Besiktningsrapport
9.7
Installation genom
GoSol Energi
Datum
22 januari 2025
Ort
Kullavik, Hallands län
Stress på kontakter
Infästning
Fastsäkring av produkt
Skador
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B54HBB
Optimerare
Tigo TS4-A-O
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Anmärkningar
1/19
4.1 Stress på kontakter
Inte godkänd
Kontakten är uppspänd mellan optimerare och panelram.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
17/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Ej tillgängligt vid besiktning
1/19
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24

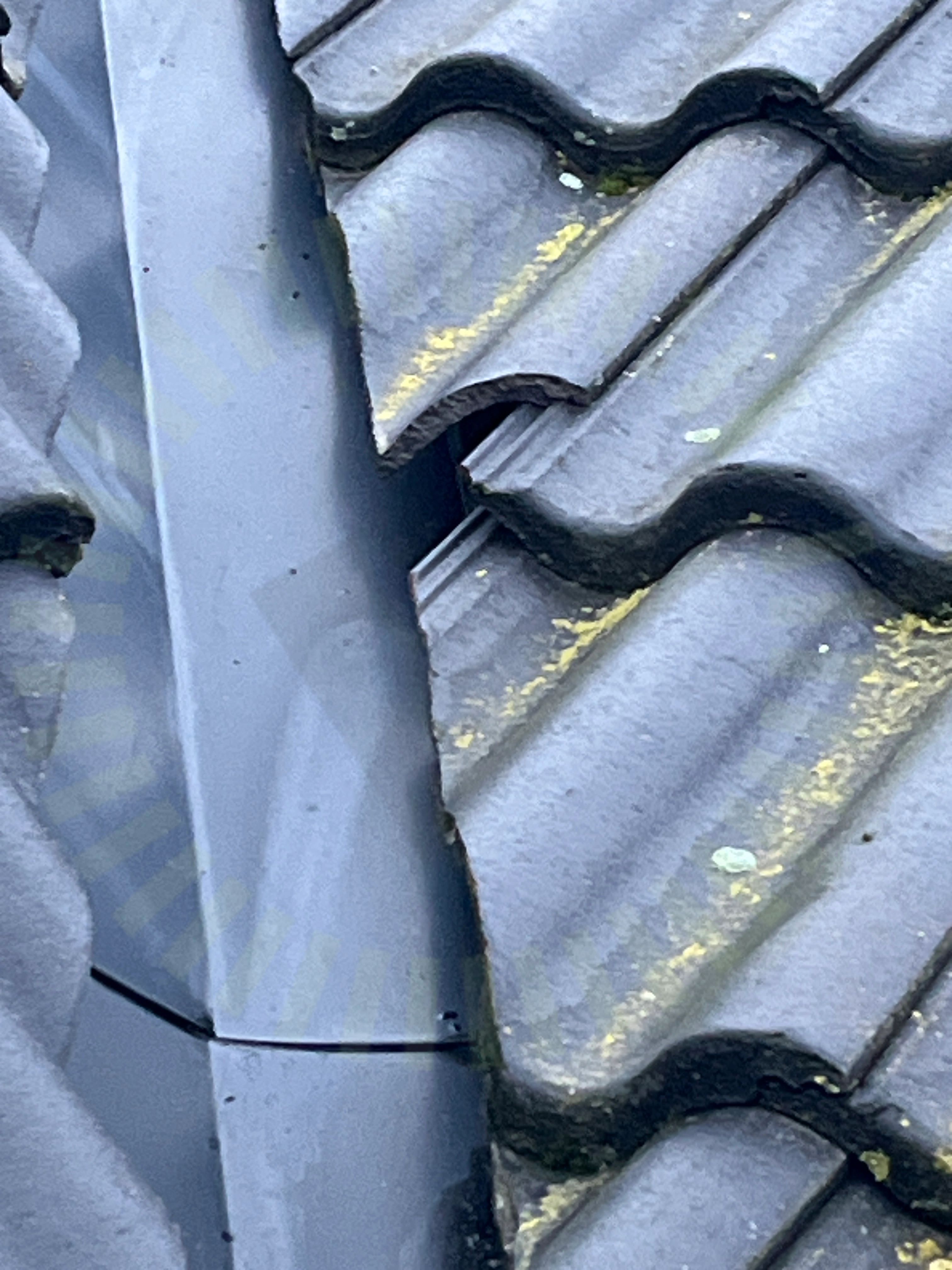

5.1 Skador
Kundkommentar
Det saknas pannor i närheten av ränndalen. Dessa har troligtvis gått sönder/lossnat under installationen av solceller.
Godkända kontrollpunkter
23/24
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Tigo TS4-A-O
Anmärkningar
1/5

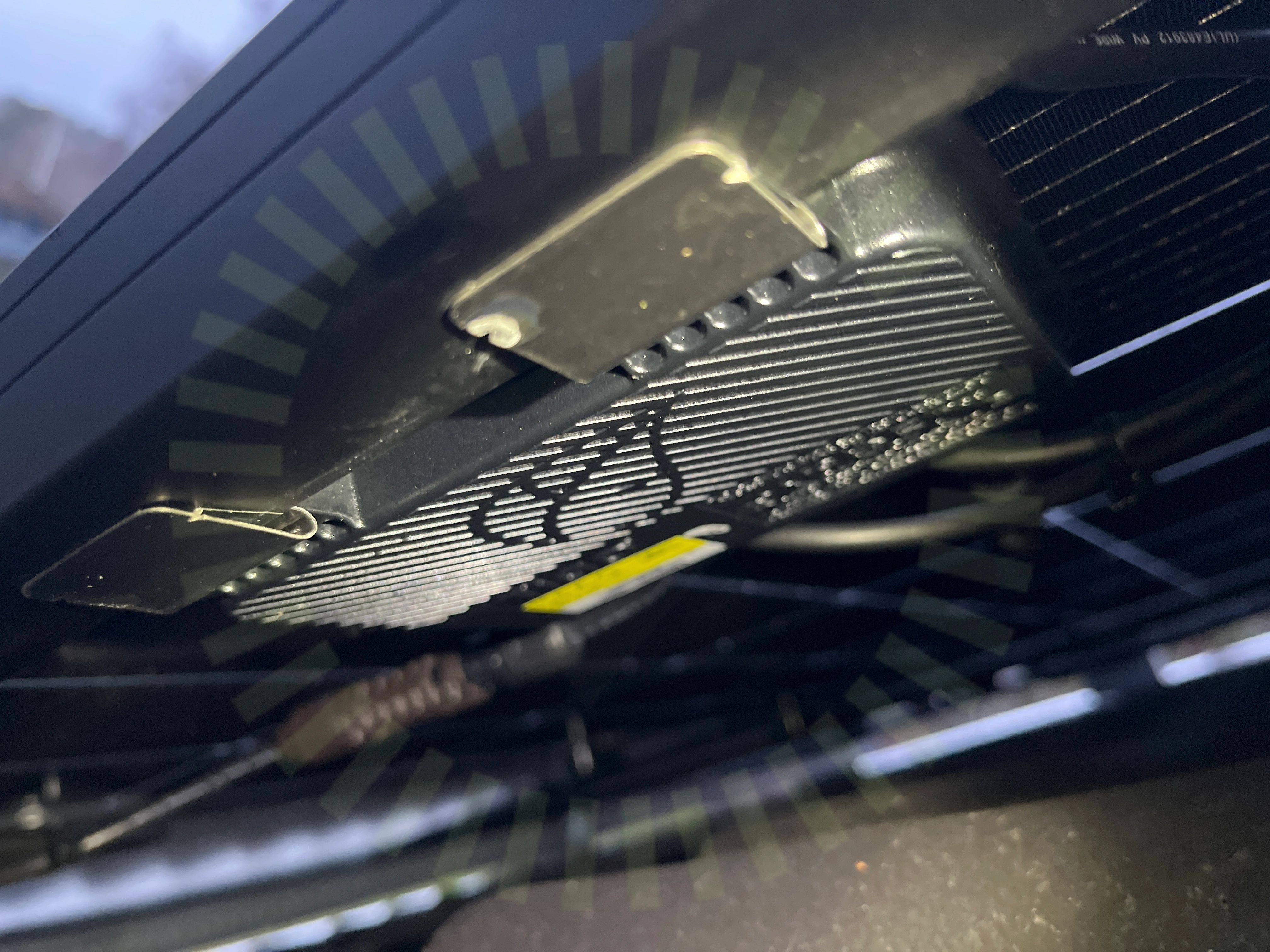

6.1 Infästning
Inte godkänd
Optimerare är infäst på fel håll baserat på ramens tjocklek.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Godkända kontrollpunkter
4/5
DC Kontakter
Fastsäkring av produkt
Kabeluppfästning
Skada
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/38

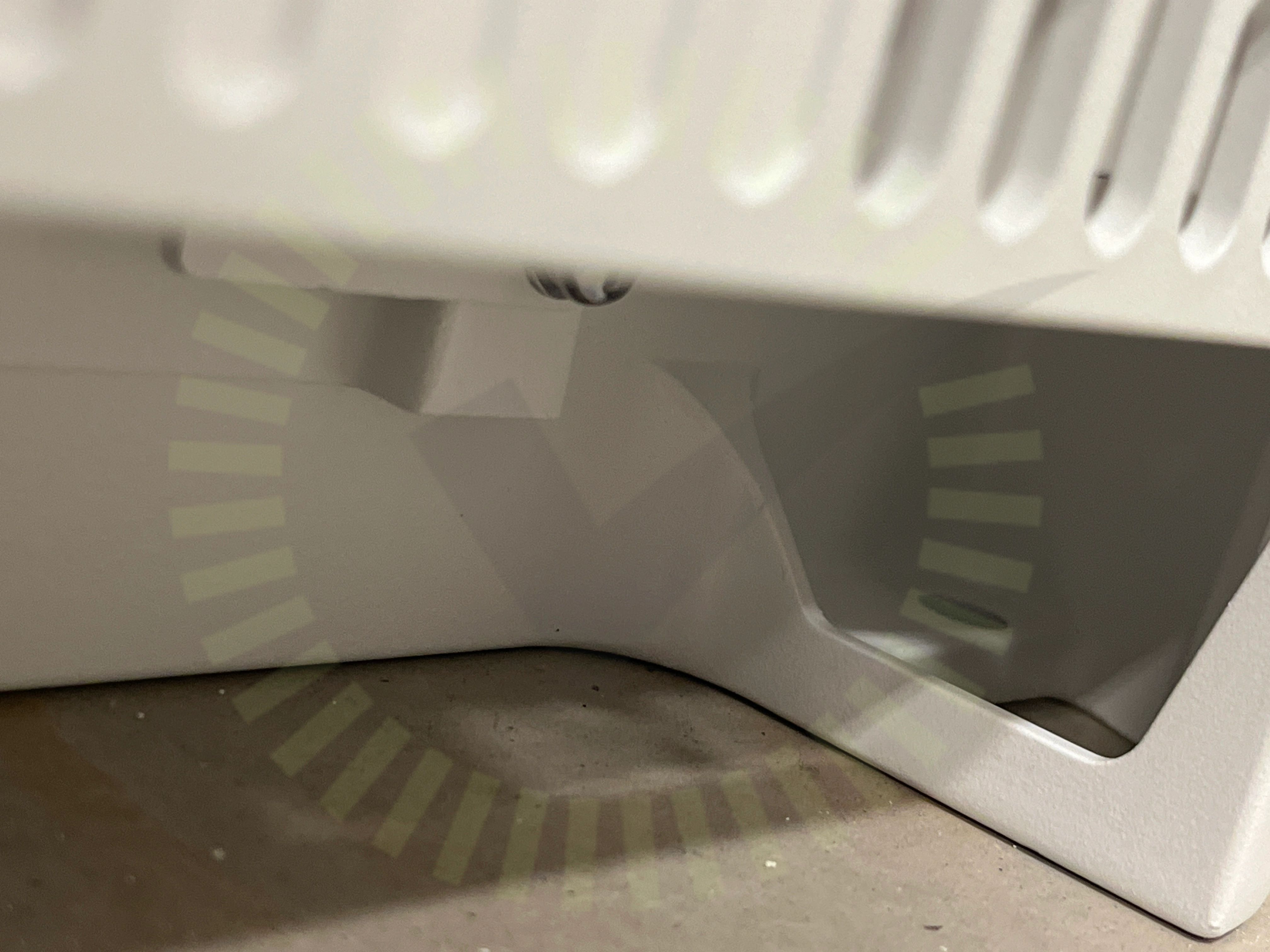

8.1 Fastsäkring av produkt
Överenskommelse
Växelriktaren är inte fastsäkrad ordentligt.
SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18
Godkända kontrollpunkter
37/38
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
