Besiktningsrapport

8.9

Installation genom

Söderens

Datum

8 maj 2025

Ort

Mölndal, Västra Götalands län

Fastsäkring av produkt

Varning för likspänning

AC Kablage förläggning

+ 2

87% godkända13% ej godkända

Om installationen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/5

1.1 Kåpor

Inte godkänd

Kåpor till batteriet är inte fastsäkrade.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 40

Godkända kontrollpunkter

4/5

Placering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Varselmärkning

Anmärkningar

1/4

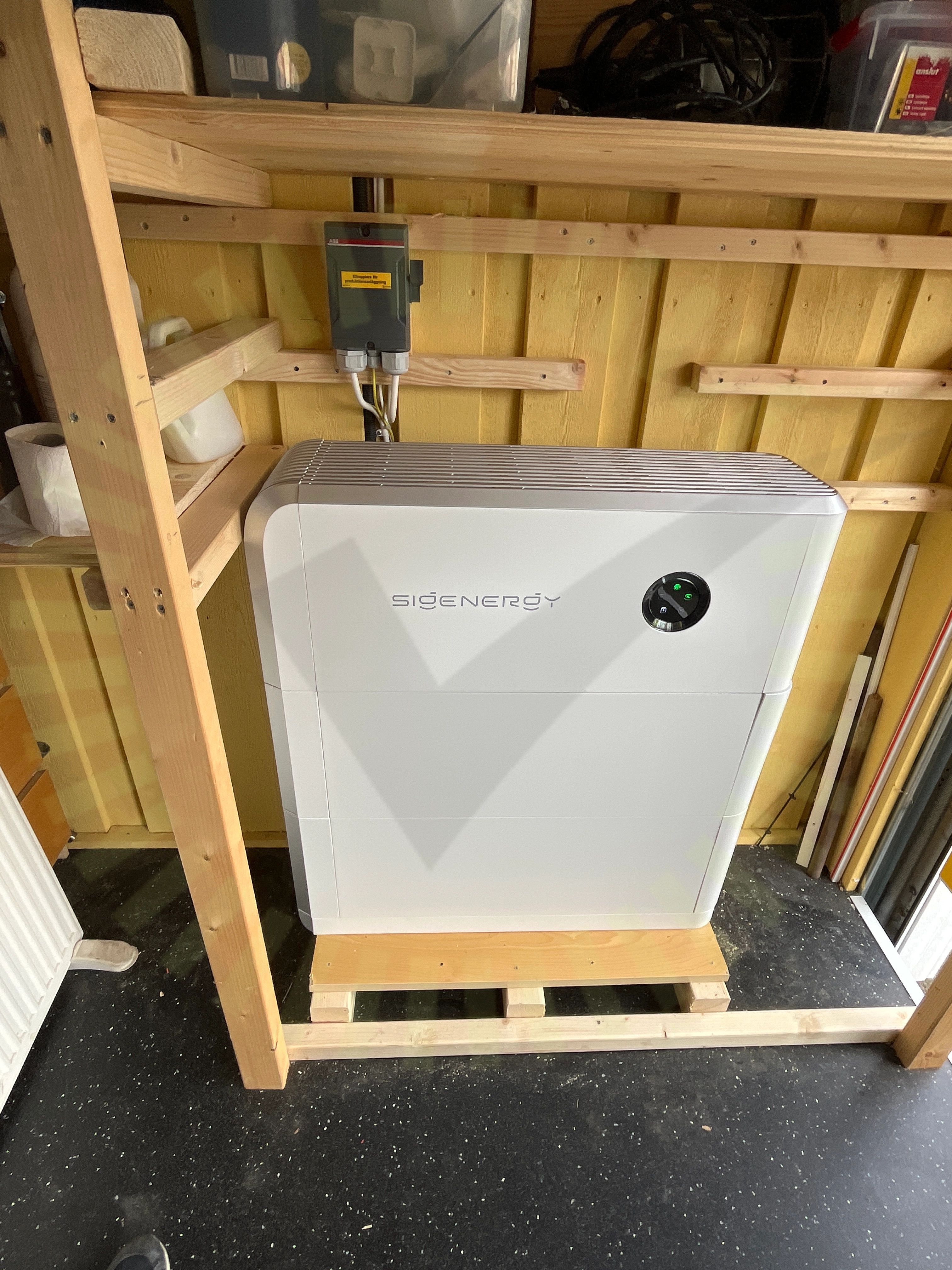

2.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/37

3.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

3.2 Bakomliggande material

Inte godkänd

Underliggande material uppfyller inte tillverkarens krav.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

3.3 Förskruvning

Inte godkänd

Låsskruven till förskruvningen är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

3.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Vägginfästning saknas.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

33/37

AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
