Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Mesab-Mörbylånga Elservice

Datum

15 augusti 2023

Ort

Ljungbyholm, Kalmar län
AC anslutning växelriktare
DC Kablage förläggning
AC Kablage förläggning
80% godkända20% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Mesab-Mörbylånga Elservice

Installerad av Mesab-Mörbylånga Elservice som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Olika uppgifter om ingående komponenter. Skiljer mellan olika offerter och fakturan. Fakturan ej specificerad, tex framgår ej fabrikat och modell på monterad panel för framtida garantianspråk.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

1/12
Smart Power Sensor

2.1 Smart Power Sensor

Inte godkänd

Signalkabel skadad

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4
Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas från växelriktaren

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/32

4.1 Dubbel matning

Rekommendation

Befintlig installation är inte anpassad för dubbel matning, solproduktion ansluten till plint vilket ger 20+11A matning till anläggningen. Underlag för kabeldimensionering saknas.

Avstånd närliggande objekt

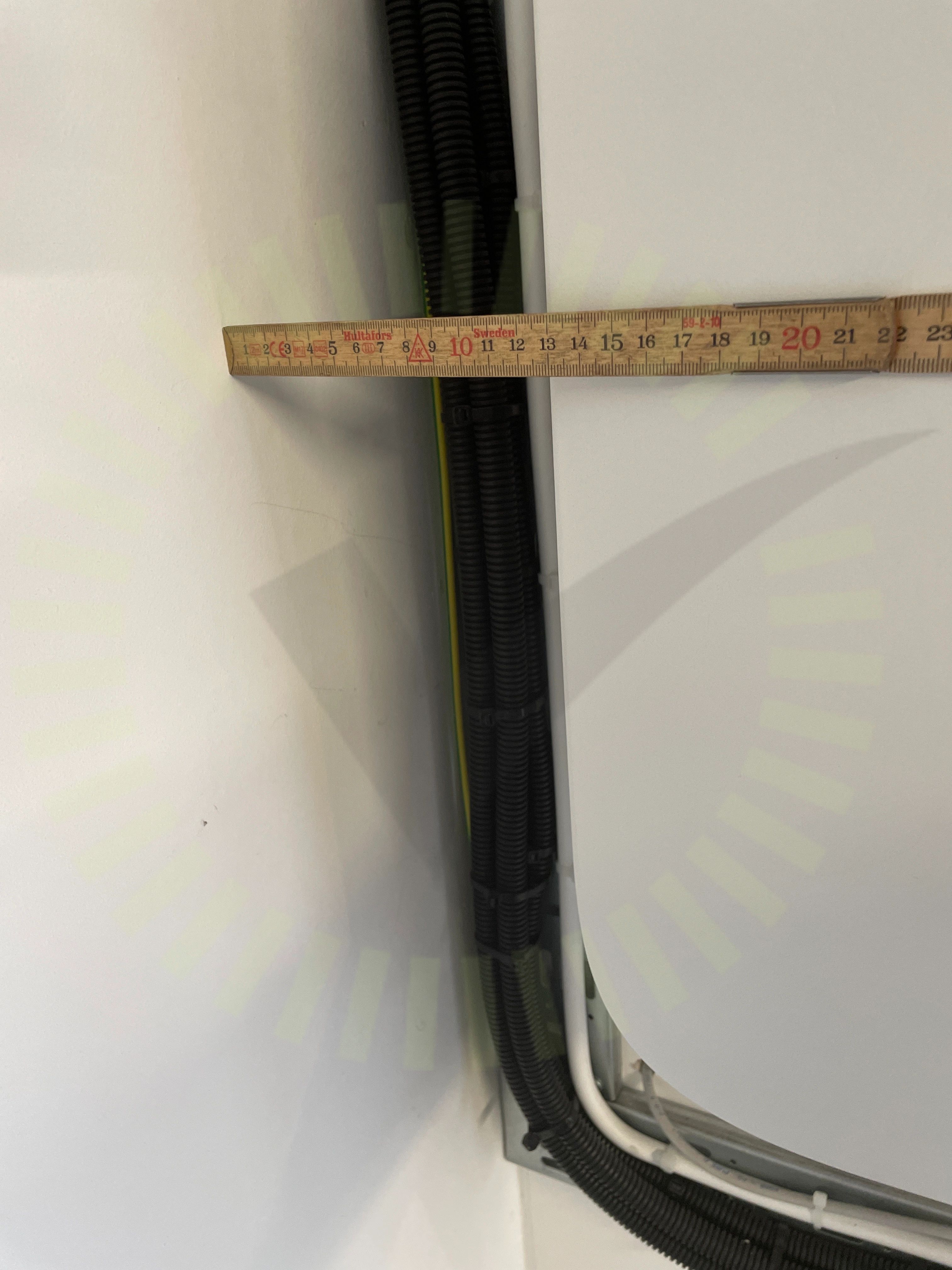

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

4.3 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är skadad. Låsning är runddragen och sitter inte fast

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Kablage förläggning

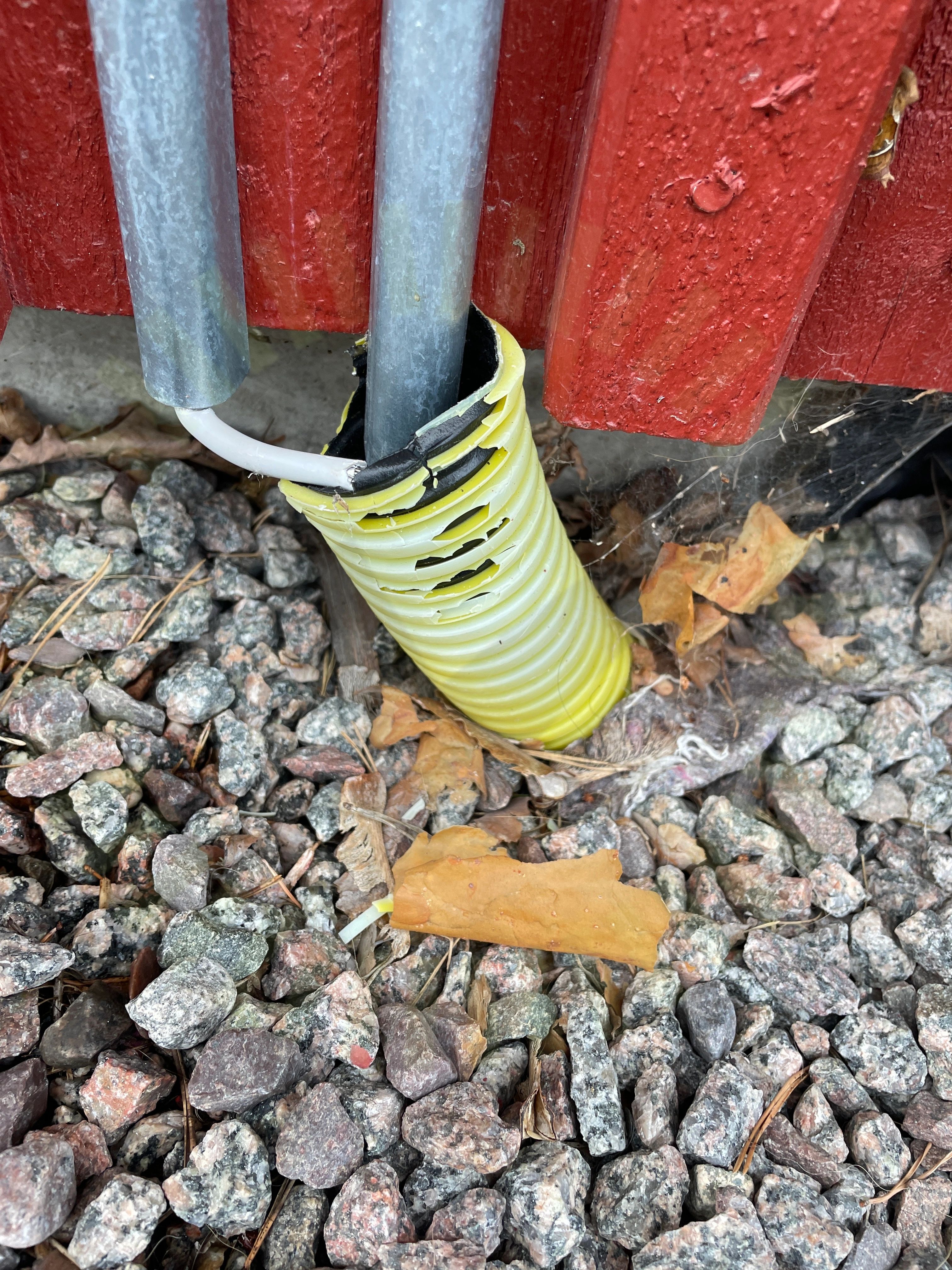

4.4 AC Kablage förläggning

Inte godkänd

Kabelskydd saknas mot mark när markröret som ej är UV skyddat vittrat sönder

DC Kablage förläggning

4.5 DC Kablage förläggning

Inte godkänd

Klammerspik sticker ut på framsidan av takfotsbrädan

Väderbeständigt material

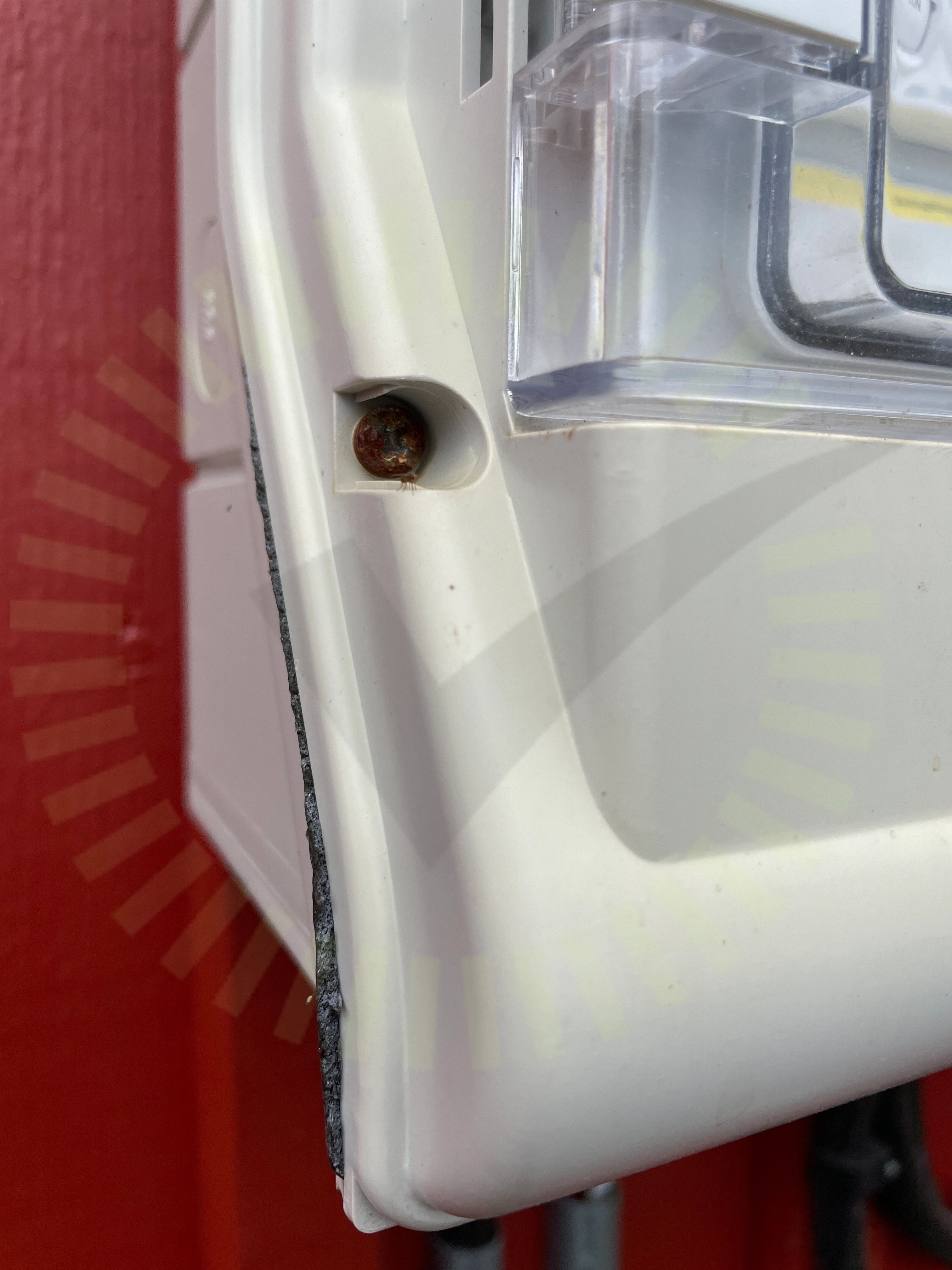

4.6 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Flera skruvar har börjat rosta

Godkända kontrollpunkter

25/32
AC BöjradieAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilation

Ej tillgängligt vid besiktning

1/32
Strängdesign
