Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

FuturaEnergi

Datum

6 juli 2023

Ort

Onslunda, Skåne län
Kontakter
Genomföringar
AC Kablage förläggning
86% godkända14% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
FuturaEnergi

Installerad av FuturaEnergi som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/12
Avstånd

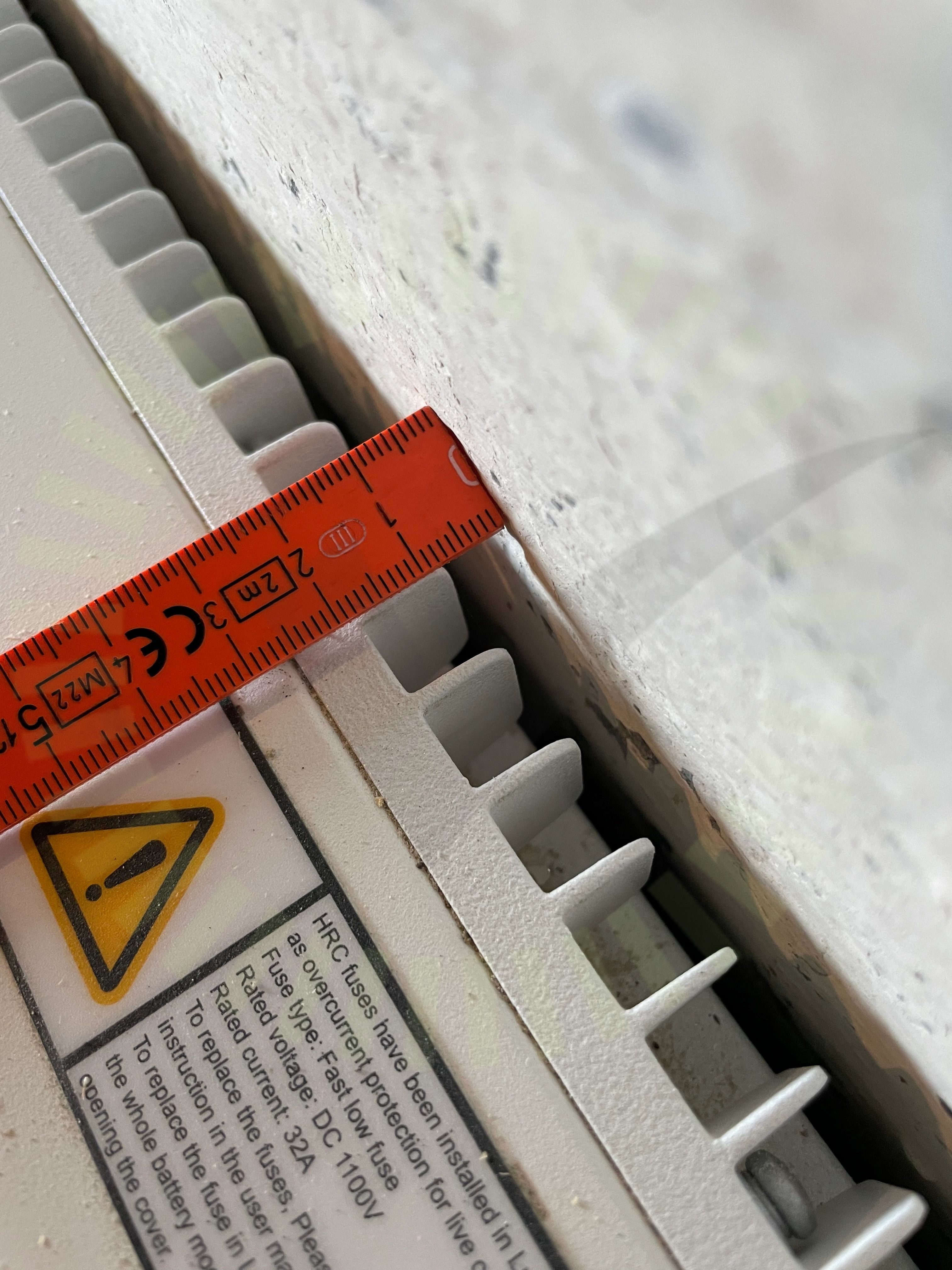

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till bakomliggande vägg. Uppmätt mått 7mm.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

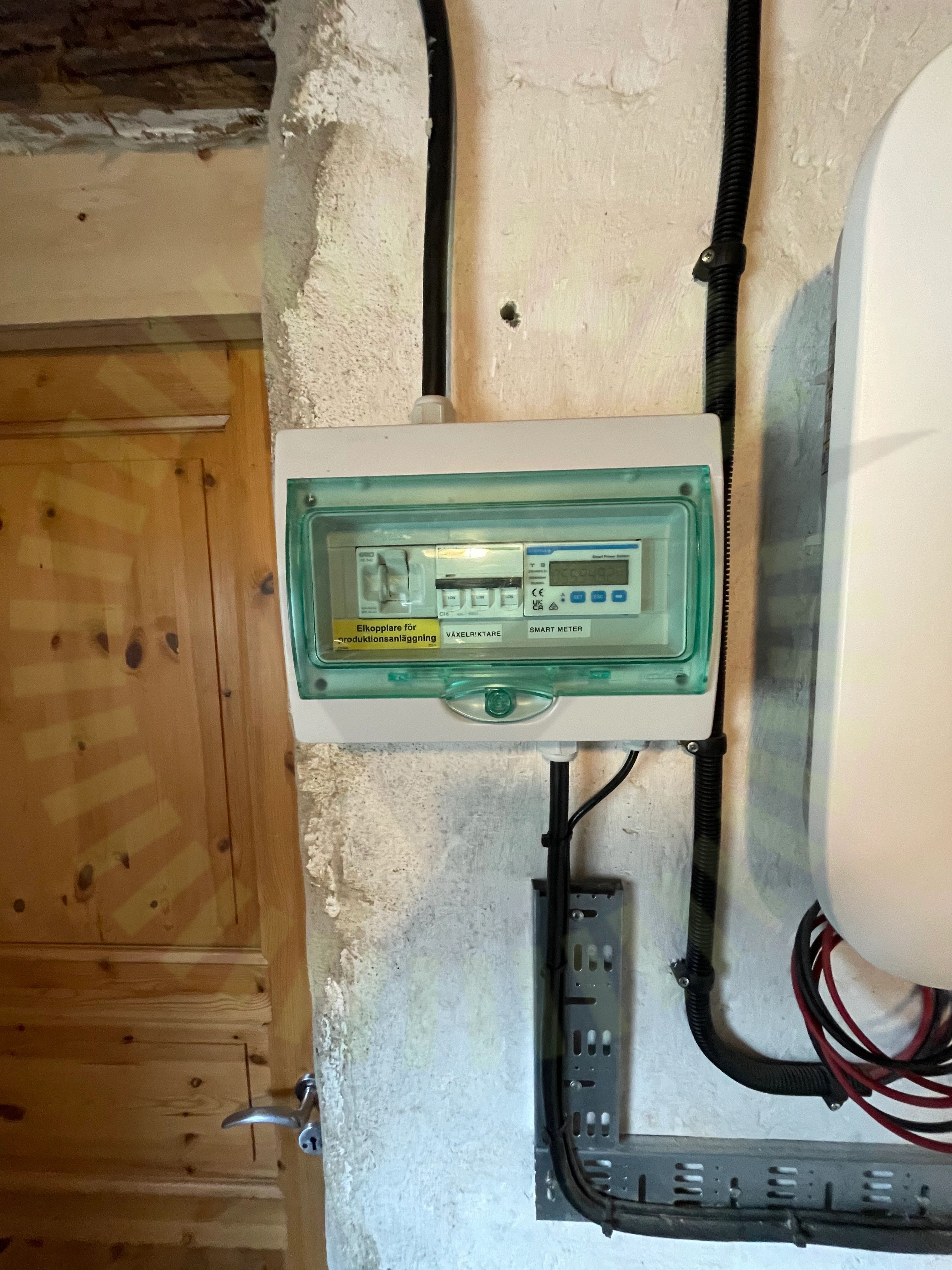

3.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Märkning saknas på undercentral för växelriktare.

SEK 457, Sida 42
Varning för likspänning

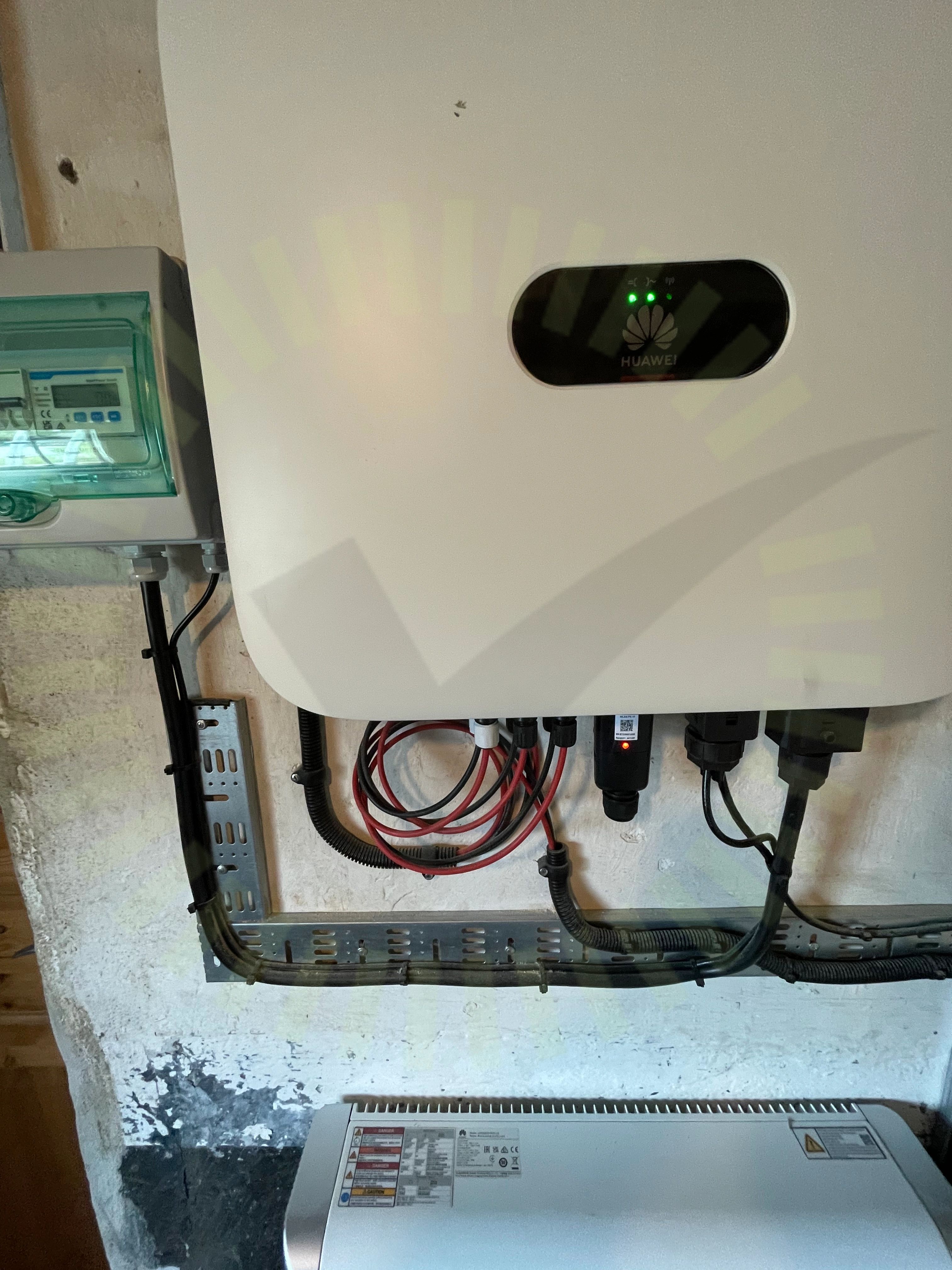

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

4/33
AC Kablage förläggning

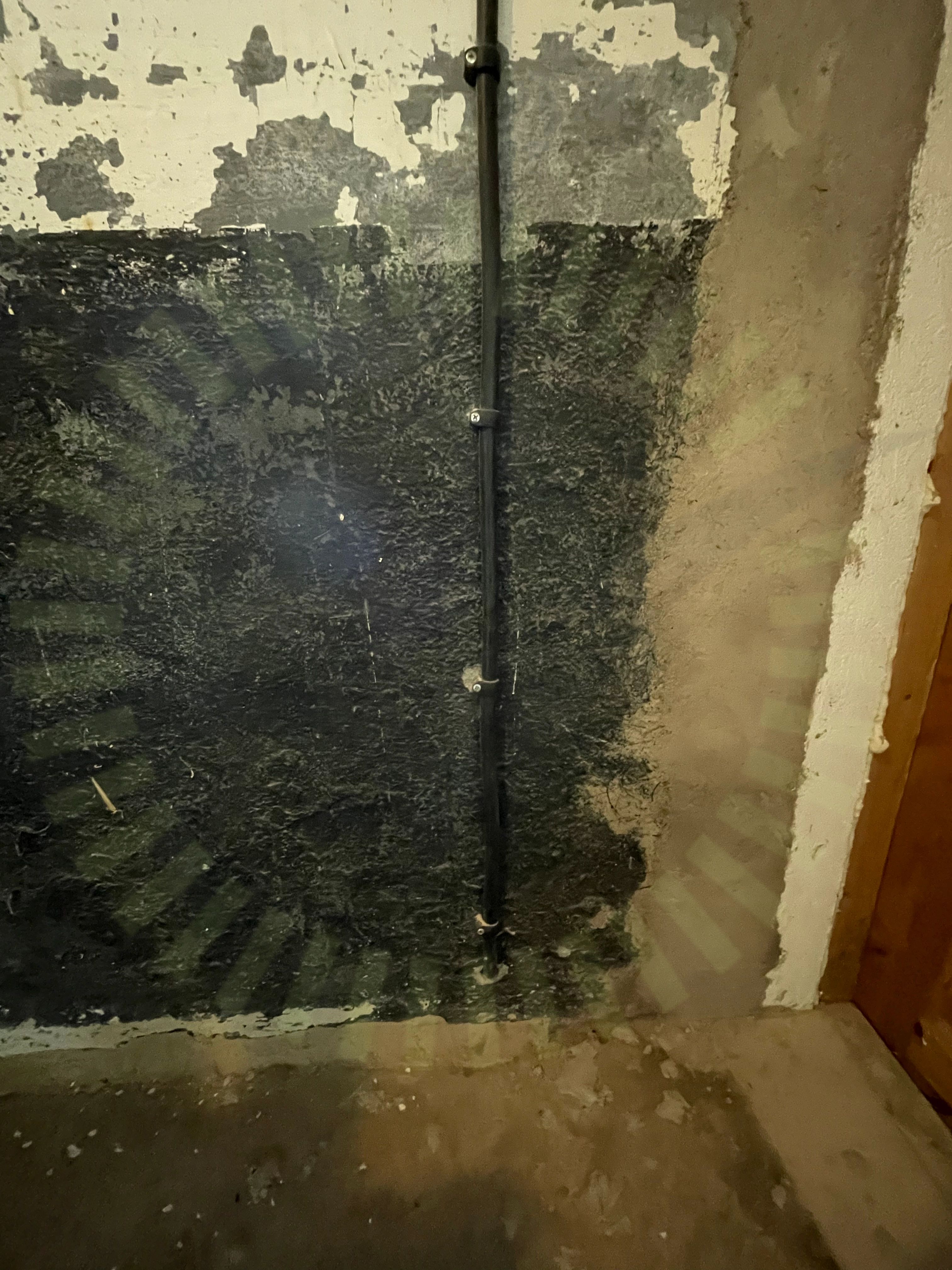

4.1 AC Kablage förläggning

Inte godkänd

Gnagarskydd saknas.

Jordning av chassi

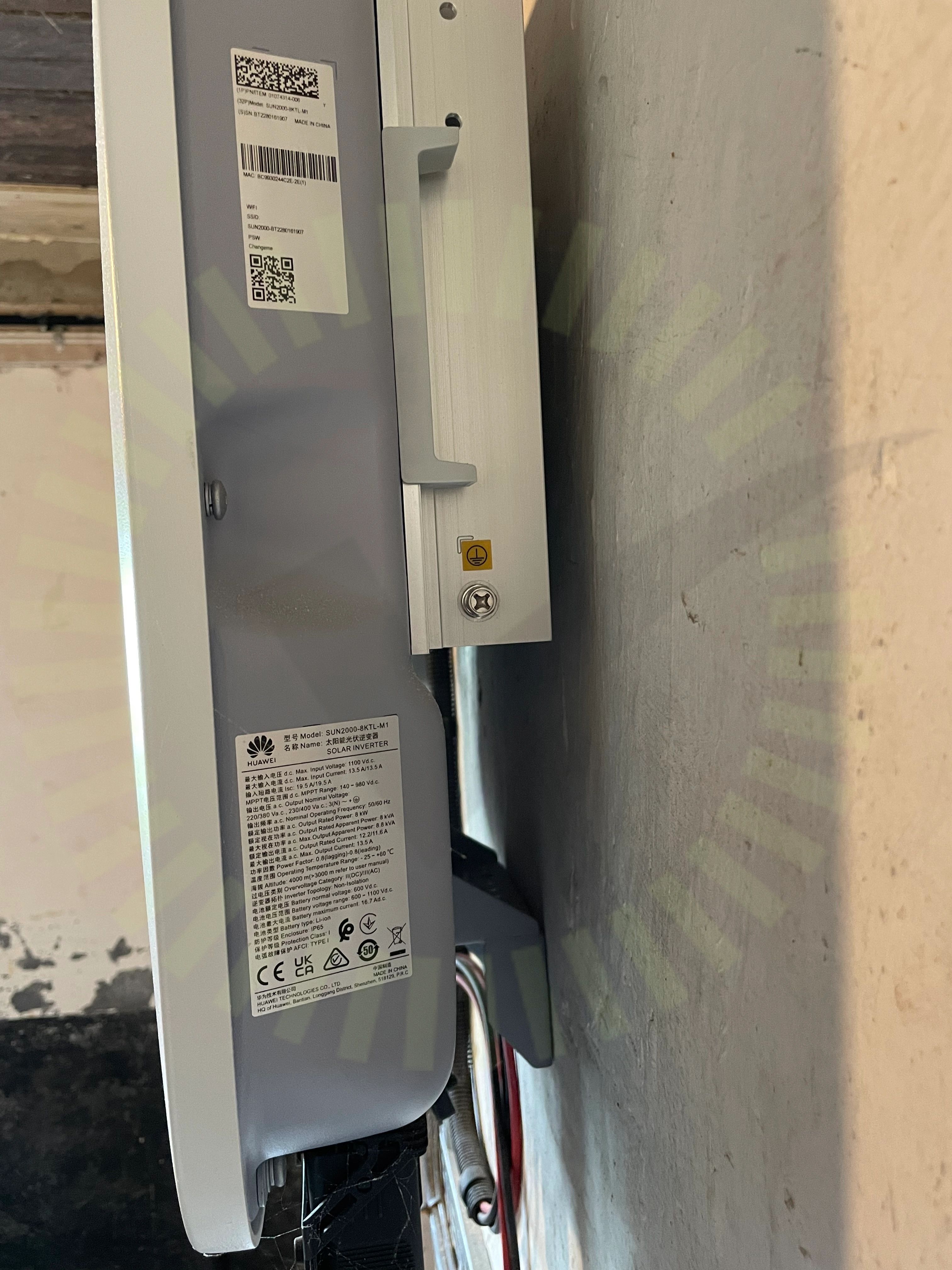

4.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Genomföringar

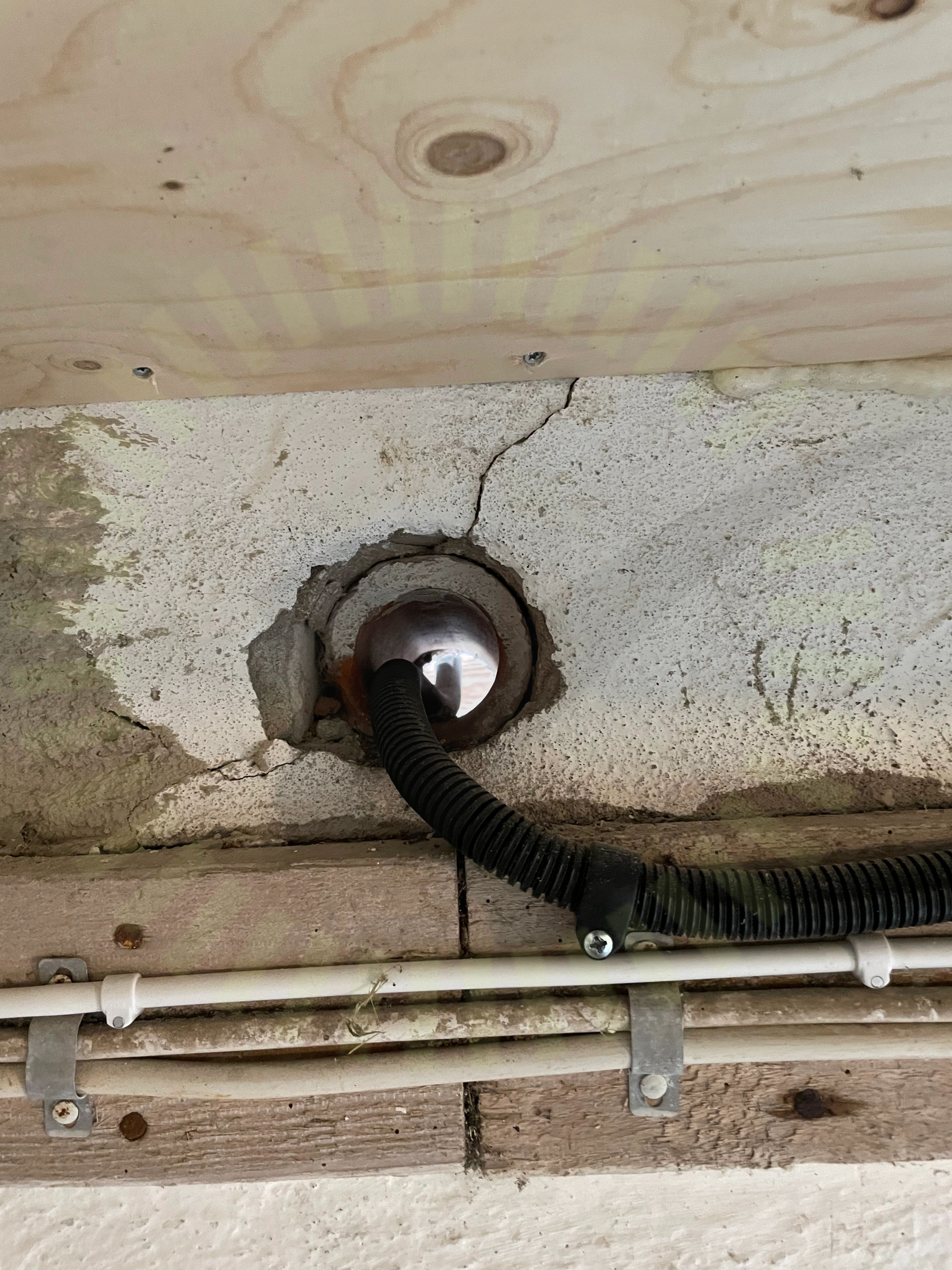

4.3 Genomföringar

Inte godkänd

Genomföring inte tätad genom befintligt hål.

Kontakter

4.4 Kontakter

Inte godkänd

Det är inte tillåtet att tejpa på kontakterna.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

29/33
AC anslutning växelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
