Besiktningsrapport

8.4

Installation genom

Veosol Energi AB

Datum

24 augusti 2023

Ort

Örebro, Örebro län

Stress på kontakter

Kontaktdon

Ändklämmor

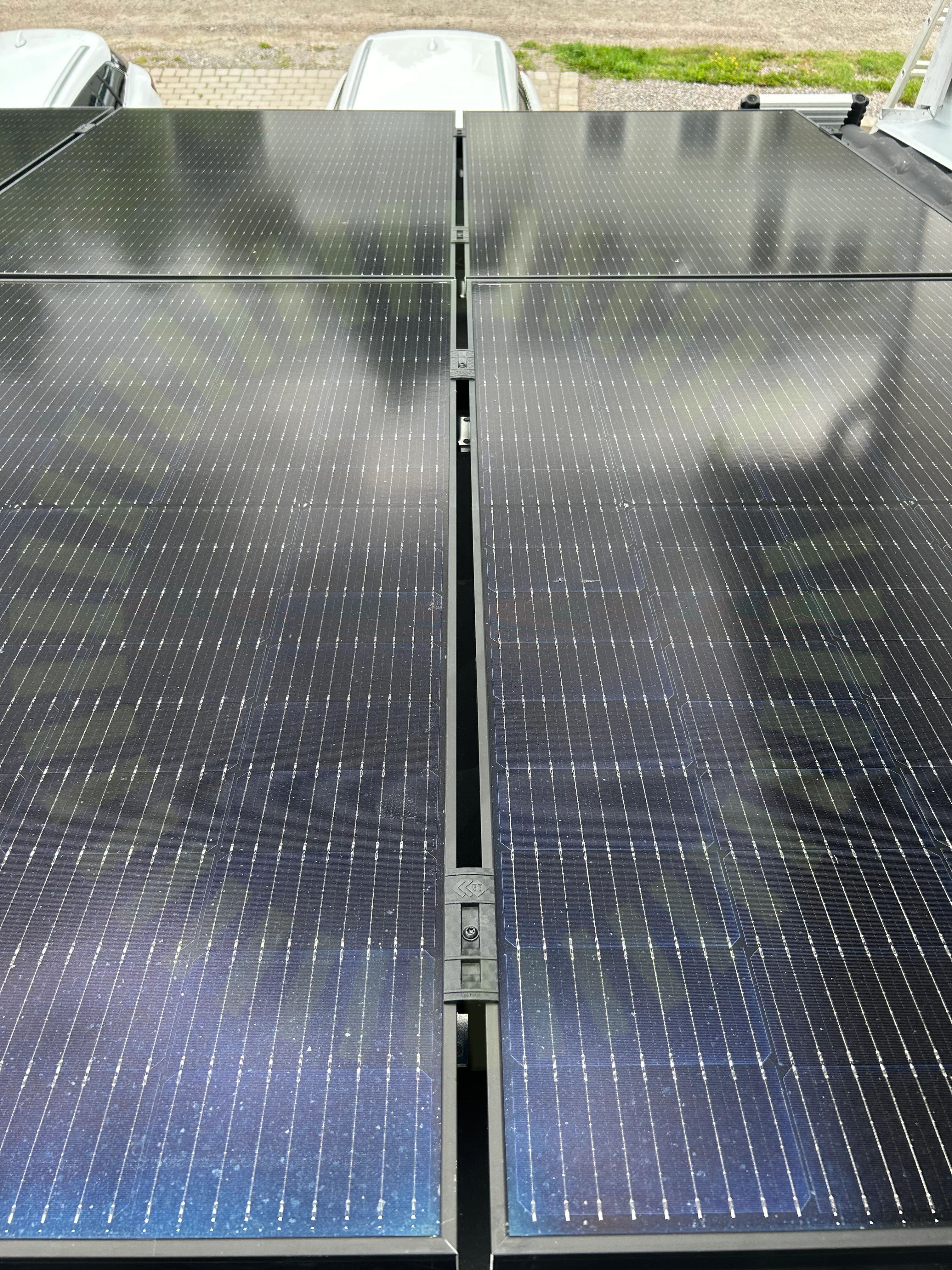

+ 9

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/11

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

9/11

AvtalBatteri avståndBatteri infästningBatteri kommunikationBatteri lockBatteri miljökravBatteri PEBatteri skadorBatteri vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/25

3.1 Främmande material

Inte godkänd

Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor. Använd skruv är guldfärgad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

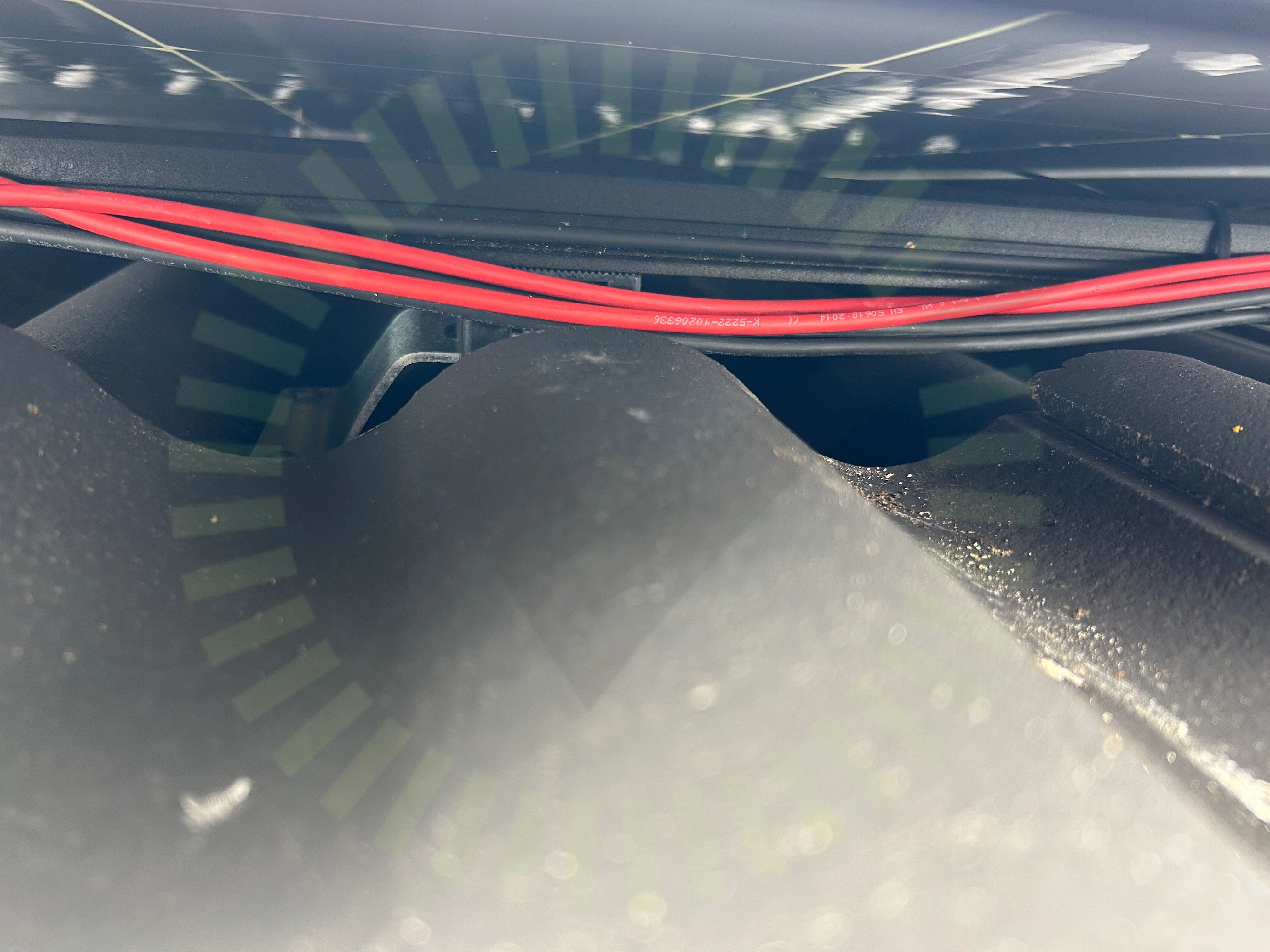

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

3.3 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

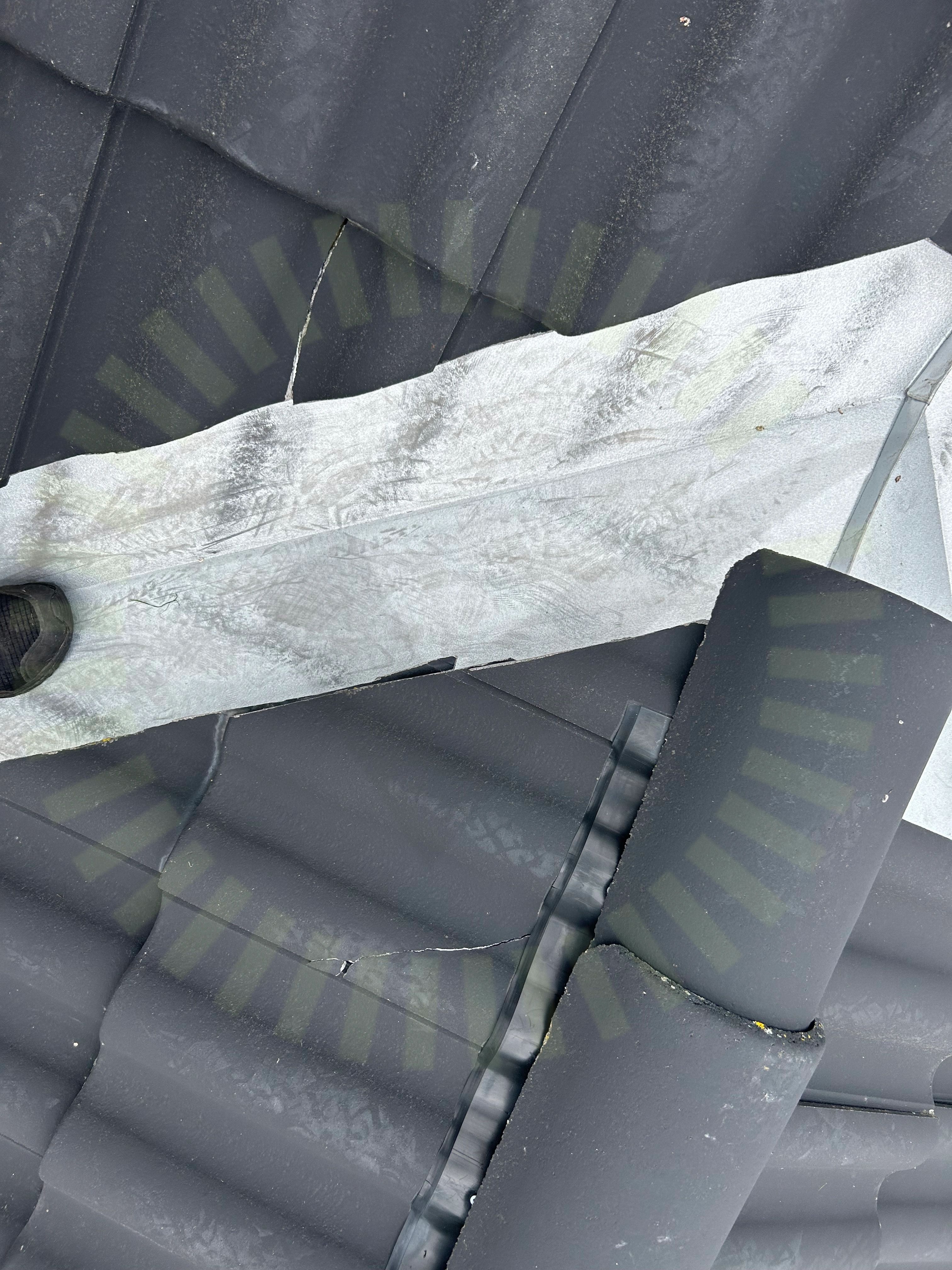

3.4 Skador

Inte godkänd

Skador noterade på taket.

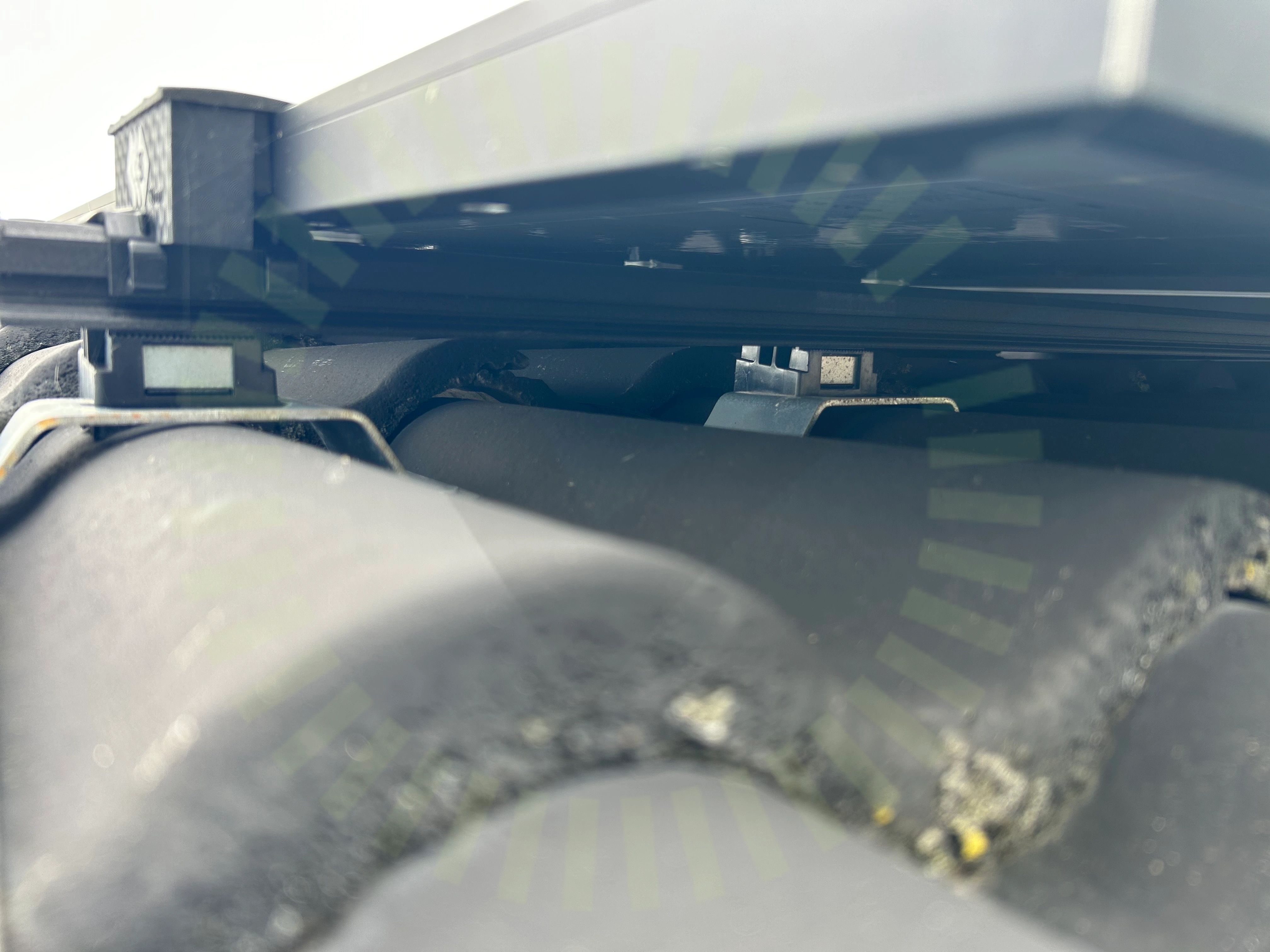

3.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

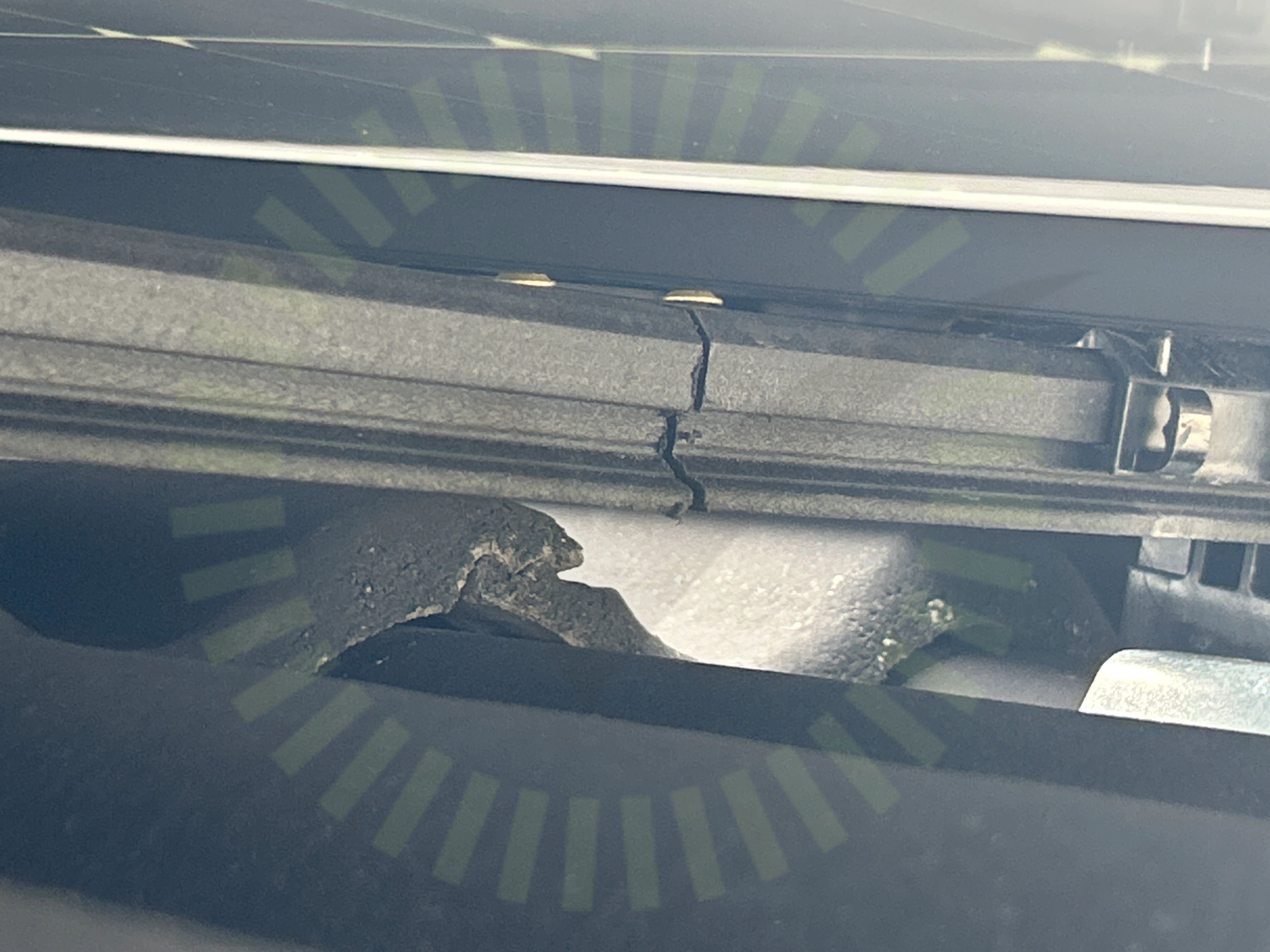

3.6 Skenskarvar

Inte godkänd

Skenskarv placerad mer än 250 mm från närmsta stödpunkt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

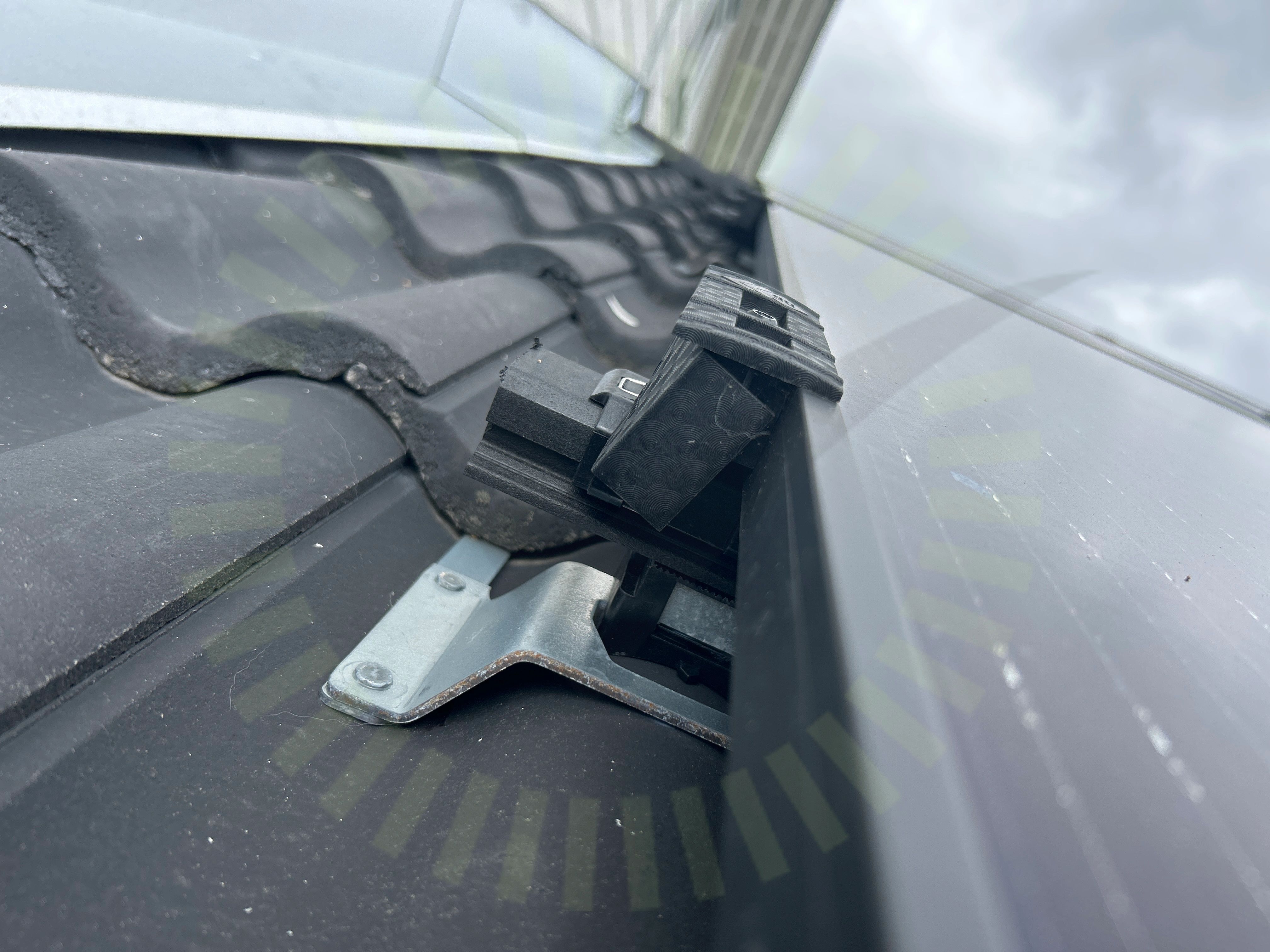

3.7 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

17/25

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

4/17

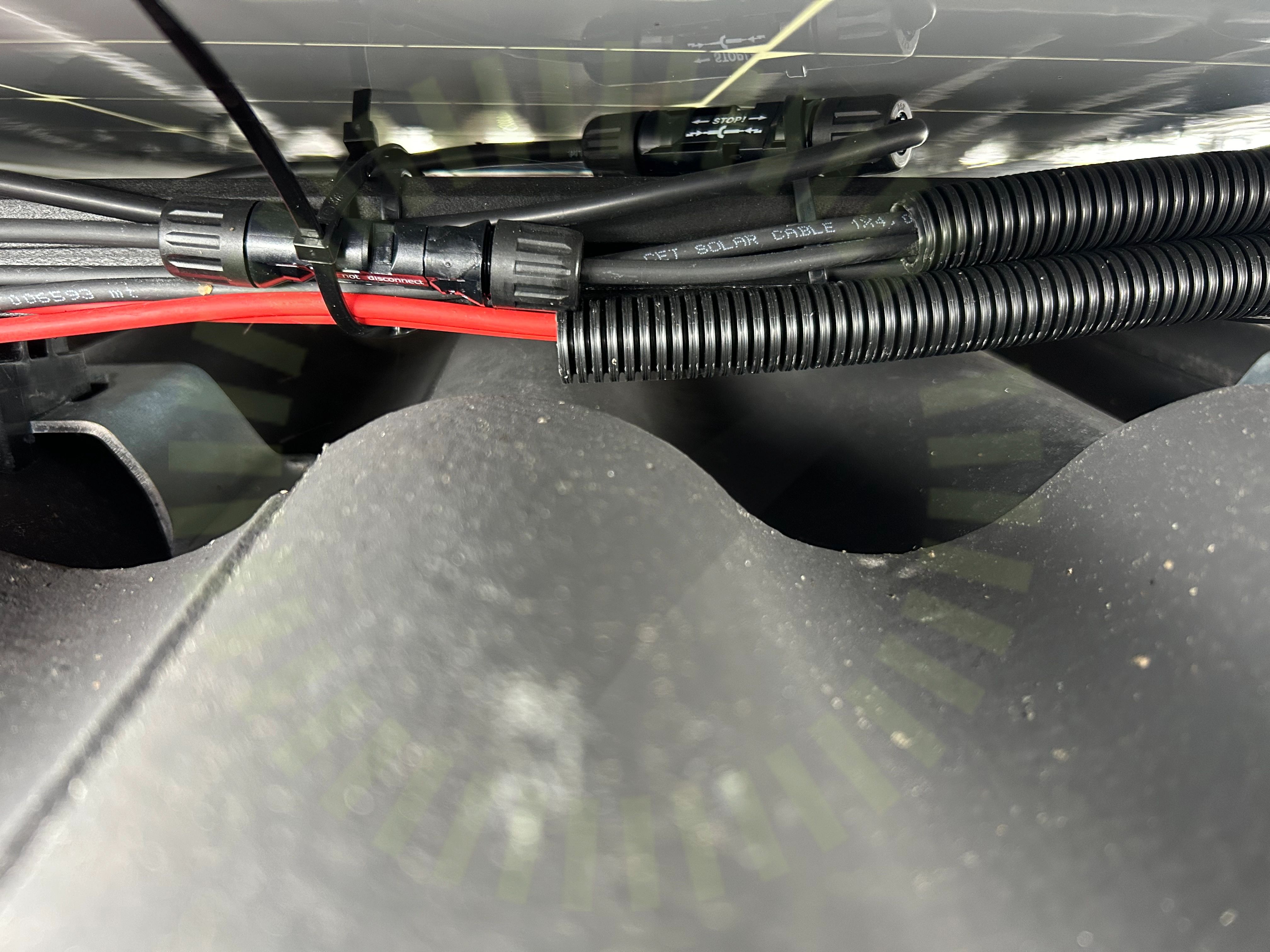

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

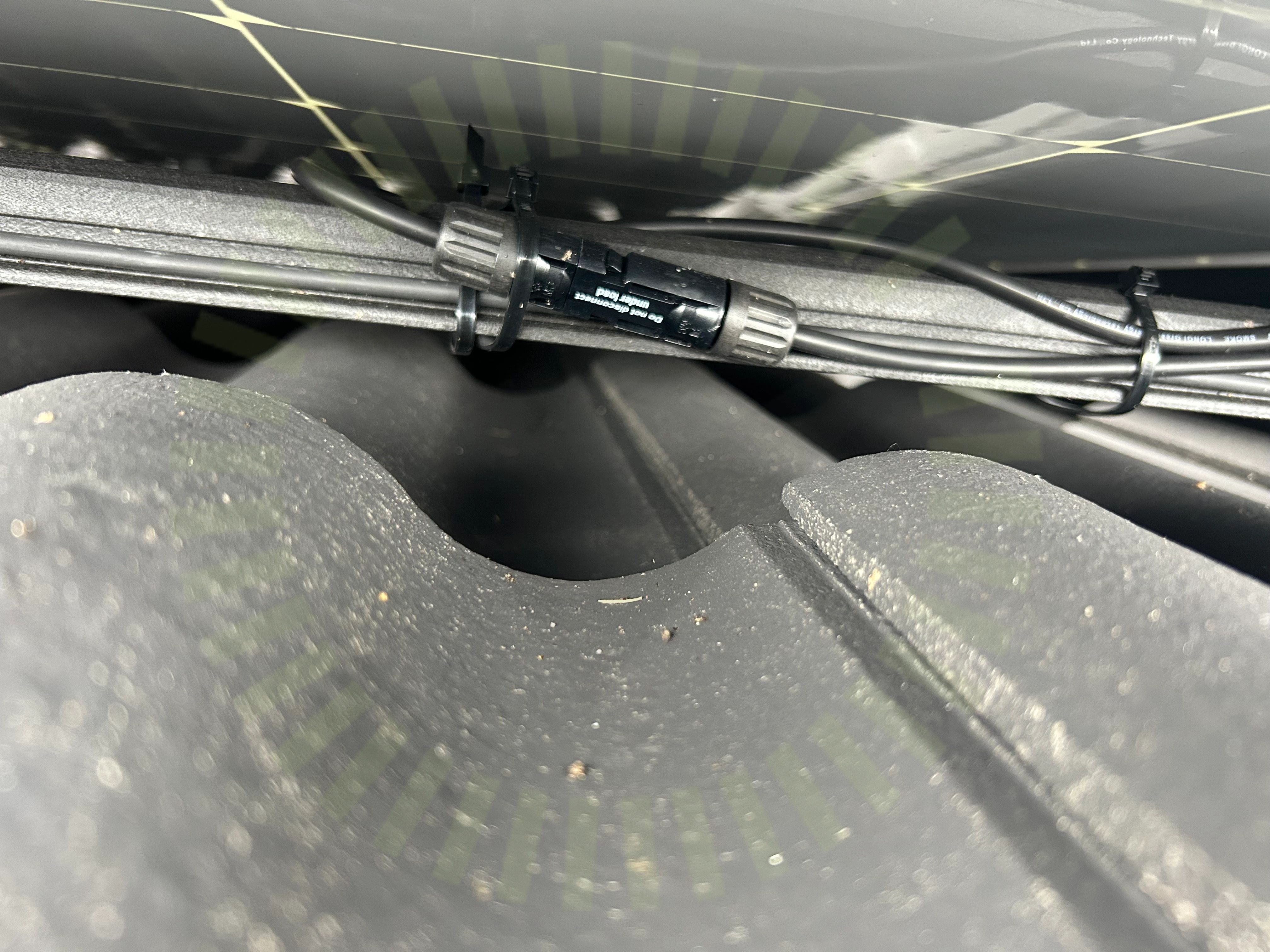

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

4.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

4.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/17

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/34

6.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

6.2 Uppskalad ledare

Inte godkänd

Ledarändarna ska hanteras så att kardelerna inte separeras.

SS 436 40 00 (526.8.1)

Godkända kontrollpunkter

32/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
