Besiktningsrapport

9.4

Installation av

Söderens

Datum

14 mars 2024

Ort

Gråbo, Västra Götalands län

Takkrokarnas CC

Dubbel matning

Avstånd närliggande objekt

97% godkända

3% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

TJB: Solentra Krokfäste för råspont/bärläkt

Montagesystem

TJB: Solentra TRP - plåttakfäste XL

Växelriktare

SunGrow: SG15-20RT

Installerad av Söderens som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt (26)Tak 1, TJB: Solentra TRP - plåttakfäste XL (31)Tak 1, Trina: TSM-NEG9RC.27 (15)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

1/22

2.1 Takkrokarnas CC

Inte godkänd

takkrok är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 120cm, 90cm i lastberäkningen. Endast 48krokar istället för 62 som det står i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Höjdjustering

Kabeldragning mellan takytor

Kabeluppfästning

Klickfäste

Klämmans placering i skena

Mittklämmor

Råspontsinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, TJB: Solentra TRP - plåttakfäste XL

Godkända kontrollpunkter

29/30

Använd plåtskruv

CC mått Infästning

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans placering i skena

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Mittklämmor

Panelkablaget böjradie

Panelramar separerade

Plåtens tjocklek

Plåtinfästning

Punktbelastning

Skador på panel

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvarnas montering

Skugga

Spänningar i ram

Stress på kontakter

Säkerhetsavstånd

Typ av infästning

Tätning

Ändklämmor

Ej tillgängligt vid besiktning

1/30

Strängförläggning

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/37

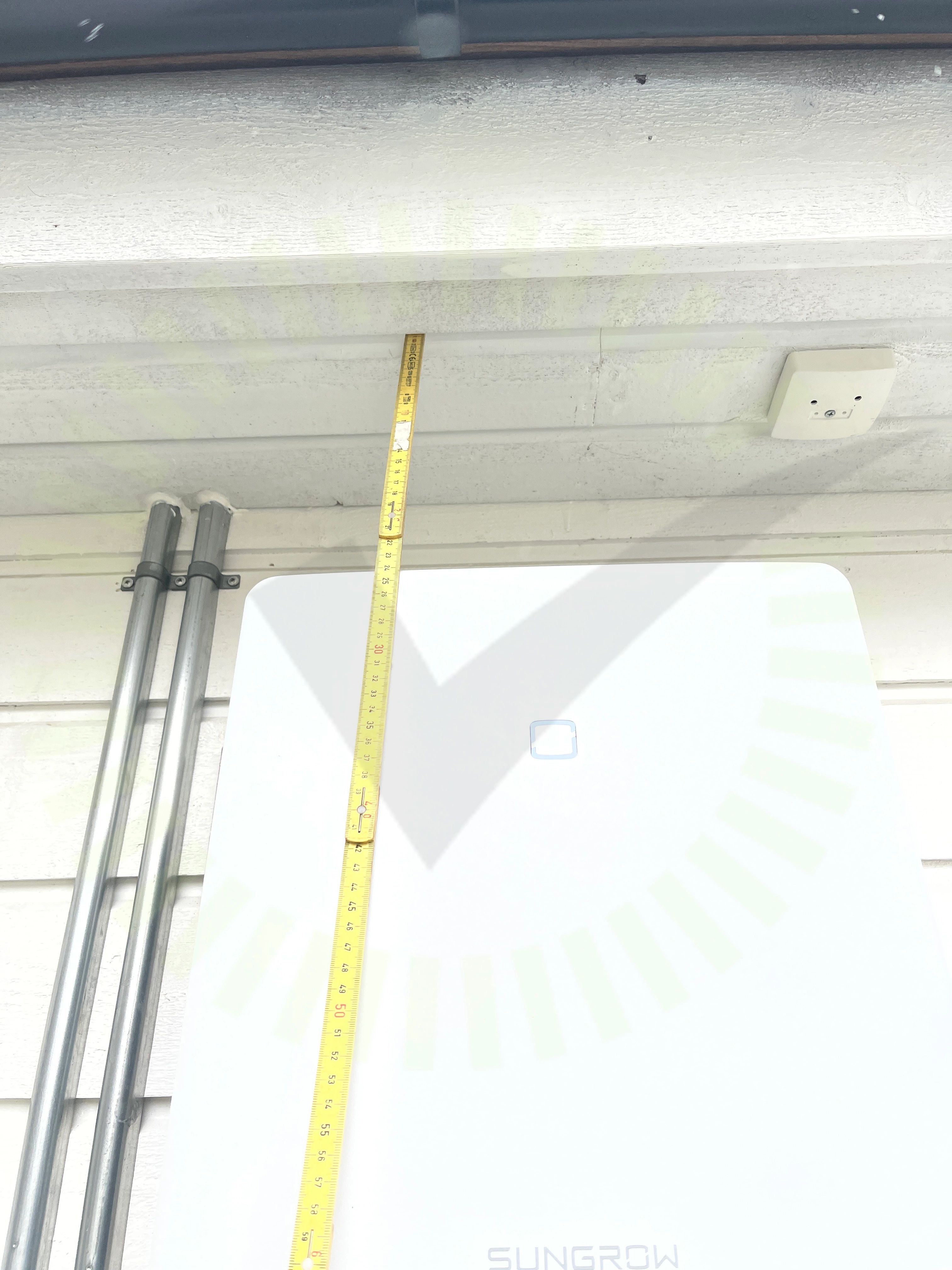

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

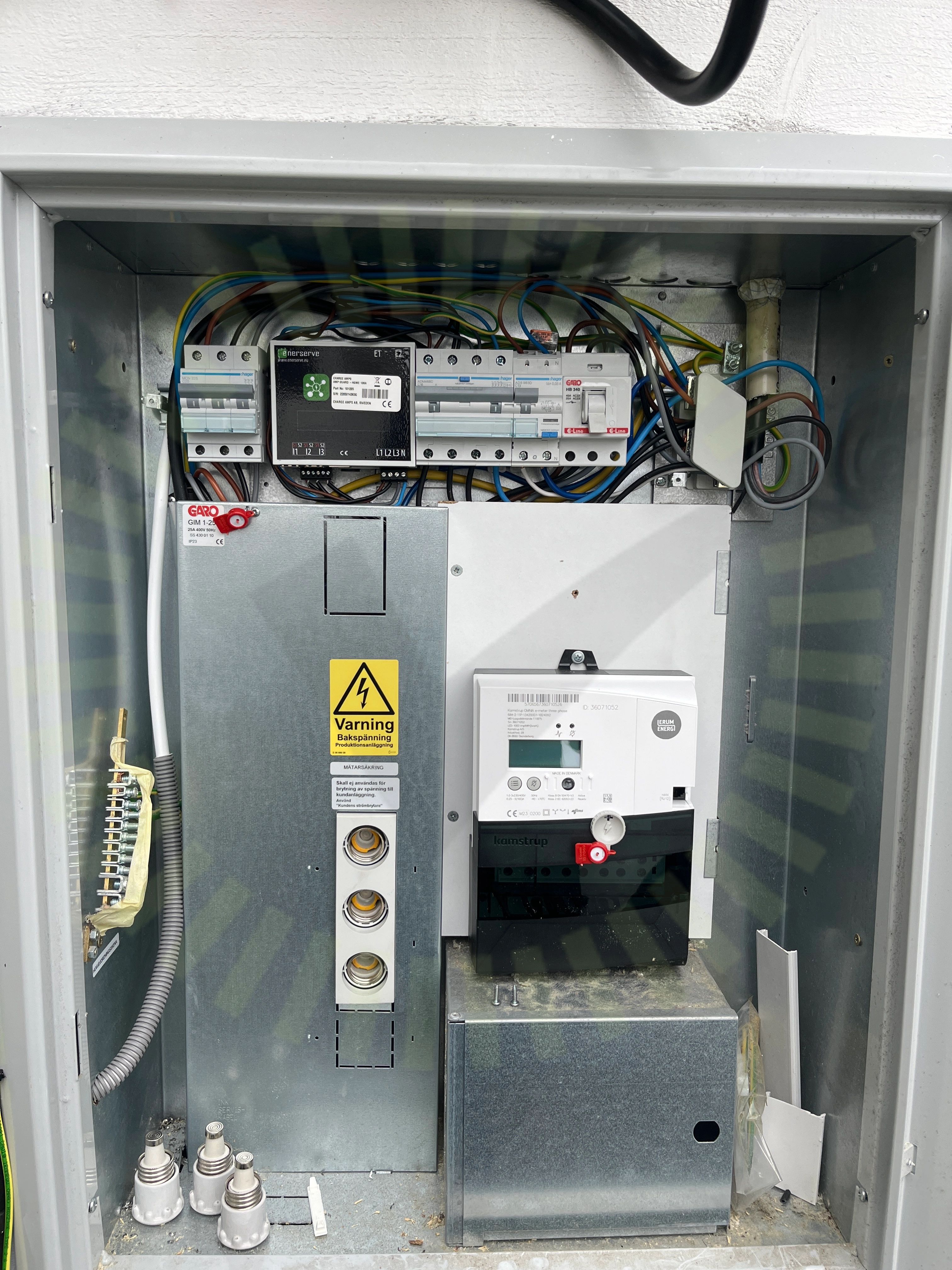

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

35/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
