Besiktningsrapport

8.3

Installation genom

Freebo

Datum

14 februari 2023

Ort

Askersund, Örebro län

Kabeluppfästning

Panelramar separerade

Avstånd

80% godkända20% ej godkända

Om installationen

PanelerKioto Solar: Power-60

MontagesystemK2 SolidRail med MAFI infästning

VäxelriktareFOXESS: T-Series G3

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Tak 1, K2 SolidRail med MAFI infästning

Anmärkningar

6/18

2.1 Främmande material

Inte godkänd

Två olika montagesystem har blandats, vilket gör att denna punkten inte kan godkännas.

2.2 CC mått

Inte godkänd

Två montagesystem är blandade vilket gör att ingen snö- & vindlastberäkning är korrekt. Ingen beräkning har skickats till kund.

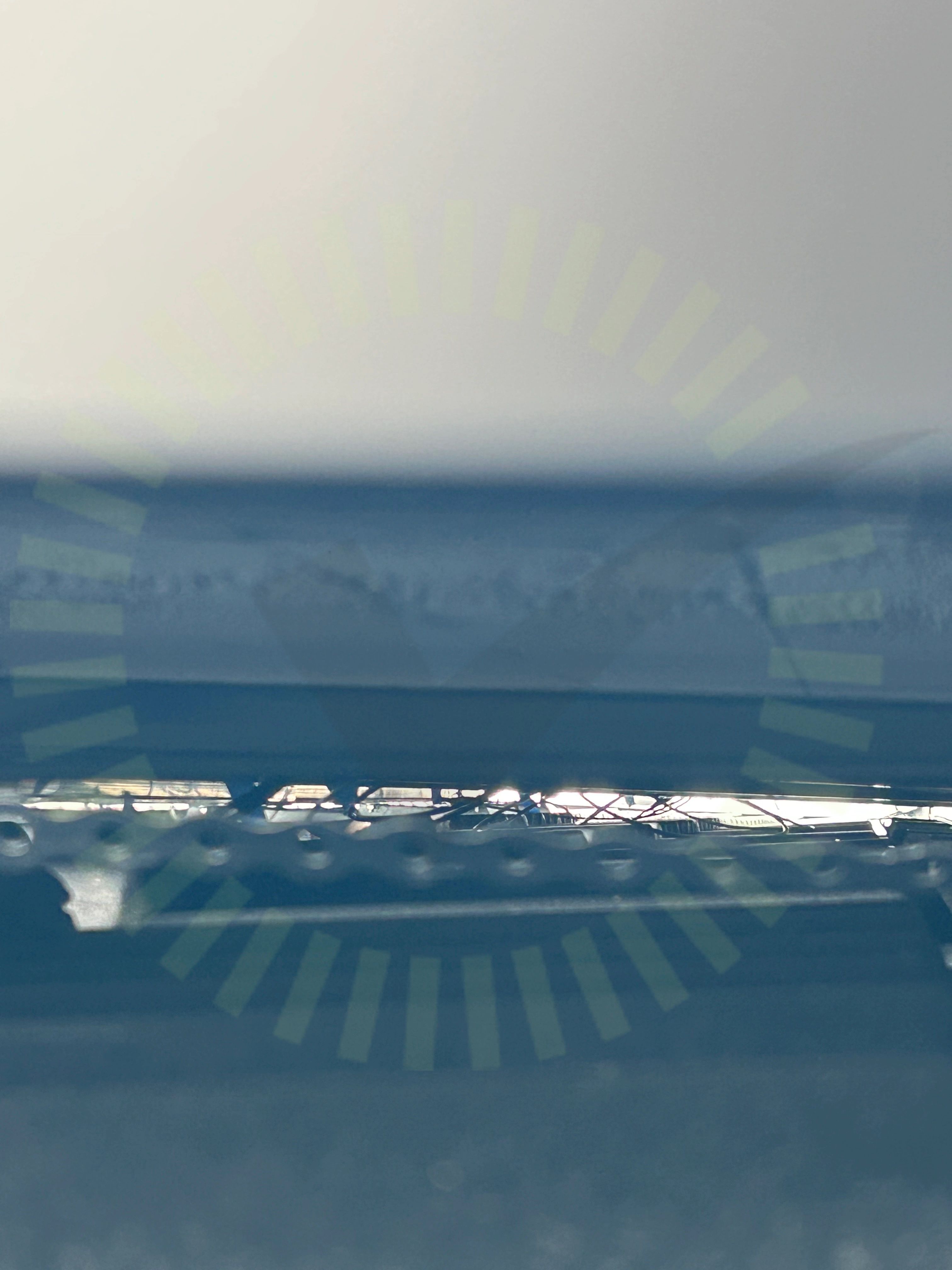

2.3 Kabeluppfästning

Inte godkänd

DC-kablar från paneler hänger på flera ställen på taket.

SS 436 40 00 (712.521.101 och 522.8.4)

2.4 Skenornas infästning

Inte godkänd

Två olika montagesystem har använts vilket gör att infästningen inte stämmer överens.

2.5 Skenornas överhäng

Inte godkänd

Snö- & vindlast saknas vid besiktning.

2.6 Snö- och Vindlastberäkning

Inte godkänd

Snö- & vindlast saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/18

Infästning läktLäktens storlekMittklämmorShimsSkadorSkarp kantSkenskarvSkyddTermisk brytpunktVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/18

Takgenomföring

Tak 1, Kioto Solar: Power-60

Anmärkningar

1/14

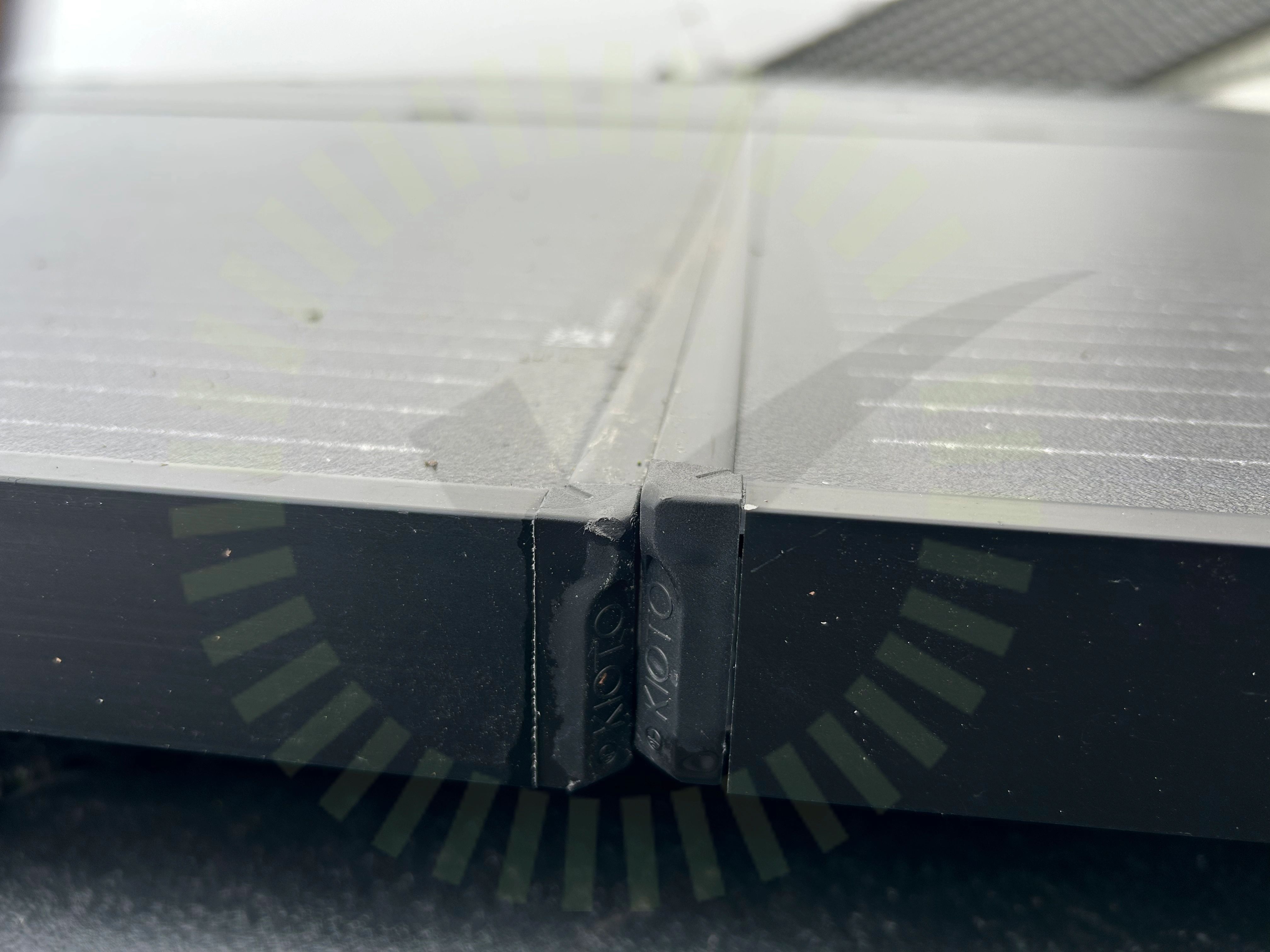

3.1 Panelramar separerade

Inte godkänd

Paneler är inte separerade på kortsidan av ramen vilket gör att tillverkarens anvisningar inte följs.

Godkända kontrollpunkter

13/14

Böjradie kablageDräneringshålFörbindelse av kontakterFöremål BakstyckeKlämmornas placeringKontakterKopplingslådaPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4

4.1 Varning för likspänning

Inte godkänd

Dekal för varning likspänning går ej att frånkoppla saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/27

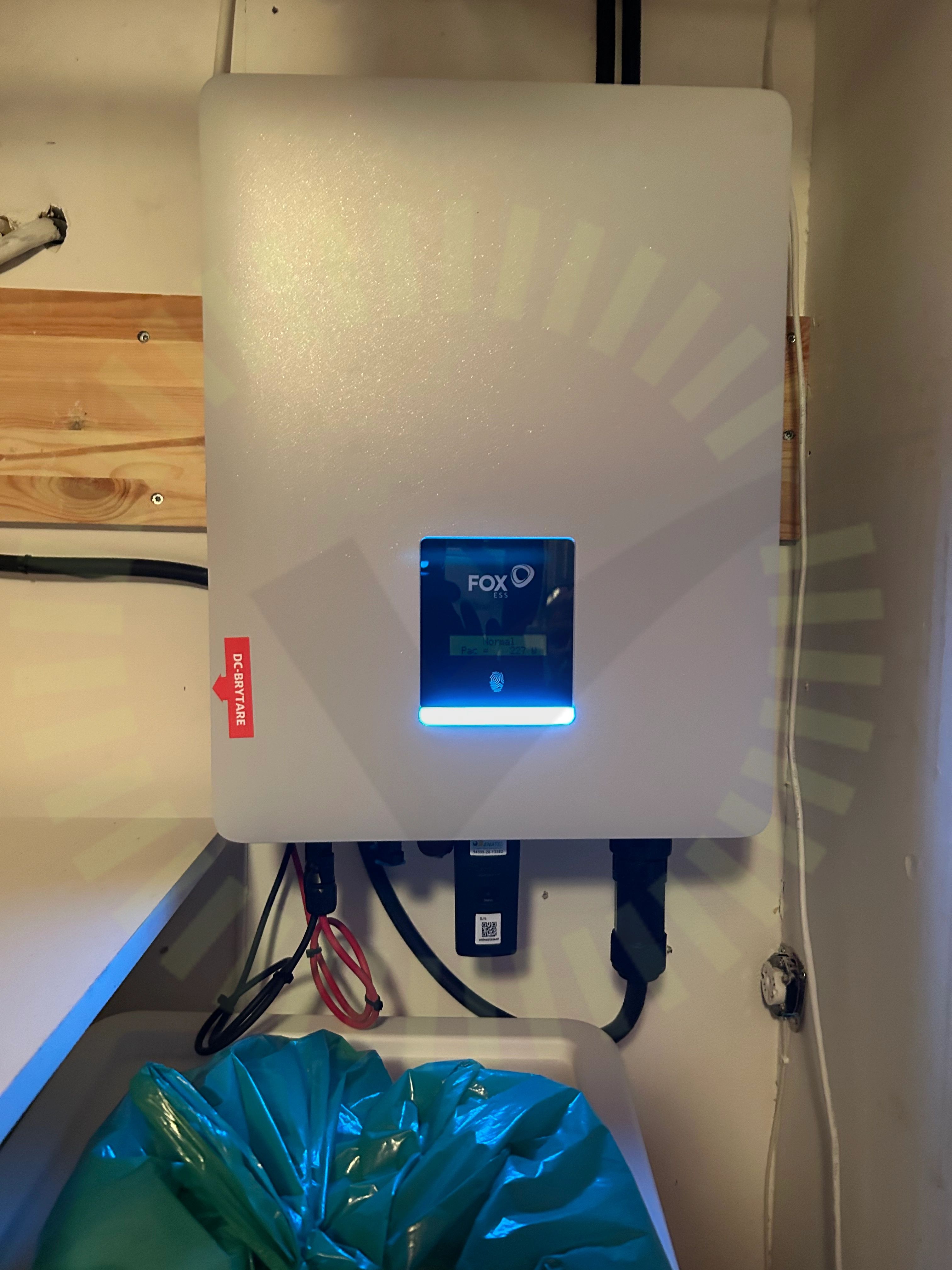

5.1 Avstånd

Inte godkänd

Placering av växelriktare följer inte tillverkarens anvisningar. Skall finnas luftavstånd från alla kanter på minst 50cm.

FOXESS T Series (G3), V1.110-500-10001-01, Sida 10

5.2 Jordning Chassi

Inte godkänd

Extern jordkabel till växelriktarens chassi saknas.

FOXESS T Series (G3), V1.110-500-10001-01, Sida 15

5.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.4 Strängschema

Inte godkänd

Strängschema saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

23/27

AC anslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanDirekt solljusHuvudsäkringInfästningKabelLedare fastspändaMärkningSäkringUtrymmeVinkelVäderskydd
