Besiktningsrapport

9.8

Installation genom

Söderens

Datum

1 november 2023

Ort

Mölnlycke, Västra Götalands län

Genomföringar

Ändklämmor skena

Panelramar separerade

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28

OptimerareHuawei: SUN2000P - 450W

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-12-25KTL-M5

TillbehörSäkerhetsbrytare AC

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Huawei: SUN2000-12-25KTL-M5

Anmärkningar

1/44

2.1 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

33/44

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterTillförlitligt fästVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

10/44

Anslutning av växelriktareDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerSträngdesignSäkringsdimensionTillgänglighetVarning för backspänning

Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5

Antal optimerareAvstånd närliggande objektDragavlastadeFastsäkring av optimerareKontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9.28

Anmärkningar

1/15

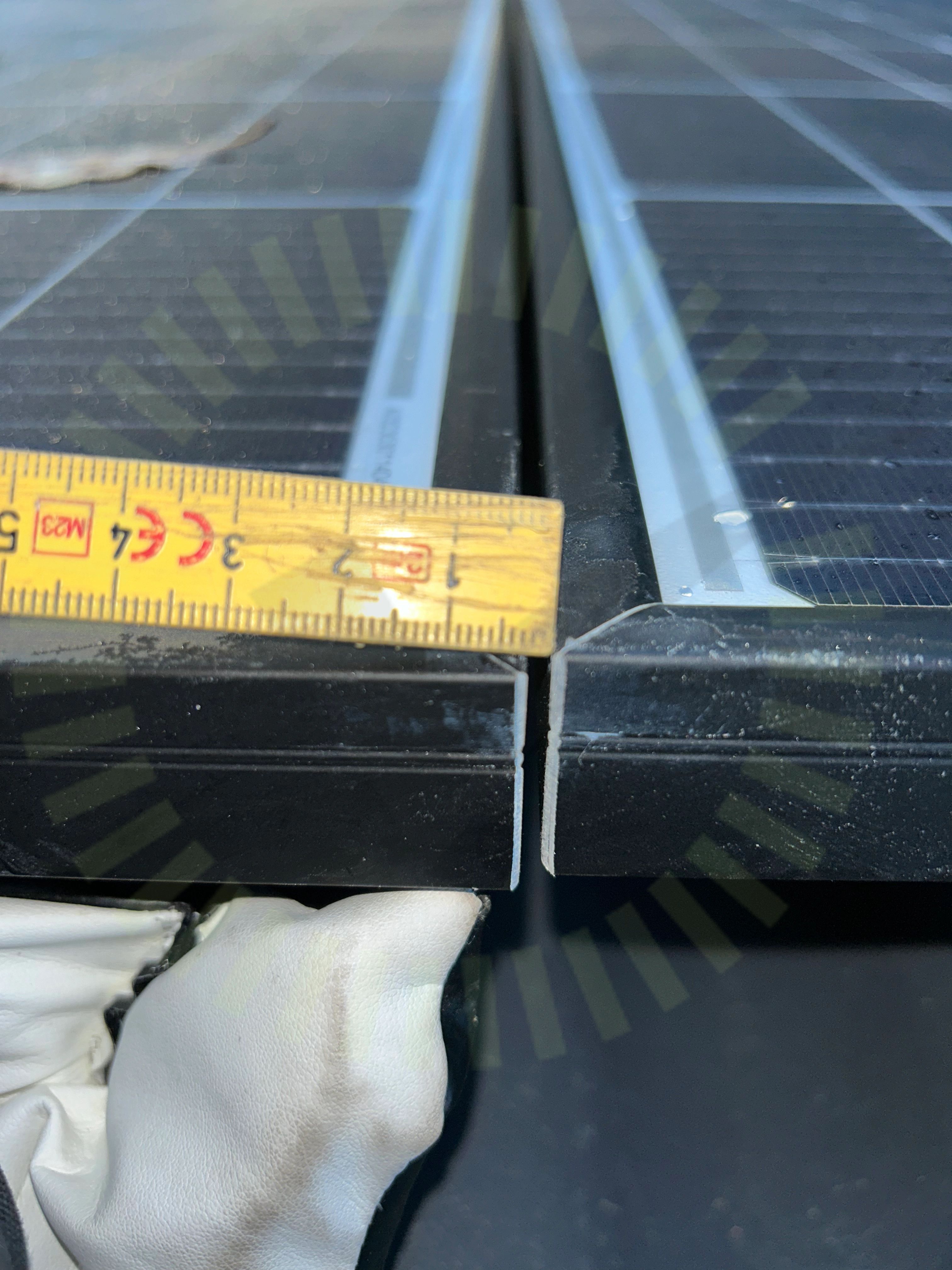

5.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 14

Godkända kontrollpunkter

13/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Van Der Valk: Strongline Heavy Duty roof hook

Godkända kontrollpunkter

21/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takstolsinfästning

Weland Stål: Råspont

Anmärkningar

1/20

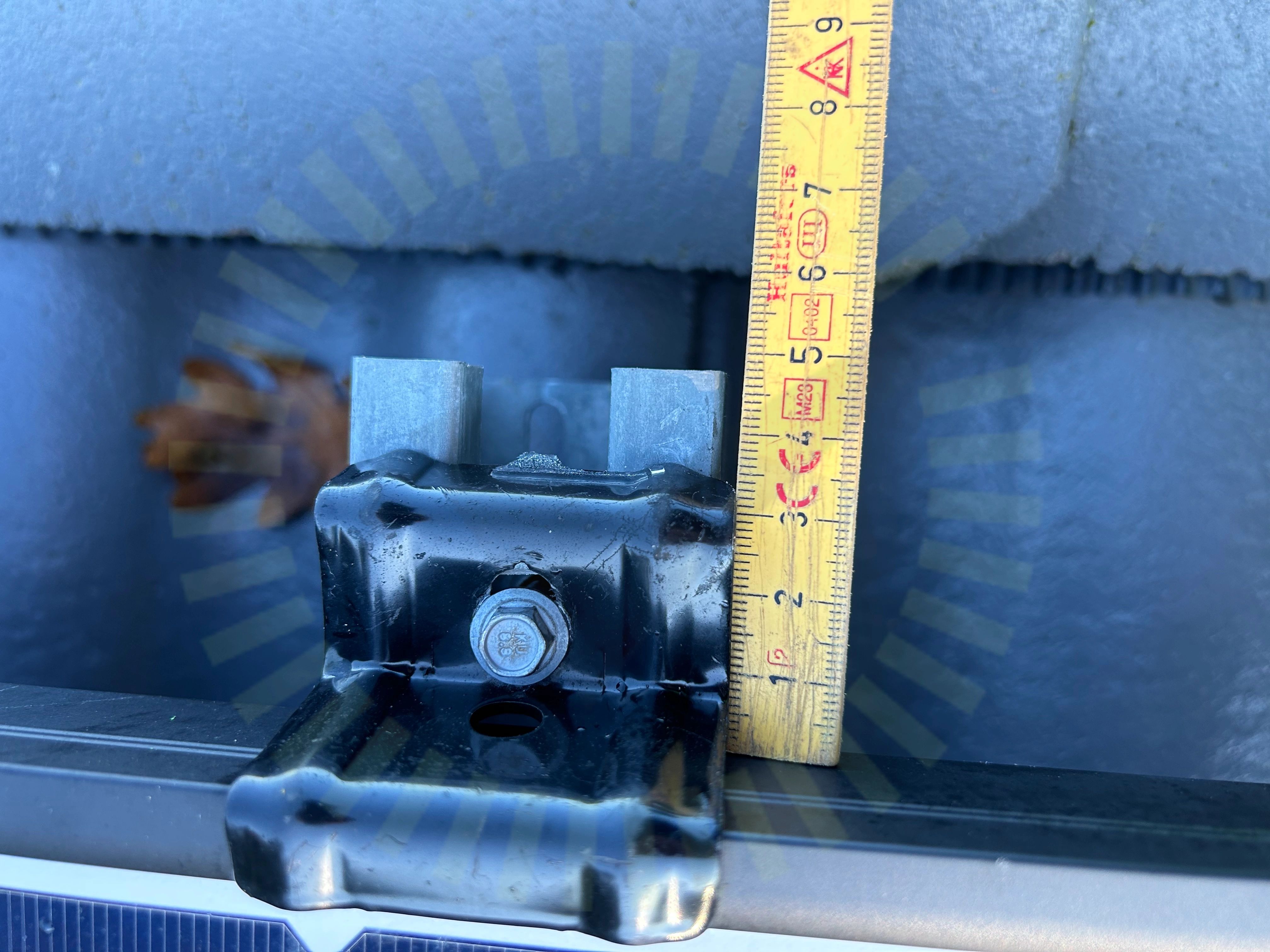

7.1 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/20

Underbyggnad
