Besiktningsrapport

9.7

Installation genom

GoSol Energi

Datum

31 januari 2024

Ort

Ösmo, Stockholms län

Anslutning av växelriktare

Stödplattans fastskruvning

Kabelinföringar

96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

OptimerareHuawei: SUN2000-600W-P

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10-66HBB/-V

Godkända kontrollpunkter

17/17

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/42

3.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten.

Godkända kontrollpunkter

41/42

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Huawei: SUN2000-600W-P

Anmärkningar

1/9

4.1 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknar värde för optimerad sträng

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

8/9

Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterDragavlastadeFastsäkring av optimerareMax total effektSträngdesign för SUN2000-M2

Säkerhetsbrytare AC

Anmärkningar

1/7

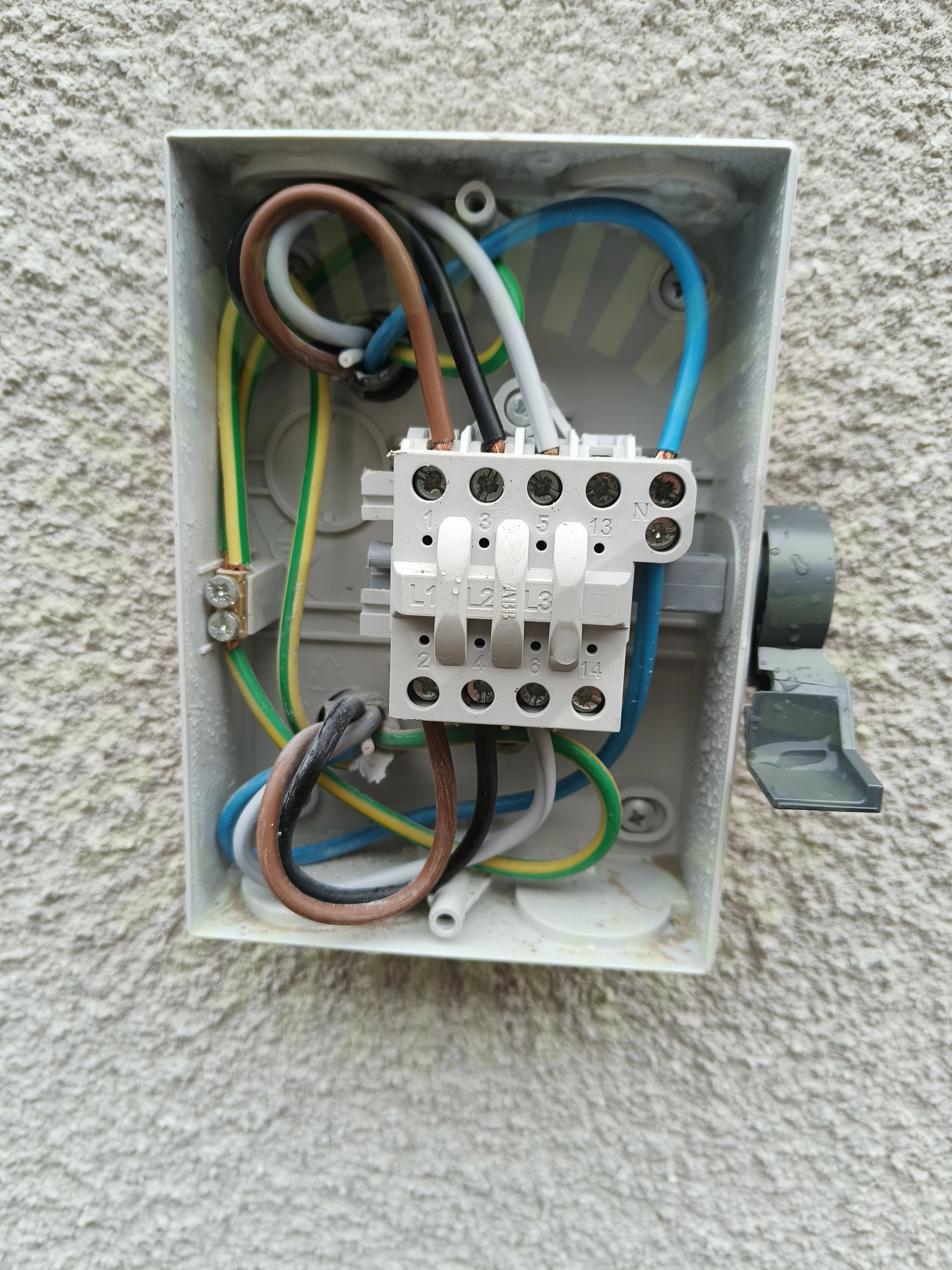

5.1 Kabelinföringar

Inte godkänd

Kabelinförning sluter inte runt kabeln och håller inte tätt. Det är fukt på insidan i brytaren. Ser ut som kondens då det inte är fuktigt runt genomföring.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Weland Stål: Papptak

Anmärkningar

1/24

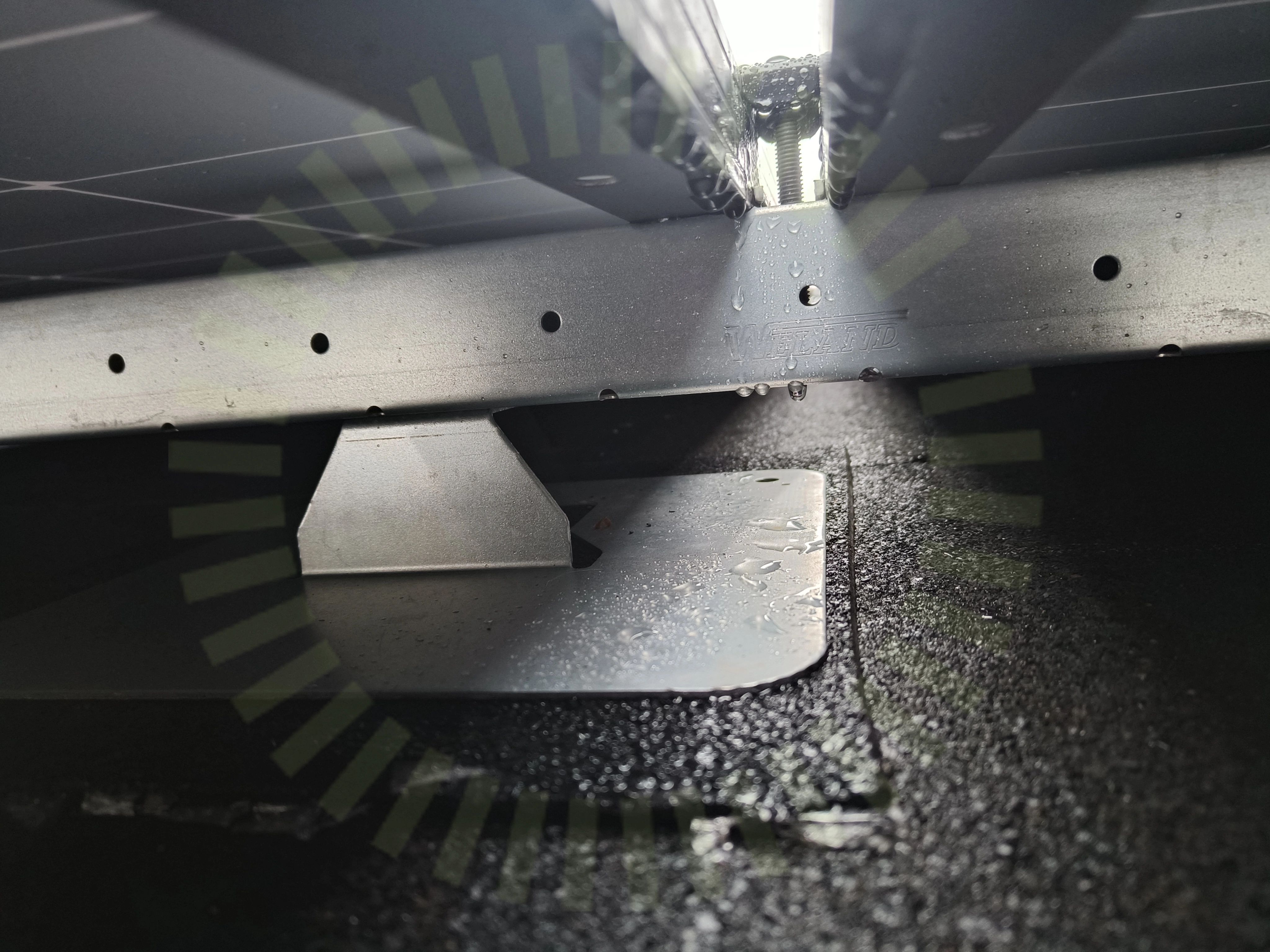

6.1 Stödplattans fastskruvning

Inte godkänd

Stödplattor är inte monterade enligt tillverkarens anvisningar. Skyddsmattan är för liten.

MA5103 Sid 2 (2) | Version 7 - 230914

Godkända kontrollpunkter

23/24

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena
