Besiktningsrapport

8.8

Installation genom

GoSol Energi

Datum

2 juli 2024

Ort

Sölvesborg , Blekinge län

Skydd mot beröring

Skenskarvar

Fästens placering

+ 11

86% godkända14% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGoodWe: GW5-10KN-ET

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

TillbehörUndercentral

TillbehörGoodWe: GM series

TillbehörSäkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Man har inte levererat batteri enligt avtal.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Anmärkningar

1/13

2.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17

Godkända kontrollpunkter

12/13

Batteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om PE kabel. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/18

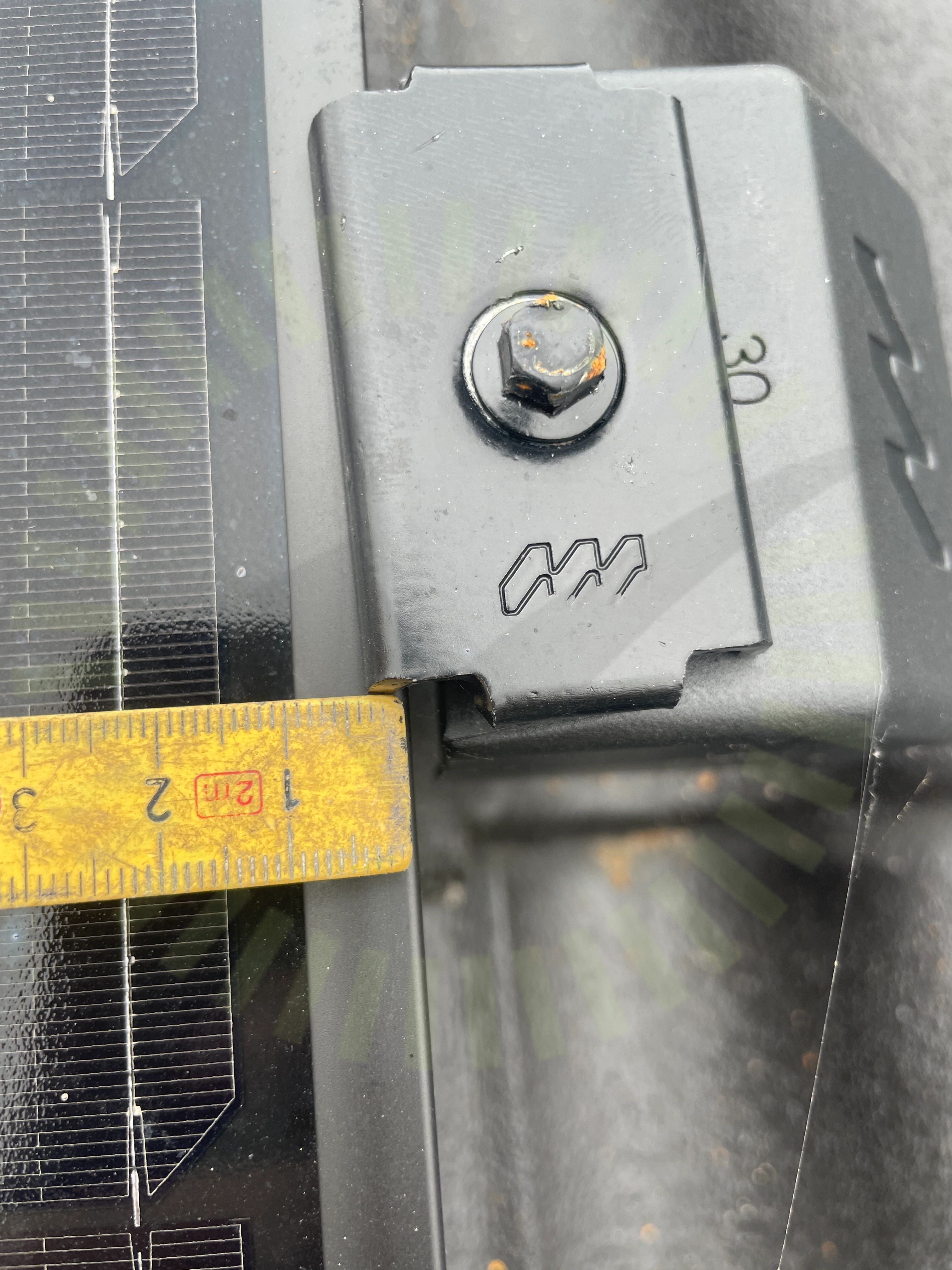

5.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 14

5.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp ut från kontakter.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

5.3 Klämmans överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/23

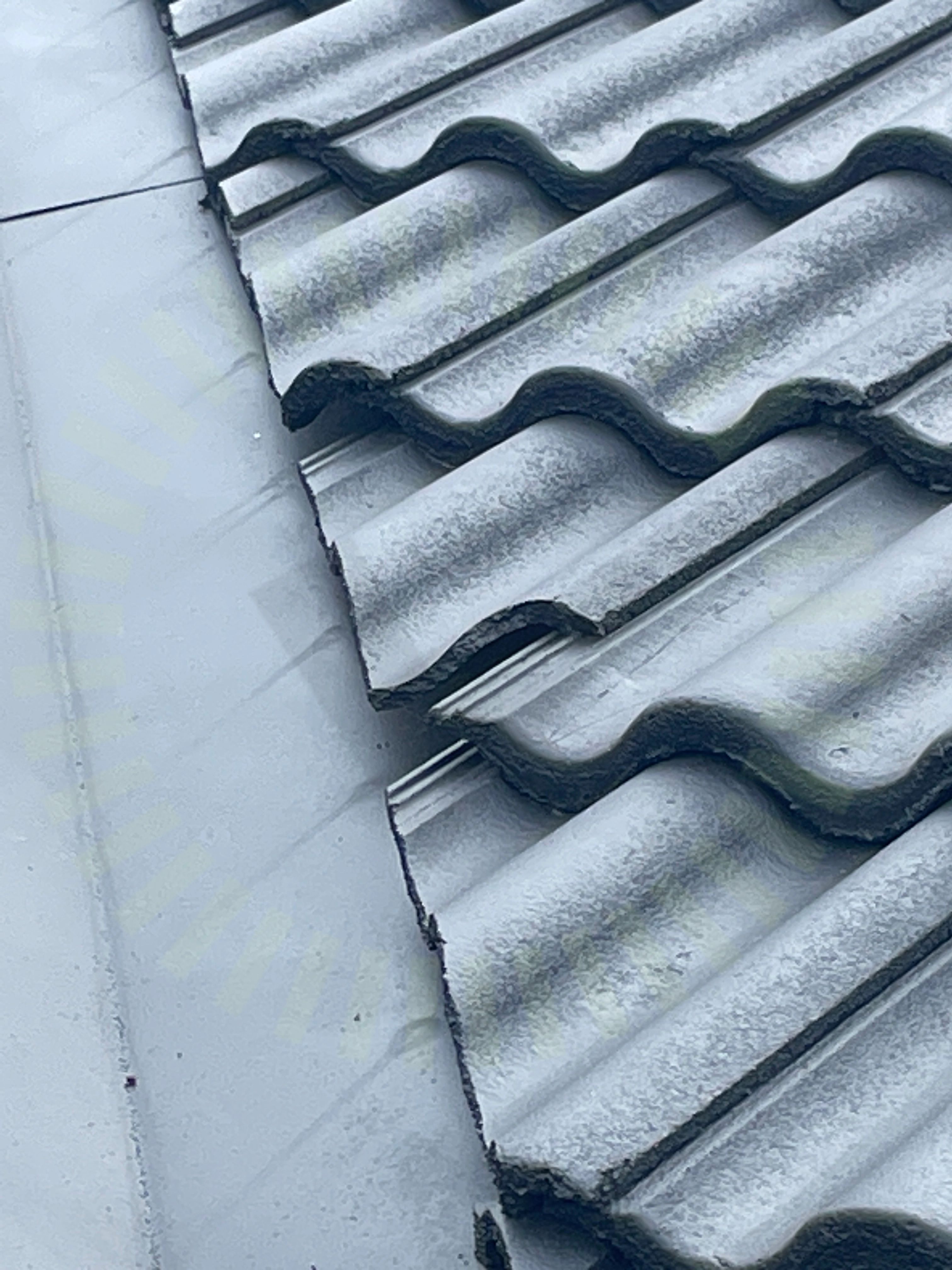

6.1 Skador

Inte godkänd

Skador noterade på takpannor vid ränndal.

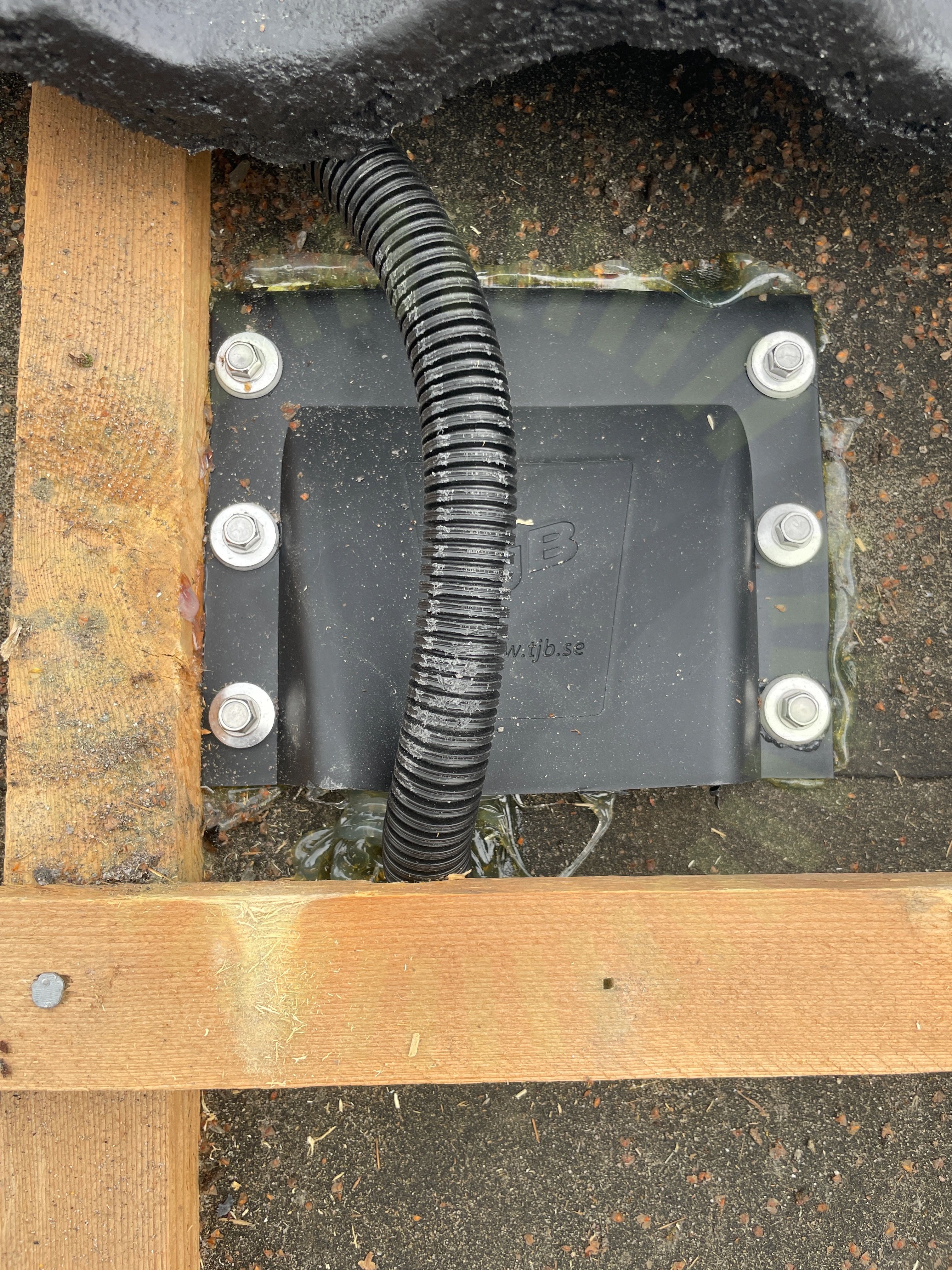

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.3 Ändklämmor

Inte godkänd

Ändklämma är snett monterad och ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

6.4 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

Godkända kontrollpunkter

19/23

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Undercentral

Anmärkningar

2/6

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte tydligt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

7.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling. Gäller på båda sidorna av kapslingen.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6

InfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37

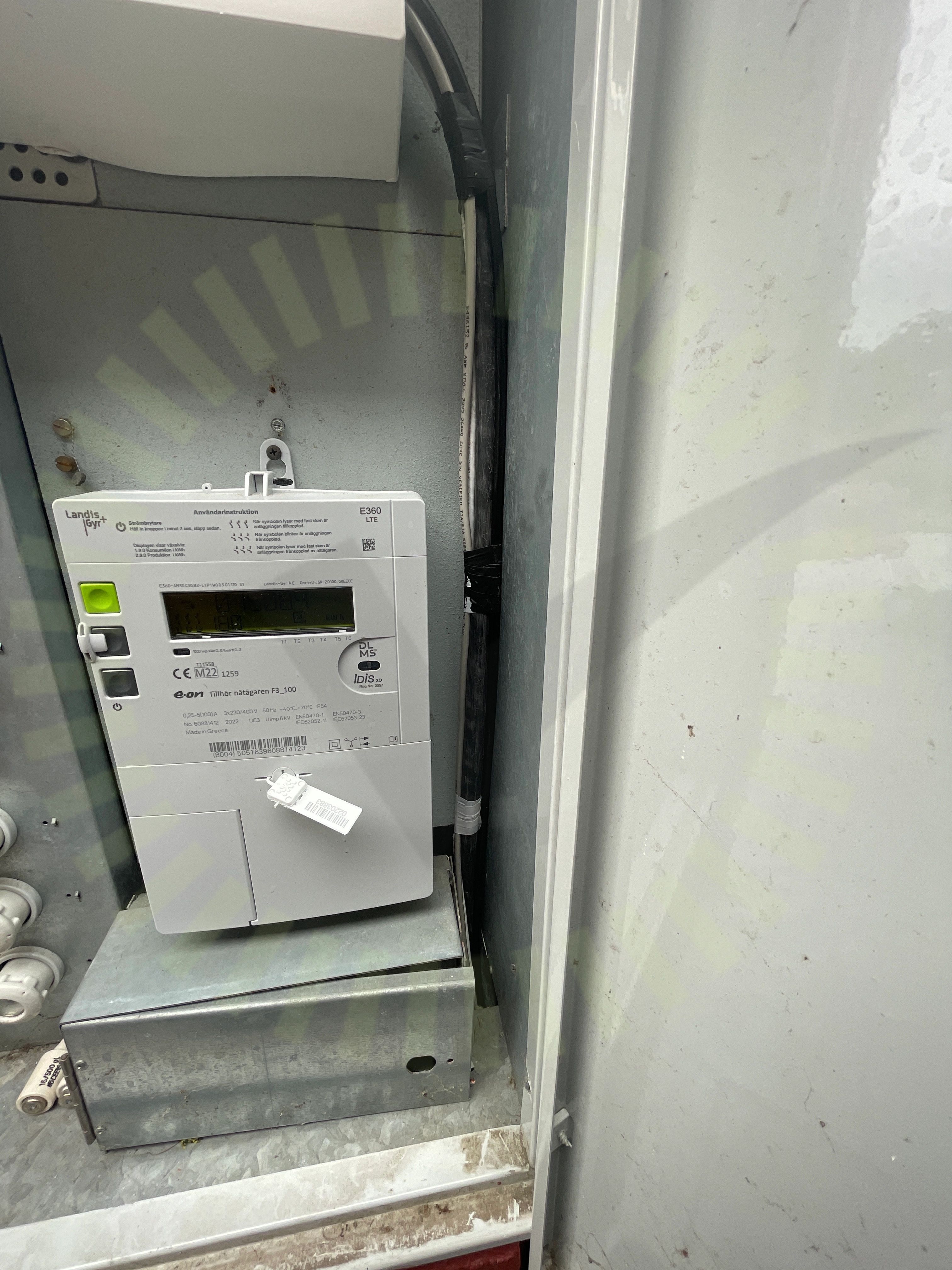

9.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Detta gäller inne i fasadmätarskåp.

SS 436 40 00 (522.8.4)

9.2 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Detta gäller även på utgående plintar.

SS 436 40 00 (134.1.4)

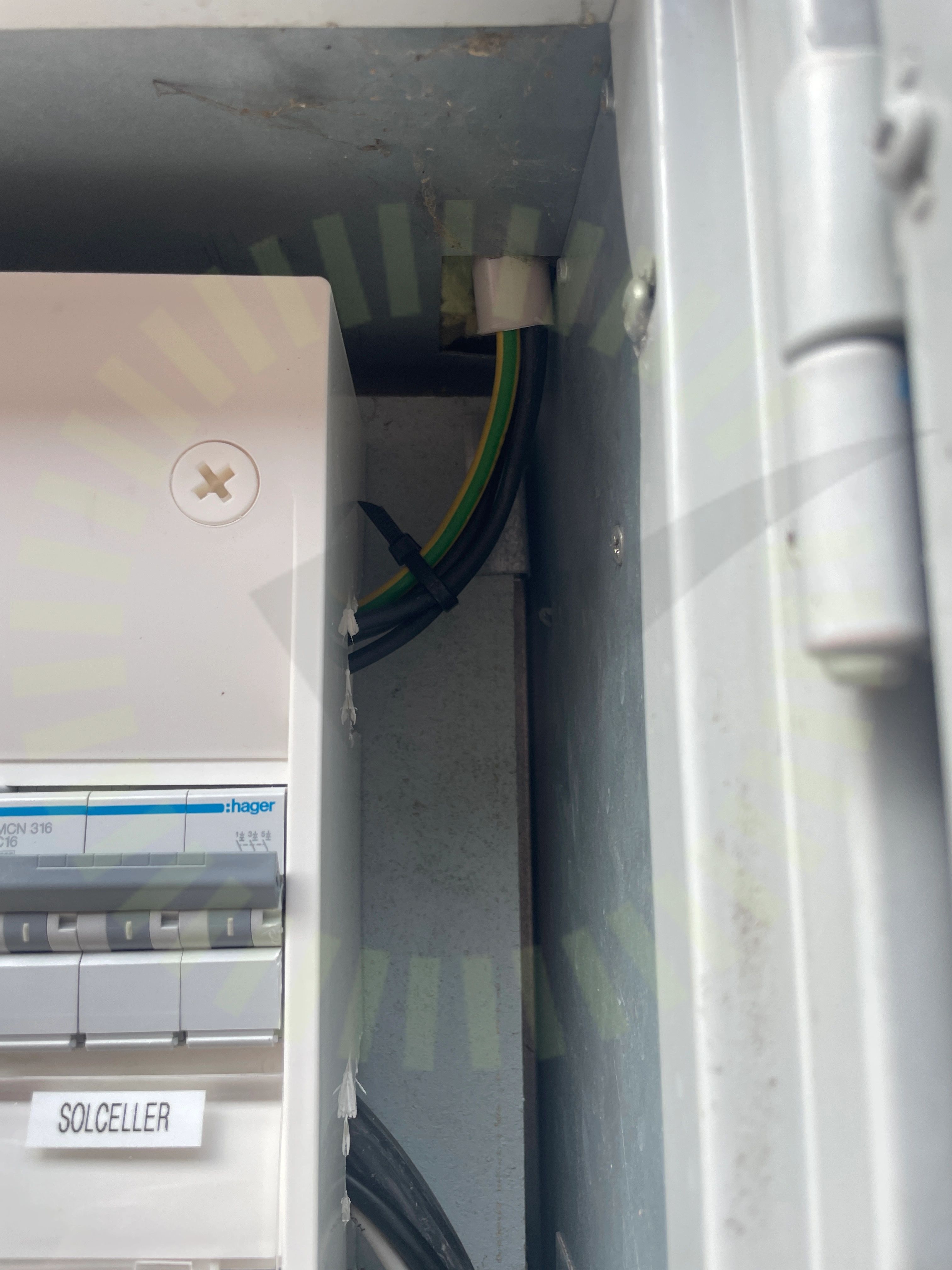

9.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

9.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

30/37

AC kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37

DC Max SpänningDC Max StrömDC Min Spänning
