Besiktningsrapport
9.0
Installation genom
Nordpolen Energi
Datum
29 mars 2023
Ort
Åsa, Hallands län
Kablage förläggning
Kablage skydd
Varning för likspänning
Infästning
86% godkända
14% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/2
1.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Batteri
Anmärkningar
1/8
2.1 Infästning
Inte godkänd
Batteriet är inte fastsäkrat.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.
Godkända kontrollpunkter
7/8
Avstånd
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Varselmärkning
Anmärkningar
1/4

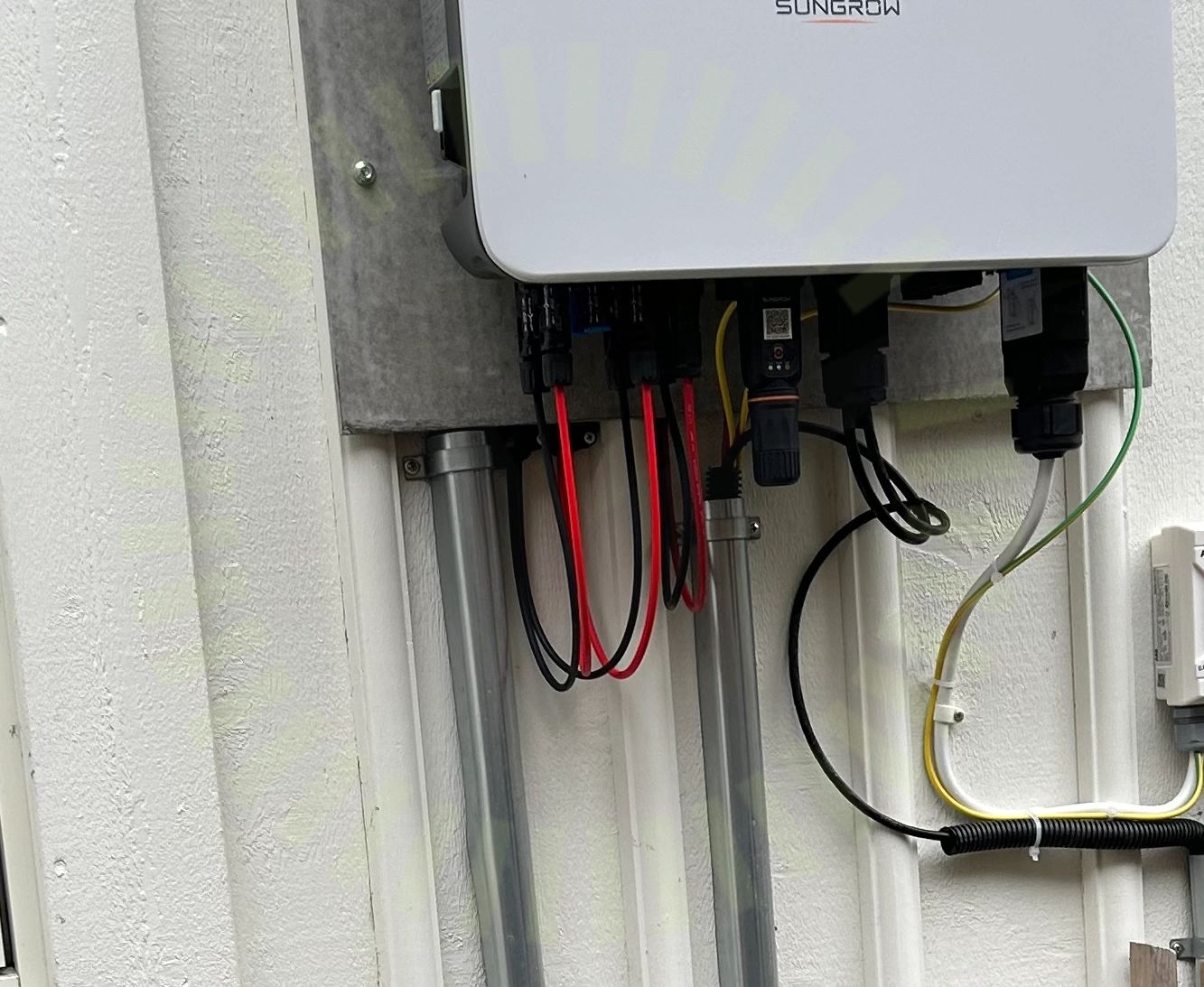

3.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4
Informering av solceller
Varning för backspänning
Ej tillgängligt vid besiktning
1/4
Tillförlitligt fäst
Växelriktare
Anmärkningar
2/29
4.1 Kablage förläggning
Inte godkänd
Undermåligt fäste. (Finns fäste och rör/slang till detta ända mål)

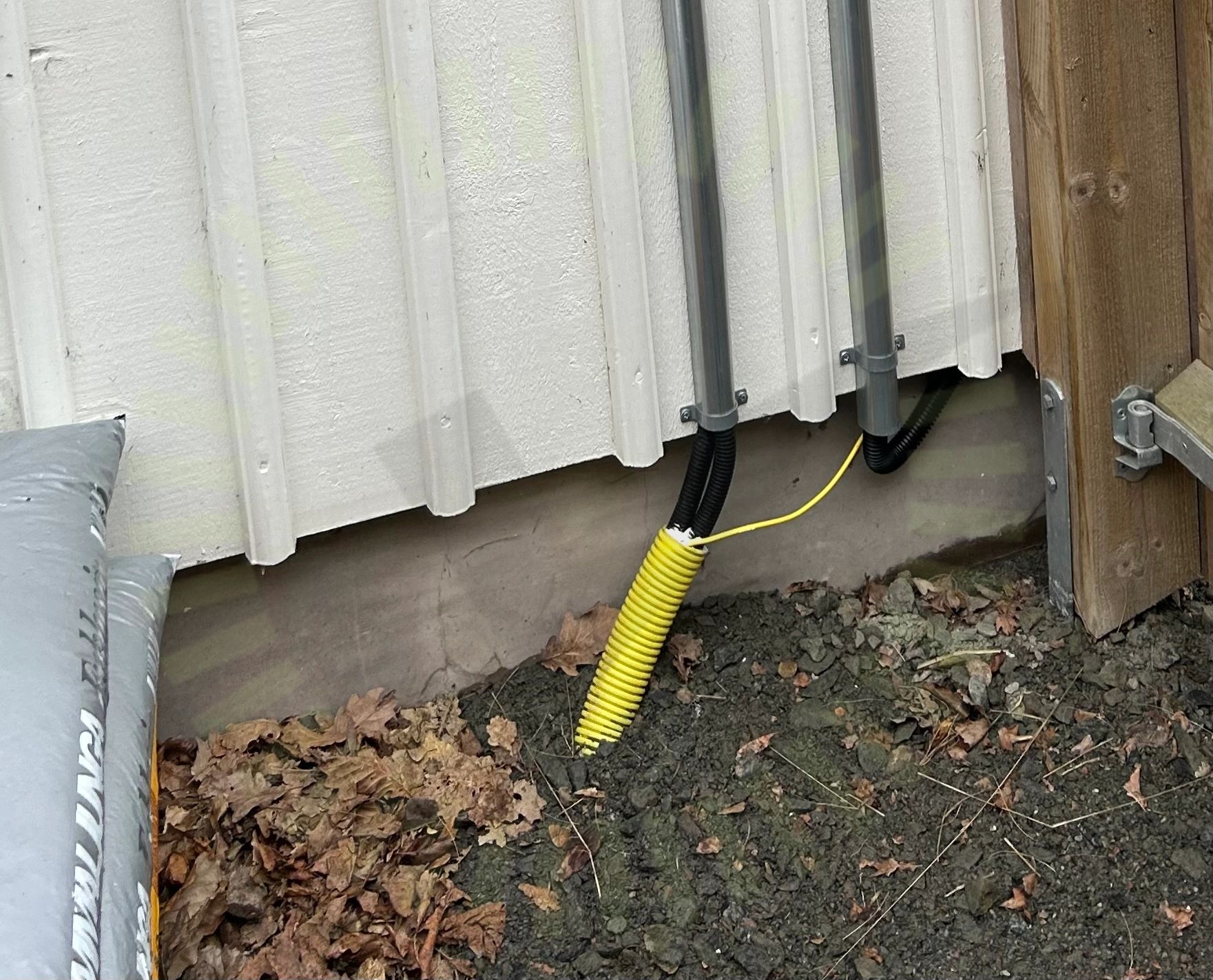

4.2 Kablage skydd
Inte godkänd
Kablaget är förlagt utan hänsyn till den yttre påverkan.
Godkända kontrollpunkter
27/29
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage skada
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Ledare Fastspända
Märkning
Placering
Säkringsdimension
Ventilation
Väderskydd
Växelriktarens IP klassning
