Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

Nordpolen Energi

Datum

12 april 2023

Ort

Hönö, Västra Götalands län
Falsfästenas CC
Klämmornas placering
Klämmornas placering
81% godkända19% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Falsfäste
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE3K-10K
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Optimerare: Allmänt

Anmärkningar

1/5

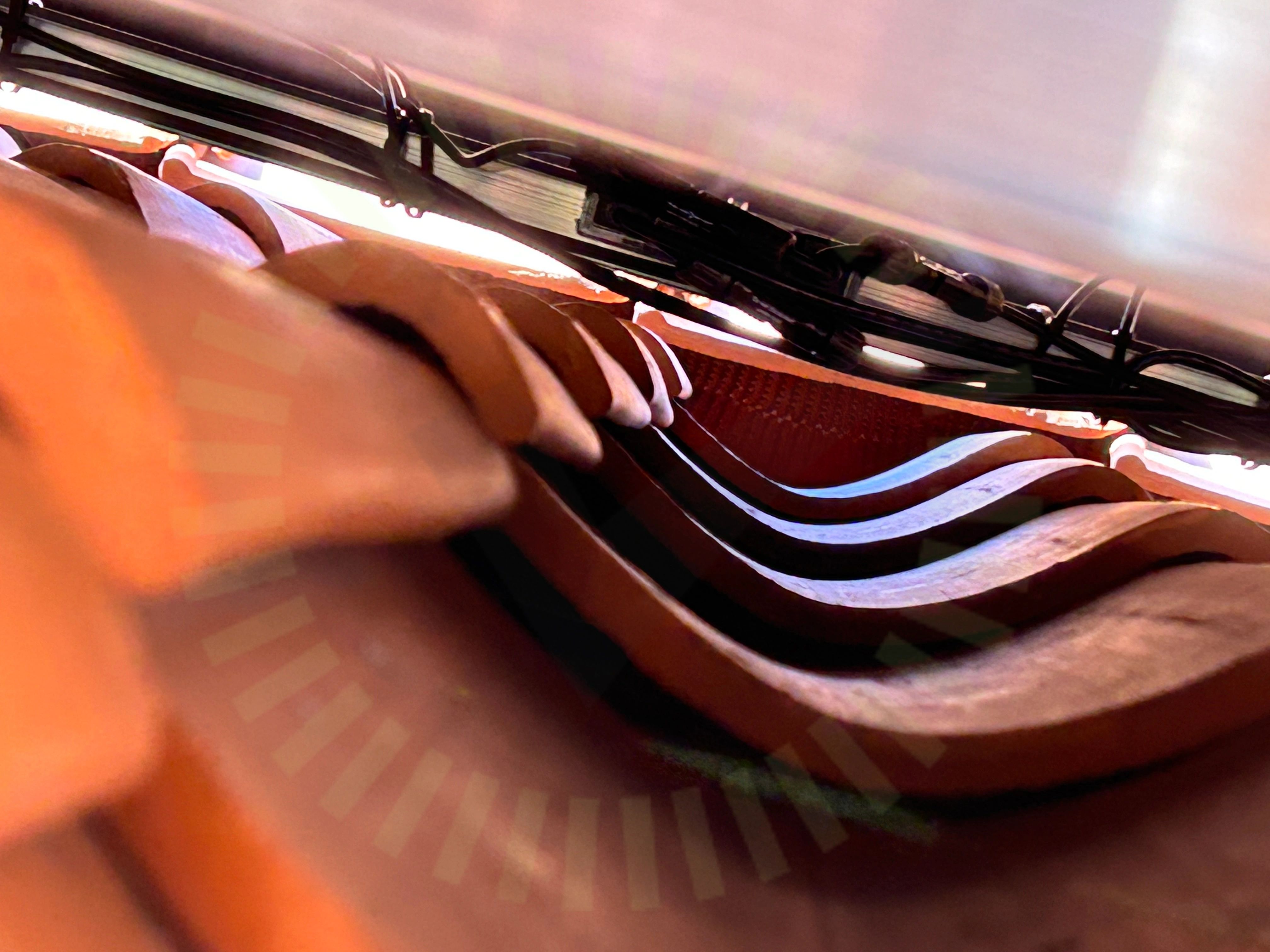

Dragavlastade

2.1 Dragavlastade

Inte godkänd

Kablage hårt draget från optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

2/4

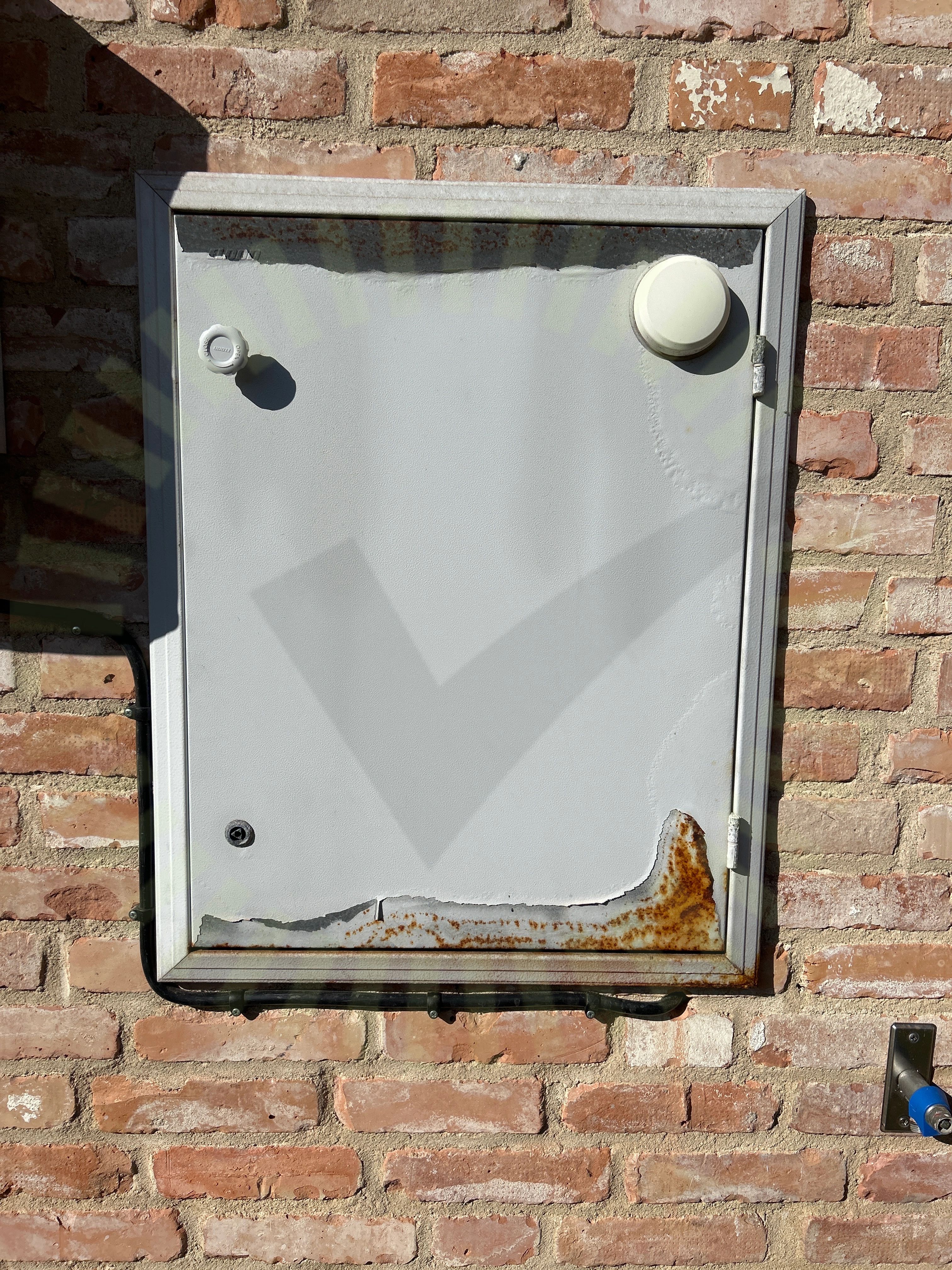

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Märkning saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

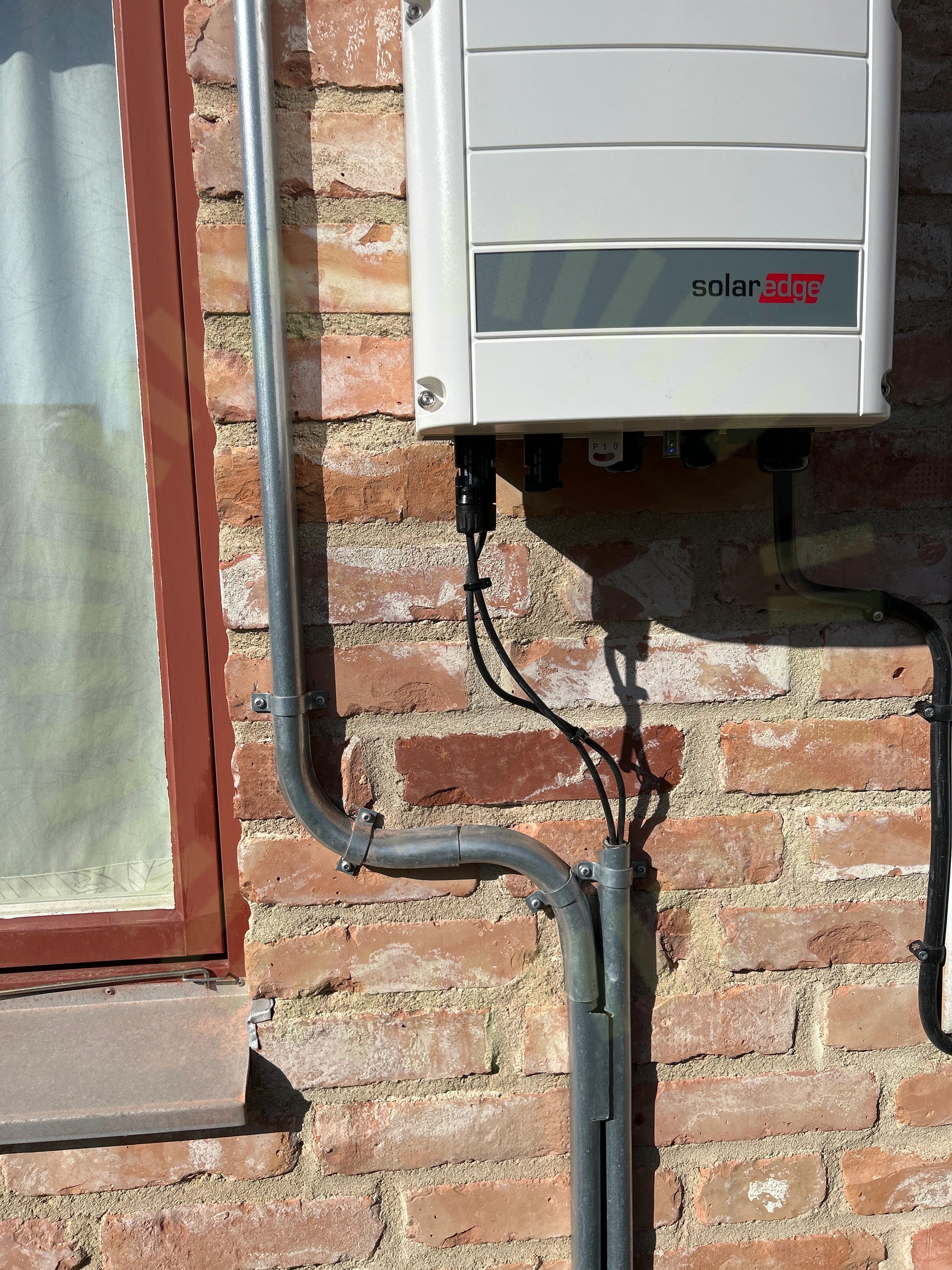

Varning för likspänning

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/27

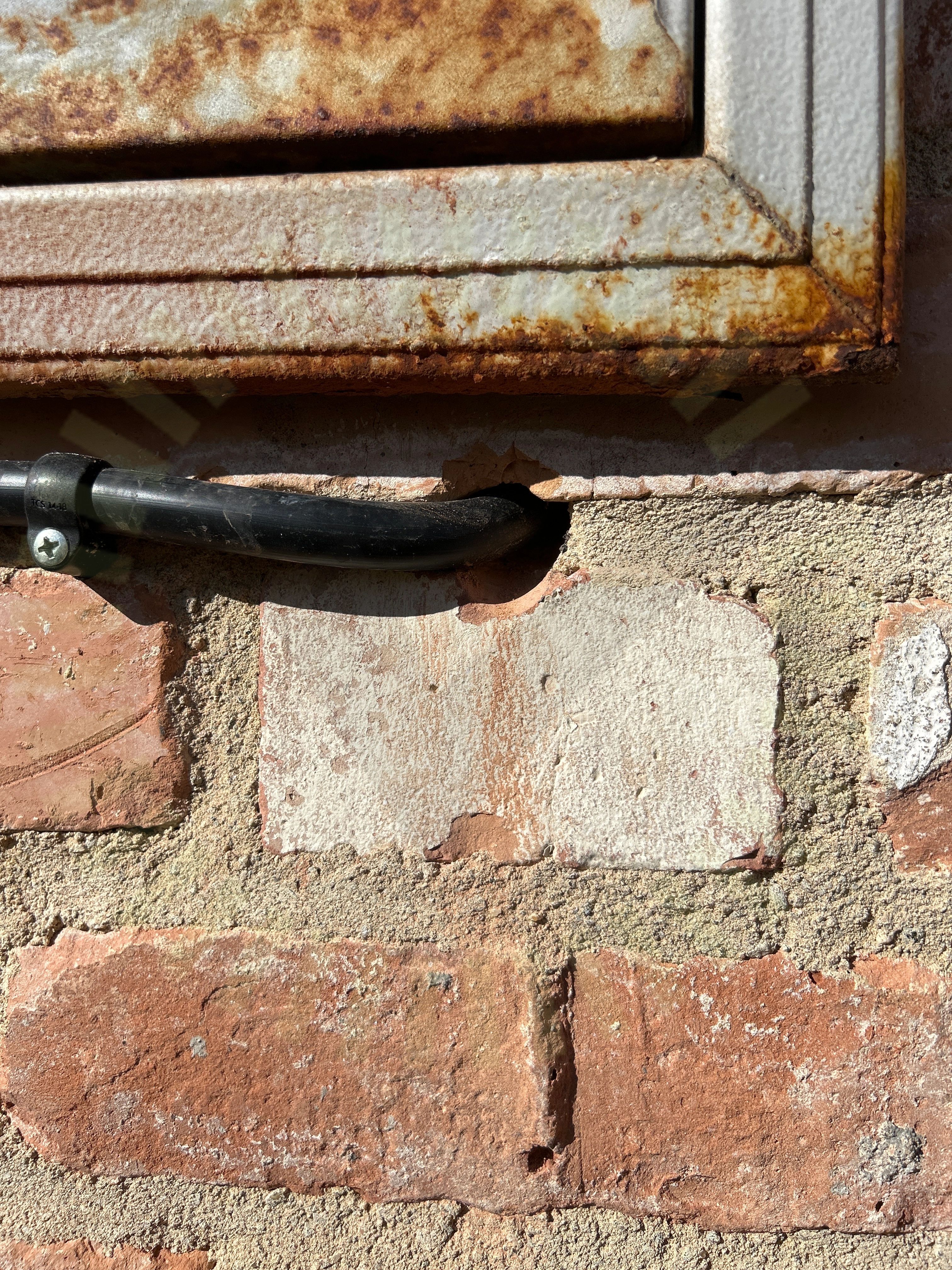

AC Genomföringar

4.1 AC Genomföringar

Inte godkänd

Genomföring inte tätad.

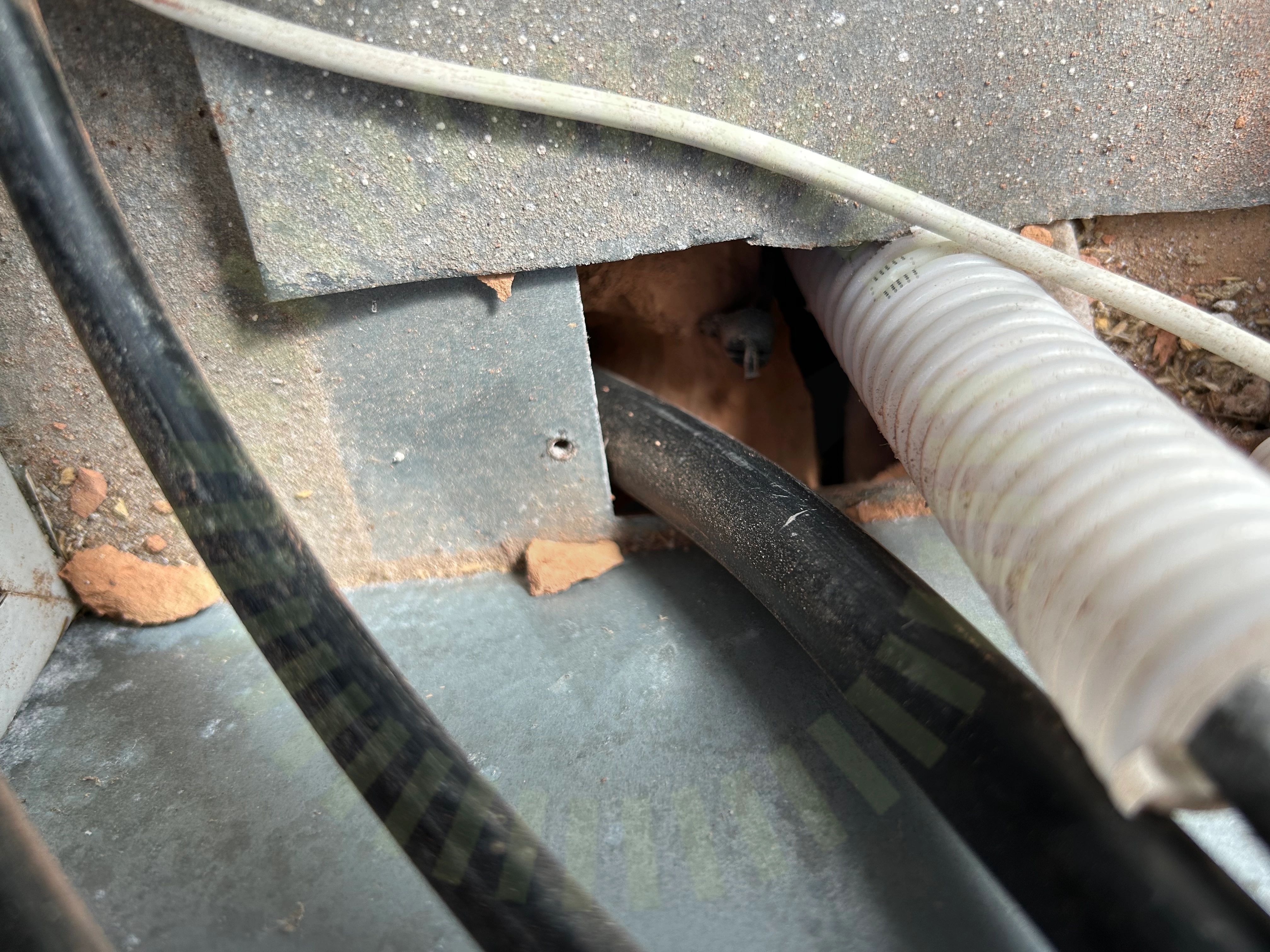

AC kablage skarp kant

4.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

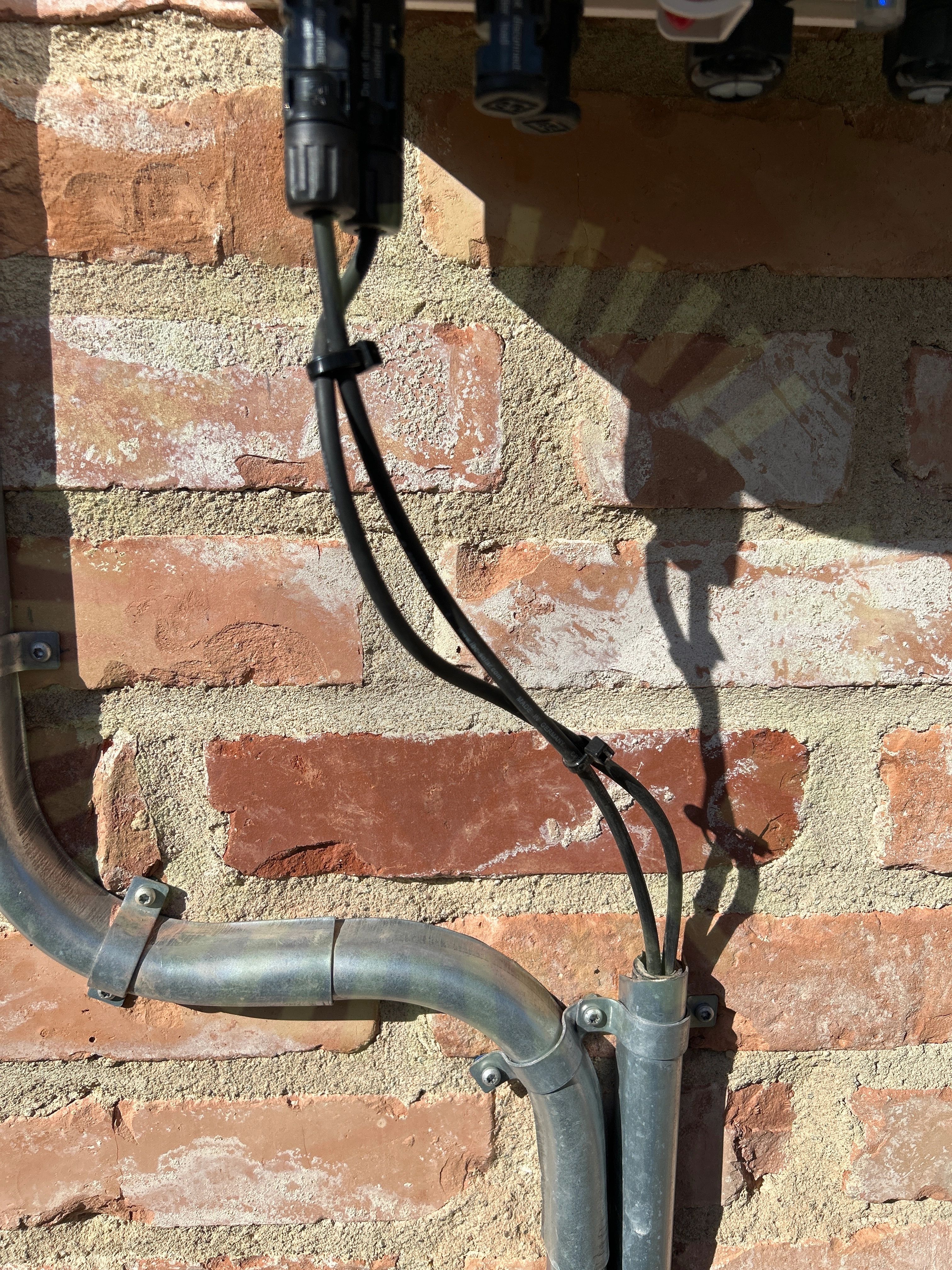

DC Kontakter stress

4.3 DC Kontakter stress

Inte godkänd

Dc kabel är sträckt. Drar konstant i kontakten.

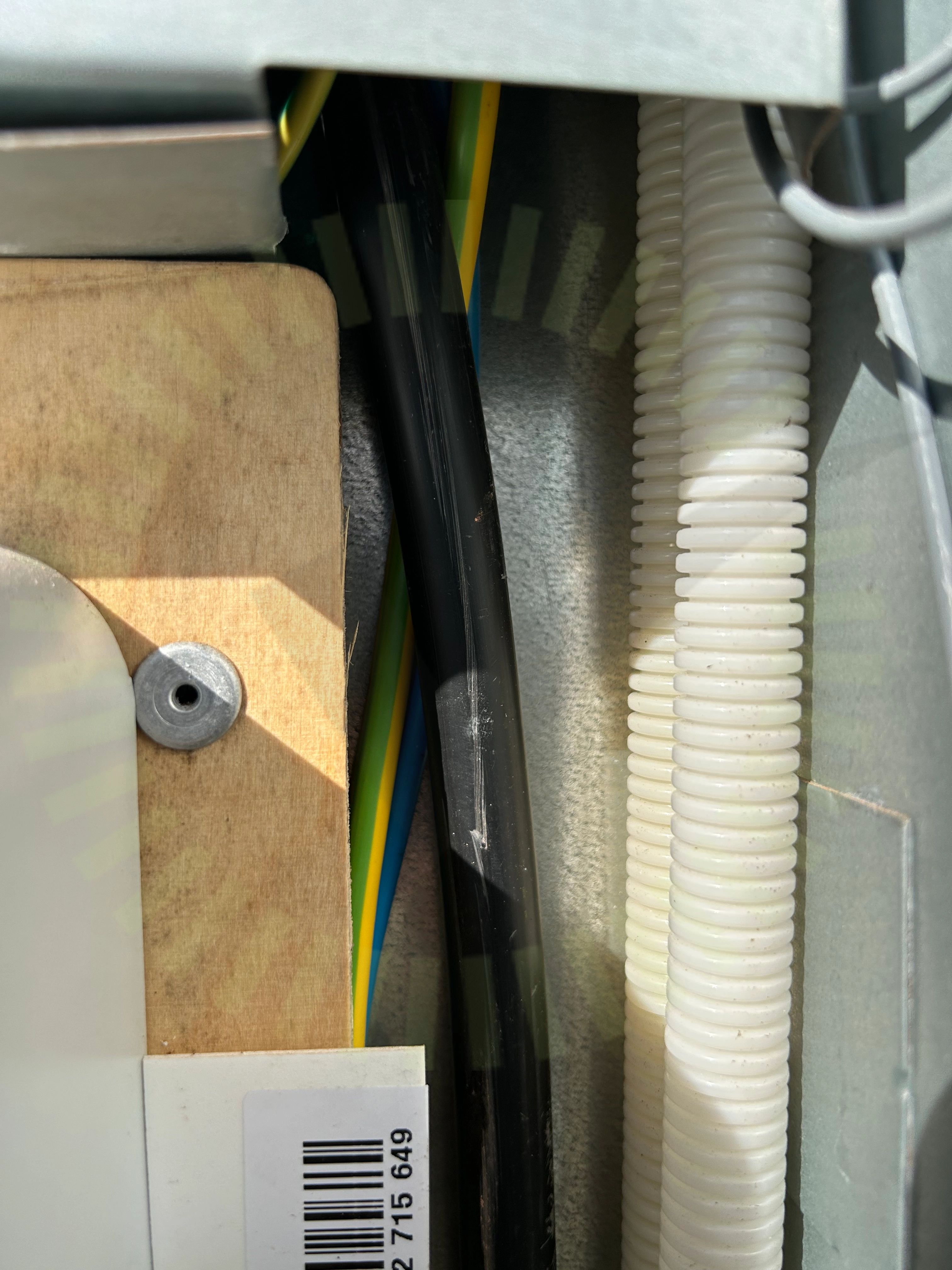

Ledare

4.4 Ledare

Inte godkänd

Ledare ligger utan skydd i fasadskåp.

Godkända kontrollpunkter

23/27
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter

hus, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

2/15

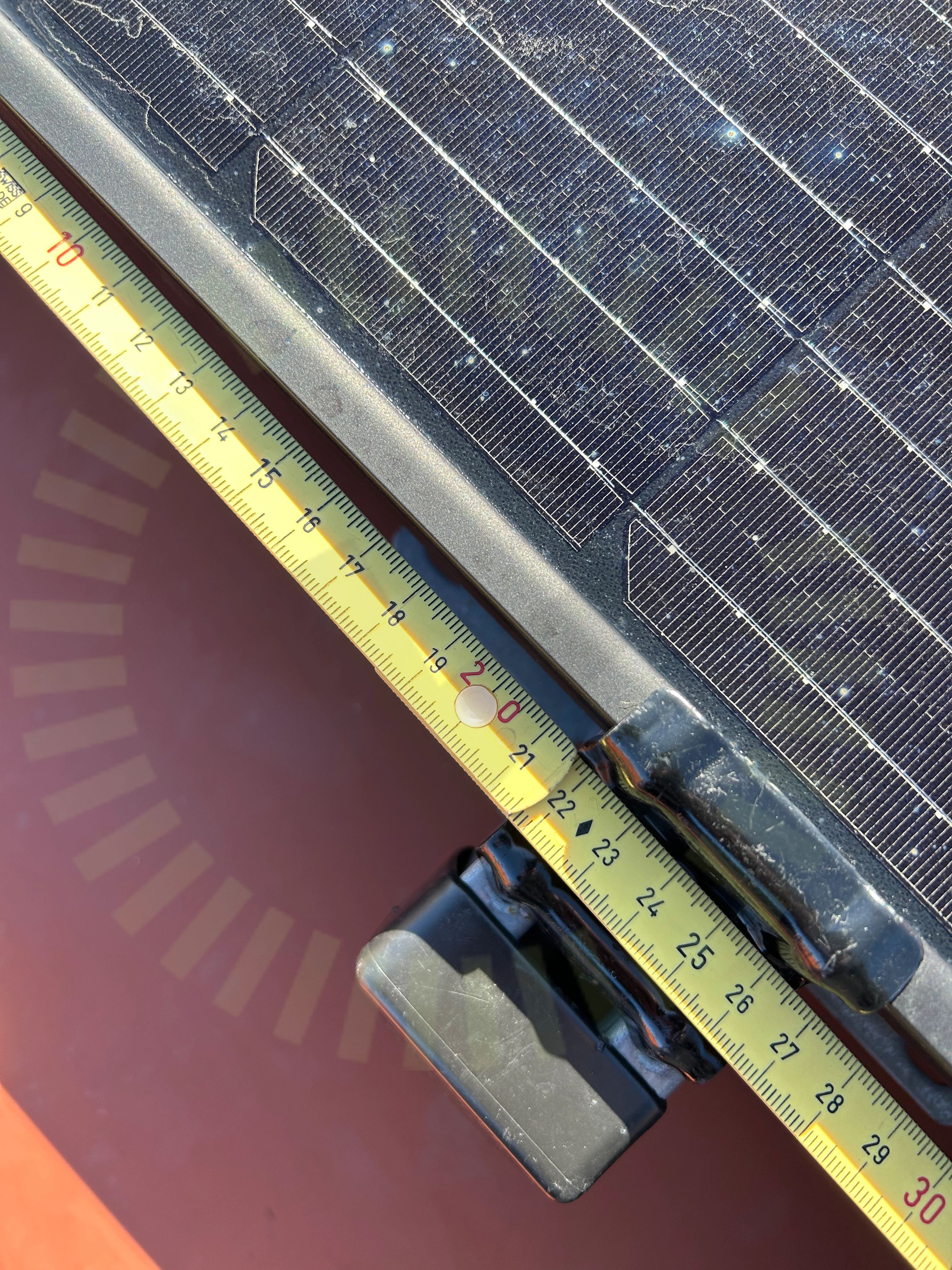

Klämmornas placering

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide

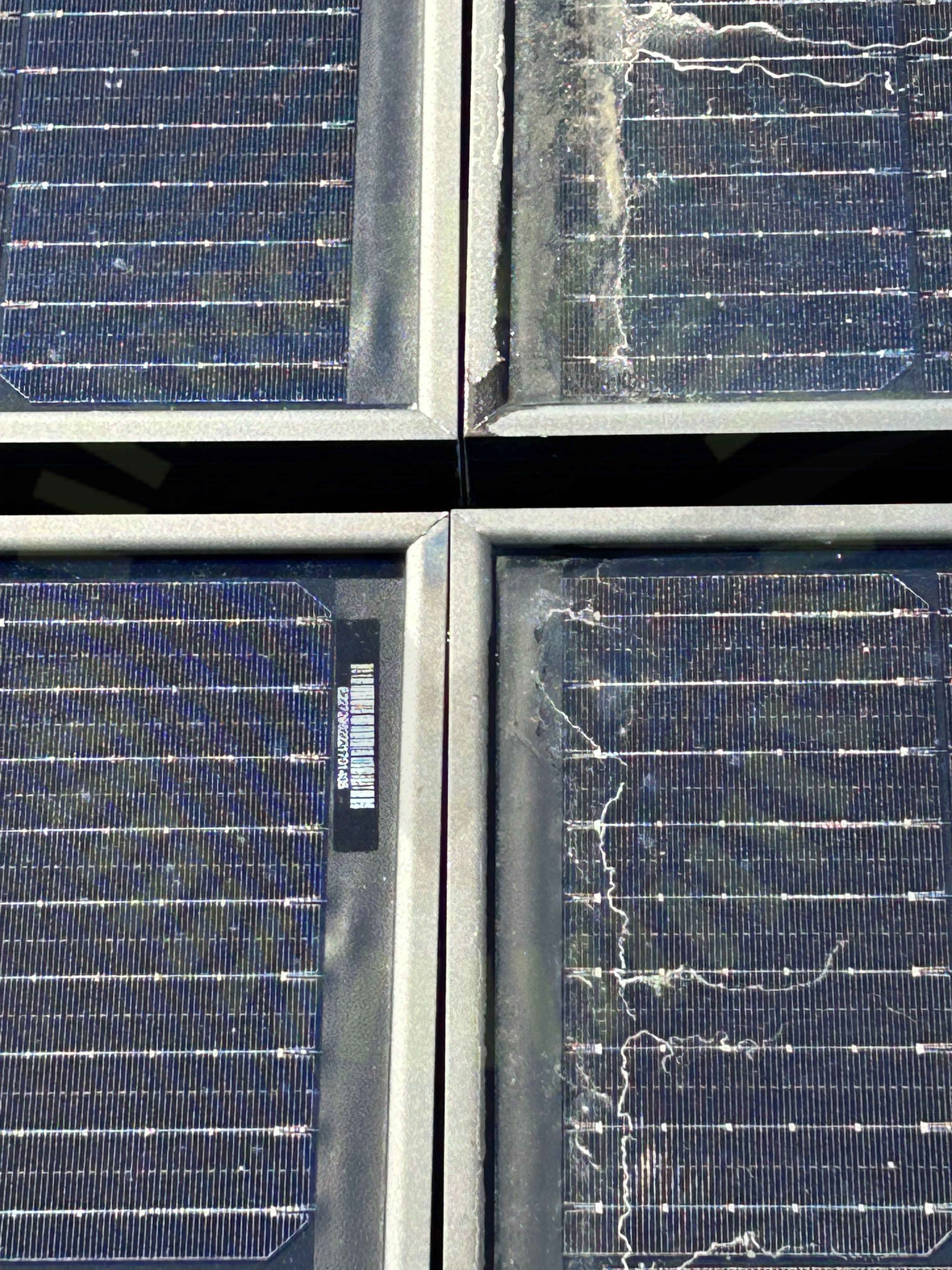

Panelramar separerade

5.2 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

Godkända kontrollpunkter

10/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

3/15
KontakterKopplingslådaPanelkablagets böjradie

hus, Weland Stål: Falsfäste

Anmärkningar

4/20

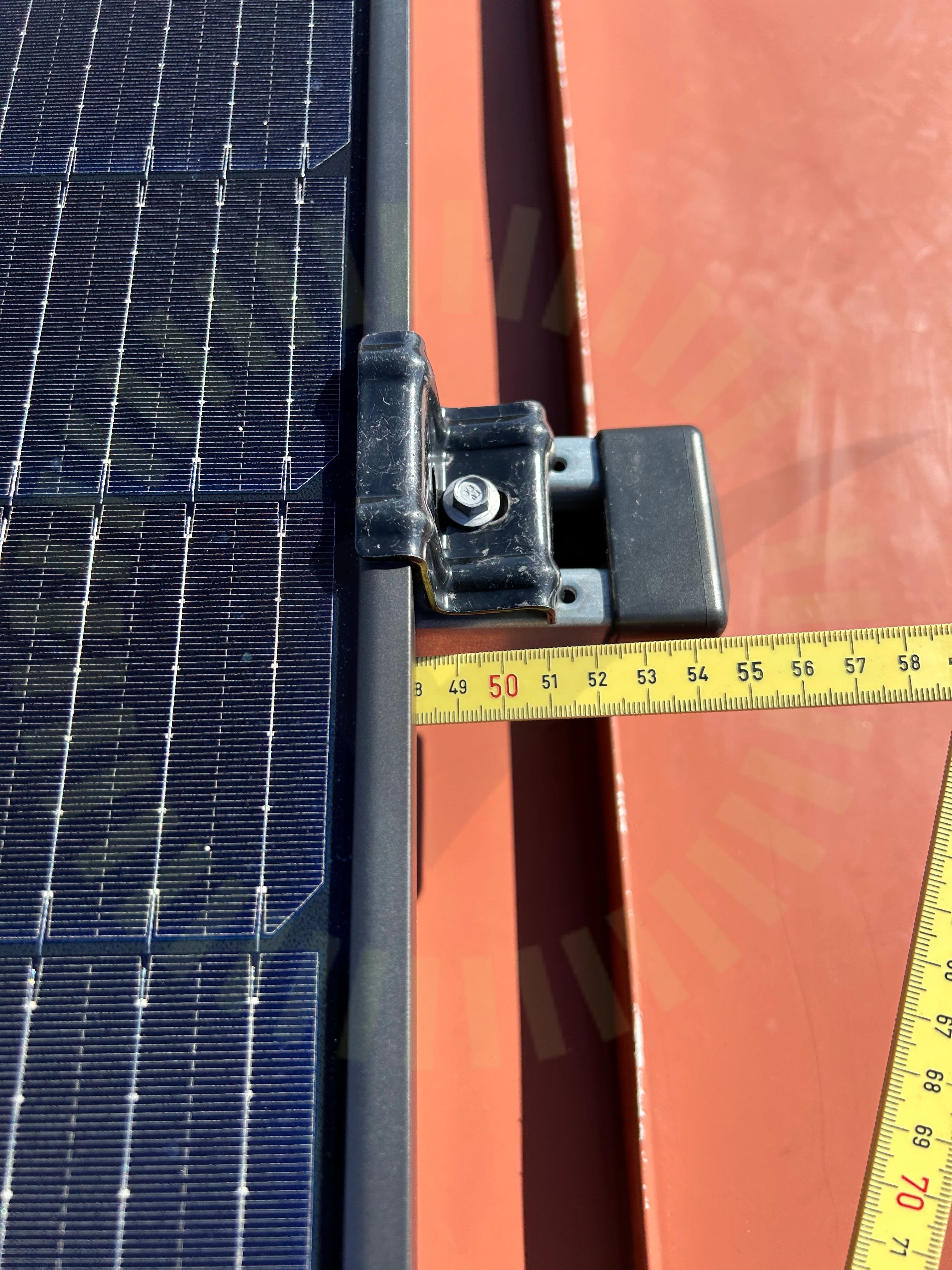

Skenornas överhäng

6.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar
Falsfästenas CC

6.2 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Mellanrum 106cm

MA5101 Sid 1 (1) | Version 4 - 221219

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

6.4 Underbyggnad

Inte godkänd

Lastberäkning saknas. Laster att jämföra infästningarnas prestanda saknas.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

16/20
DC kabel förläggningFrämmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorSkenornas infästningFalsinfästningKabeluppfästningPlaceringShimsSkadorSkenskarvarTakgenomföringVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

uthus, ESDEC Lutande Panntak

Anmärkningar

6/29

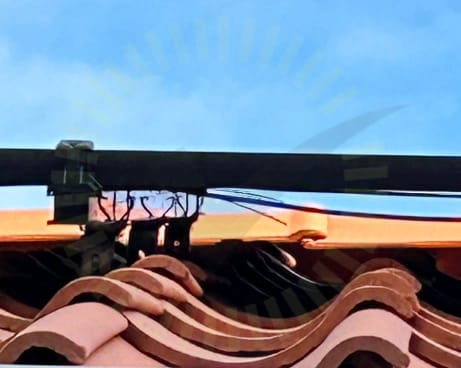

Förstärkningsskruv

7.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv saknas för horisontella skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

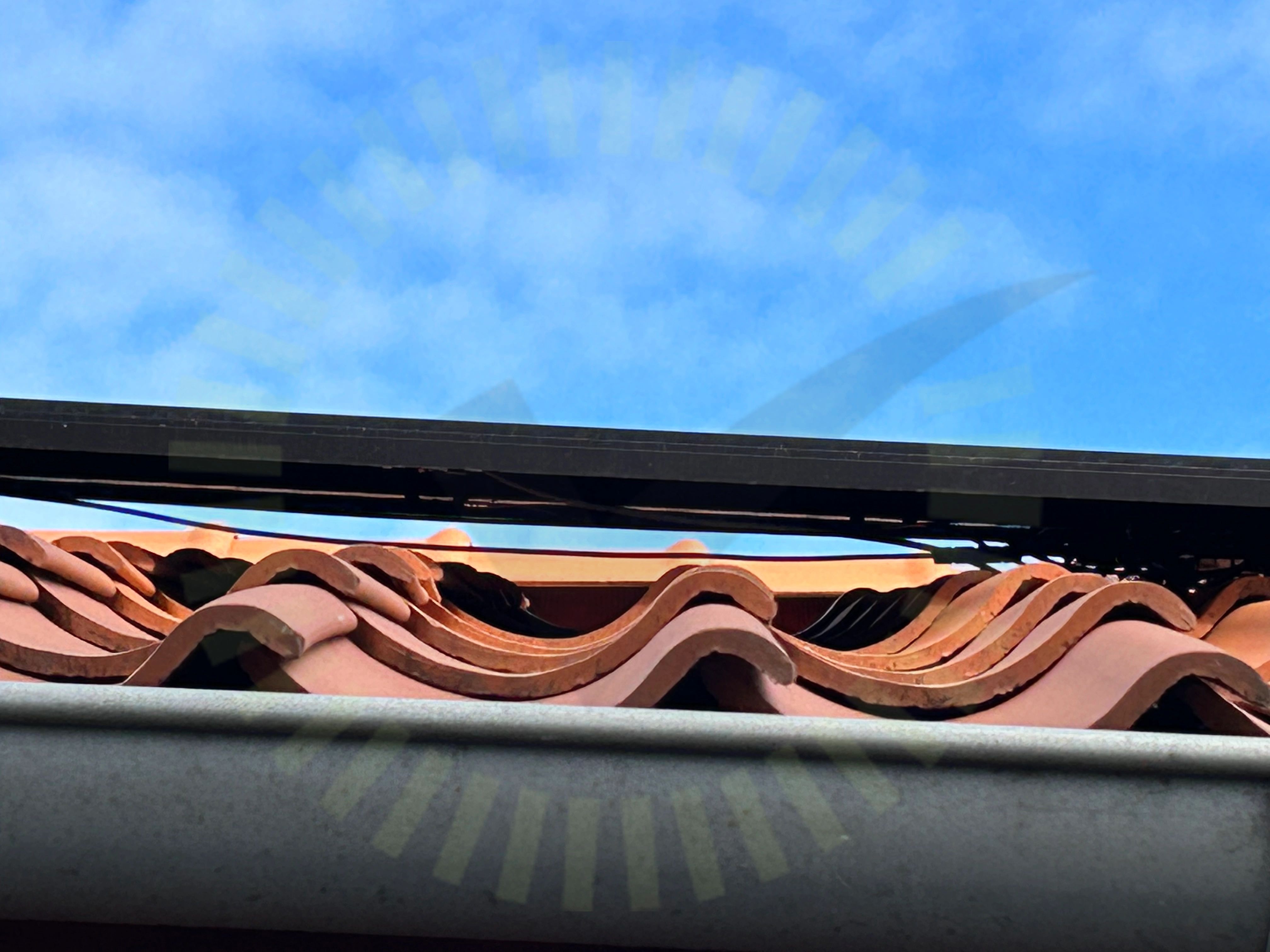

Kabeluppfästning

7.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng

7.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

7.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

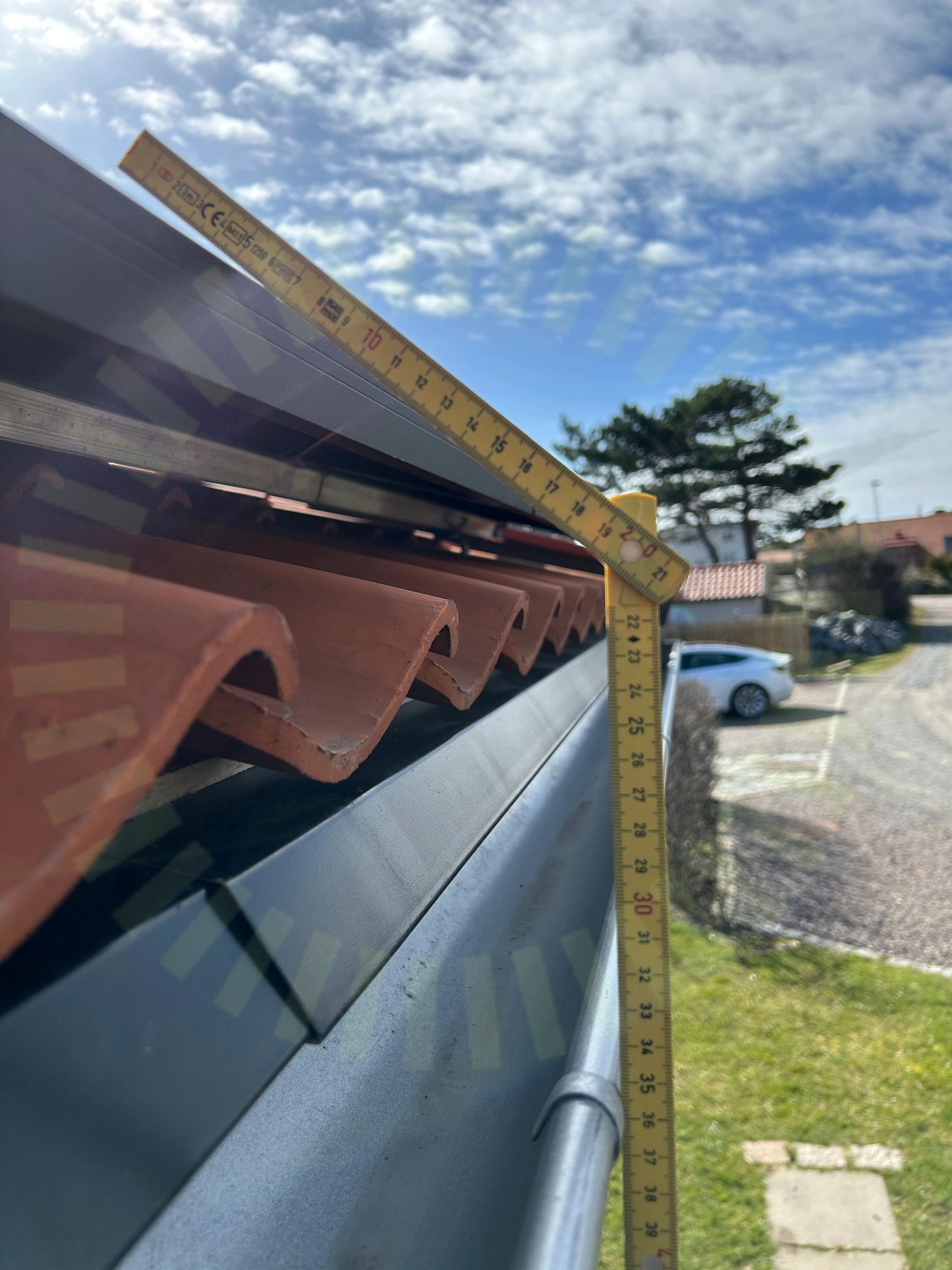

Säkerhetsavstånd

7.5 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

7.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/29
Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/29
Takgenomföring

uthus, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

1/15

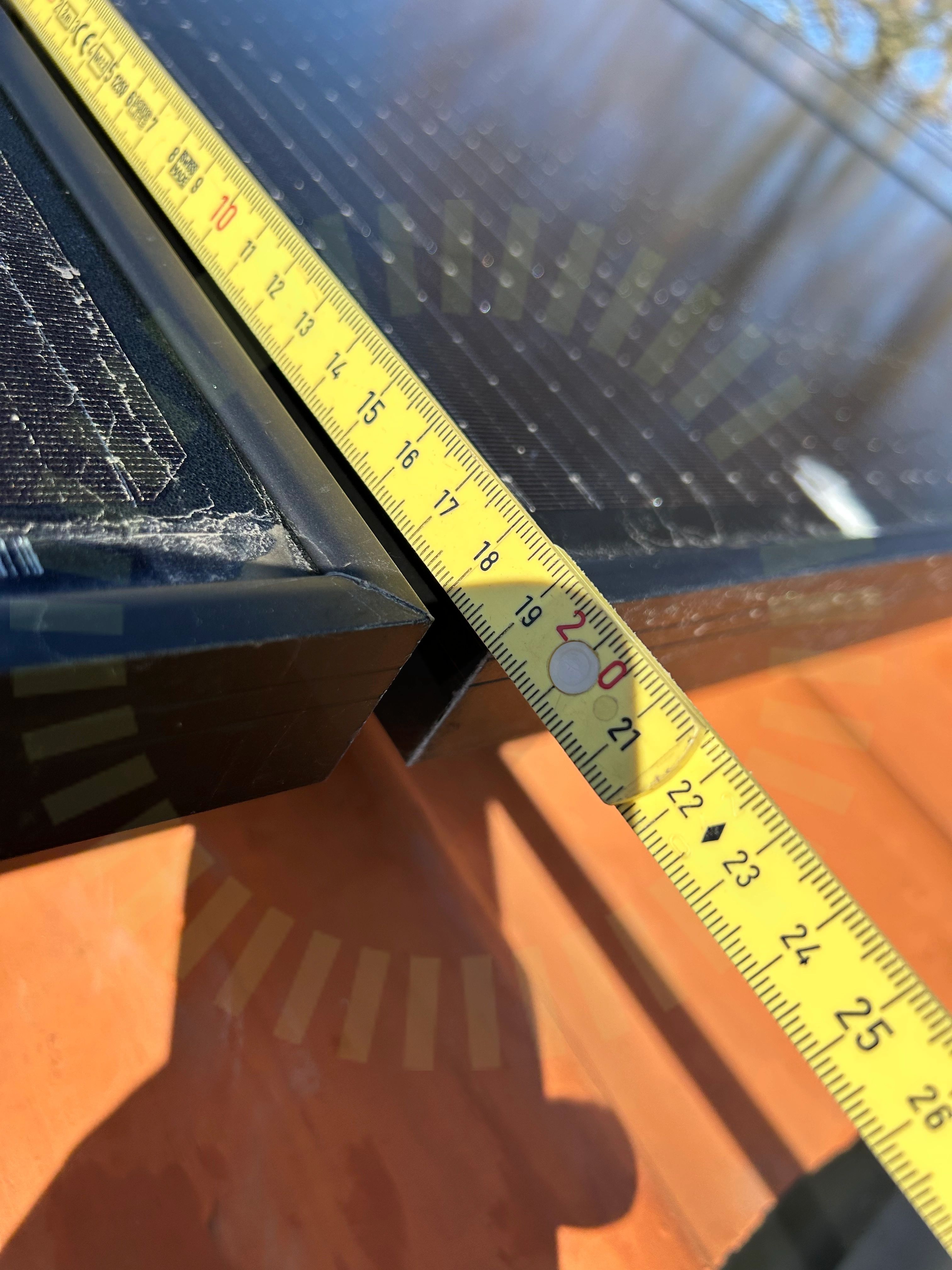

Klämmornas placering

8.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide

Godkända kontrollpunkter

11/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

3/15
KontakterKopplingslådaPanelkablagets böjradie
