Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solar Cellect AB

Datum

21 mars 2024

Ort

Mönsterås, Kalmar län
Jordning av chassi
DC Kontakter
PEN-ledare
94% godkända6% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemNordmount: Plåttak
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Solar Cellect AB

Installerad av Solar Cellect AB som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Denim: U N3 XXX BBG 108H

Godkända kontrollpunkter

15/16
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16
Föremål mot bakstycke

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

4/39
Anslutning av växelriktare

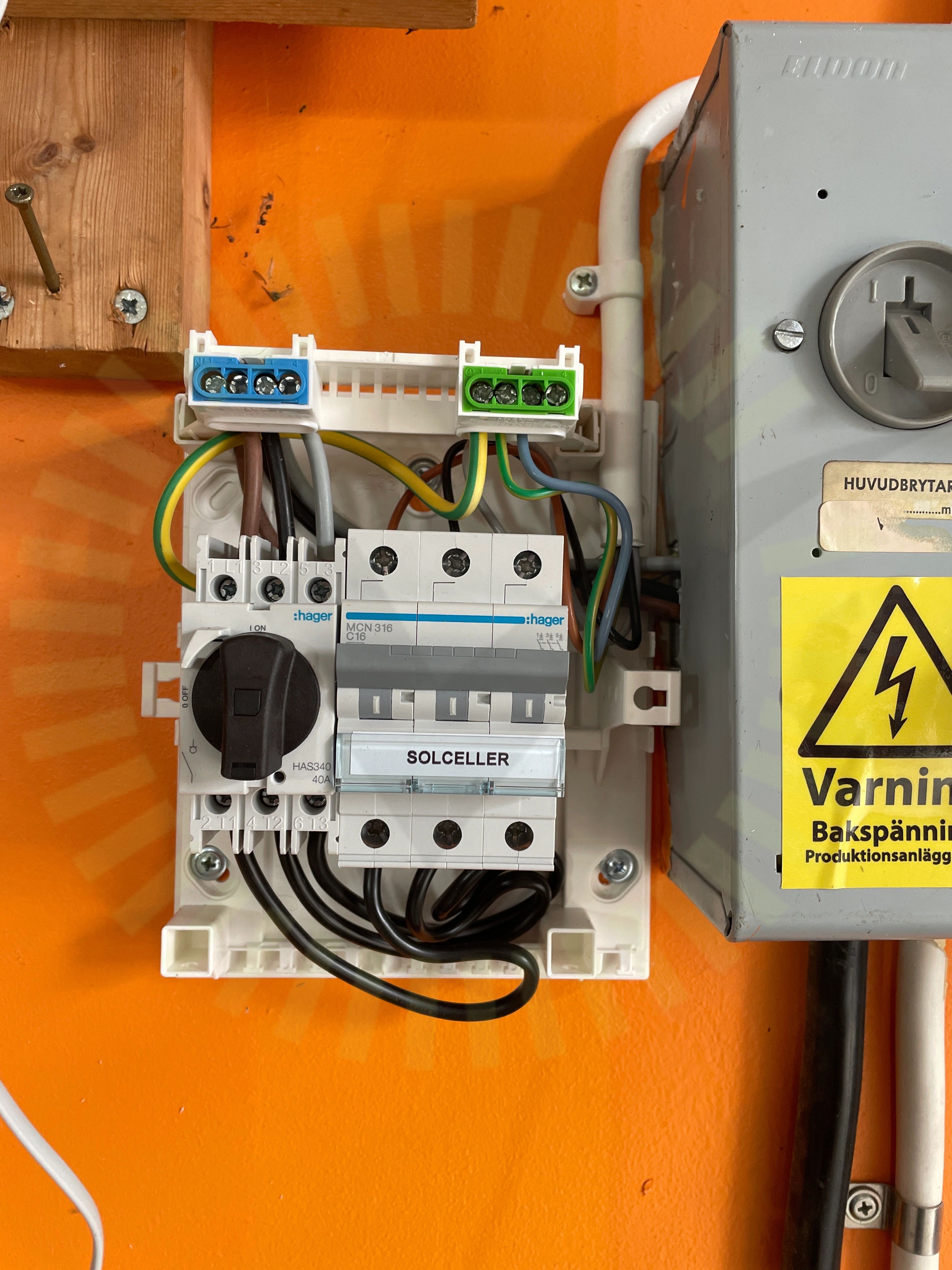

3.1 Anslutning av växelriktare

Inte godkänd

Växelriktarens neutral är ansluten till jordpunkt. Femledare framdraget till intilliggande undercentral och återgång till TN-C är ej tillåtet.

SS 436 40 00 (543.4.3)
DC Kontakter

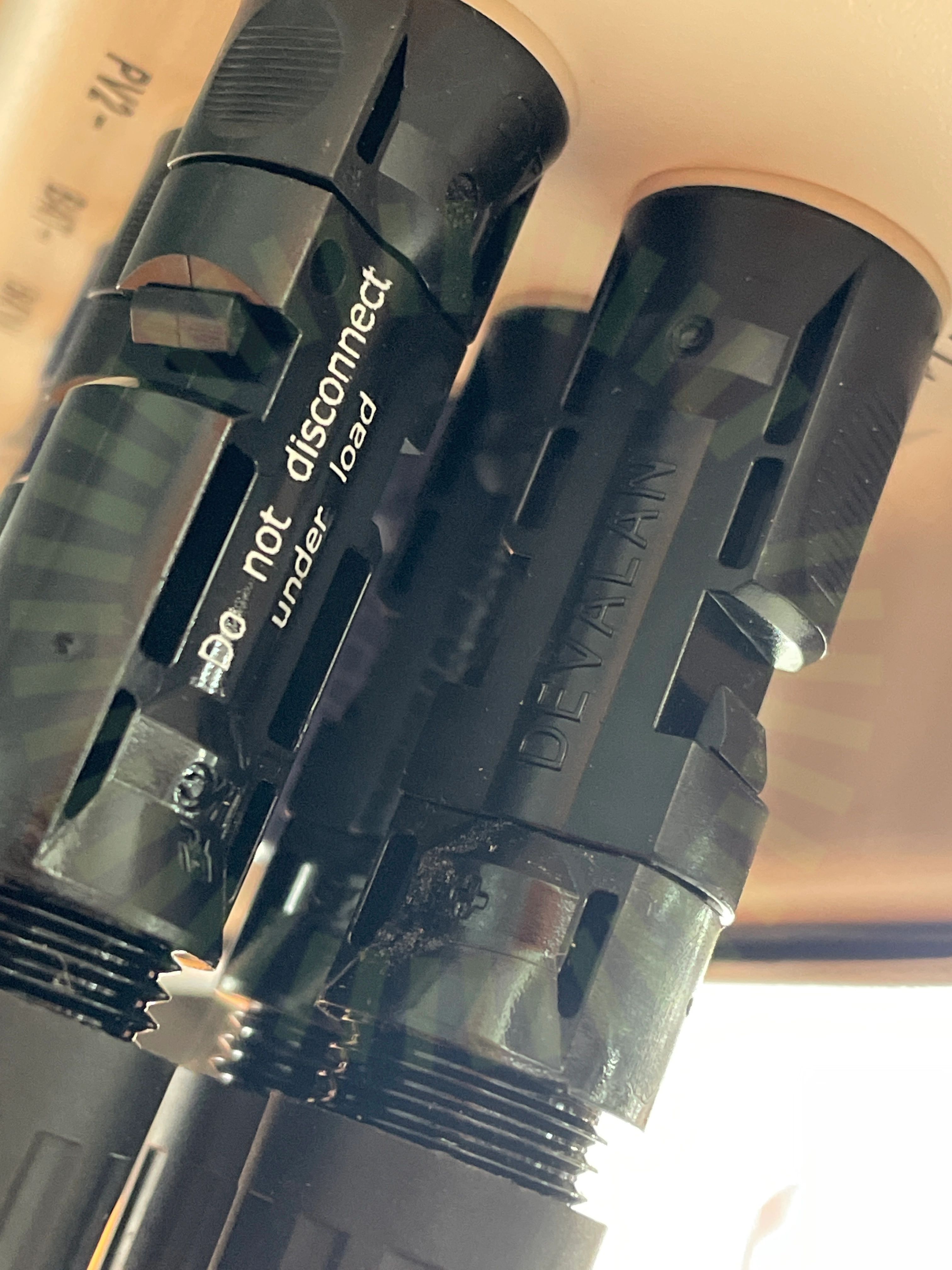

3.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare. Devalan kopplat mot Staubli.

SS 436 40 00 (712.526)
Jordning av chassi

3.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
Kablagets böjradie

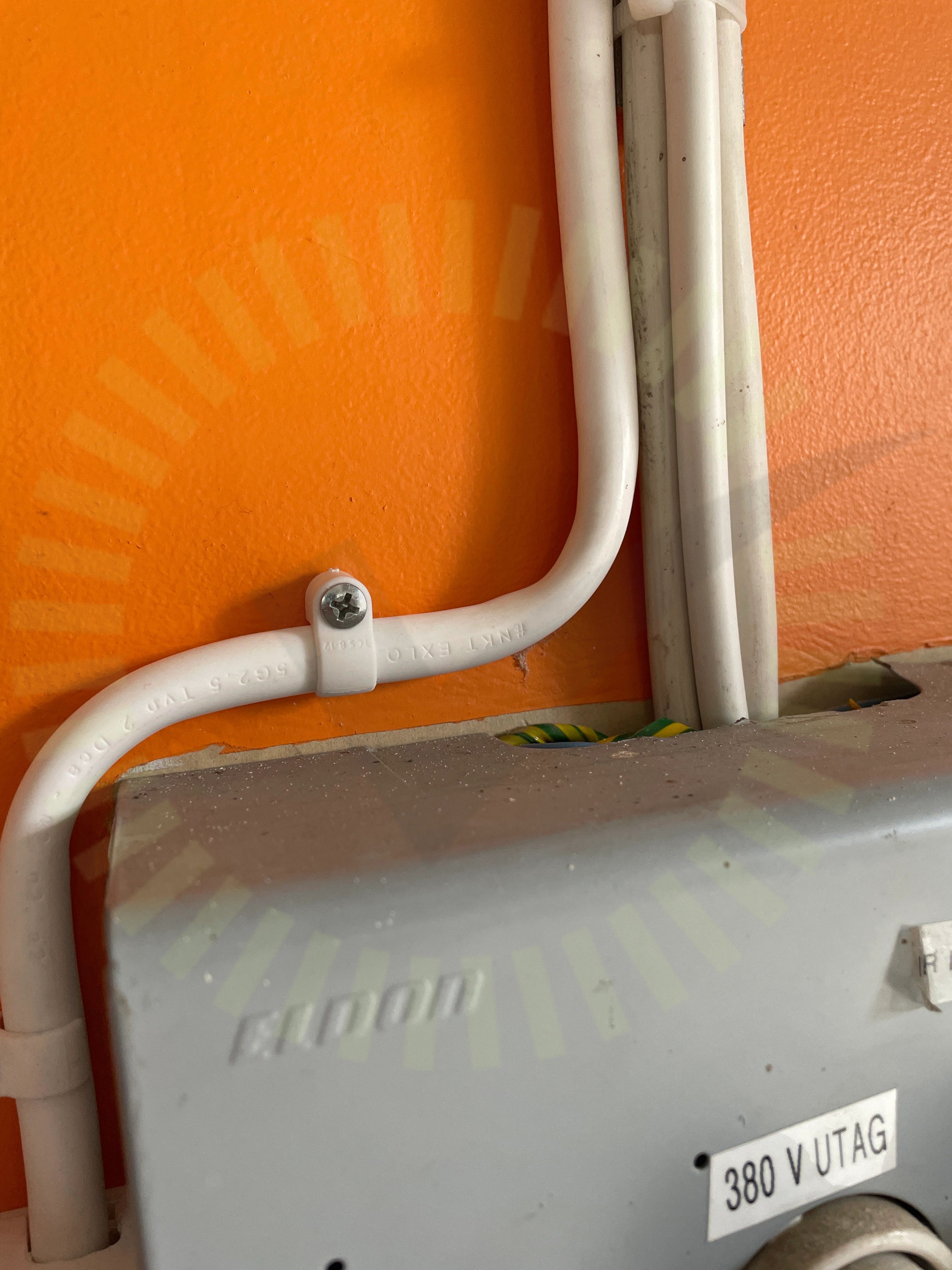

3.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

35/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Nordmount: Plåttak

Anmärkningar

1/19
Kabeluppfästning

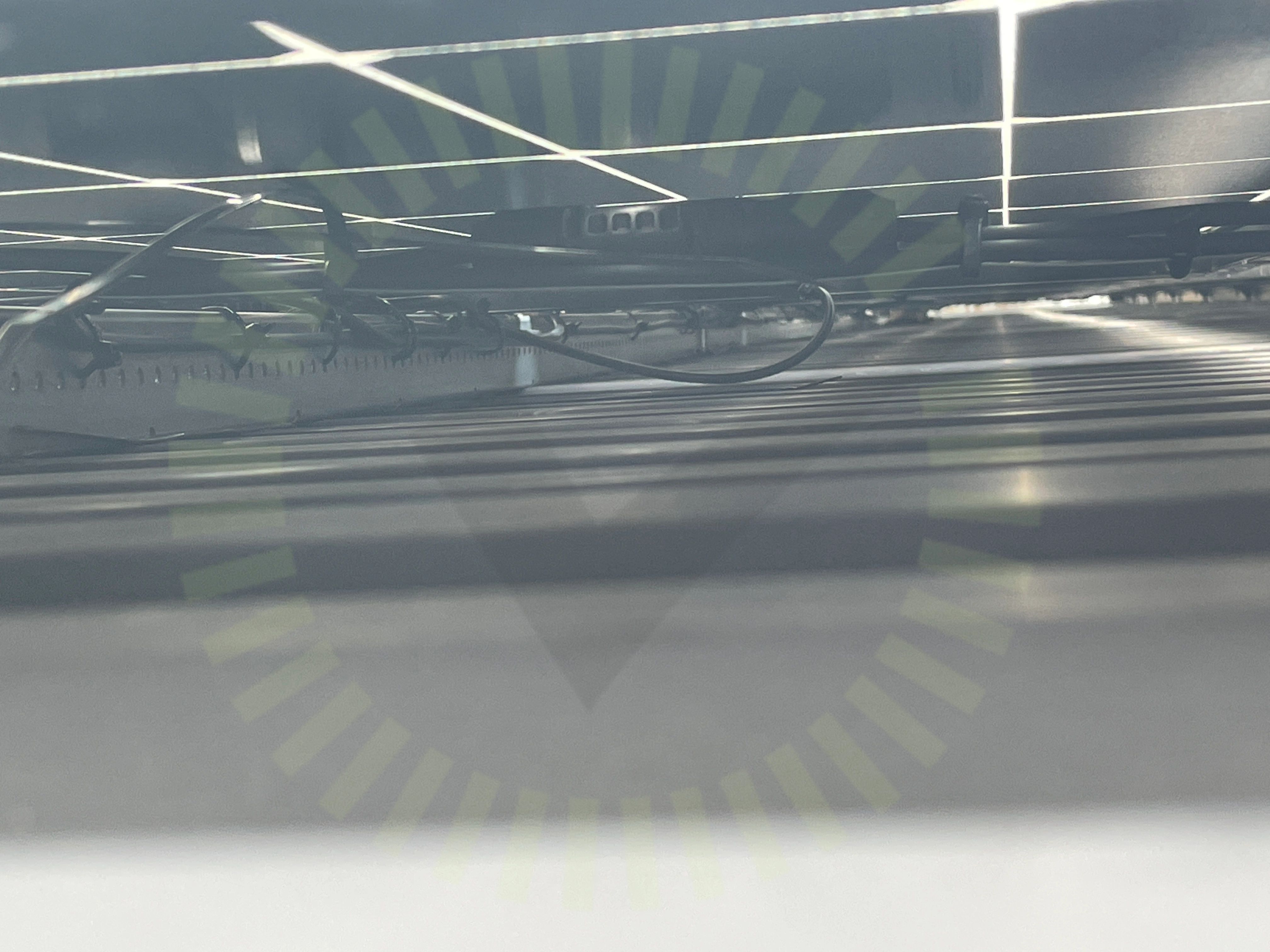

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

18/19
CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/11
PEN-ledare

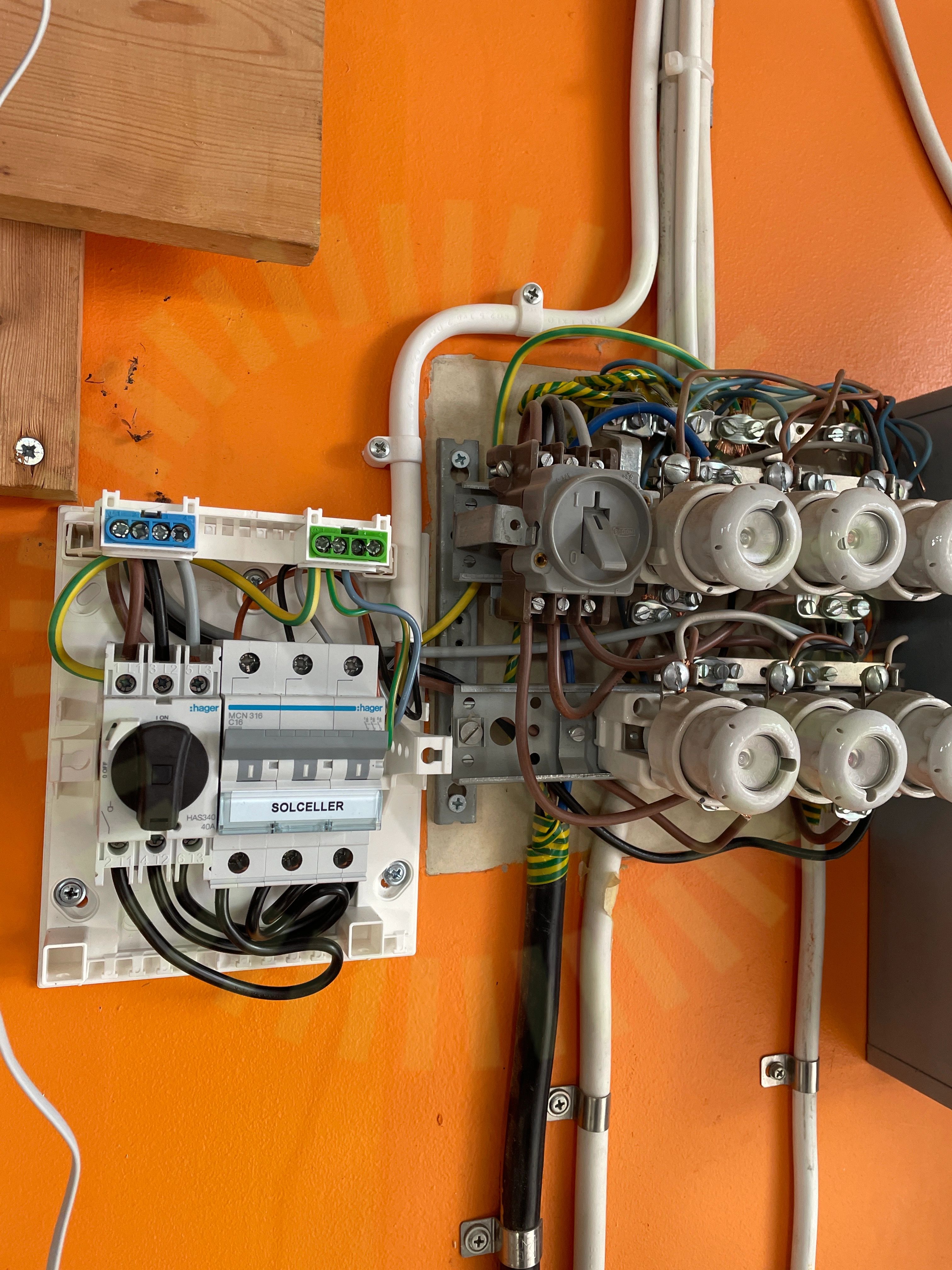

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

10/11
InfästningInfästningIP-KlassningIP-KlassningKabelinföringarKabelinföringarPlaceringPlaceringSkydd mot beröringSkydd mot beröring
