Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Söderens

Datum

26 juni 2023

Ort

Landvetter, Västra Götalands län
Skenornas infästning
Panelramar separerade
Kopplingslåda
89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Panntak , Trina: TSM-DE09R.05 405-425W

Anmärkningar

5/14
Föremål mot bakstycke

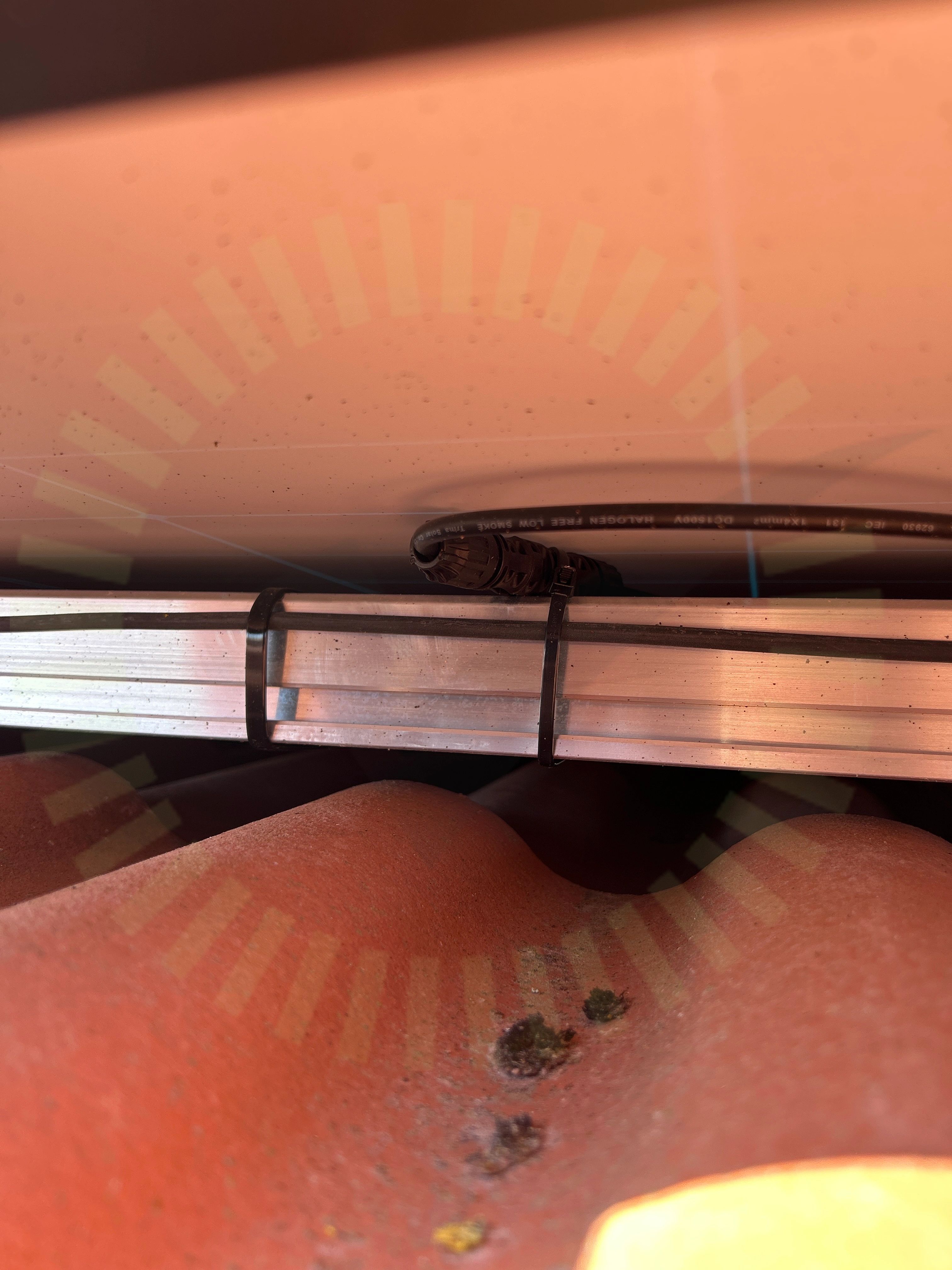

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Kontaktdon

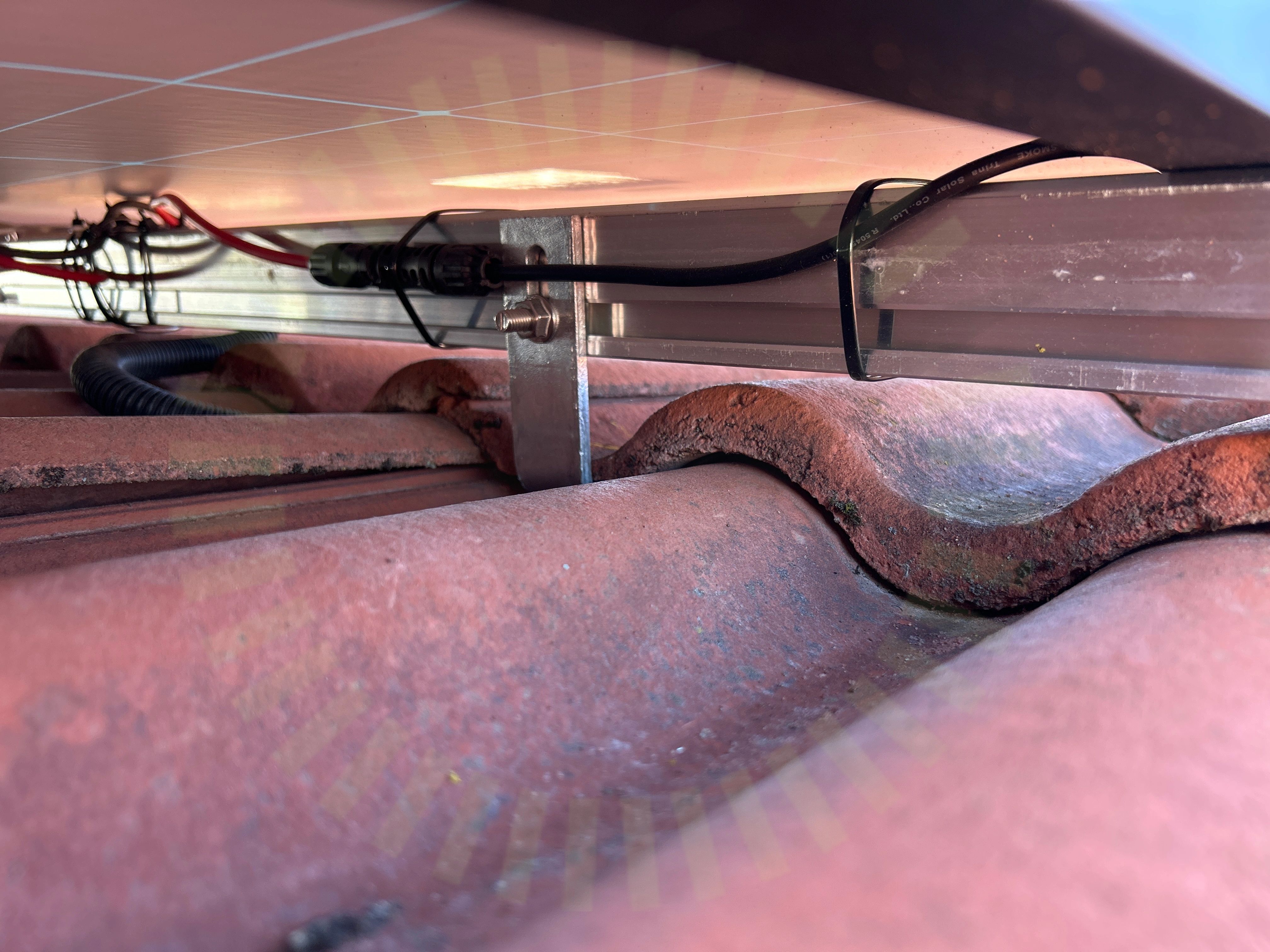

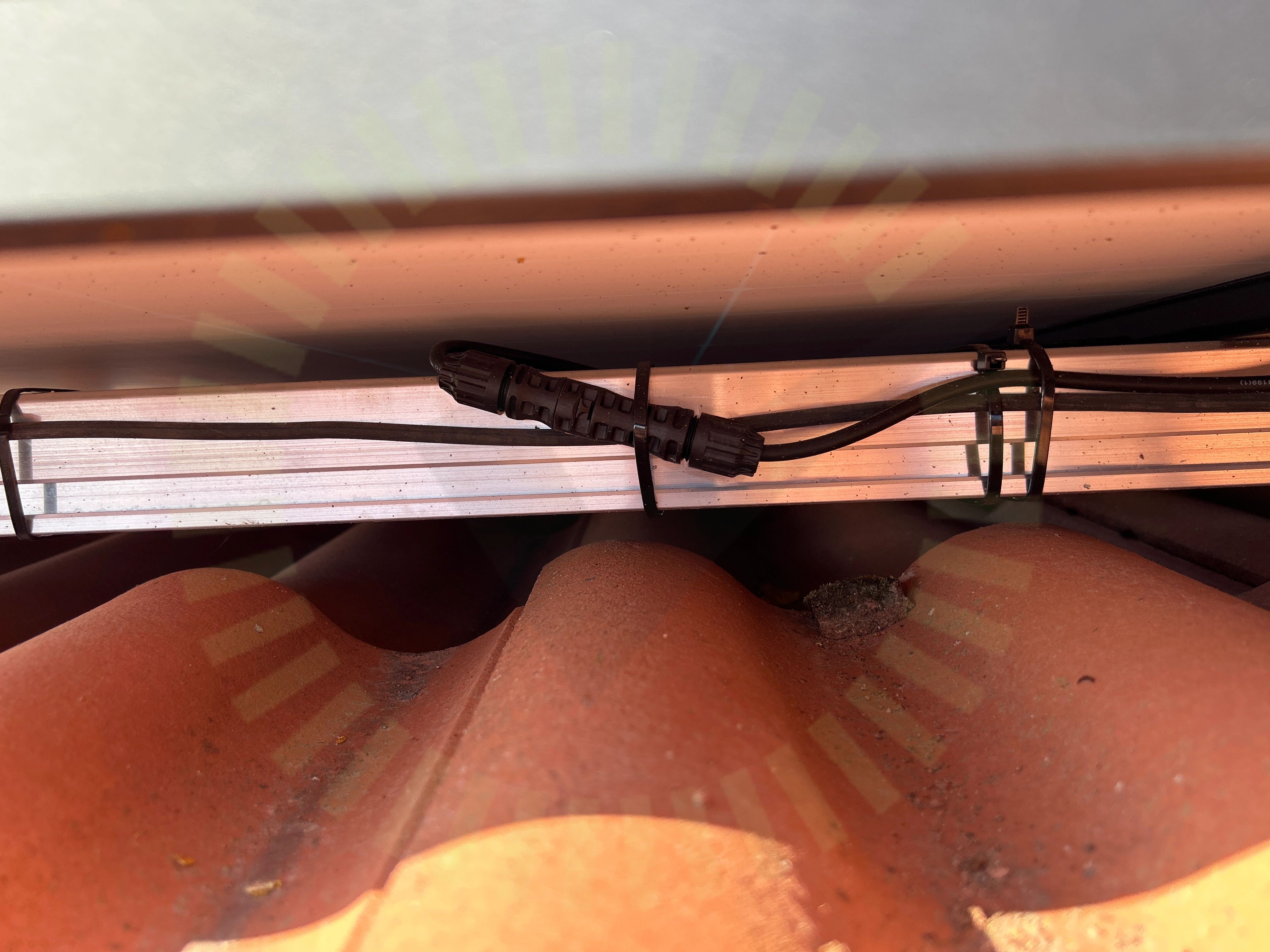

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Kopplingslåda

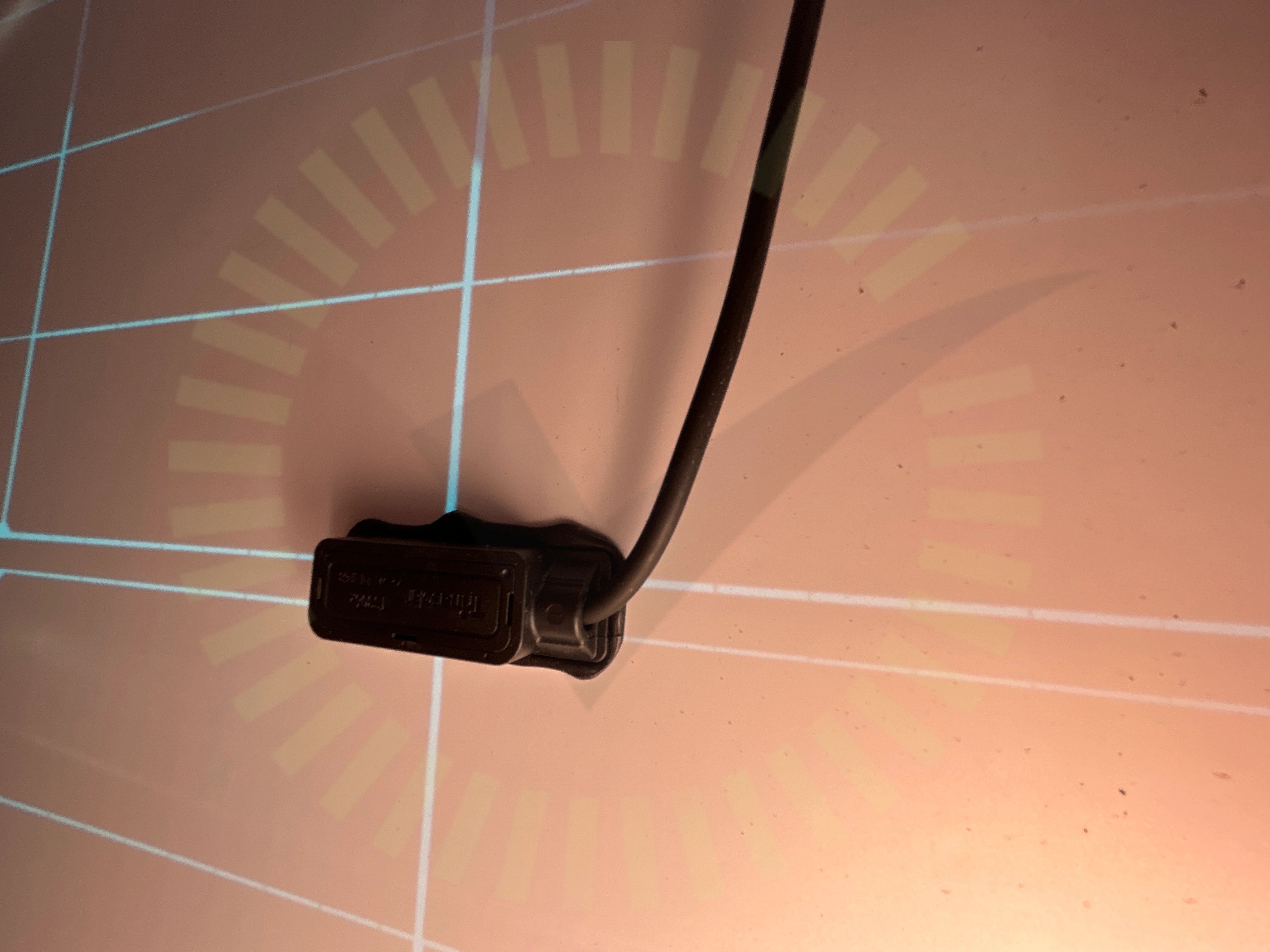

2.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Panelkablagets böjradie

2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Panelramar separerade

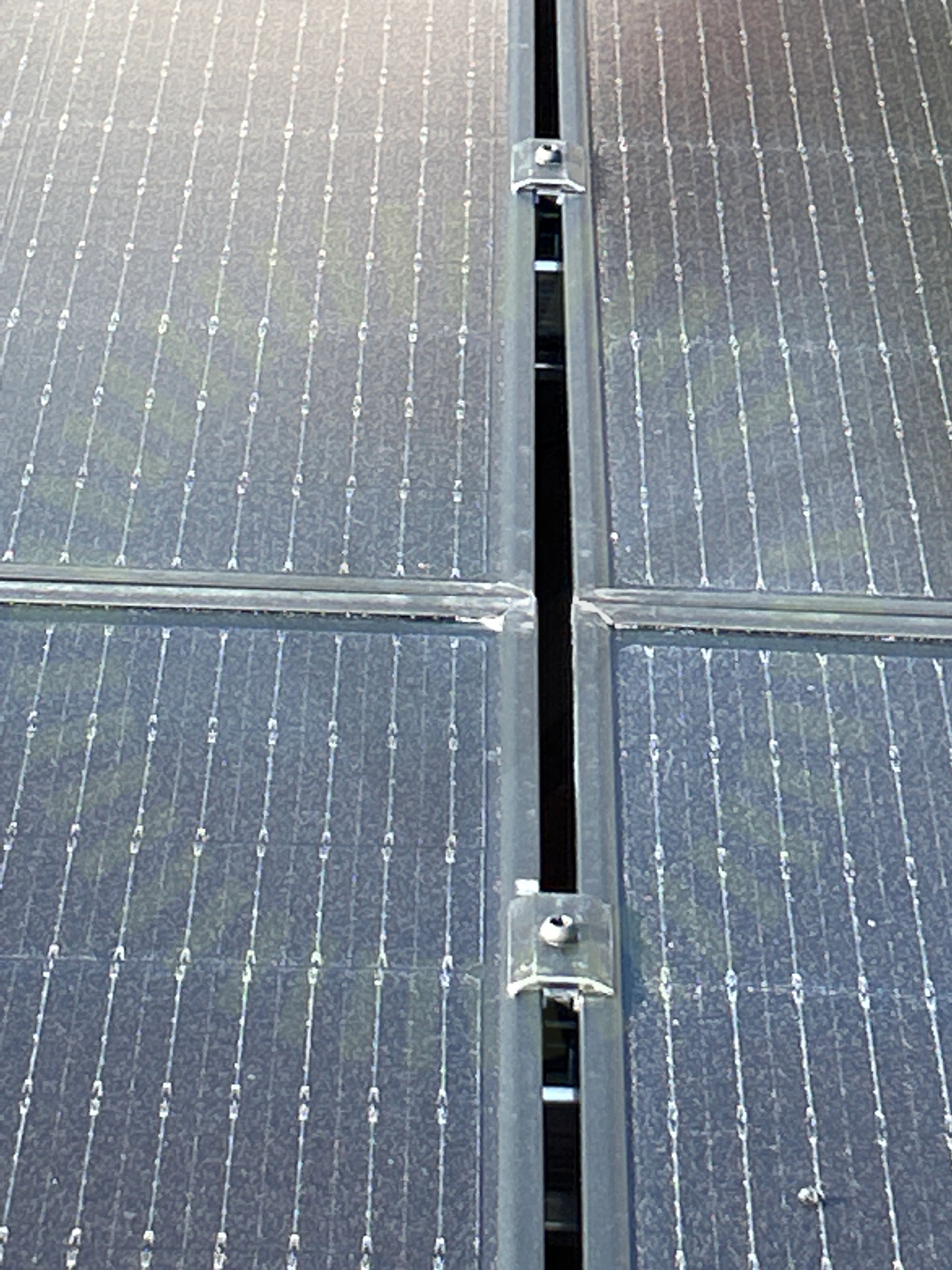

2.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

Godkända kontrollpunkter

9/14
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Panntak , Van der Valk: ValkPitched - Clamp

Anmärkningar

2/20
Skenornas infästning

3.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Bulten ner till vänster i bild ligger inte vertikalt. Svårt att ta bild på bulten.

Tillverkarens anvisningar

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

16/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning RåspontInfästning TakstolInfästningarnas CC måttKabeldragning mellan takytorKabeluppfästningMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas överhängSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

2/20
Avstånd pannaSkenornas skarv

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/36
AC Böjradie

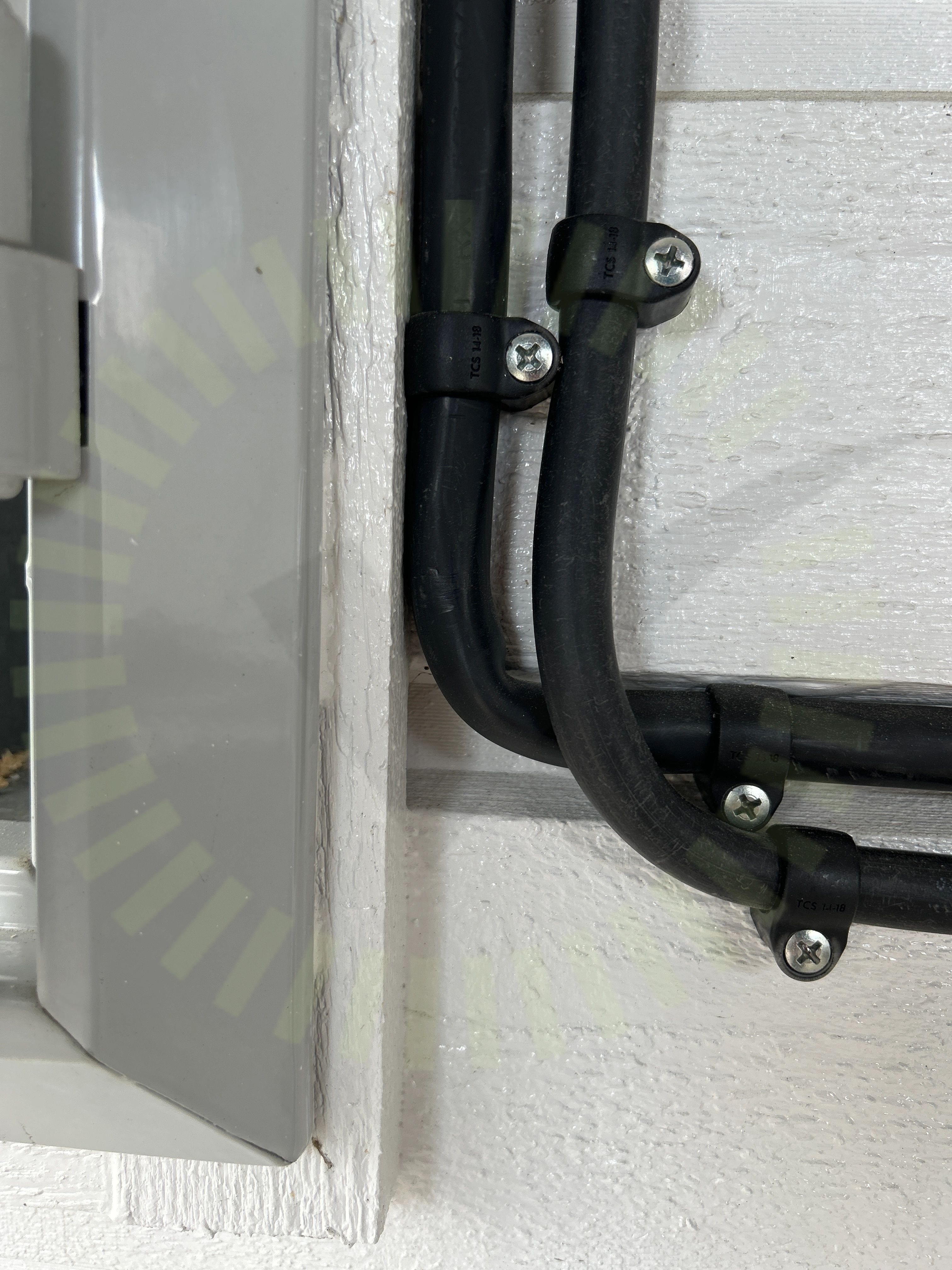

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabelns mantel är skadad.

Jordning av chassi

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

34/36
AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
