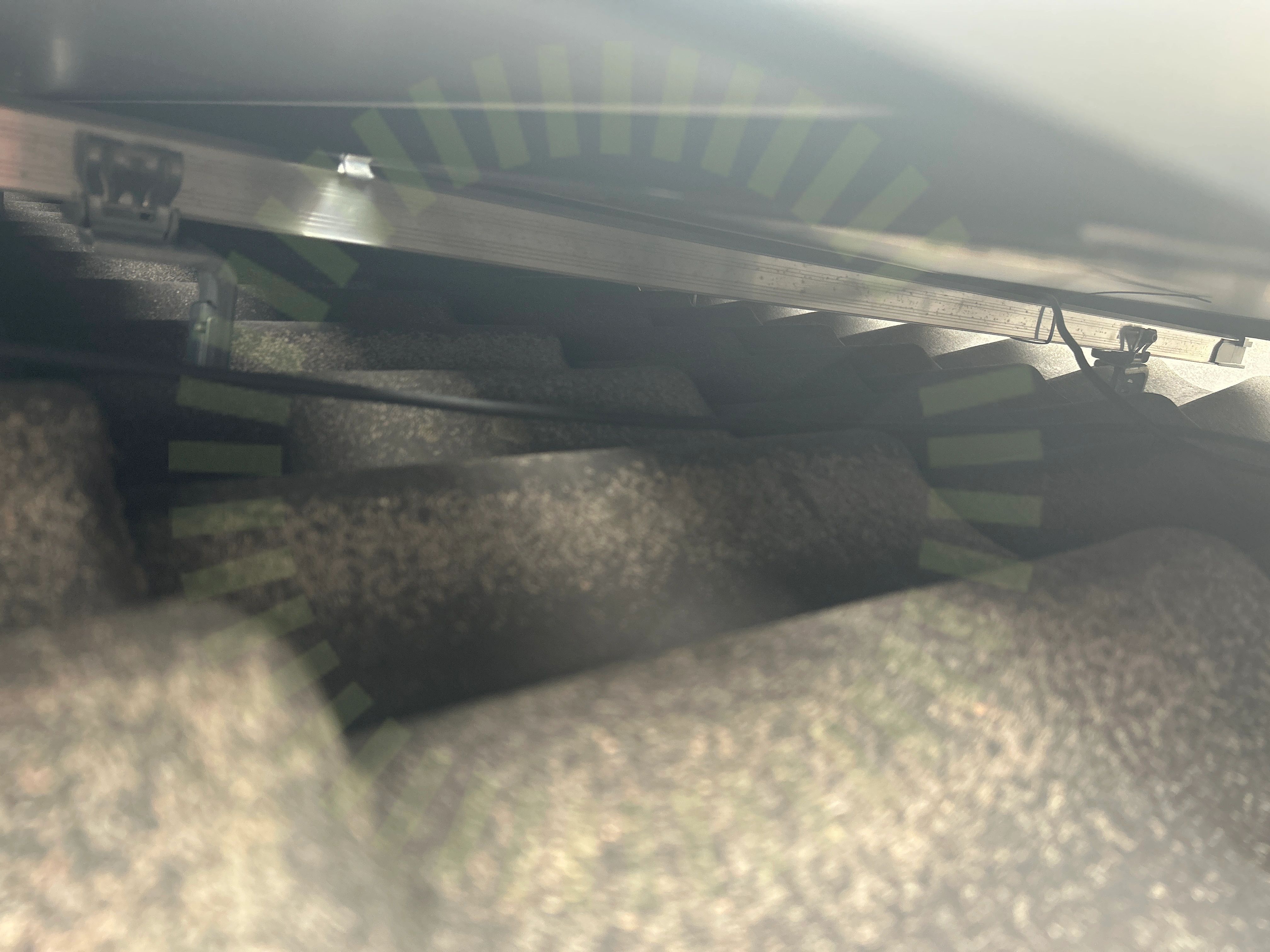

5.1 Avstånd mellan takkrokar
Inte godkändAvstånd mellan takkrokar överskrider uträknade gränser. Uppmätt 100cm.
BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17
Besiktningsrapport
8.6
Installation genom
Solcellen.nu
Datum
17 februari 2023
Ort
Tyresö, Stockholms län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare DC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1Avtal
Batteri
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak, ESDEC Lutande Panntak
Anmärkningar
5/26
5.2 Kabeluppfästning
Inte godkändHängande kablage. Tillförlitlig uppfästning saknas
SS 436 40 00 (712.521.101 och 522.8.4)
5.3 Skena överhäng
Inte godkändSkenans överhäng överskrider tillverkarens gränser. Uppmätt 40cm
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
5.4 Takgenomföring
Inte godkändTakgenomföring är inte tätad
5.5 Ändfästen
Inte godkändSkenornas utstick uppfyller inte tillverkarens krav
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12
Godkända kontrollpunkter
21/26Anpassade takpannorBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndklämmor
Tak, Longi: LR5-54HPB 390-410M
Anmärkningar
4/17
6.1 Dragavlastade
Inte godkändKablage utsätts för dragbelastning
SS 436 40 00 (522.8.3)

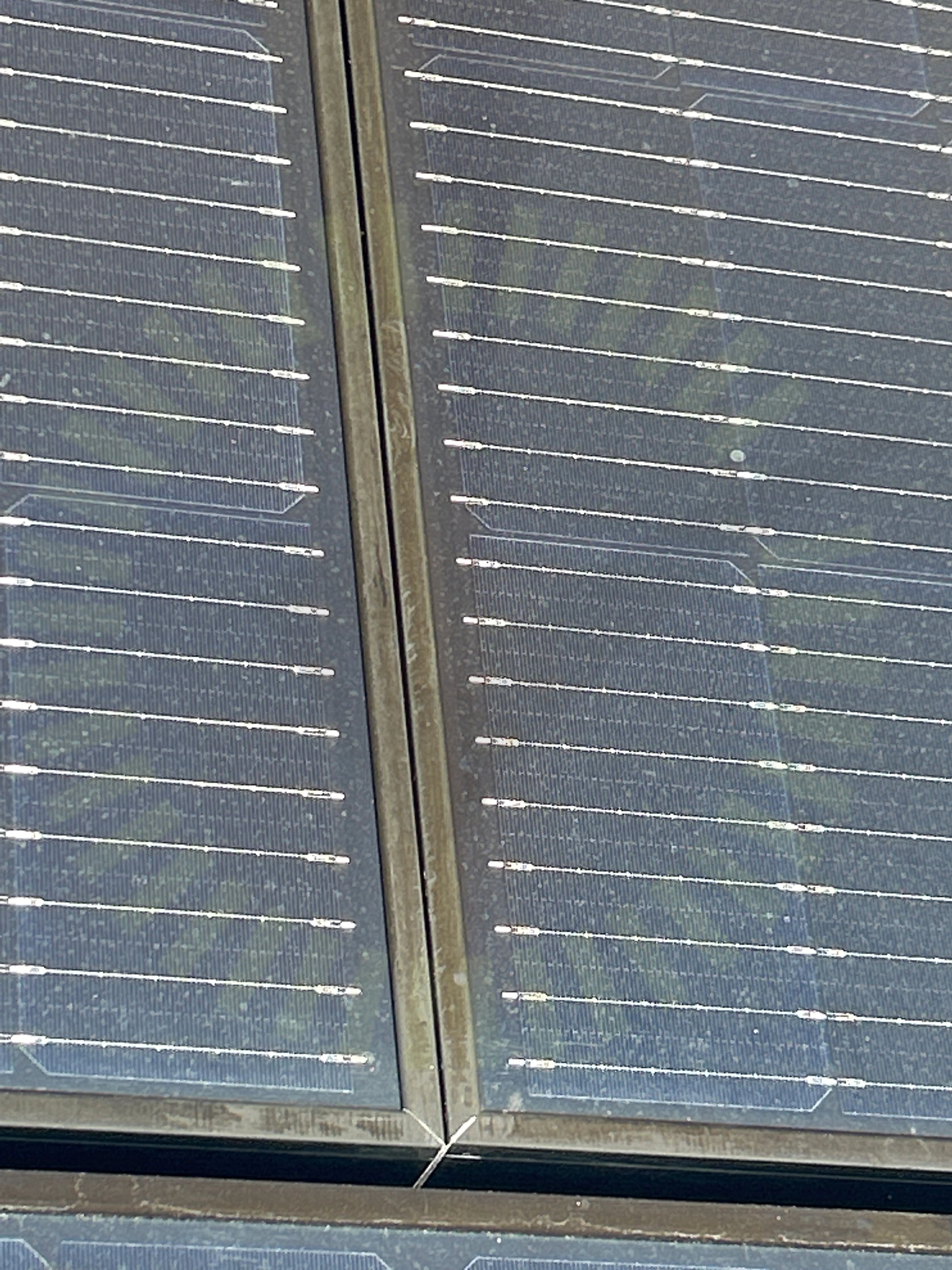

6.2 Mellanrum
Inte godkändPanelens ramar är inte separerade
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
6.3 Böjradie kablage
Inte godkändSkarp böj från panelens kopplingsdosa
6.4 Stress på kontakter
Inte godkändHängande kontakter
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKontakterPunktbelastningSkadorSkadorSkuggaSpänningar i ramSträngförläggningÖverlappning
Varselmärkning
Anmärkningar
1/47.1 Varning för likspänning
Inte godkändMärkning saknas
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
1/26
8.1 Avståndskrav
Inte godkändVäxelriktaren är inte placerad enligt tillverkarens anvisningar. Uppmätt 40,5cm till tak.
SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.
Godkända kontrollpunkter
25/26AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningMätprotokoll DCSträngschemaSäkringVinkelVäxelriktarens kontakter
