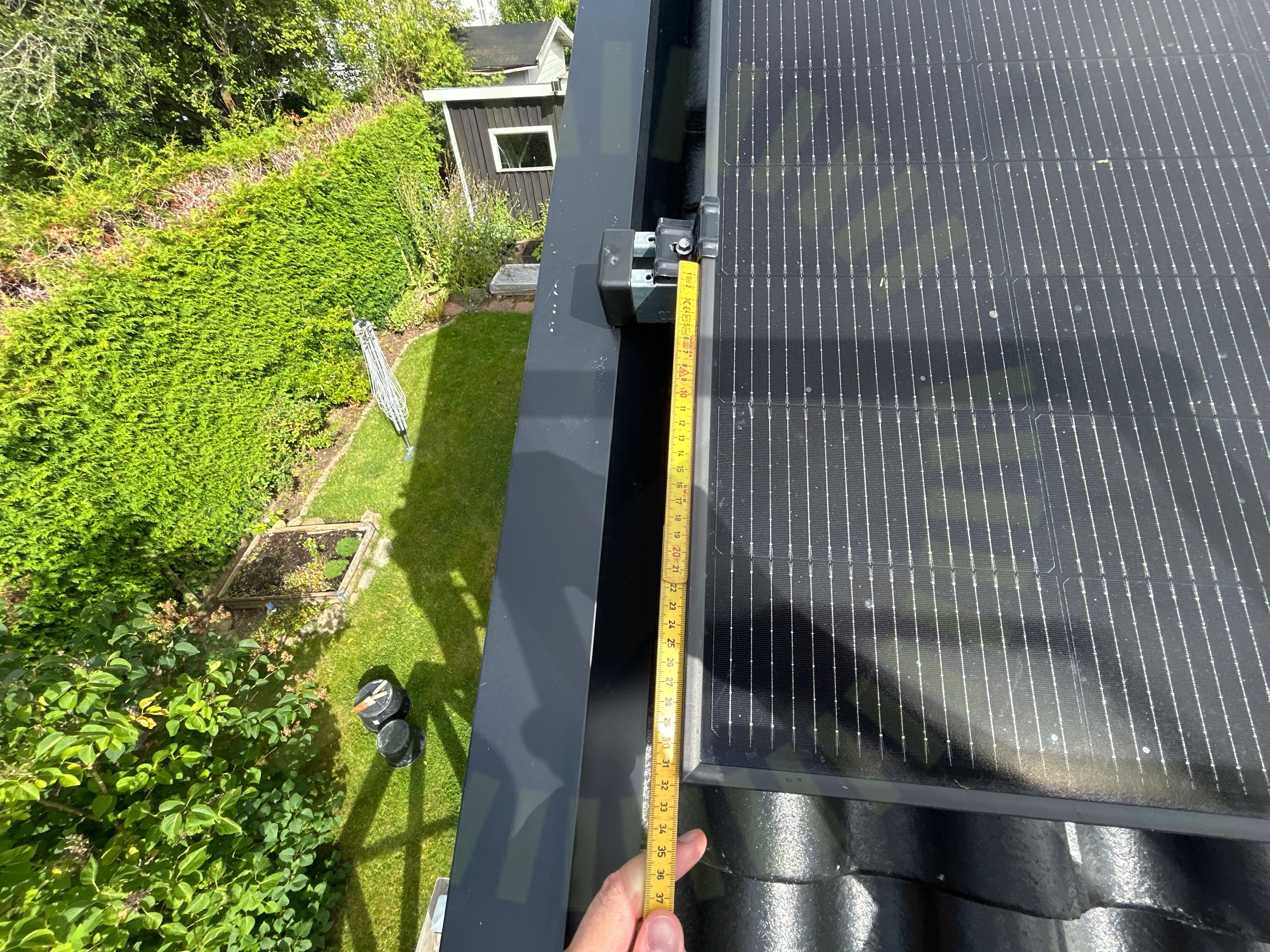

3.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 12
Besiktningsrapport
8.9
Installation genom
GoSol Energi
Datum
6 augusti 2025
Ort
Eslöv, Skåne län
94% godkända6% ej godkända
Om installationen
Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemWeland Stål: Pannfäste Läkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Tak 1: DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
1/18Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1: Weland Stål: Pannfäste Läkt
Anmärkningar
3/22
4.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

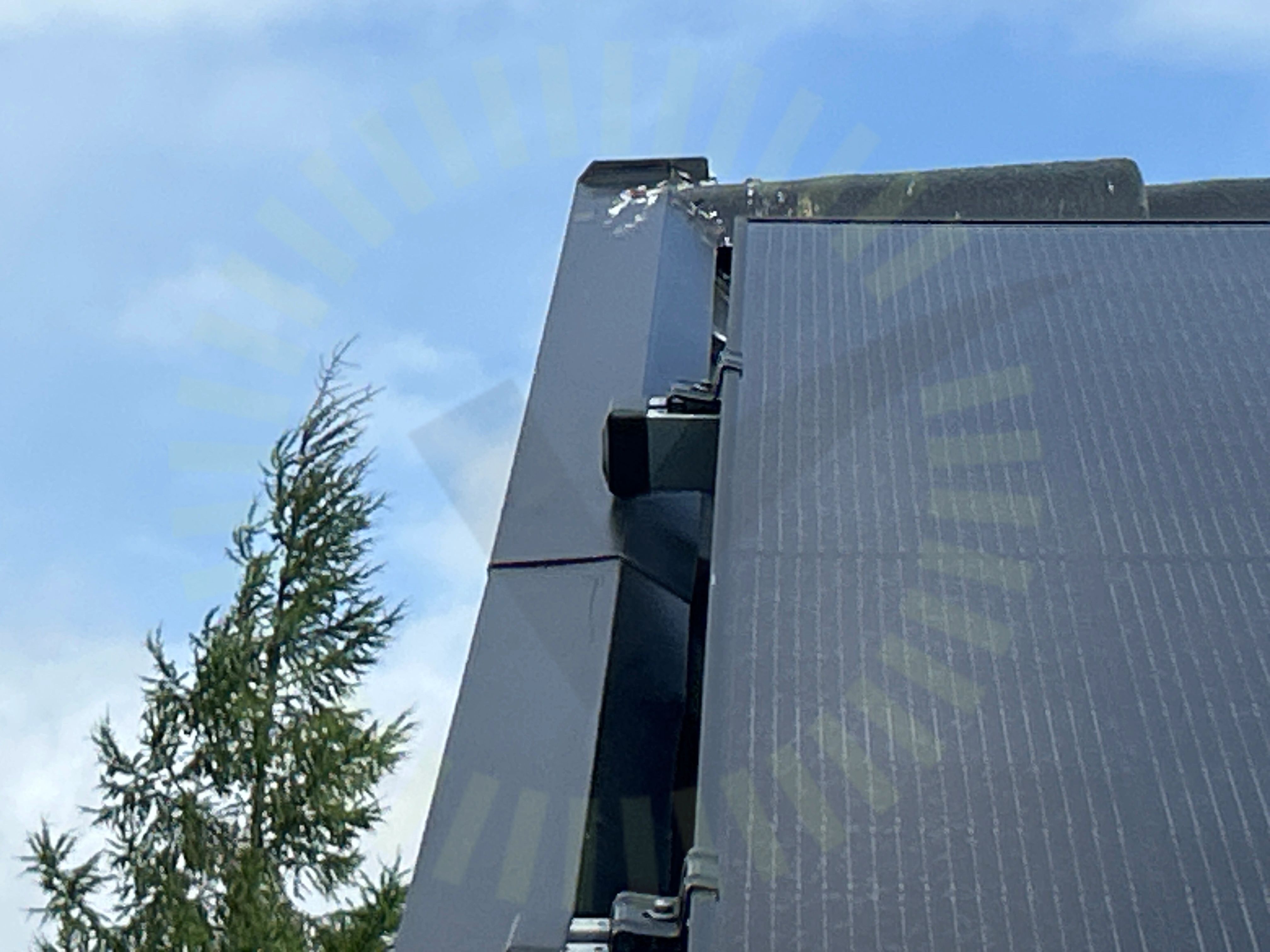

4.2 Ändklämma
Inte godkändBottendel av Ändklämma ligger ej korrekt i skena. Bild tagen på klämman längst upp till vänster om man tittar på panelerna från altanen.
4.3 Takkrokarnas CC
Inte godkändTakkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. T.ex är avståndet på översta skenraden 105 och anges får lov att vara max 75 i lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
19/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Varselmärkning
Anmärkningar
1/45.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/34
6.1 Anslutning av ledare
Inte godkändL3 ovansidan av växelriktarens säkring sitter ej ordentligt fast i plint. L3 undersida huvudbrytare har ett par kardeler som missat plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
33/34AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabelareaKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
