4.1 Buntband över kontakt
Inte godkändBuntband får inte placeras över kontakternas höljen.
MA711 (se_en) Monteringsanvisningar, Sida 4
Besiktningsrapport
9.3
Installation genom
GoSol Energi
Datum
16 maj 2023
Ort
Nyköping, Södermanlands län
94% godkända6% ej godkända
Om installationen
Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörHuawei: Smart Power Sensor
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Kapsling
Godkända kontrollpunkter
8/8BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
5/15
4.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
4.3 Föremål mot bakstycke
Inte godkändKontakter trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

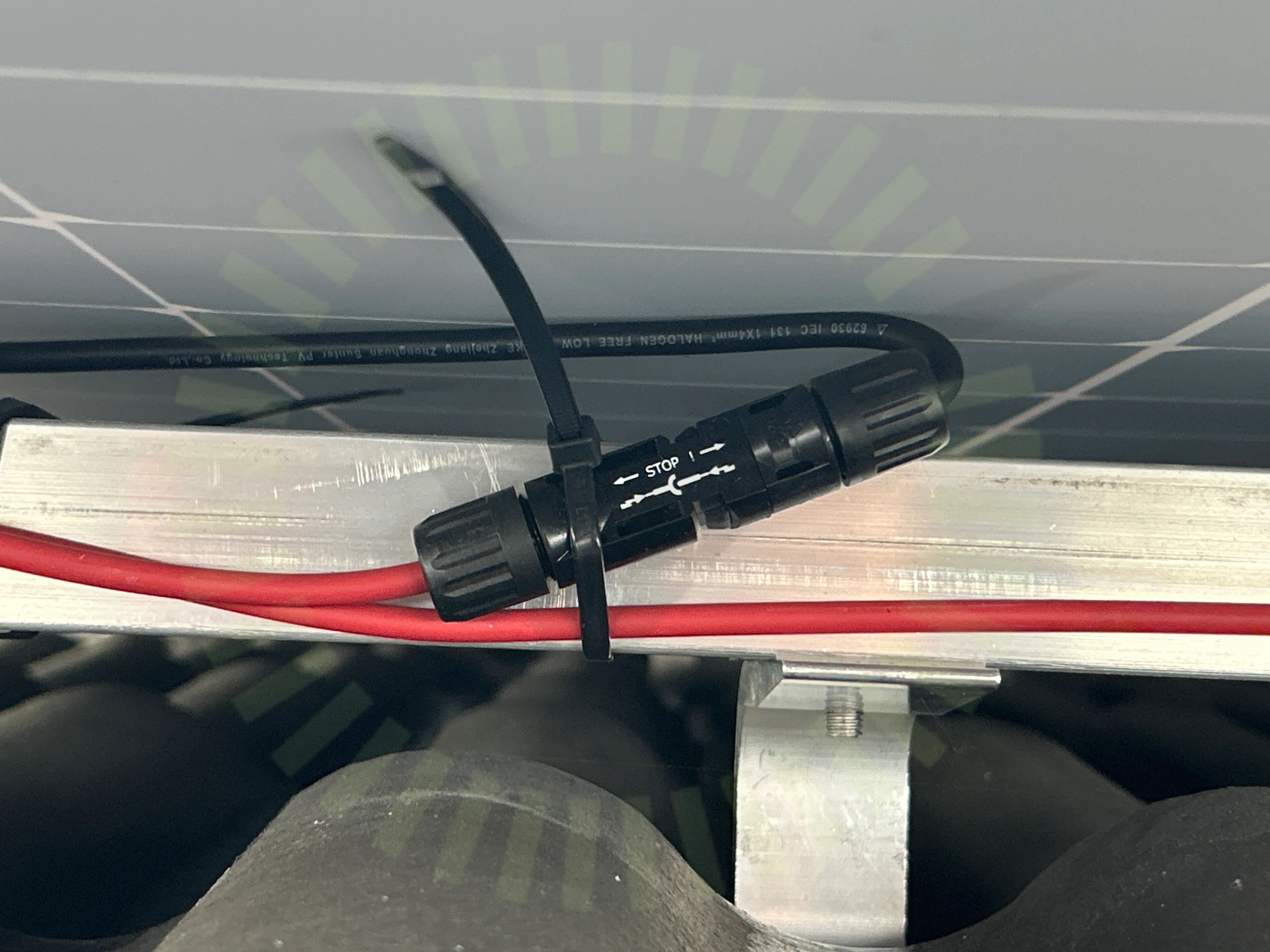

4.4 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
4.5 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
10/15DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
2/28
5.1 Infästning utanför takstol
Inte godkändKroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

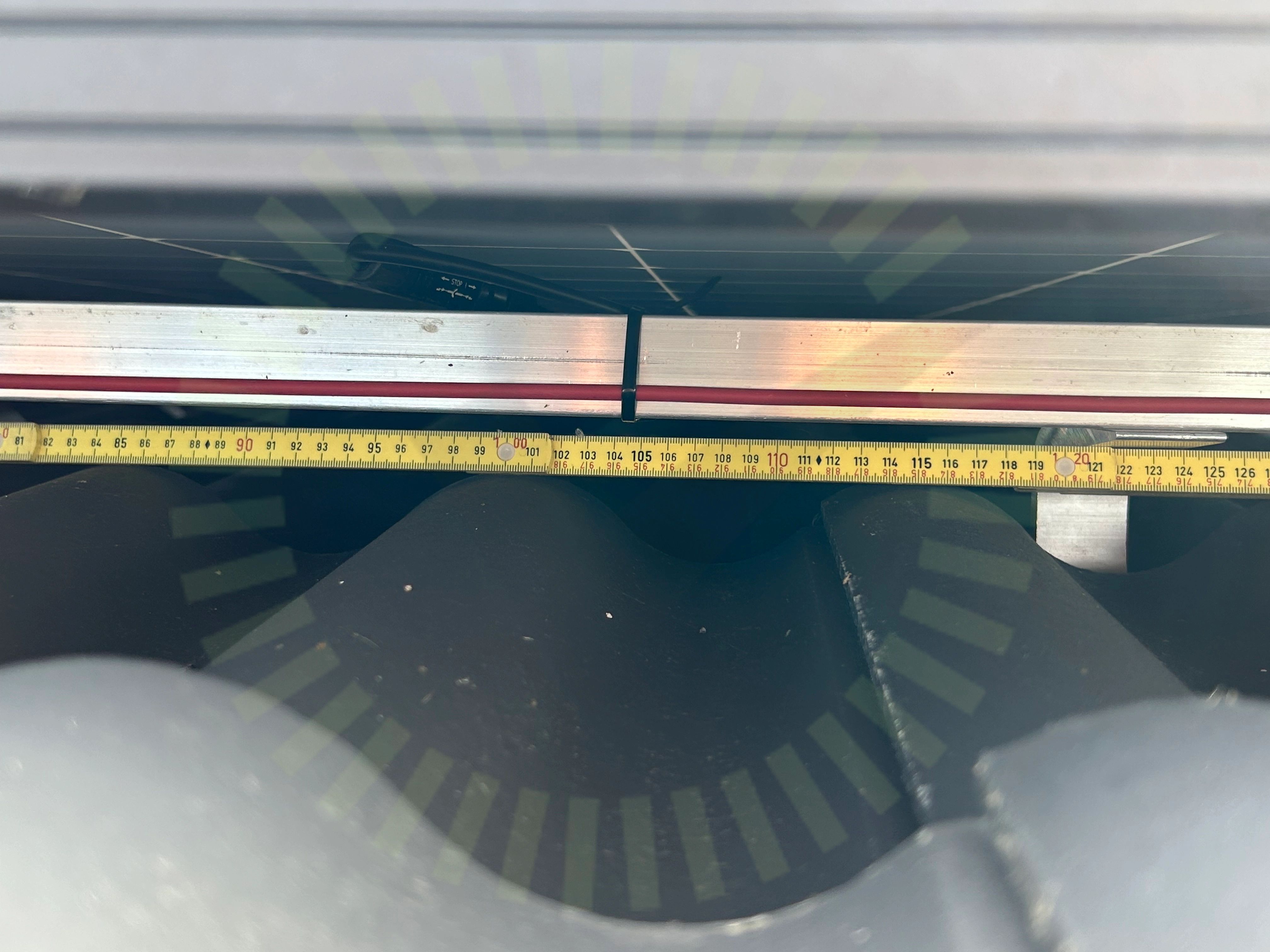

5.2 Takkrokarnas CC
Inte godkändInfästningarnas avstånd överskrider snö- och vindlastberäkningens gränser. Förekommer på både villatak och garage.
Snö- och vindlastberäkning
Godkända kontrollpunkter
24/28Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/28TakgenomföringTakstolsbredd
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
