Besiktningsrapport

9.2

Installation genom

Solcellen.nu

Datum

31 mars 2023

Ort

Rävlanda, Västra Götalands län

Klämmornas placering

Kabeluppfästning

DC Kontakter

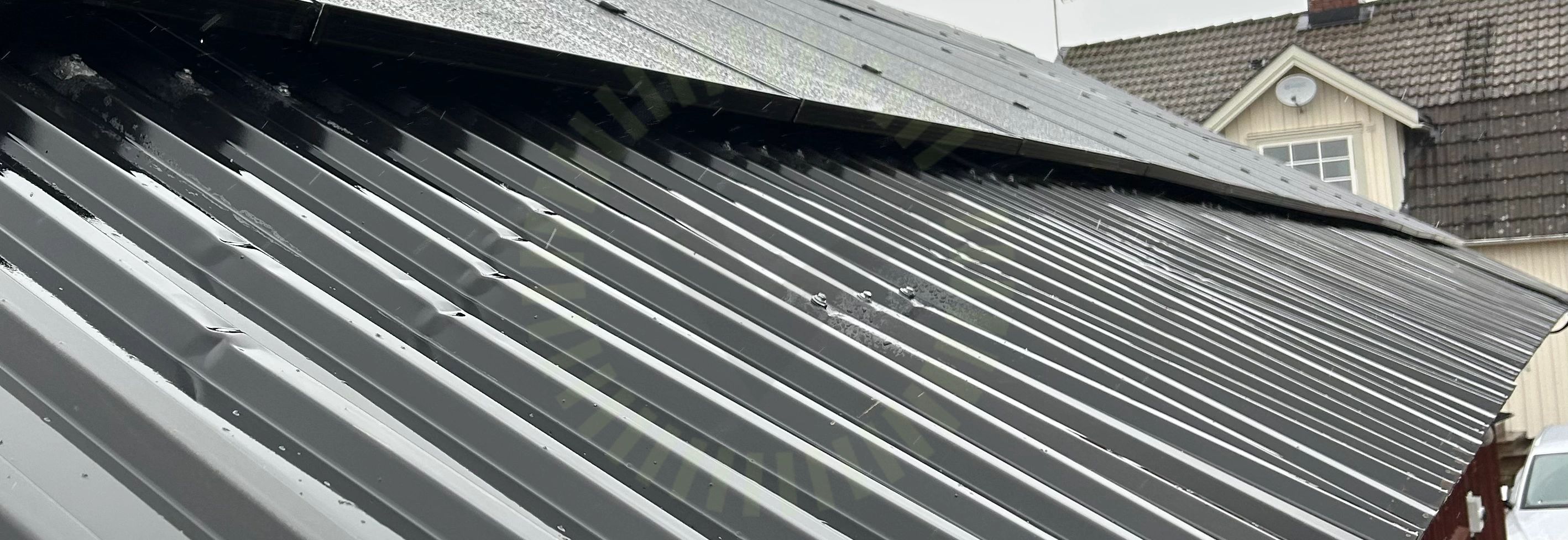

+ 3

89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR

MontagesystemESDEC Plåttak Kortskena

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörSäkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Plåttak Kortskena

Anmärkningar

1/24

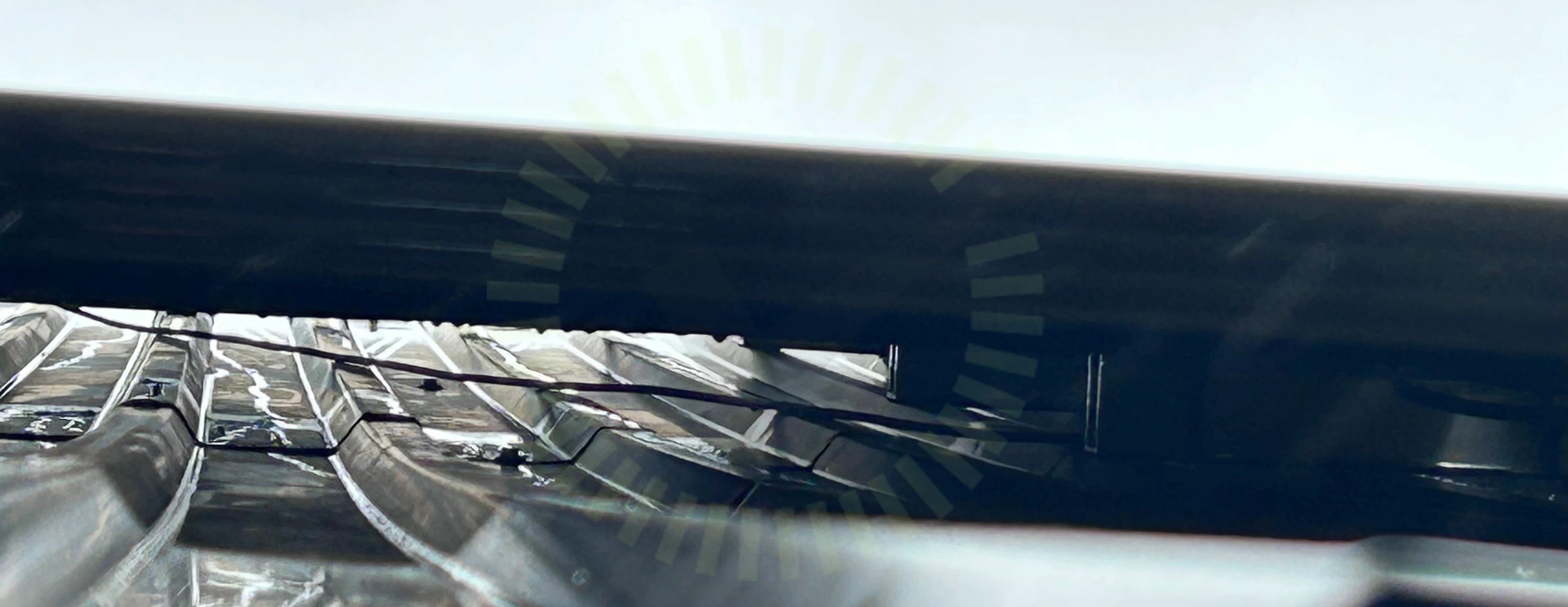

1.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

23/24

Antal skruvAnvänd infästningAnvänd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialInfästningarnas placeringKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekPlåtens tjocklekPlåtprofilShimsSkada på klämmorSkadorSkenans utstick för klämmaSkruvarnas monteringSnö- och VindlastberäkningSäkerhetsavståndTaklutningVäderbeständigt materialÄndklämmor

JA Solar: JAM60S20/21 355-375MR

Anmärkningar

1/17

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

12/17

Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

4/17

Förbindelse av kontakterKontakterKopplingslådaPanelkablagets böjradie

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

6/39

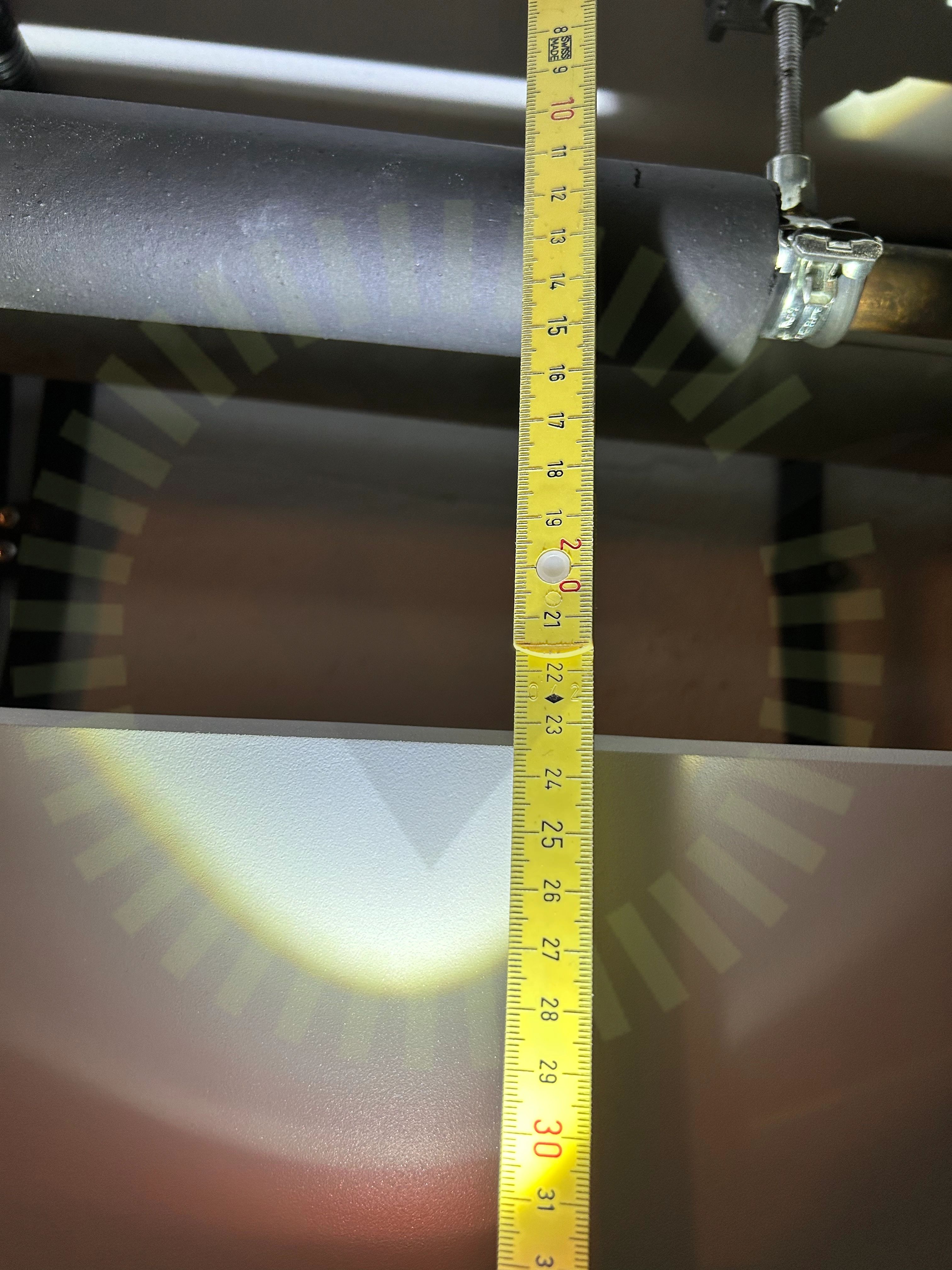

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

4.2 Avtal

Inte godkänd

I offerten är det avtalat om montage av 41 paneler på 2 olika takytor. Vid montage så visade det sig att det ena taket var av aluminium. Detta innebar att det monterades 38panel på en sida vilket överensstämmer med slut-dokumentationen

Avtal

4.3 DC Kontakter

Inte godkänd

Kontakternas förskruvningar är för hårt spända.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

4.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.5 Strängschema

Inte godkänd

Strängschema är otydligt. Anger inte vilka strängar som går in i respektive MPPT.

ELSÄK-FS 2022:1 (3 kap. § 6)

4.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

33/39

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Anmärkningar

1/6

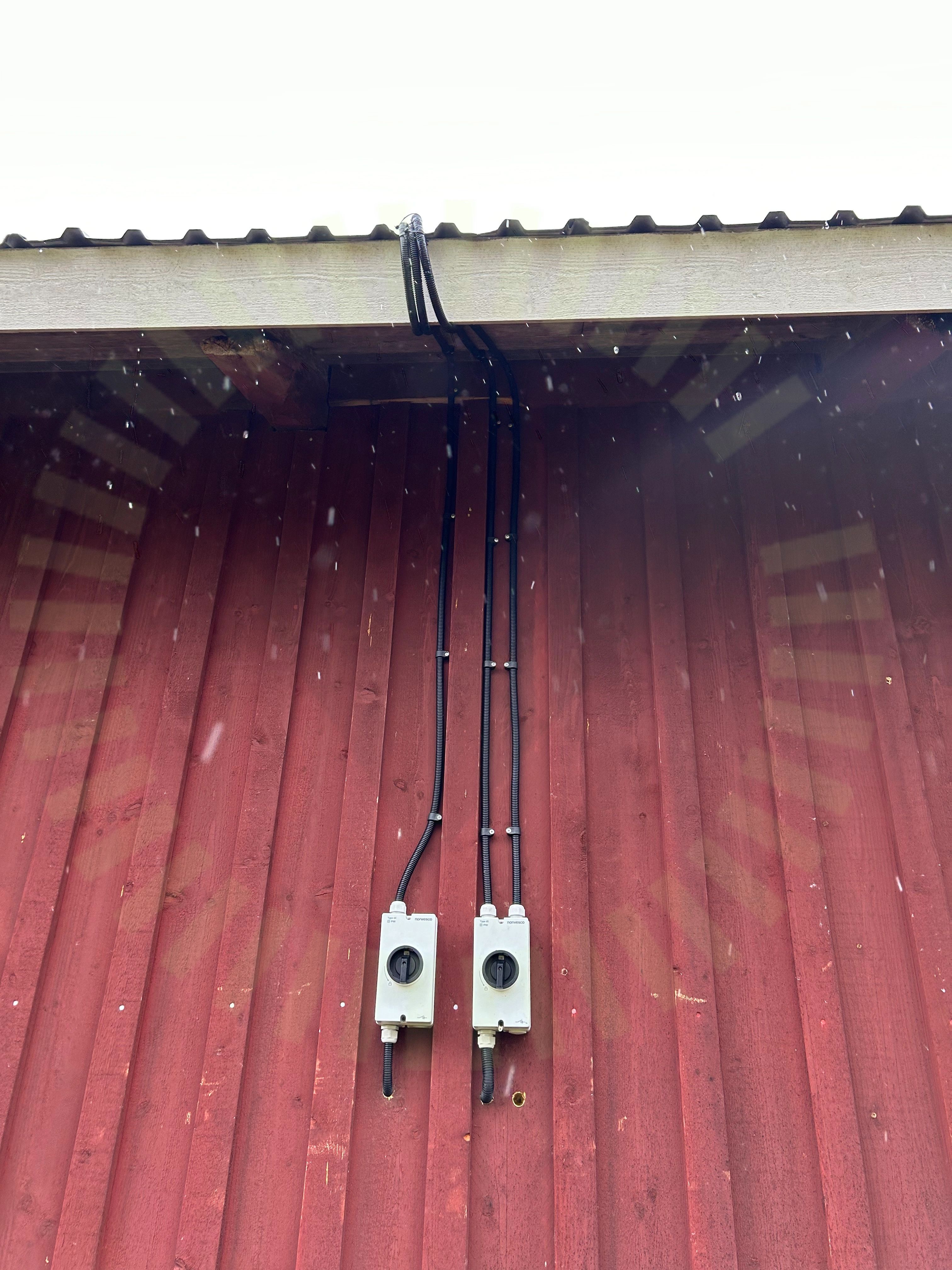

6.1 Förskruvningar

Inte godkänd

Förskruvningar håller inte tätt. Fukt i brytarna.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, ESDEC Plåttak Kortskena

Anmärkningar

2/2

7.1 Termisk brytpunkt

Inte godkänd

Anläggningen saknar en termisk brytpunkt. Följer ej lastberäkning.

7.2 Skador

Inte godkänd

Flera skador på plåttaket samt borrhål.
