Besiktningsrapport
9.6
Installation genom
Solcellen.nu
Datum
6 februari 2023
Ort
Järfälla, Stockholms län
Jordning av chassi
Varning för likspänning
Märkning
Avstånd
89% godkända
11% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/8
1.1 Avstånd
Inte godkänd
10 cm från vägg
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Godkända kontrollpunkter
7/8
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Varselmärkning
Anmärkningar
1/4
2.1 Varning för likspänning
Inte godkänd
Saknas vid vr och dc brytare
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/26
3.1 Jordning av chassi
Inte godkänd
Extern PE punkt saknas.
SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

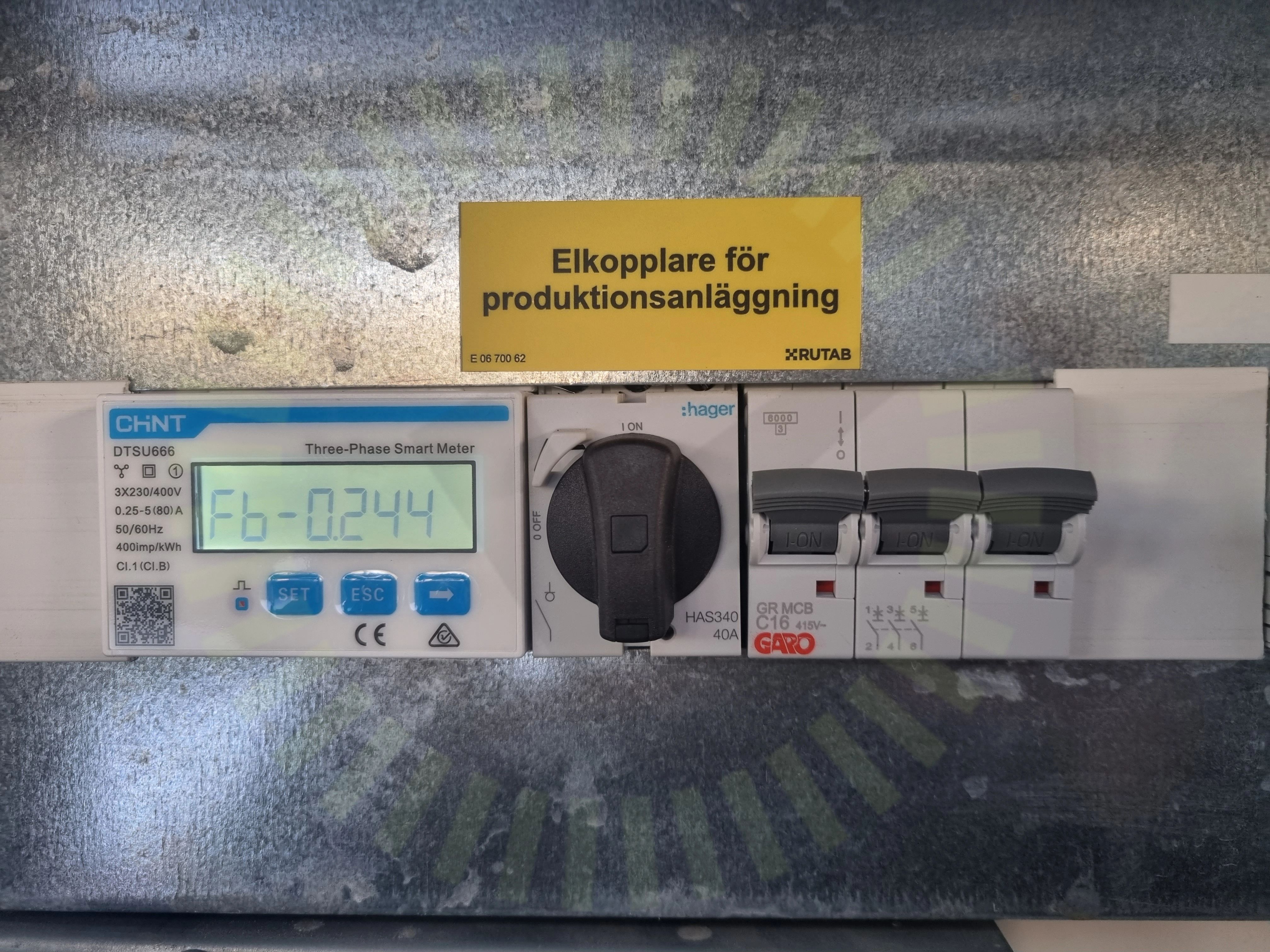

3.2 Märkning
Inte godkänd
Saknas märkning för säkring solceller
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
24/26
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avståndskrav
Bakomliggande material
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Förskruvningar och anslutningar
Huvudsäkring
Infästning av växelriktare
Kabel
Ledare fastspända
Miljökrav
Mätprotokoll DC
Strängschema
Säkring
Vinkel
Växelriktarens kontakter
