Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Solcellen.nu

Datum

6 februari 2023

Ort

Järfälla, Stockholms län
Säkerhetsavstånd
Skena överhäng
Infästning skena
88% godkända12% ej godkända

Om installationen

PanelerJAM60S21-XXX/MR
MontagesystemESDEC Lutande tegeltak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare DC
TillbehörSäkerhetsbrytare AC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

5/28
Infästning skena

1.1 Infästning skena

Inte godkänd

Skenan ligger inte korrekt i kroken. Gafflar måste vara i skenan.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Kabeluppfästning

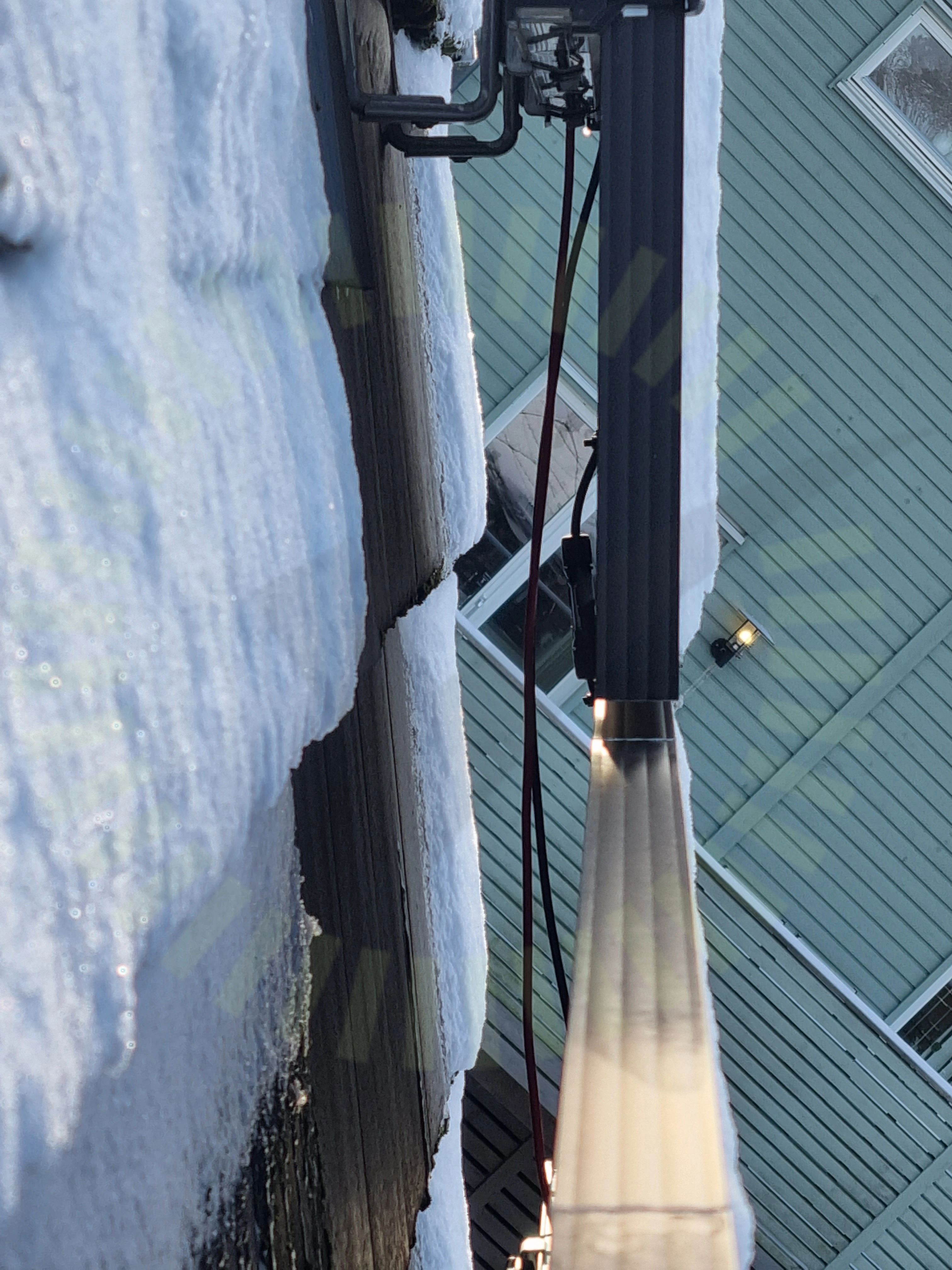

1.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffat.

SS 436 40 00 (712.521.101 och 522.8.4)

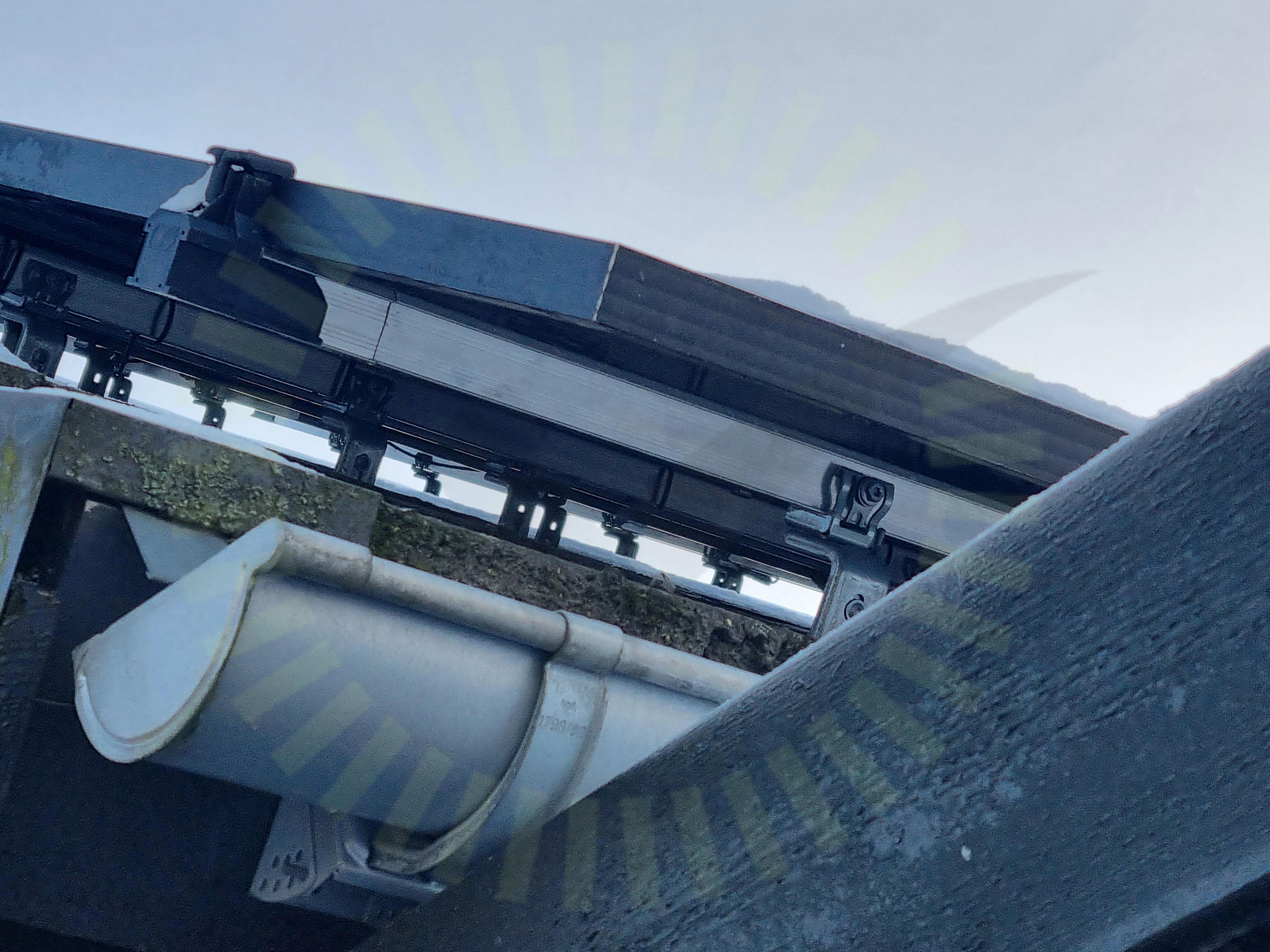

Skena överhäng

1.3 Skena överhäng

Inte godkänd

Överhäng mer än 25 cm även under 9cm .

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Säkerhetsavstånd

1.4 Säkerhetsavstånd

Inte godkänd

säkerhetsavstånd uppfylls ej.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

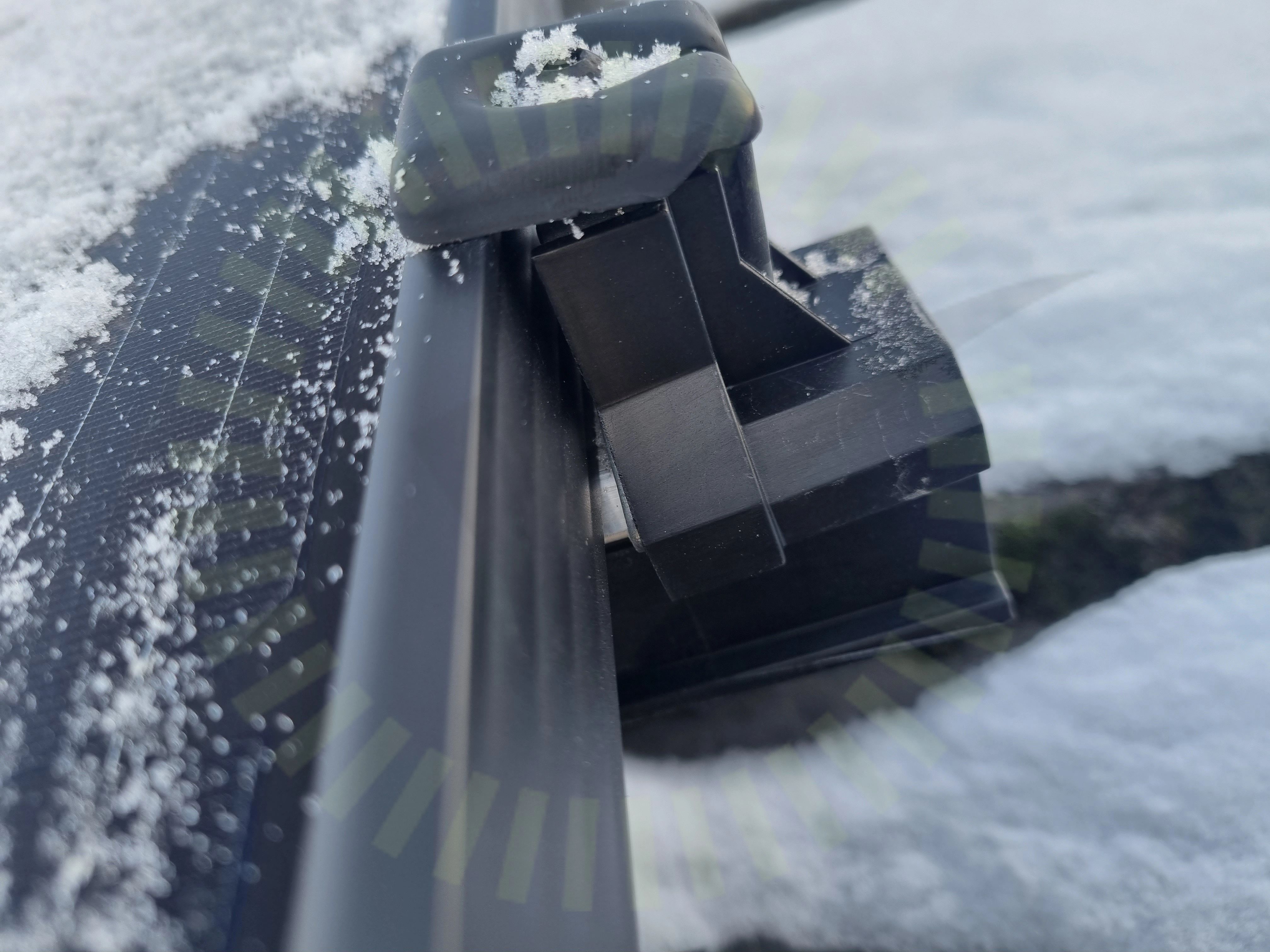

Ändklämmor

1.5 Ändklämmor

Inte godkänd

Sitter ej mot panelens ram

Tillverkarens anvisningar

Godkända kontrollpunkter

22/28
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialFörstärkningsskruvKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästen

Ej tillgängligt vid besiktning

1/28
Takgenomföring

JAM60S21-XXX/MR

Anmärkningar

3/15

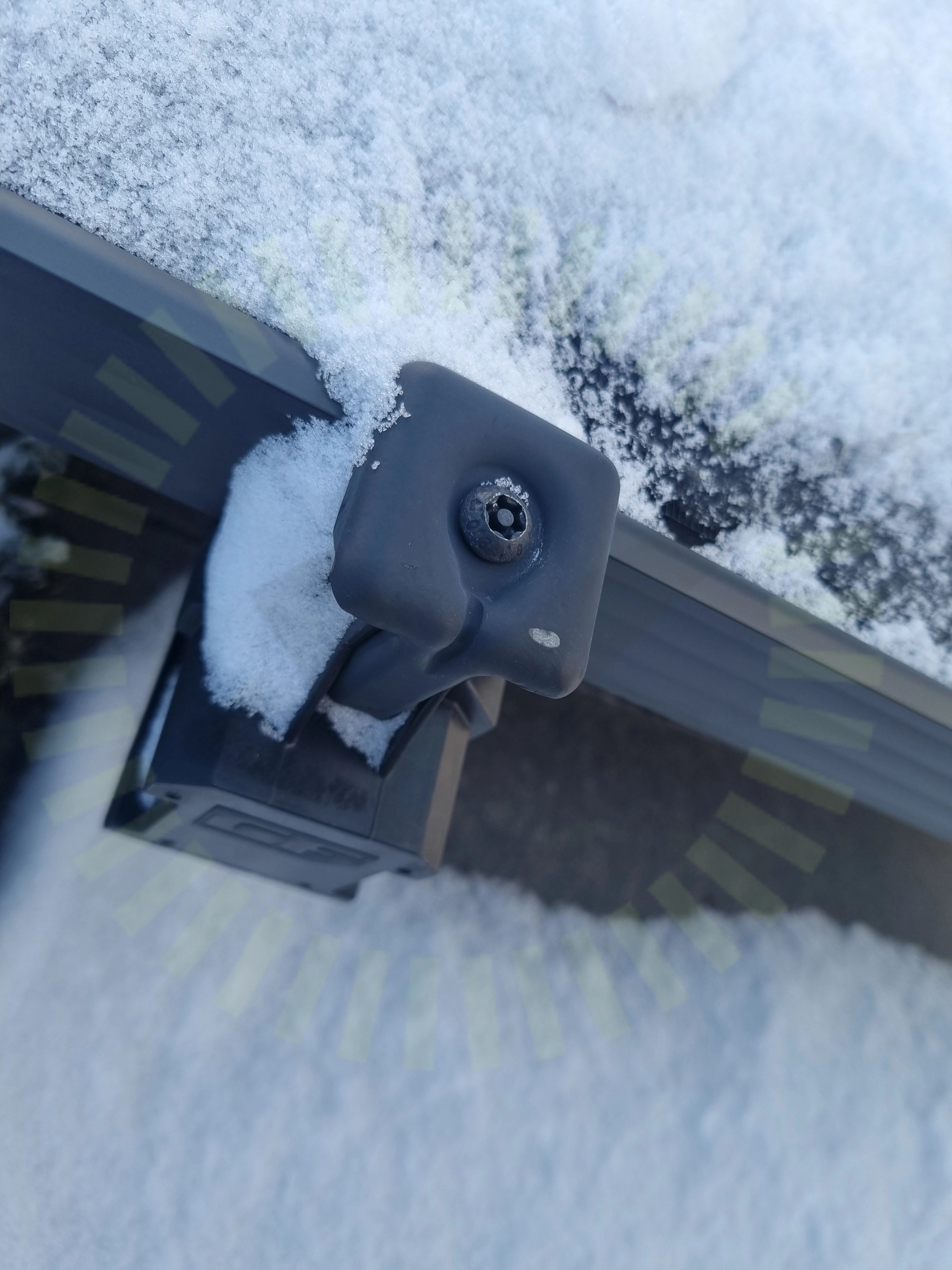

Fästenas storlek

2.1 Fästenas storlek

Inte godkänd

Ändklämmor uppfyller ej kravet på 50mm

Tillverkarens anvisningar
Kontakter skyddade

2.2 Kontakter skyddade

Inte godkänd

Kontakt hänger ner vid panelsamtal kant kan få soljus

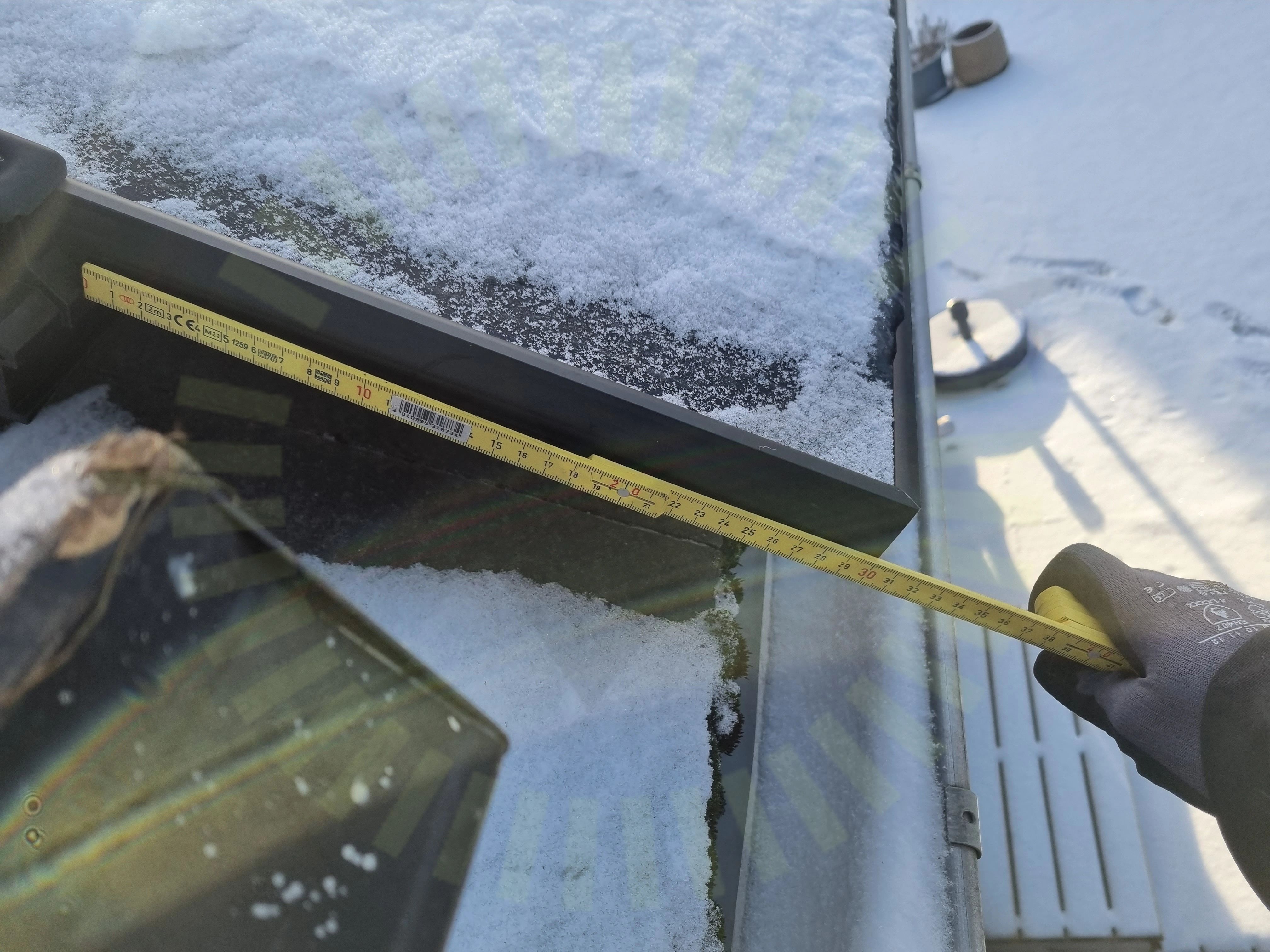

Placering fästen

2.3 Placering fästen

Inte godkänd

31 cm överhäng Nedre rad

Tillverkarens anvisningar

Godkända kontrollpunkter

12/15
Avstånd till ytaDragavlastadeDräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKablarnas böjradieMellanrum panelramSkuggaSpänningar i ramSträngförläggningYttre påverkan

SunGrow: SBR(XXX)

Anmärkningar

1/8
Avstånd

3.1 Avstånd

Inte godkänd

10 cm från vägg

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/30
Jordning av chassi

4.1 Jordning av chassi

Inte godkänd

Extern PE punkt saknas.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210
Märkning

4.2 Märkning

Inte godkänd

Saknas märkning för säkring solceller

ELSÄK-FS 2022:1 (3 kap. 6 §)
Varning för likspänning

4.3 Varning för likspänning

Inte godkänd

Saknas vid vr och dc brytare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

27/30
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareKabelLedare fastspändaMiljökravMätprotokoll DCSträngschemaSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
