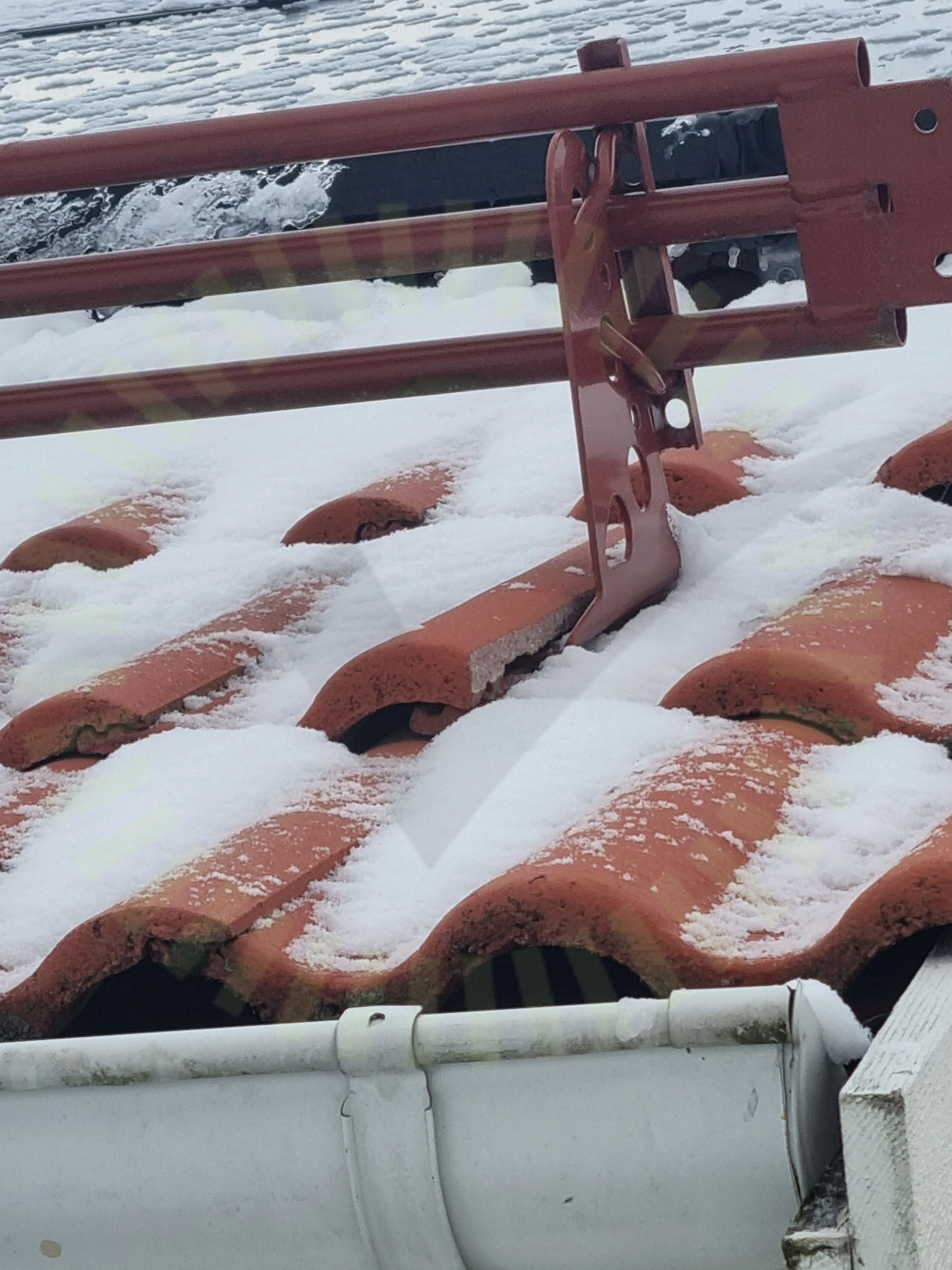

1.1 Trasiga pannor
Rekommendationkund påpeka att man inte bytt ut takpanna till halv panna utan man istället har kapat en panna och satt på plats vid snörasskydd
Besiktningsrapport
8.3
Installation genom
Intercept Solar
Datum
8 mars 2023
Ort
Valbo, Gävleborgs län
87% godkända13% ej godkända
Om installationen
PanelerDenim: U M2 405 BB 132 H
MontagesystemESDEC Lutande Panntak
VäxelriktareSolis: S5-GR3P(3-20)K
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: ACREL DTSD1352
Installerad av Intercept Solar som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Mätprotokoll DC
Inte godkändsaknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/4AvtalSträngschema
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Varselmärkning
Anmärkningar
1/4

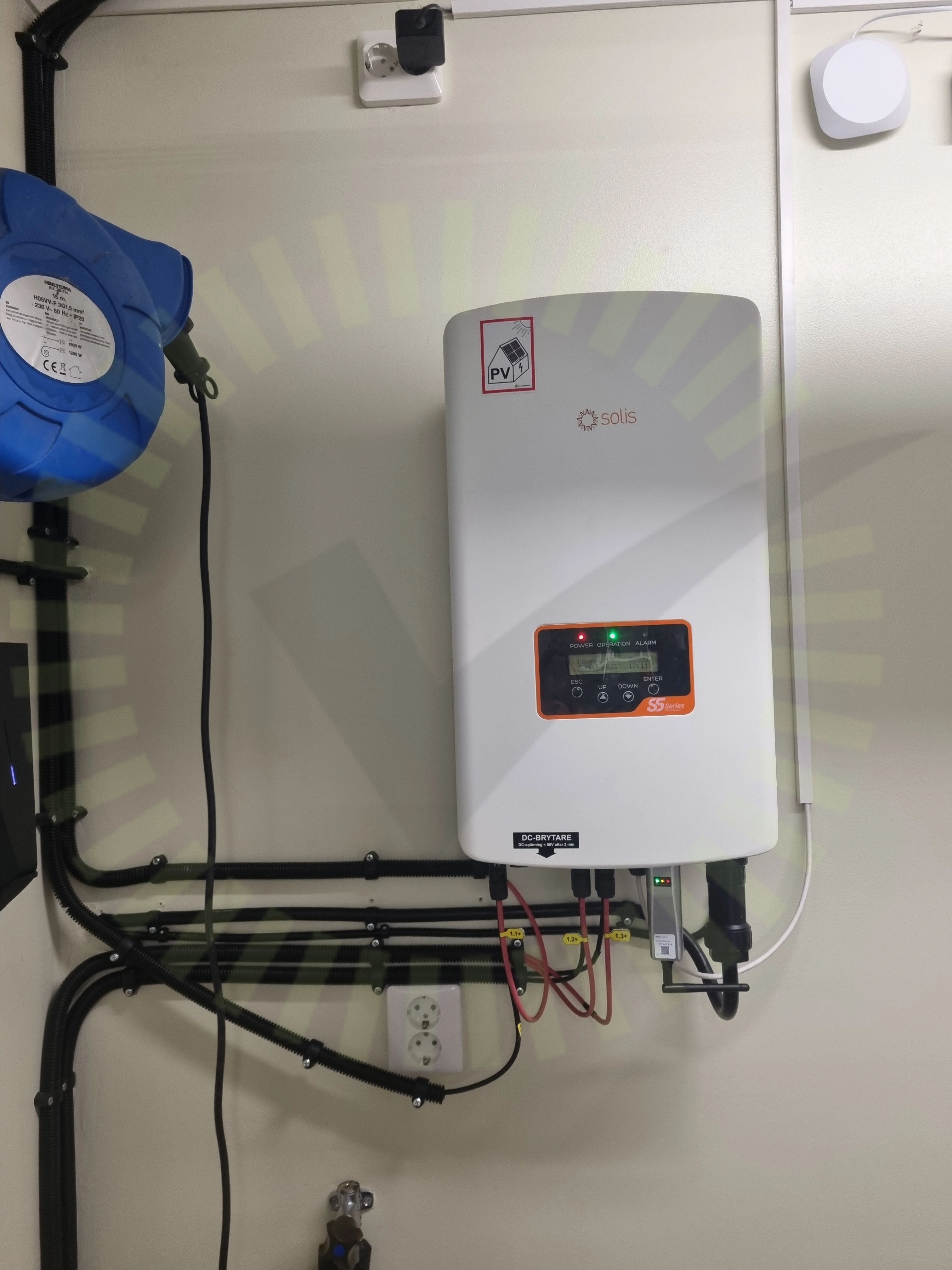

3.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Villa, Denim: U M2 405 BB 132 H
Anmärkningar
2/15
4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. (410mm uppmätt)

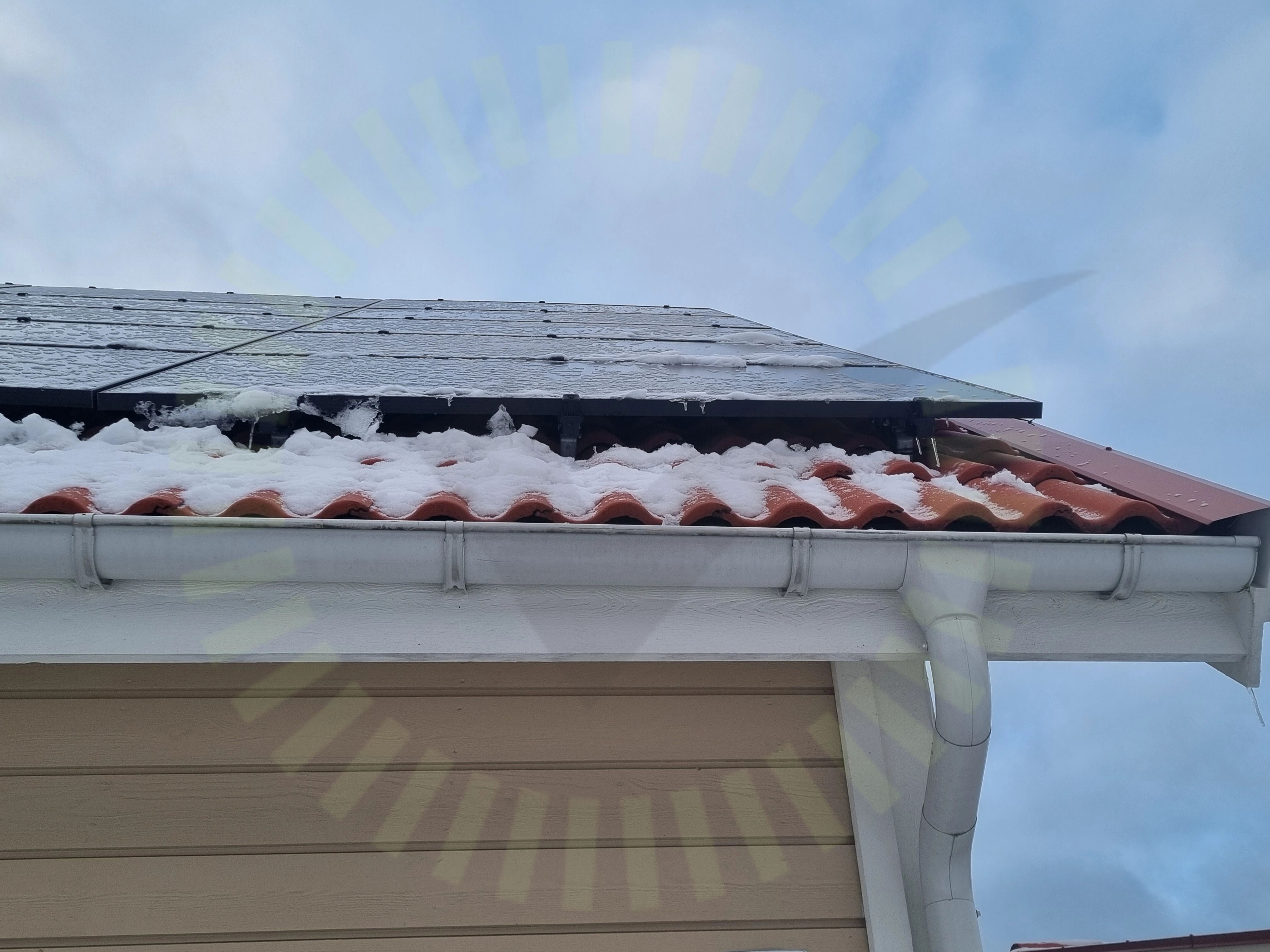

4.2 Spänningar i ram
Inte godkändPanelernas ram är monterade så spänningar skapas i ramen.
Godkända kontrollpunkter
11/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaStress på kontakter
Ej tillgängligt vid besiktning
2/15SkadorSträngförläggning
Villa, ESDEC Lutande Panntak
Anmärkningar
8/30

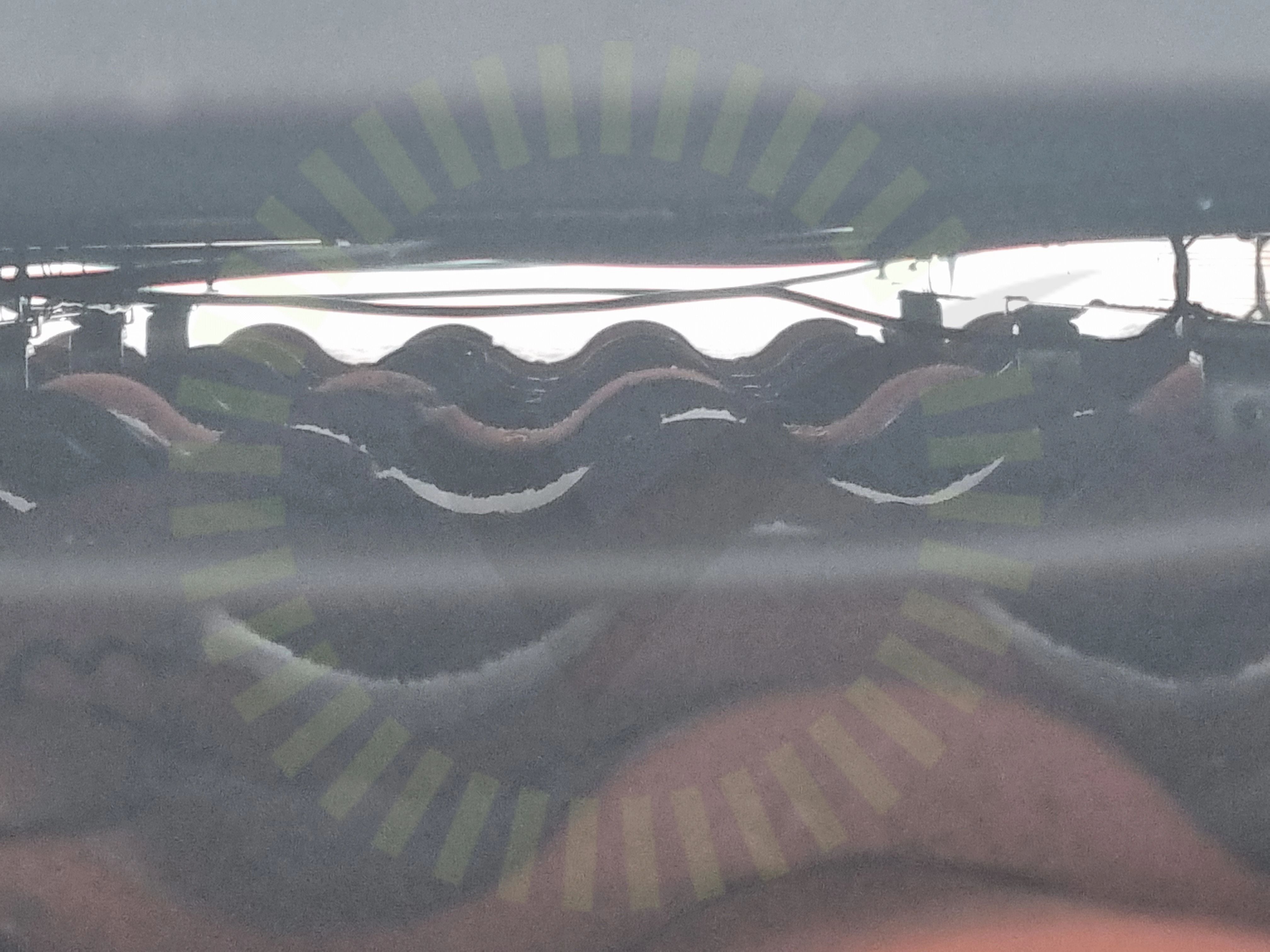

5.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
5.2 Panelstorlek
Inte godkändLastberäkningen stämmer ej med antal skenor monterade. (600cc mellan skenor, saknas ny lastberäkning)
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1

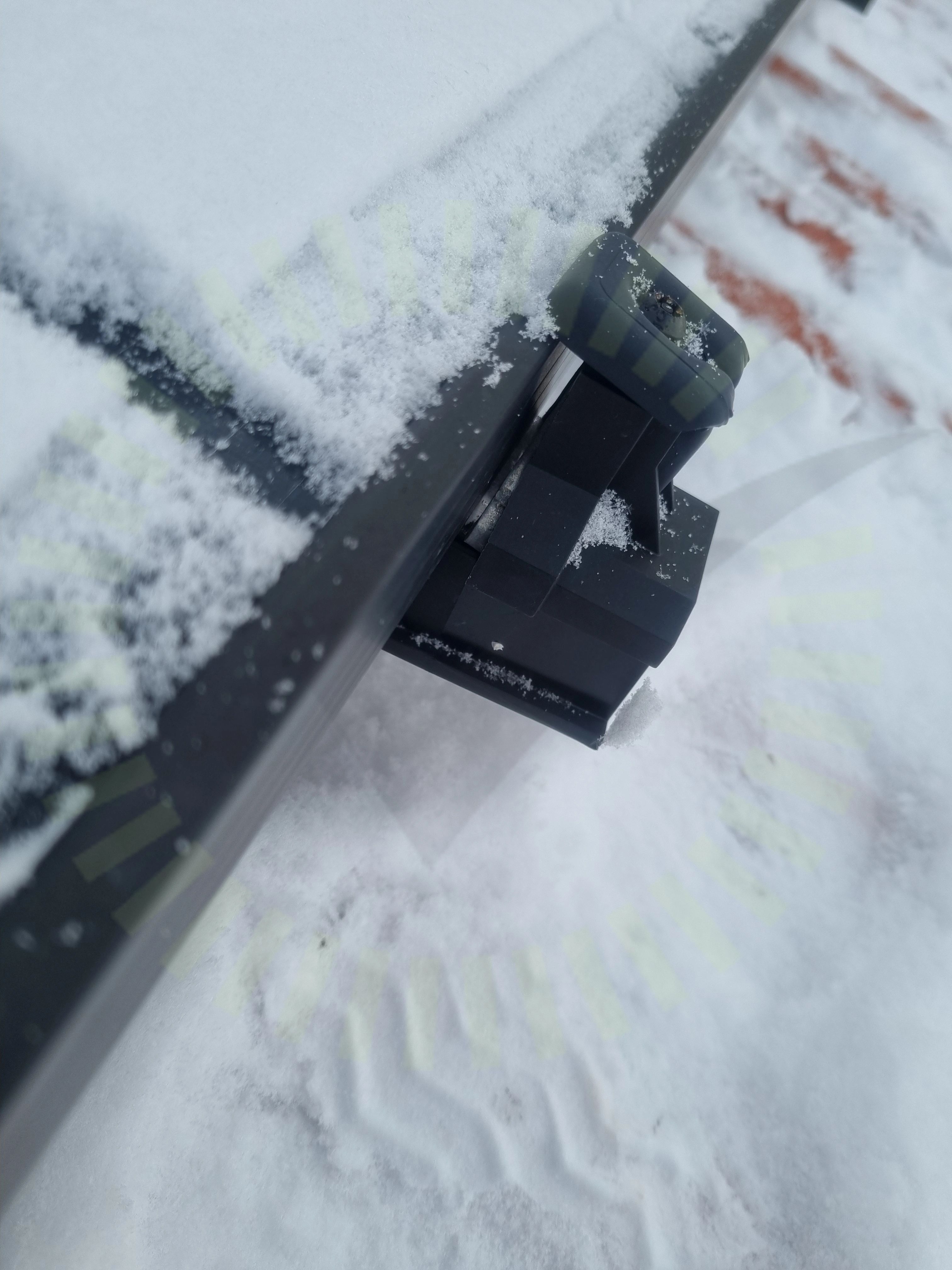

5.3 Skenans utstick för klämma
Inte godkändej monterat enligt tillverkarens anvisning.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

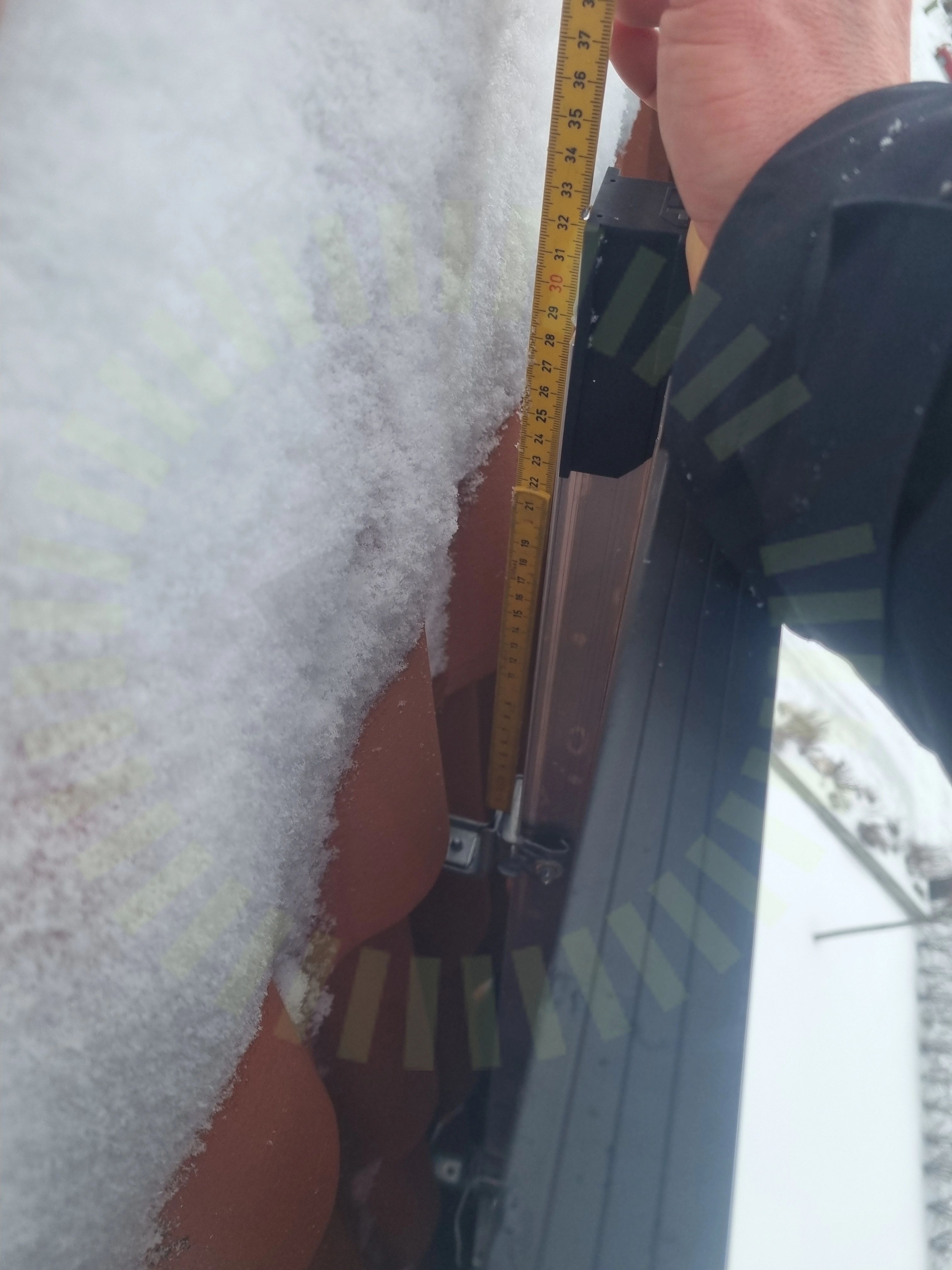

5.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

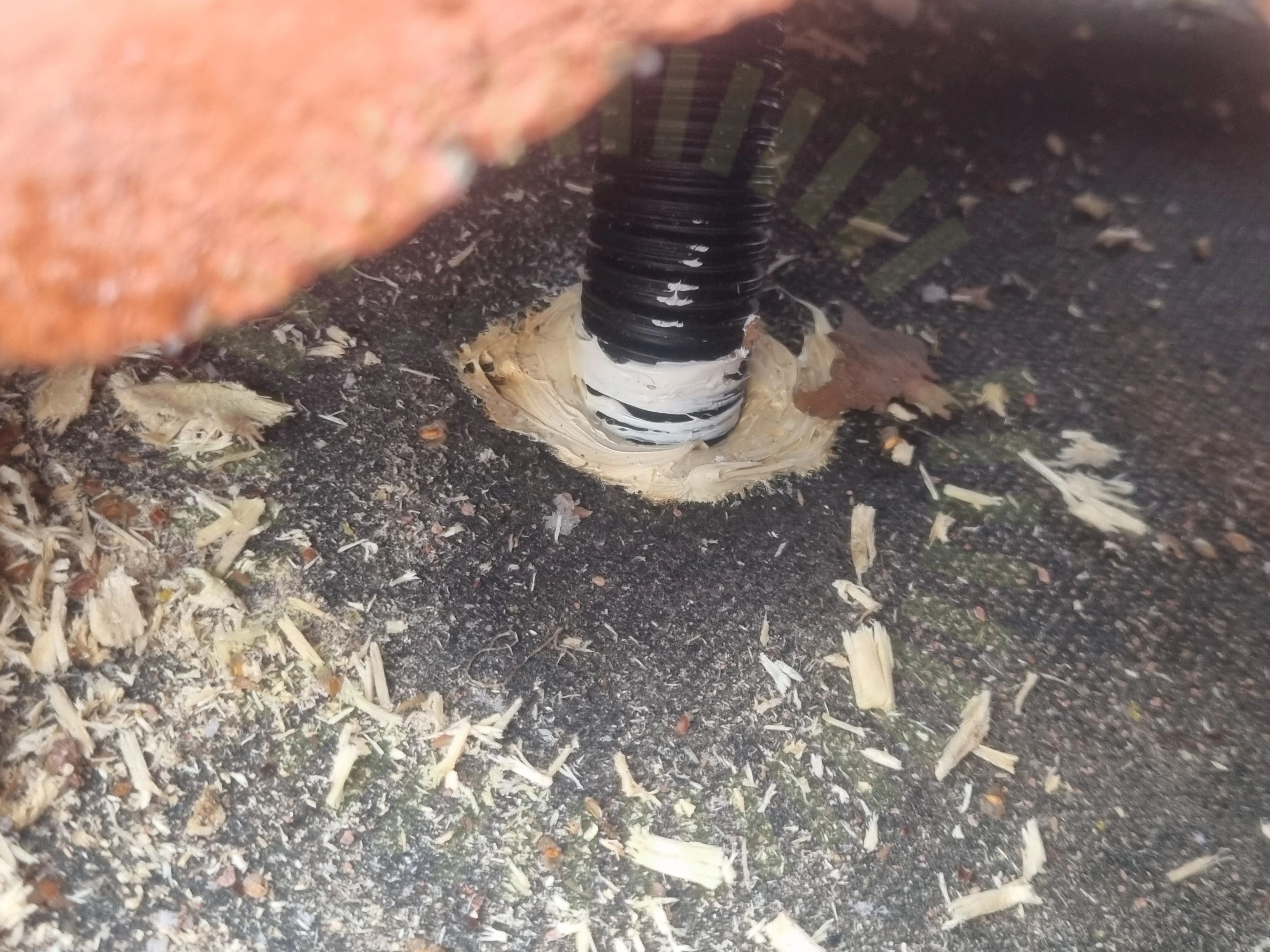

5.5 Takgenomföring
Inte godkändTakgenomföring är inte tillfredställande utförd.
5.6 Snö- och Vindlastberäkning
Inte godkändLastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar

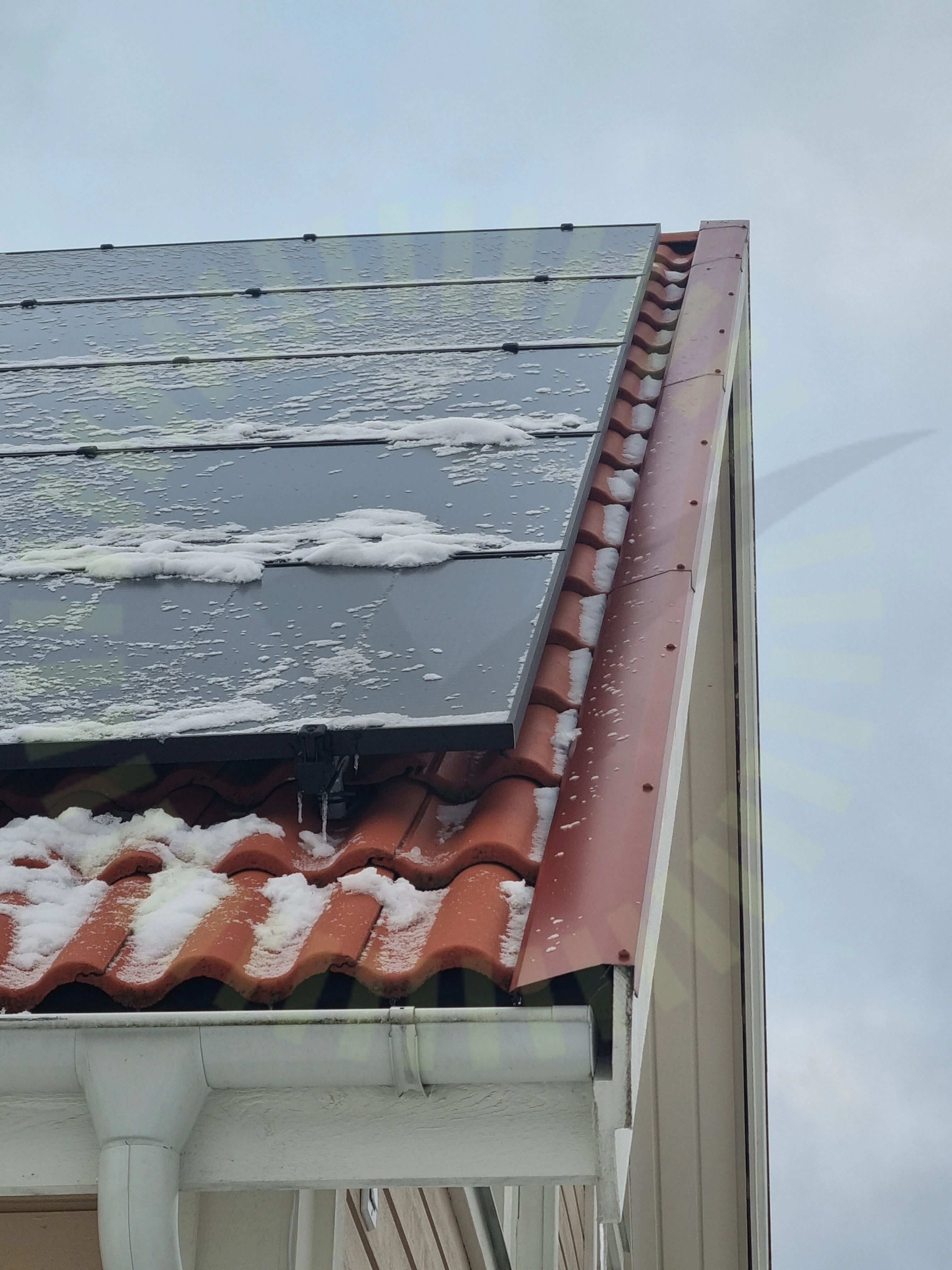

5.7 Säkerhetsavstånd
Inte godkändSäkerhetsavstånd uppfylls ej
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
5.8 Takkrokarnas CC
Inte godkänd1100cc mellan takkrokar på stora taket, garaget 700cc och 300 cc nedre del garage. ny lastberäkning sen man monterat 3 skenor per panel saknas
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/30Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenornas infästningSkenskarvarSkyddTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Växelriktare
Anmärkningar
1/29

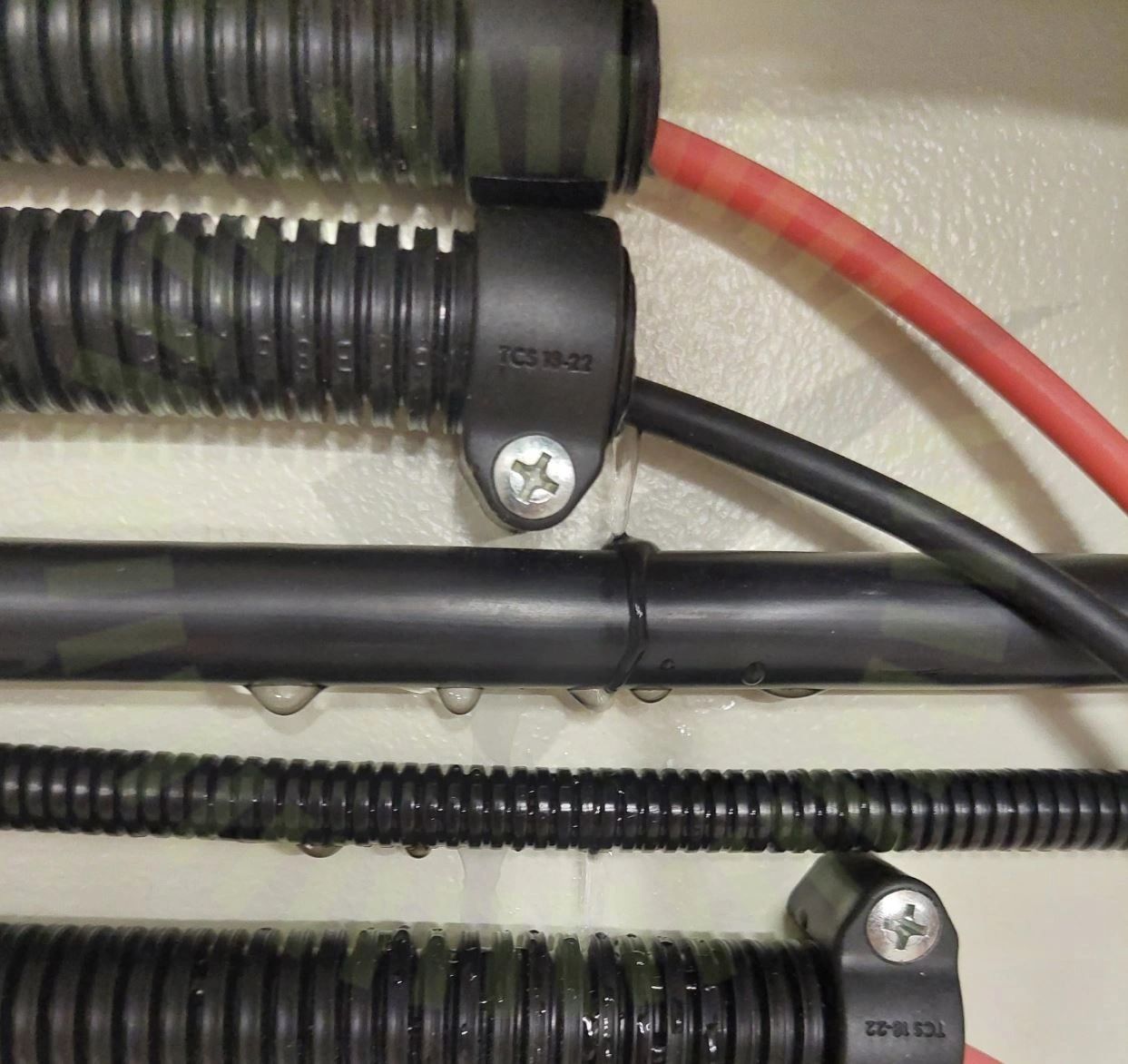

6.1 DC Kablage förläggning
Inte godkändVatten kommer in via flexslangar från garagetak.
Godkända kontrollpunkter
28/29AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningPESkadorSäkringsdimensionUtrymmeVentilationVinkel
