Besiktningsrapport
9.4
Installation genom
GoSol Energi
Datum
29 december 2022
Ort
Stigtomta, Södermanlands län
AC Genomföringar
91% godkända
9% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-66HBB/-V
Montagesystem
K2 SingleRail med MAFI infästning
Växelriktare
Growatt MOD 6-10KTL3-XH
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Godkända kontrollpunkter
12/12
Dragavlastade
Dräneringshål
Fästenas överlappning
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Klämmornas storlek
Mellanrum
Skador
Skugga
Strängförläggning
Tak 1, K2 SingleRail med MAFI infästning
Anmärkningar
1/12
2.1 Snö- och Vindlastberäkning
Inte godkänd
Snö- & vindlastberäkning som är angiven är för K2 Crosshook S3. Använt montagesystem är en blandning av K2 Singlerail och MAFI infästning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/12
Främmande material
Kabeluppfästning
Mittklämma
Mittklämmor
Shims
Skador
Skarp kant
Skydd
Takgenomföring
Väderbeständigt material
Ändklämmor
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likspänning
Inte godkänd
Dekal för varning likspänning saknas
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/19

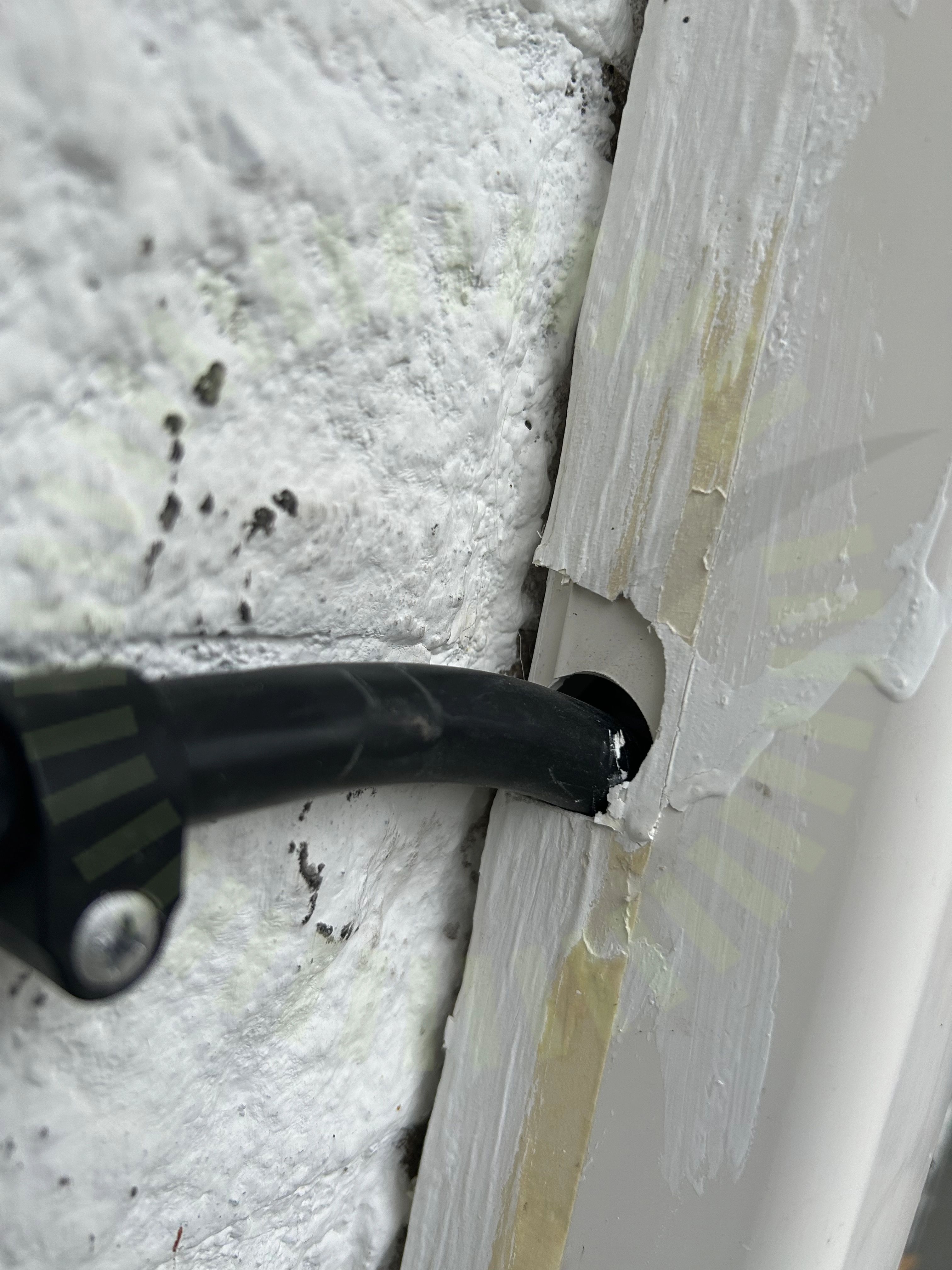

4.1 AC Genomföringar
Inte godkänd
Matarkabel ej tätad vid genomgång av kabelskydd.
4.2 PE
Inte godkänd
PE anslutning chassi saknas.
Tillverkarens anvisningar
Godkända kontrollpunkter
17/19
AC Böjradie
AC Förläggning
AC kabel skarp kant
AC Skador på kabel
Anslutning
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Huvudsäkring
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
Strängschema
Säkring
