Besiktningsrapport

9.7

Installation genom

Skånska Energi

Datum

28 maj 2026

Ort

Furulund, Skåne län

Skador

Anslutning av ledare

94% godkända6% ej godkända

Om installationen

VäxelriktareSolis: S6-EH3P(12-20)K-ND-H

BatteriDyness: Stack 100

Installerad av Skånska Energi som har ett medelhögt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/13

1.1 Skador

Inte godkänd

Signalkabel till batteriet har skadad mantel. Svårt att få med djupet på bild. Skadan har gått igenom hela manteln.

DYNESS Stack 100 User Manual 20250307 V2

Godkända kontrollpunkter

12/13

Avstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktIhopsättning av modulerLutningOmgivningstemperaturSignalkabel batteriSmartmätareTillgång till batterietUppfästning av kablage

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/31

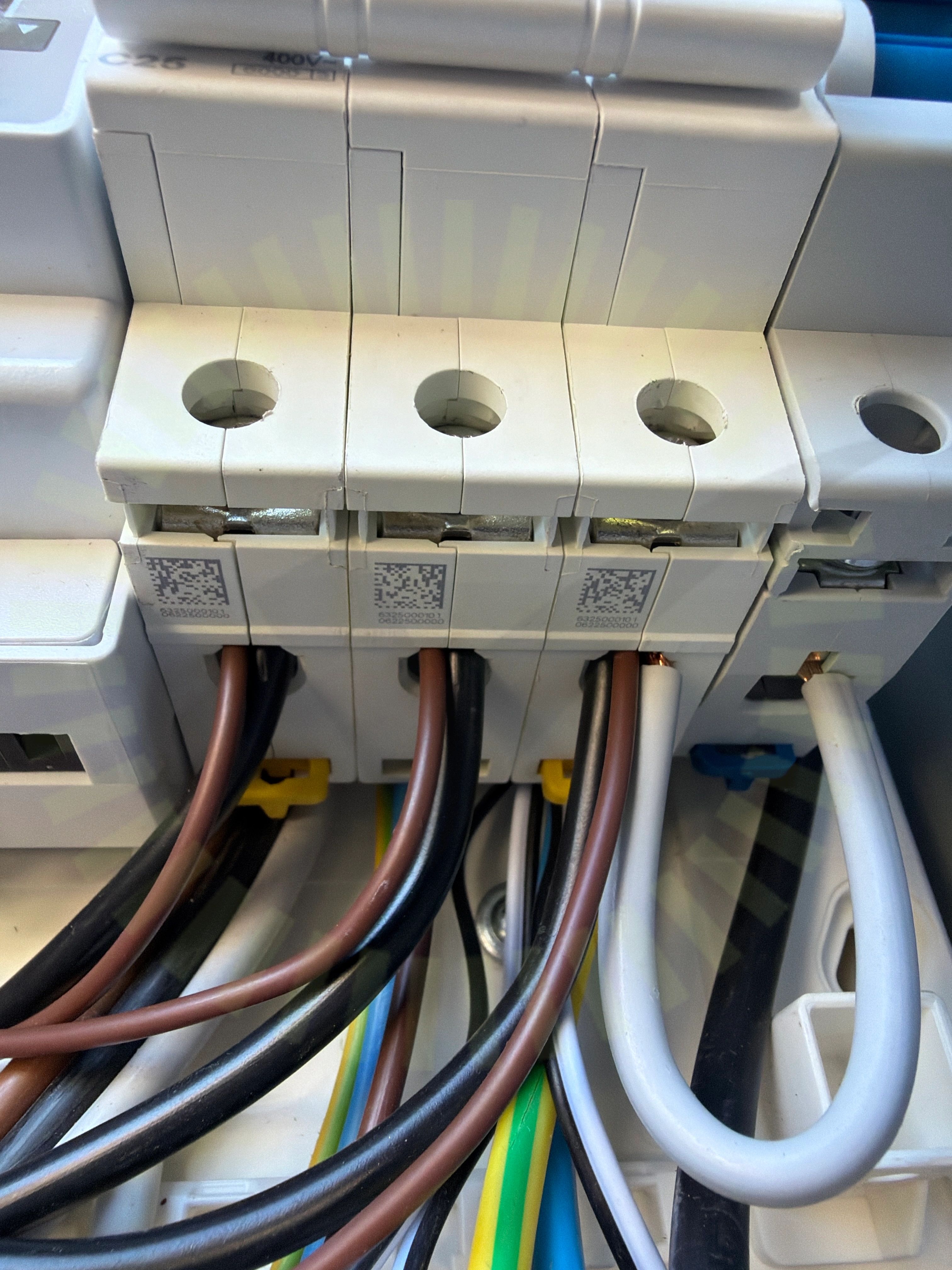

3.1 Anslutning av ledare

Inte godkänd

Smartmätarens matning har anslutning till samma plint som 6mm ledare. Vi har sett flera bränder med utförandet.

SS 436 40 00 (134.1.4)

3.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

28/31

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/31

Strängdesign
