Besiktningsrapport
9.6
Installation genom
Freebo
Datum
30 maj 2024
Ort
Täby, Stockholms län
Förbindelse av kontakter
Kabeluppfästning
Varning för likspänning
97% godkända
3% ej godkända
Om installationen
Paneler
Kioto Solar: POWER-60 HC Maxim black
Montagesystem
K2 SolidRail med MAFI infästning
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Växelriktare
FOXESS: T-Series G3
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
15/15
Anslutning
Anslutning
Böjradie
Böjradie
Egenskaper
Egenskaper
Förskruvningar
Förskruvningar
Förskruvningar
Infästning
Infästning
Infästning
Placering
Placering
Placering
Tak 1, Kioto Solar: POWER-60 HC Maxim black
Anmärkningar
1/16
3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare
SS 436 40 00, 712.526
Godkända kontrollpunkter
15/16
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
1/19

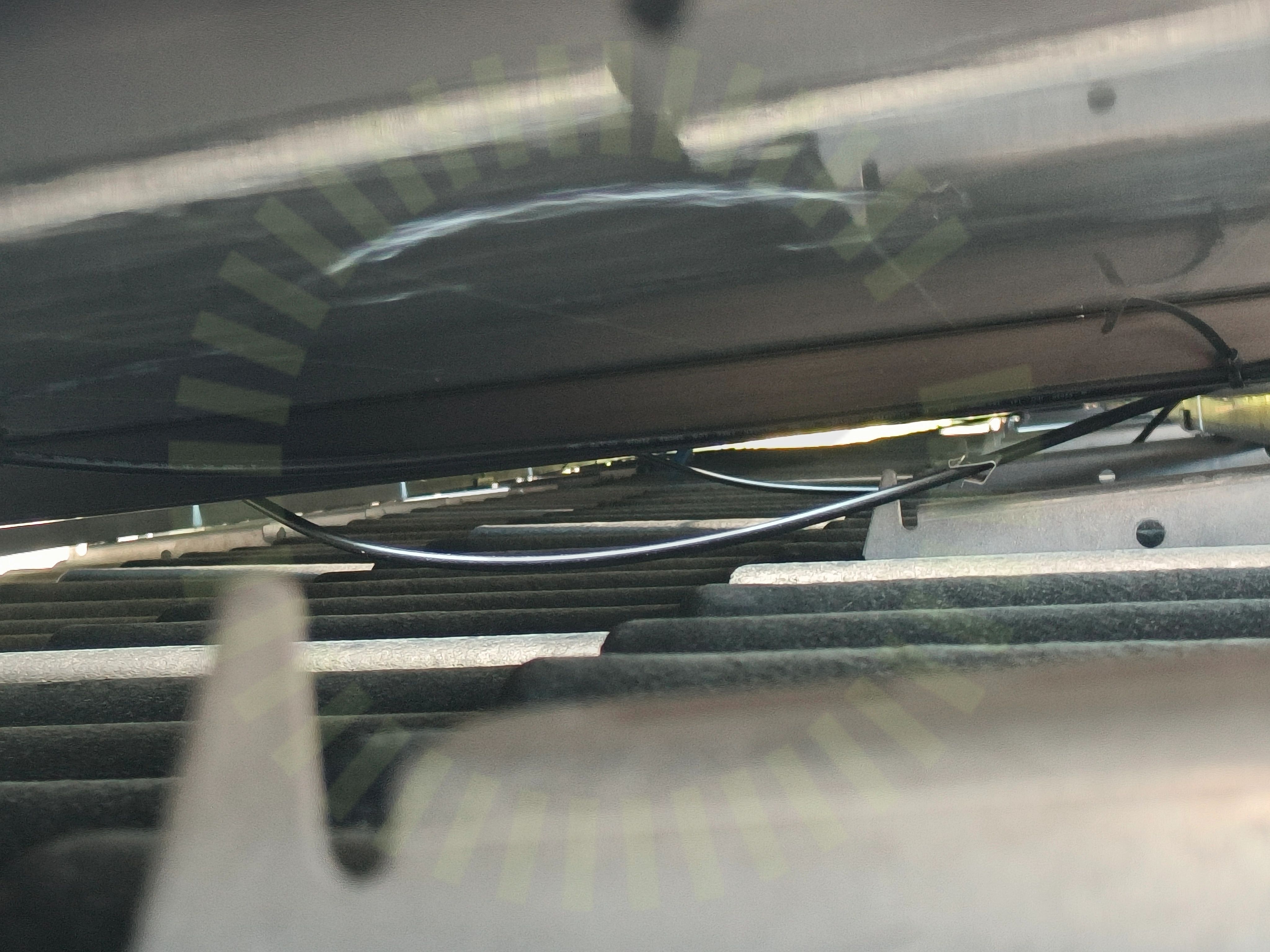

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
18/19
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underbyggnad
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
8/8
Brytare
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/5

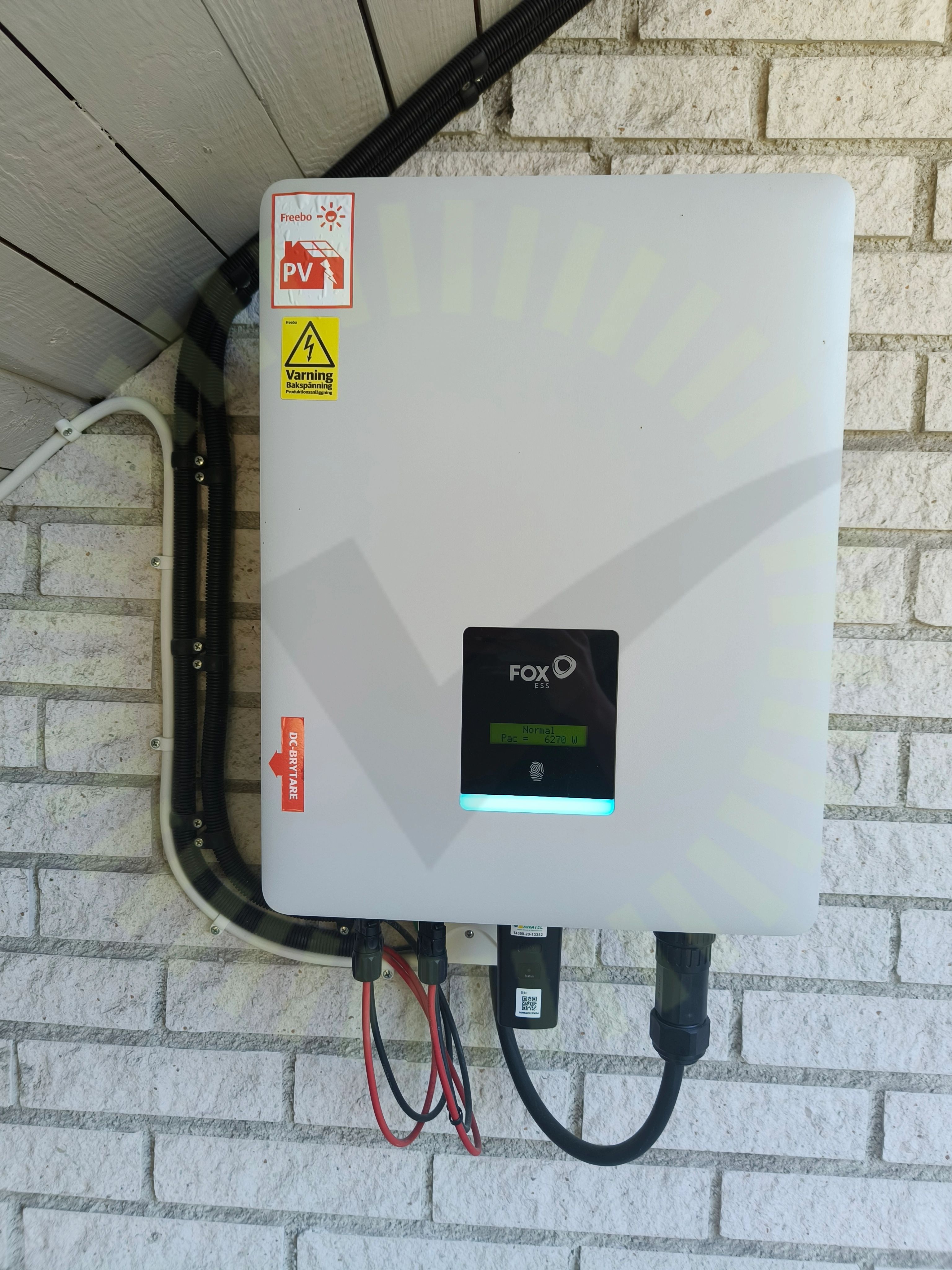

6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst
Växelriktare
Godkända kontrollpunkter
31/31
AC anslutning
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Direkt solljus
Dubbel matning
Förskruvning växelriktare
Genomföringar
Huvudsäkring
Infästning
Jordning Chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Utrymme
Ventilation
Vinkel
Väderbeständigt material
Väderskydd
