1.1 Mätprotokoll DC
Inte godkändSaknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.6
Installation genom
Solcellen.nu
Datum
3 mars 2023
Ort
Tyresö, Stockholms län
89% godkända11% ej godkända
Om installationen
PanelerJA Solar: JAM60S21-XXX/MR
MontagesystemWeland Stål: Falsfäste
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare DC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/8

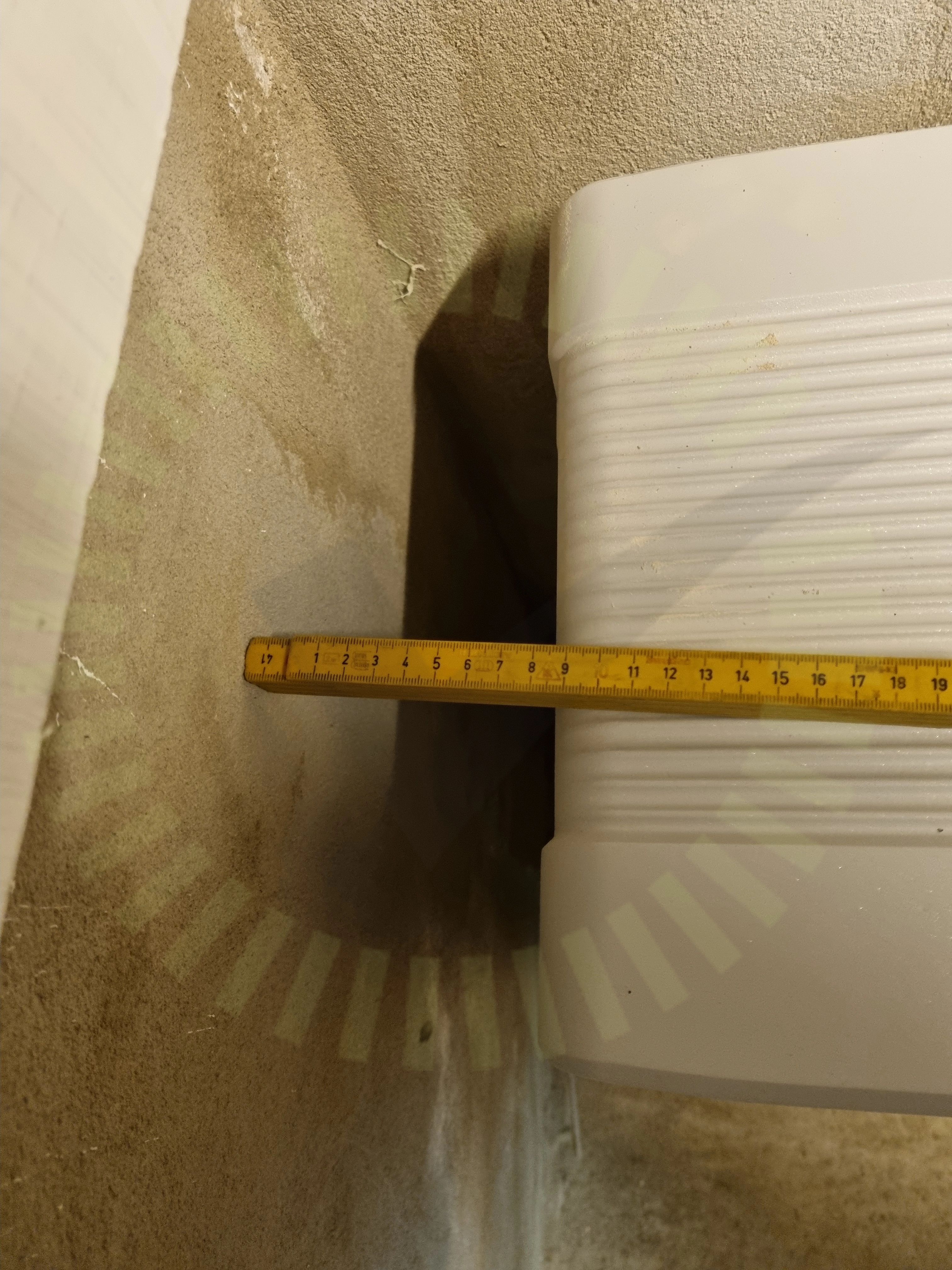

2.1 Avstånd
Inte godkänd100mm avstånd till vägg
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Godkända kontrollpunkter
7/8InfästningKommunikationLockMiljökravPESkadorVinkel
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, JA Solar: JAM60S21-XXX/MR
Anmärkningar
2/17

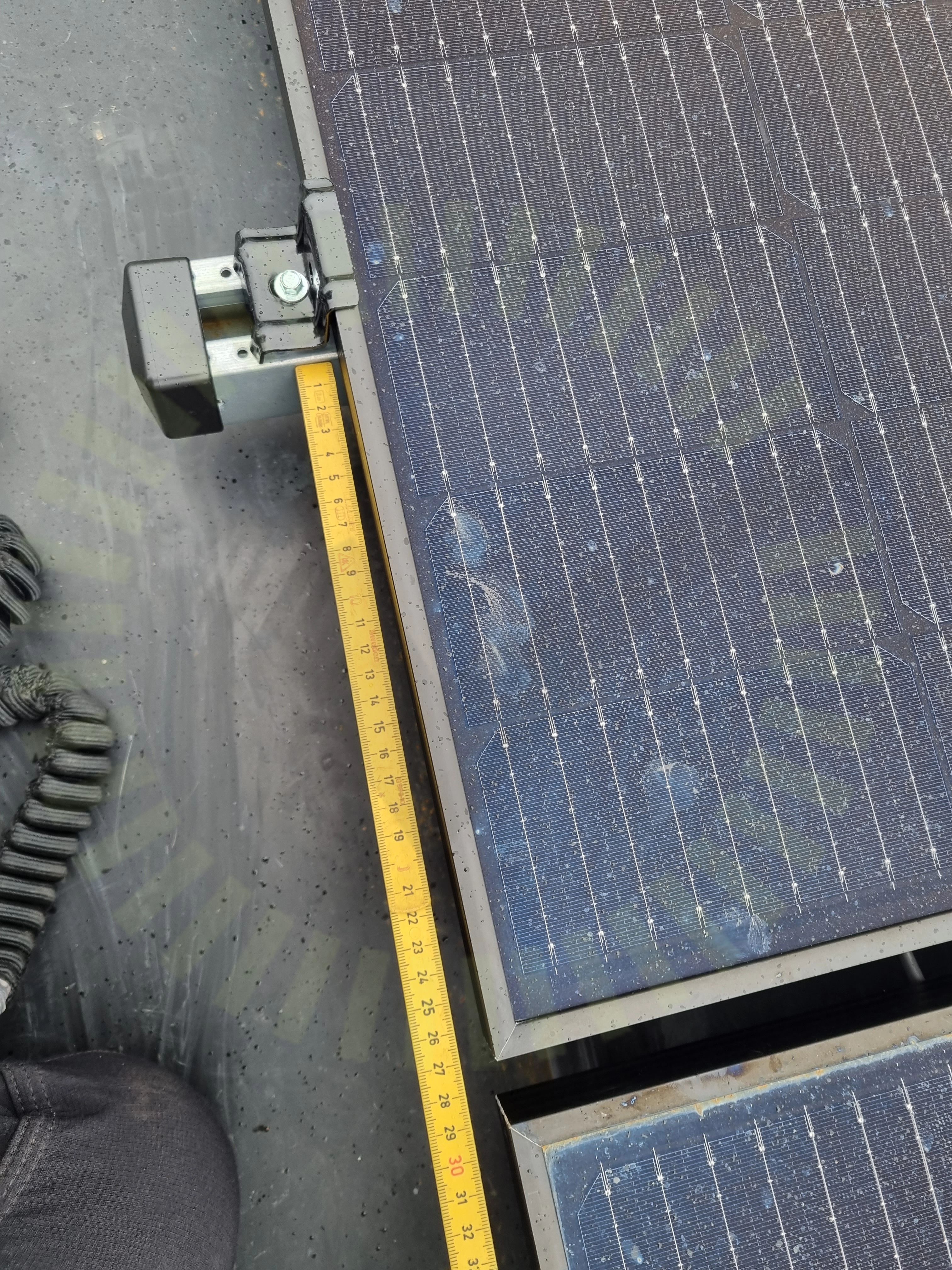

5.1 Fästenas placering
Inte godkändInfästning följer inte panel tillverkarens anvisningar.
Tillverkarens anvisningar

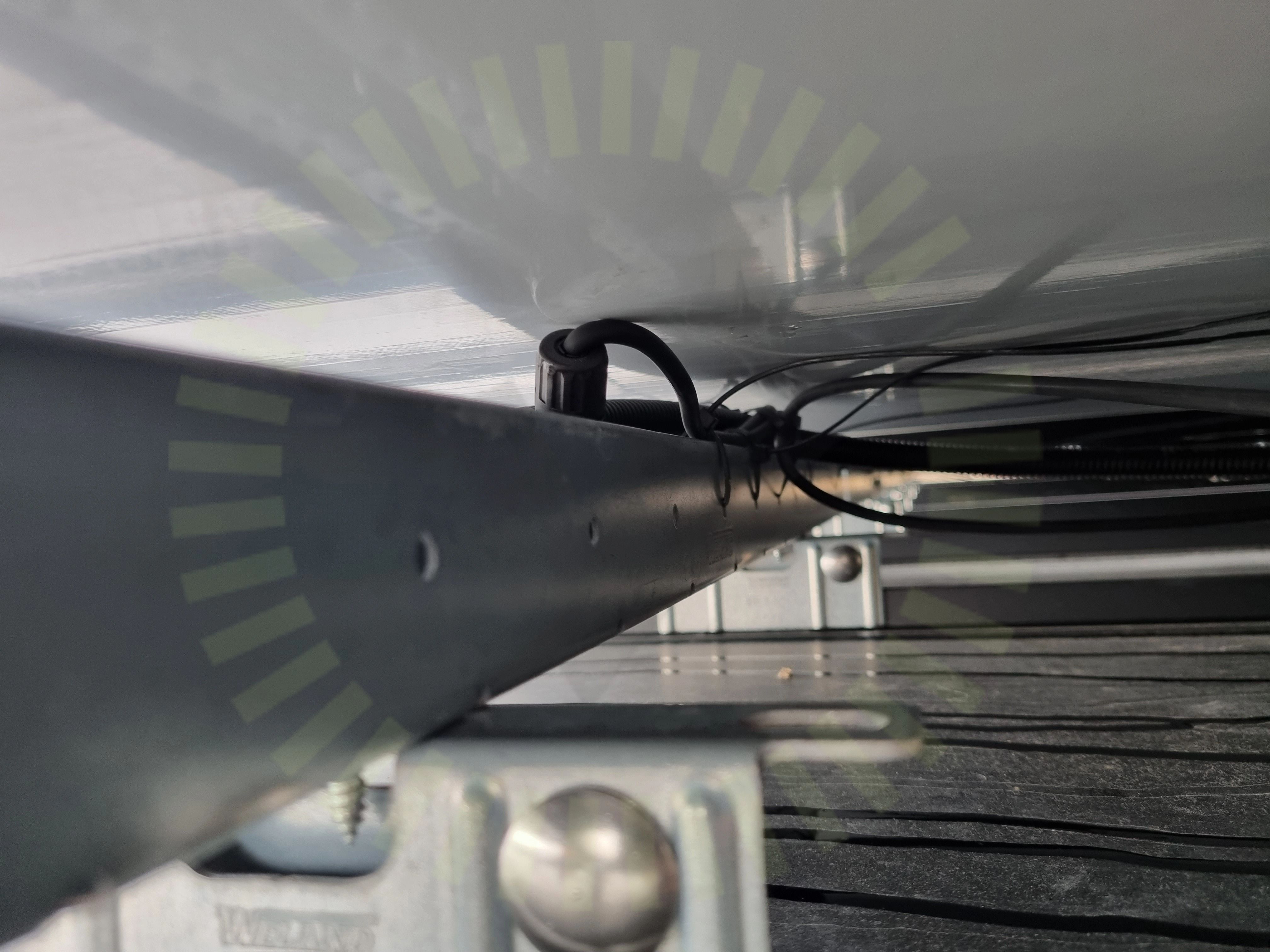

5.2 Föremål mot bakstycke
Inte godkändKontakt Ligger klämd mellan skena och panelens bakstycke, första, Övre panelen i det högra fältet
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/17Avstånd till ytaDräneringshålFästenas storlekFörbindelse av kontakterKablarnas böjradieKlämmornas överlappningKontakter skyddadeKopplingslådaMellanrum panelramPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningYttre påverkan
Tak 1, Weland Stål: Falsfäste
Anmärkningar
4/19

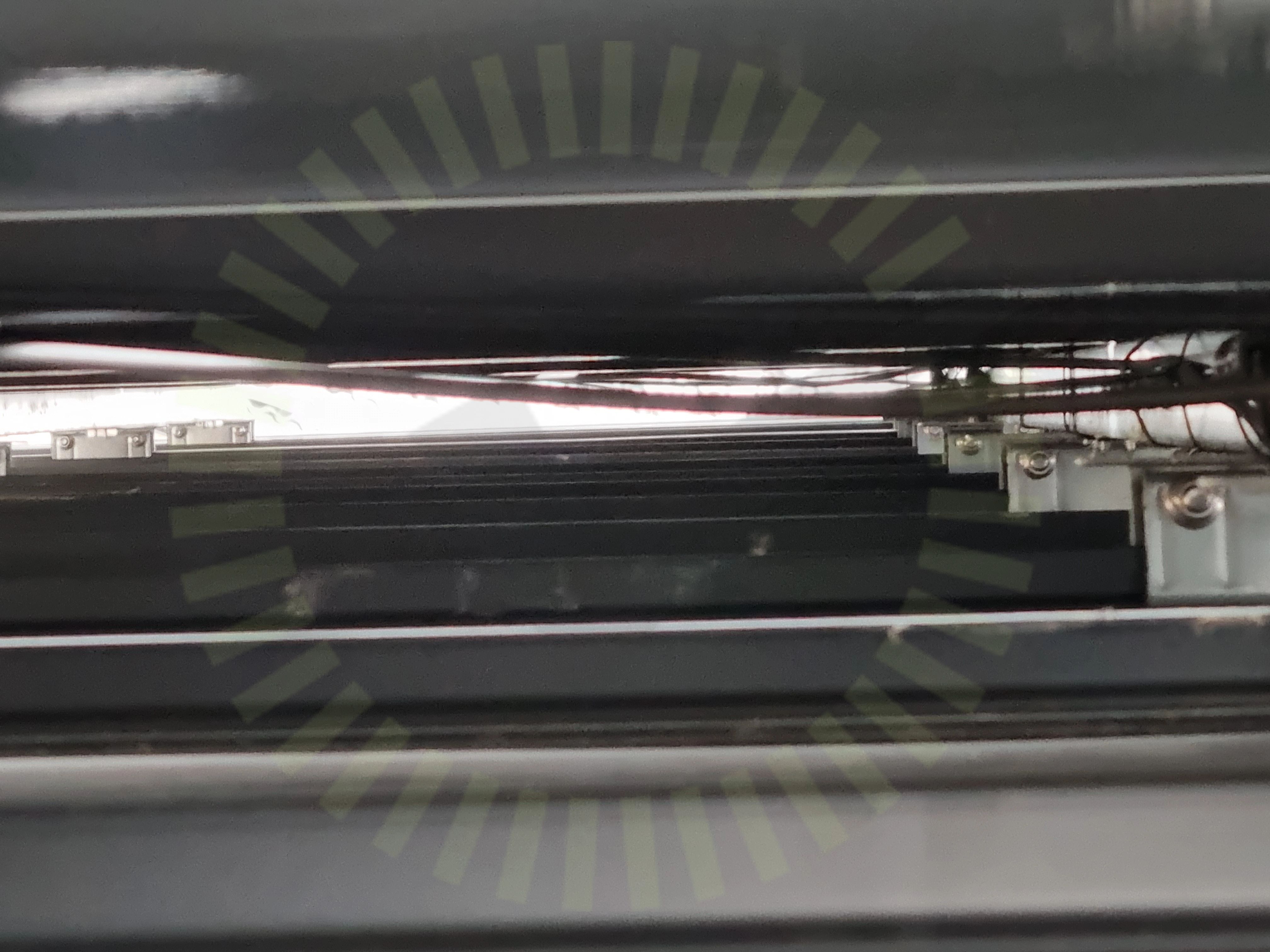

6.1 Kabeluppfästning
Inte godkändKablage draget långt utan att vara fastsatt, hänger inte ner mot tak men ej fastsatt var 30 cm, vänster panelfält
SS 436 40 00 (712.521.101 och 522.8.4)

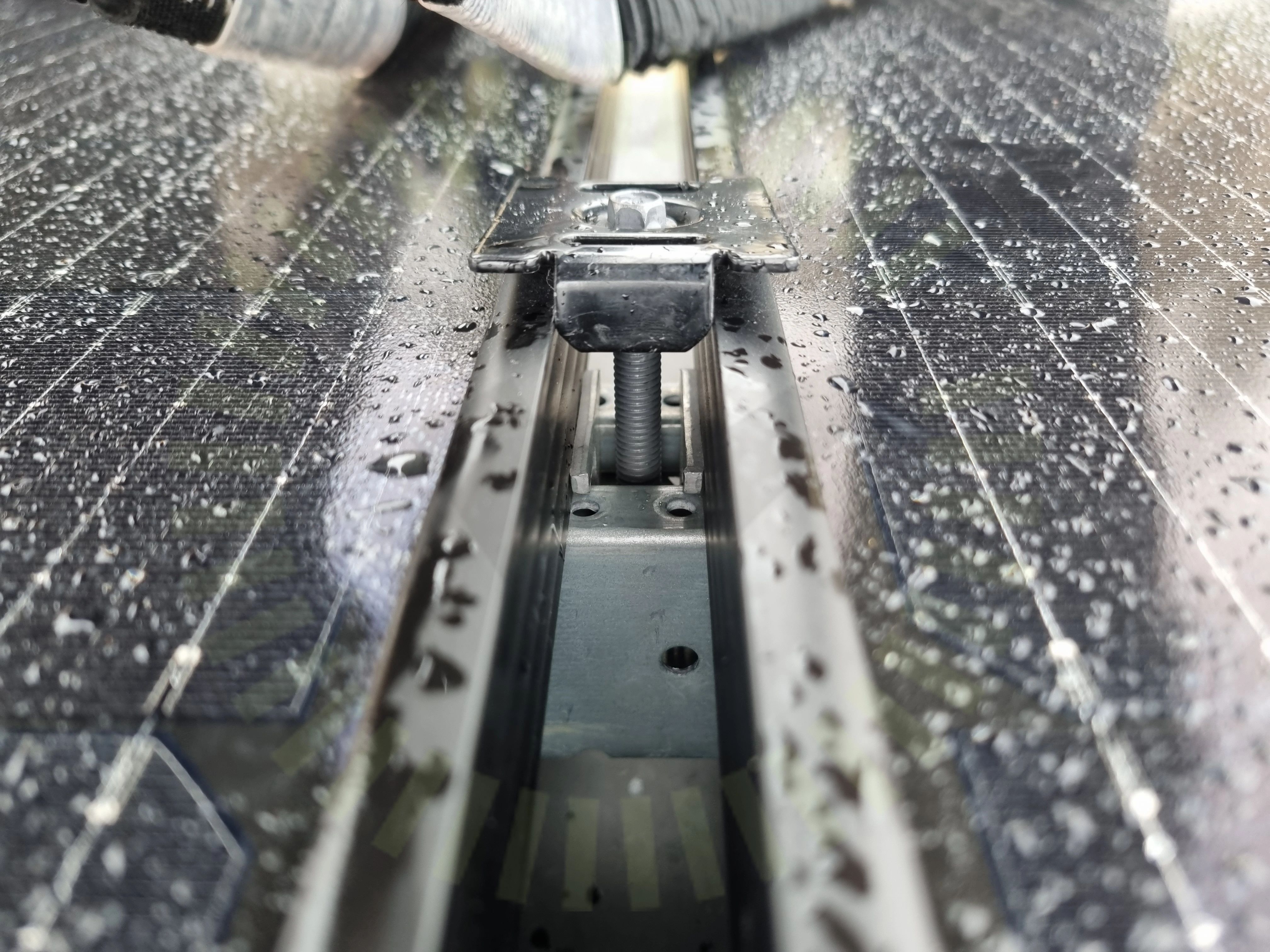

6.2 Mittklämmor
Inte godkändEn mittklämma ej fastsatt, Ligger fritt och inte mot panelram, 4 panelen från vänster Nedre rad
MA5111 Sid 1 (1) | Version 4 - 221117
6.3 Falsfästenas CC
Inte godkändFalsklämmor sitter med 1000cc avstånd
MA5101 Sid 1 (1) | Version 4 - 221219

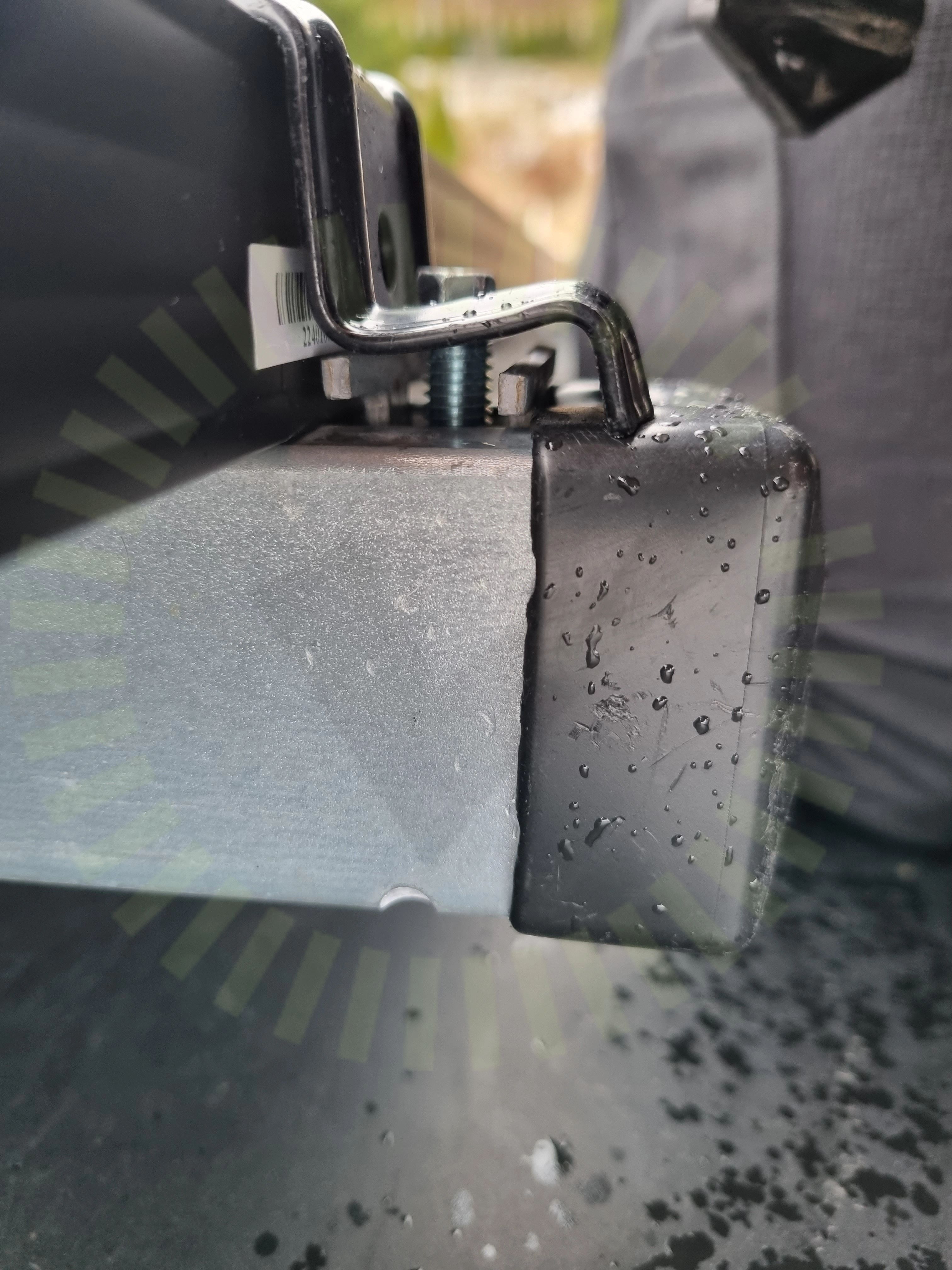

6.4 Ändklämmor rätt förläggning
Inte godkändÄndklämman fötter Ligger ej plant mot skena, ändklämma fastsatt ovanpå slutkopp
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
15/19Mittklämma skruvFalsinfästningFrämmande materialShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
1/4
7.1 Varning för likspänning
Inte godkändSaknas vid växelriktare
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/32

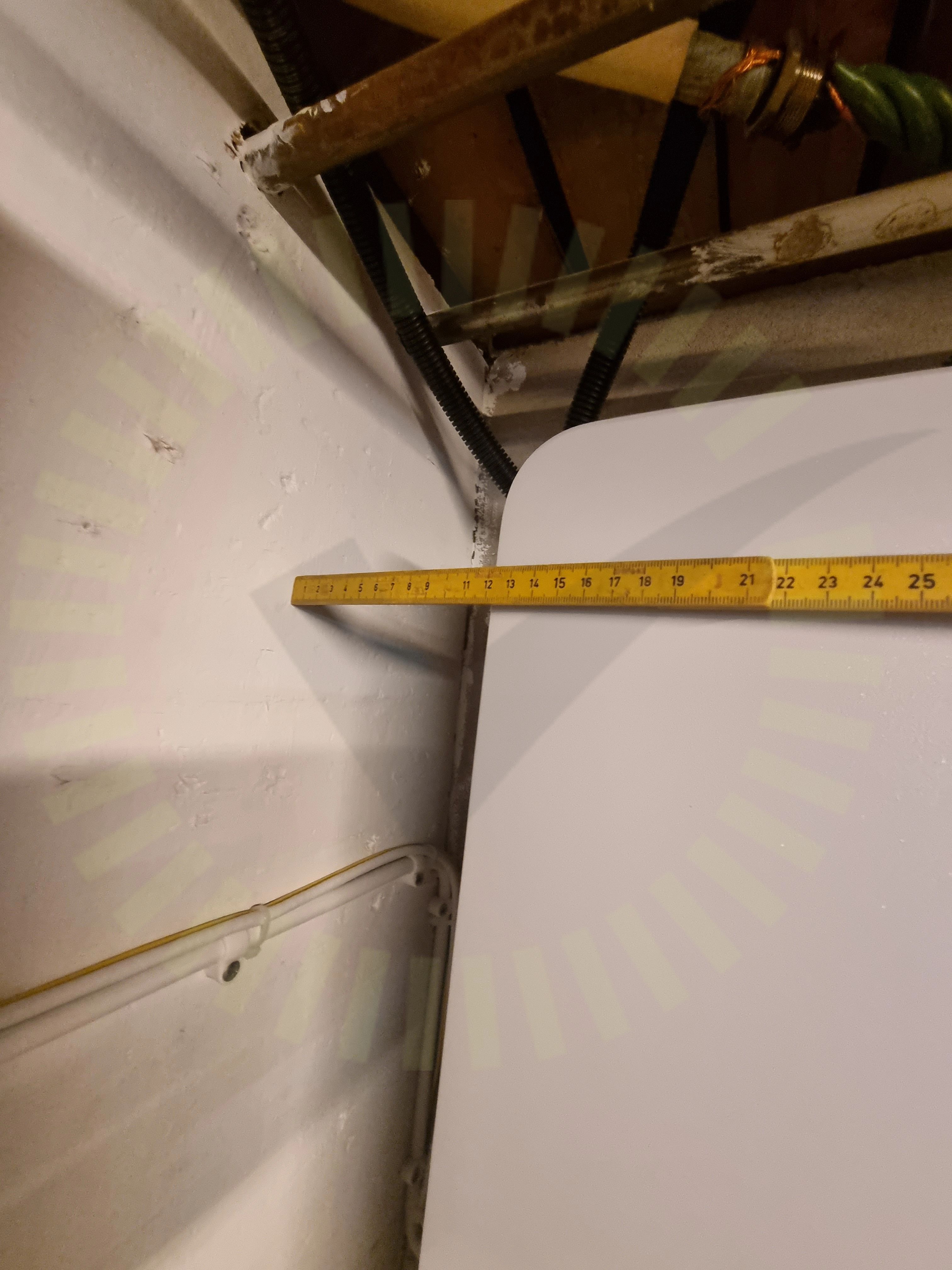

8.1 Avstånd närliggande objekt
Inte godkänd120mm till vägg 210mm till tak
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

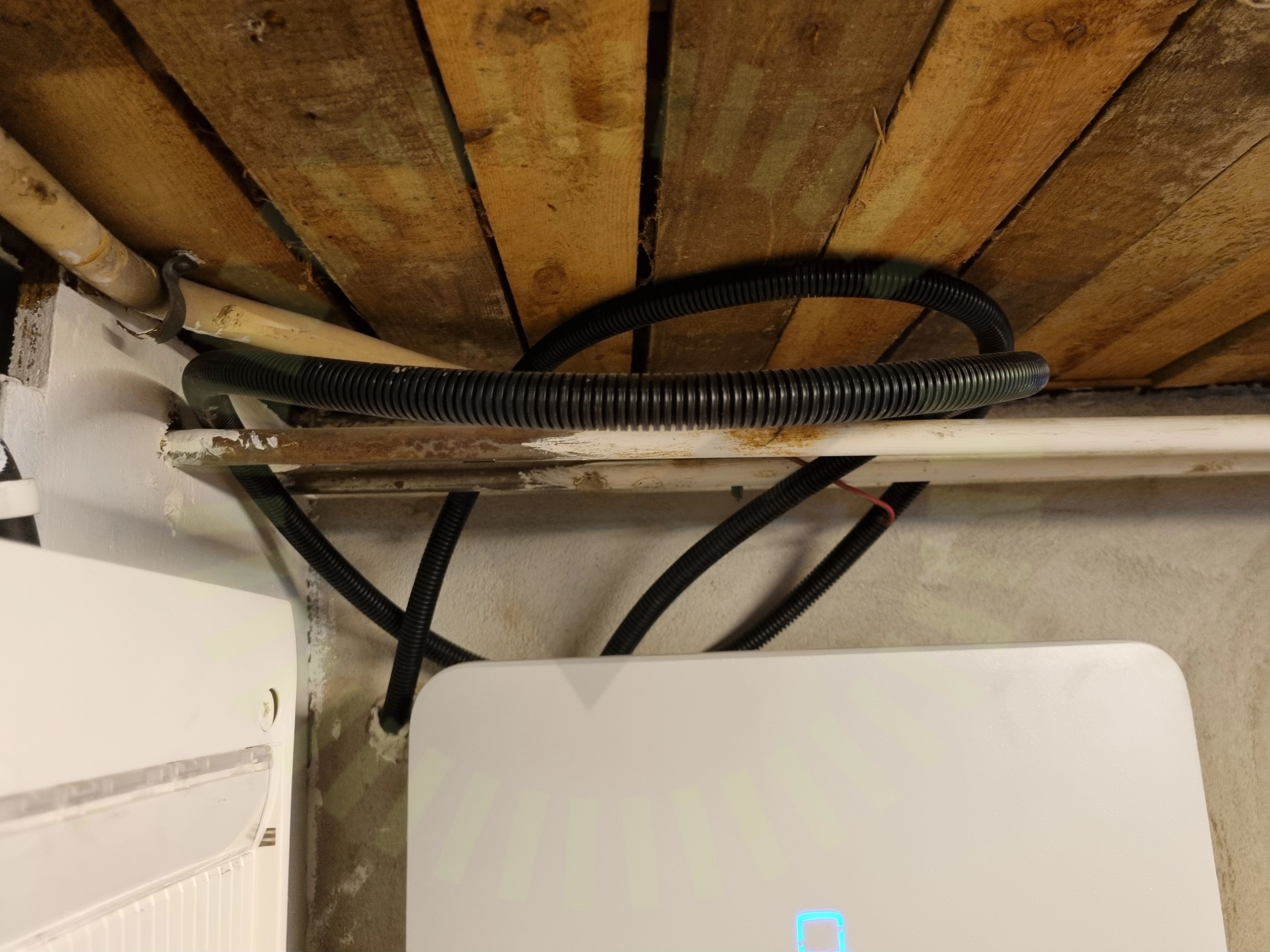

8.2 DC Kablage förläggning
Inte godkändAvsaknad av tillförlitlig uppfästning
SS 436 40 00 (522.8.4)

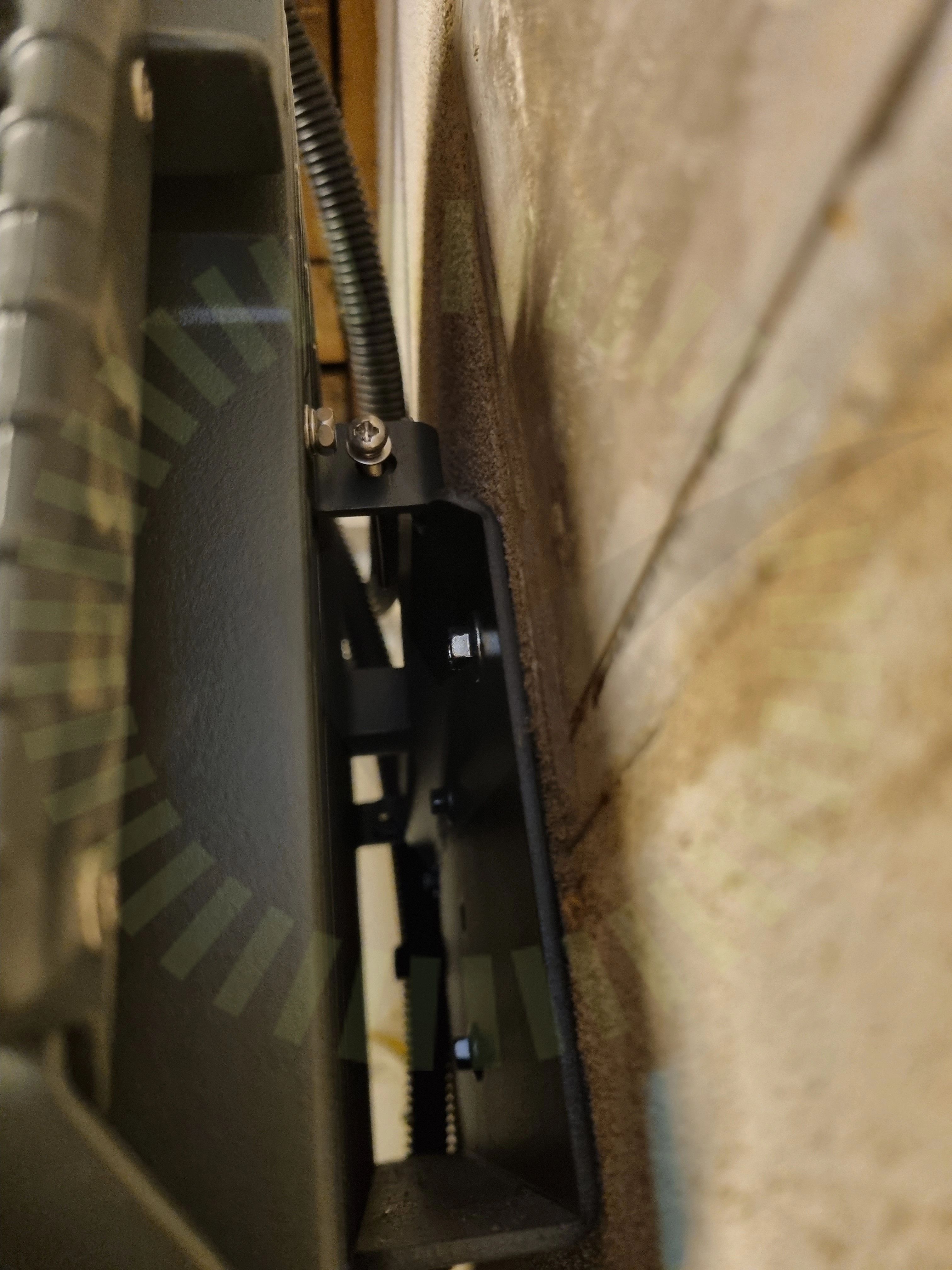

8.3 Fastsäkring av produkt
Inte godkändSkruv ej åtdragen
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40
Godkända kontrollpunkter
29/32AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInfästningJordning av chassiLedare fastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
