Besiktningsrapport

9.2

Installation genom

Söderens

Datum

24 januari 2025

Ort

Lerum, Västra Götalands län

Tätningsplatta

Kabeluppfästning

Anslutning av ledare

Mittklämmor

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra Papptak - tätskiktsplatta

VäxelriktareSunGrow: SH15/20/25T

BatteriSunGrow: SBR(XXX)

TillbehörCHINT: Sungrow DTSU666-20

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Kund saknar en genomgång på hur systemet och dess inställningar fungerar.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

16/16

Avstånd till växelriktareBatteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

2/6

Fastsäkring av produktSkador signalkablage

Ej tillgängligt vid besiktning

4/6

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktaren

Tak 1, TJB: Solentra Papptak - tätskiktsplatta

Anmärkningar

3/20

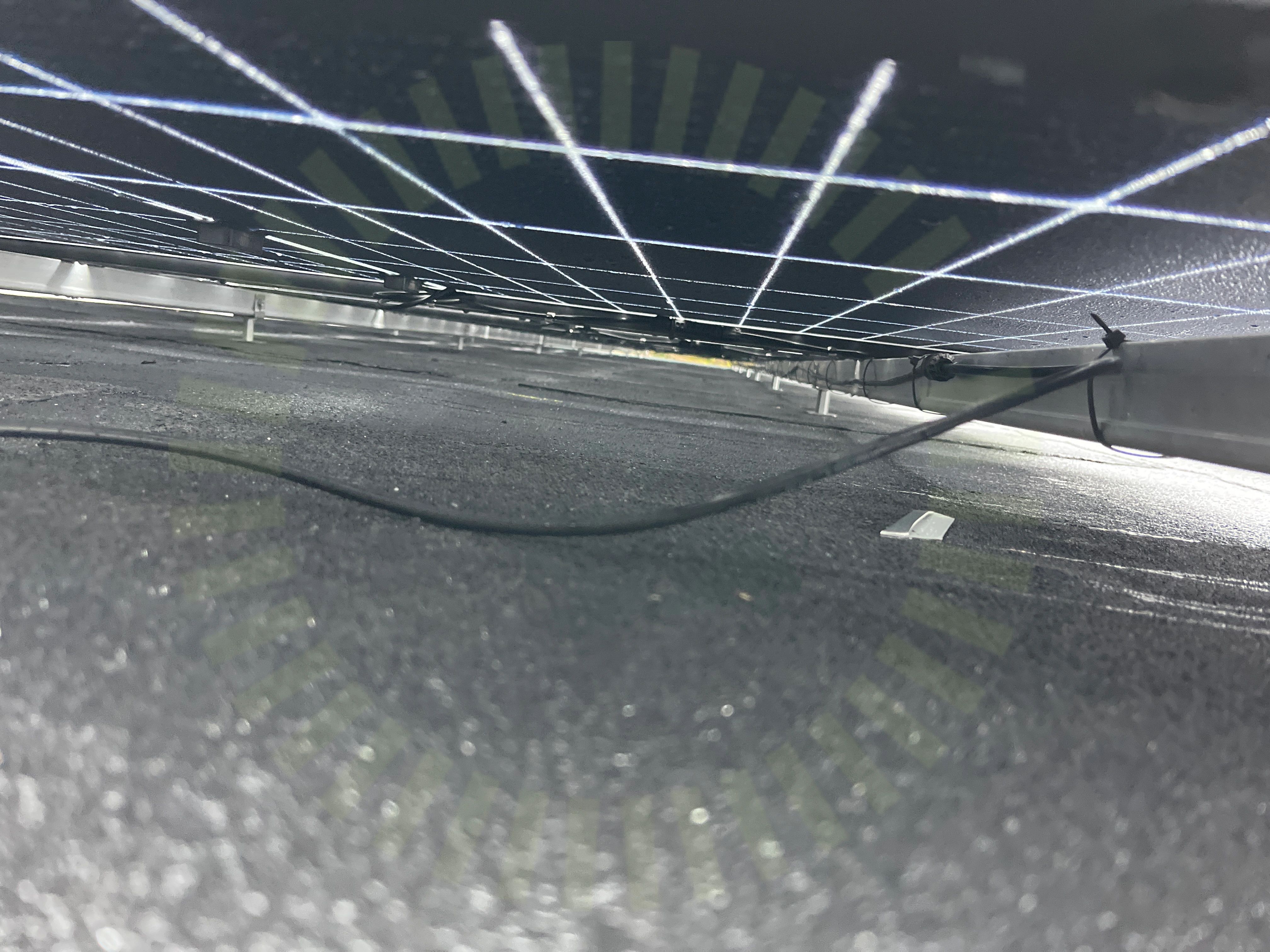

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

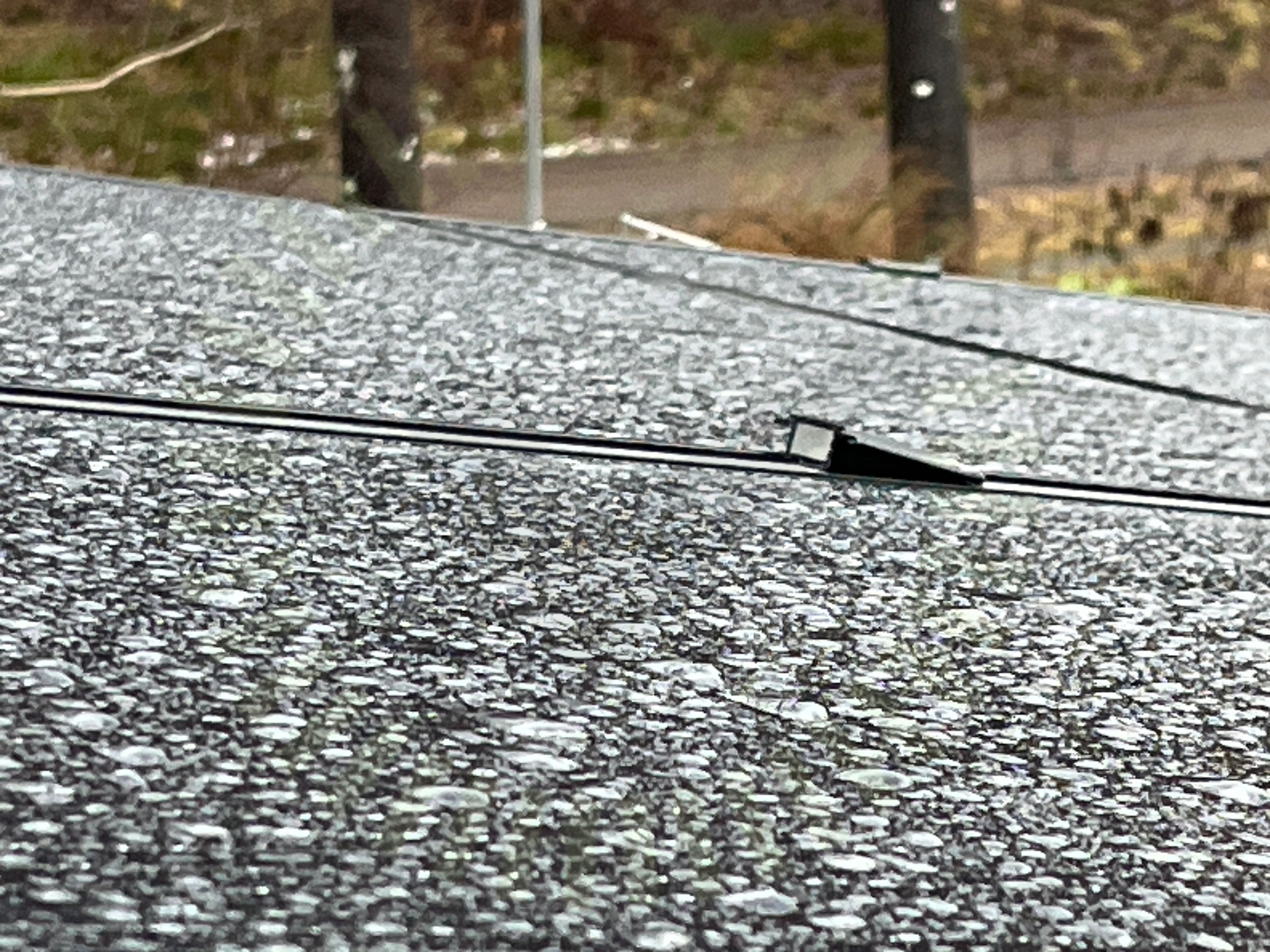

4.2 Mittklämmor

Inte godkänd

Mittklämmor är inte åtdragna.

4.3 Tätningsplatta

Inte godkänd

Tätningsplattan är för liten, den skall vara minst 1m2 och minst 800mm på kortaste sidan.

Godkända kontrollpunkter

17/20

CC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTaklutningUnderbyggnadVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

Godkända kontrollpunkter

35/36

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
