Besiktningsrapport

8.6

Installation genom

Freebo

Datum

19 augusti 2024

Ort

Klässbol, Värmlands län

Klämmornas placering

Förbindelse av kontakter

Föremål mellan skena och panelram

+ 8

84% godkända16% ej godkända

Om installationen

PanelerKioto Solar: POWER-60 HC Maxim black

MontagesystemMAFI: Concrete Tile Bracket Läktfästen

VäxelriktareSonnenkraft: SK-WR-4k-25k

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Smartmätare

Godkända kontrollpunkter

3/3

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Tak 1, Kioto Solar: POWER-60 HC Maxim black

Anmärkningar

6/15

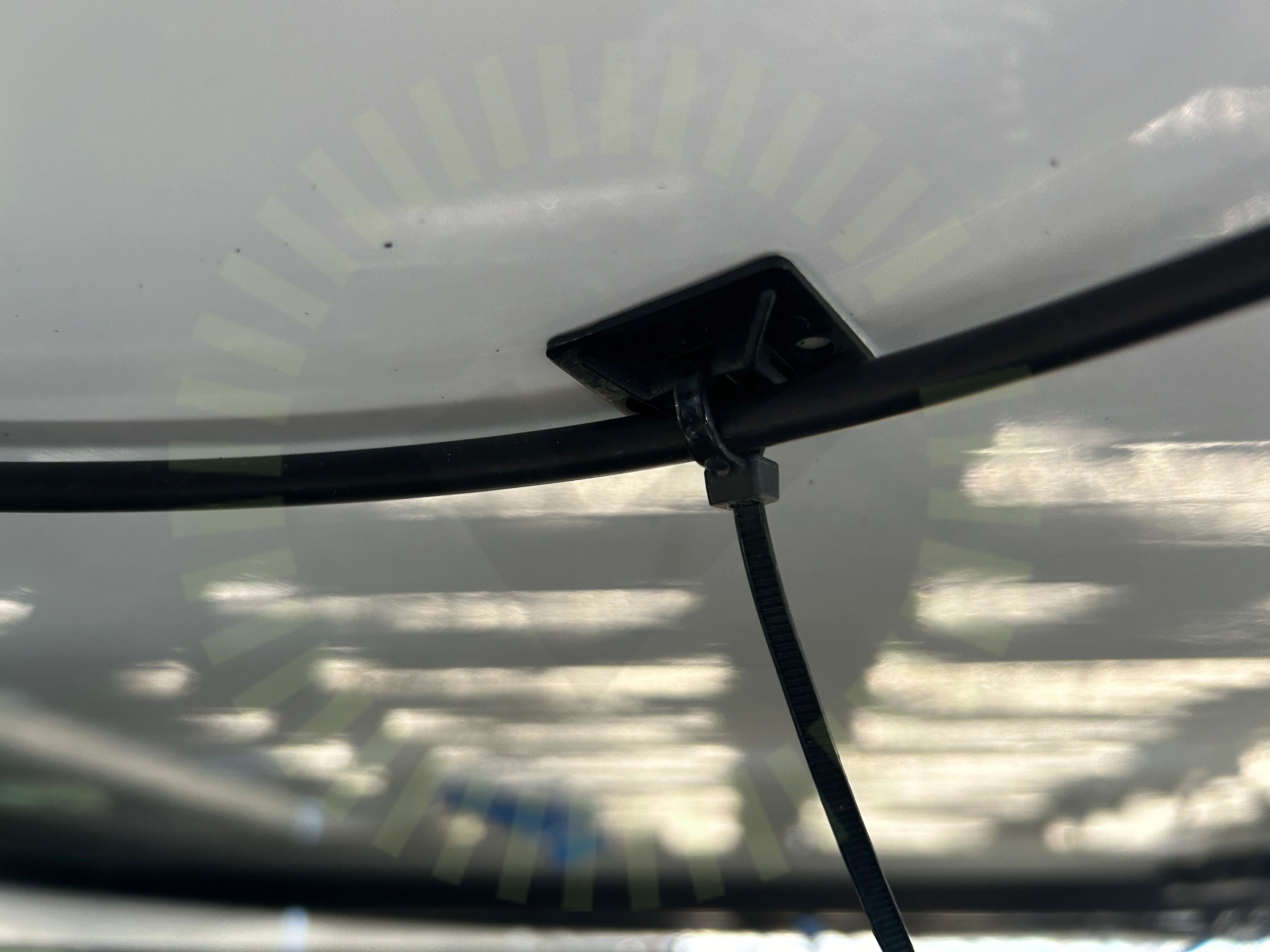

3.1 Föremål mot bakstycke

Inte godkänd

Clips är limmade på panelens undersida. Paneltillverkaren tillåter inte lim mot panelens yta, varken ovan- eller undersida.

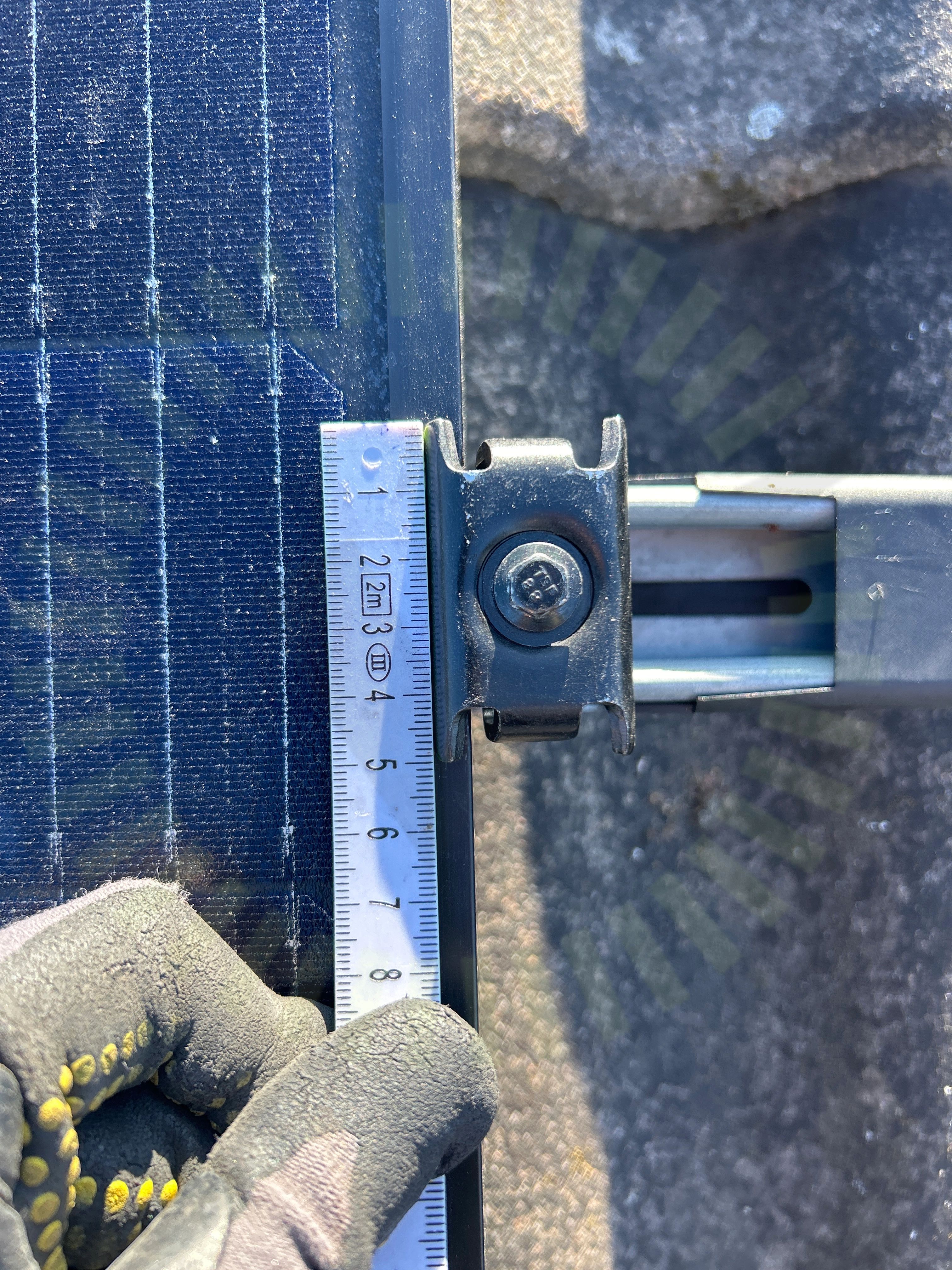

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Klämman ska fördela trycket över minst 400 mm.

Kioto Solar: Installation Manual 2022.08, Sida 7

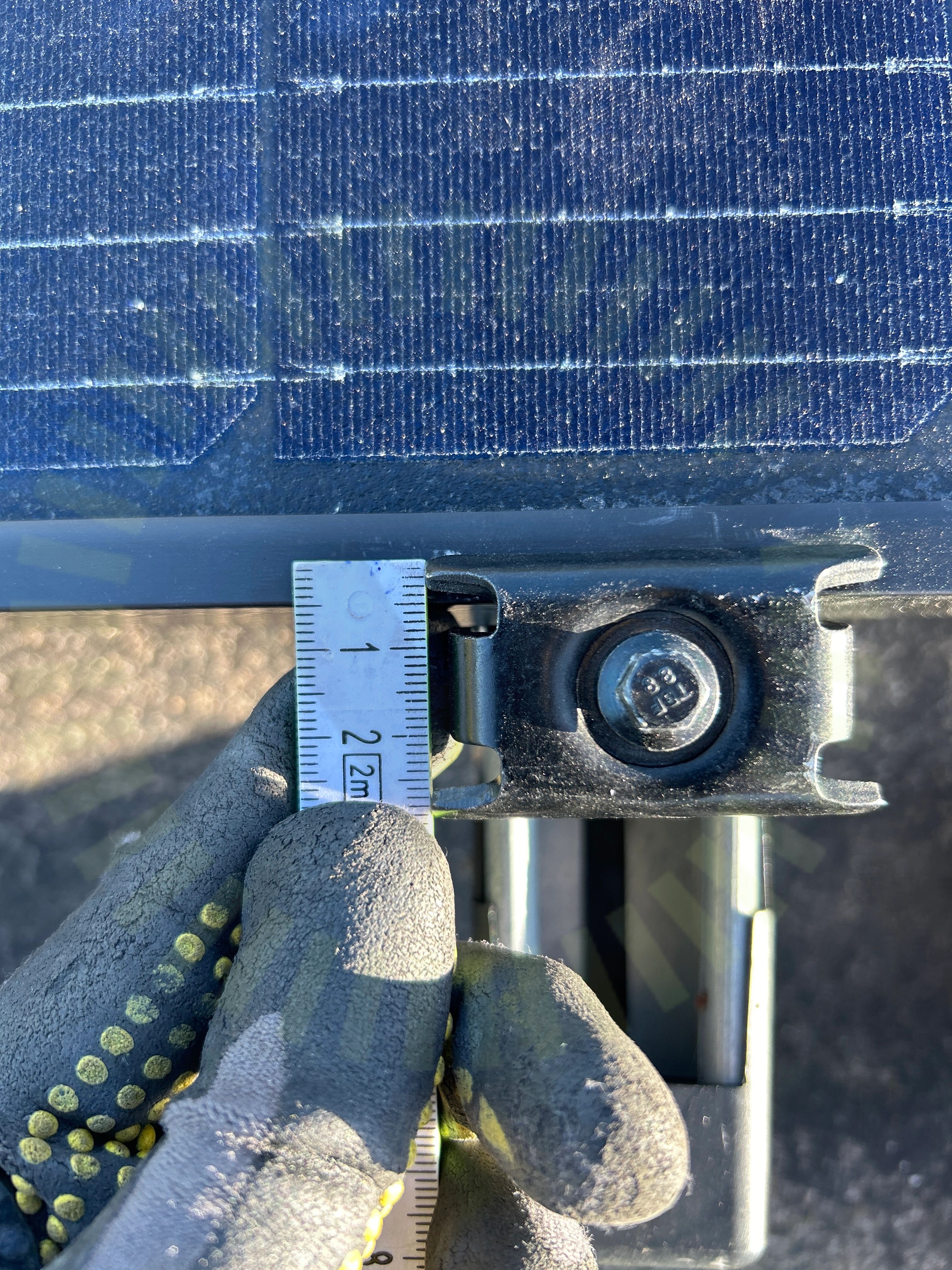

3.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

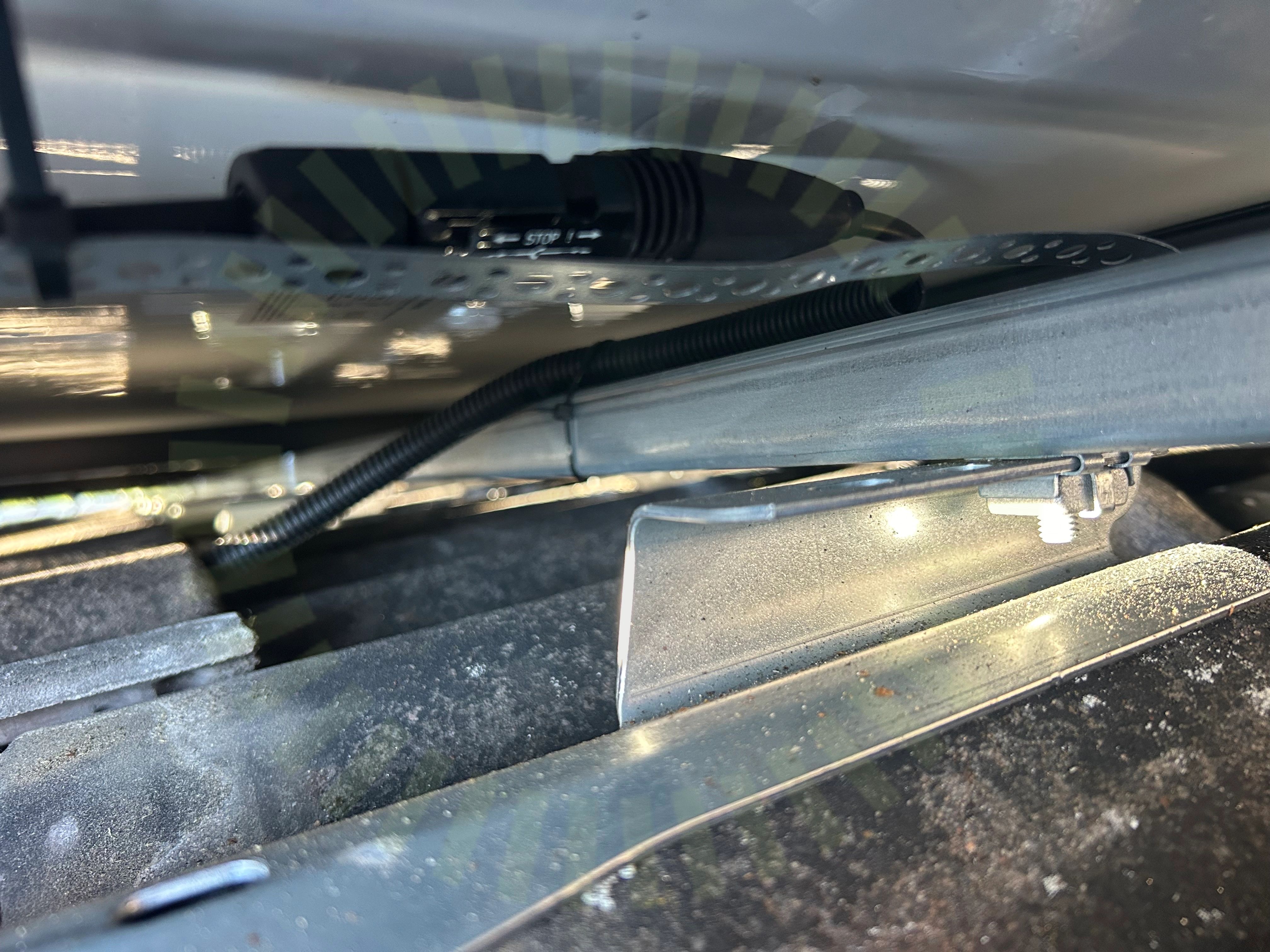

3.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

3.5 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Kioto Solar: Mounting matrix for KIOTO solar modules 2023.04, Sida 9-10

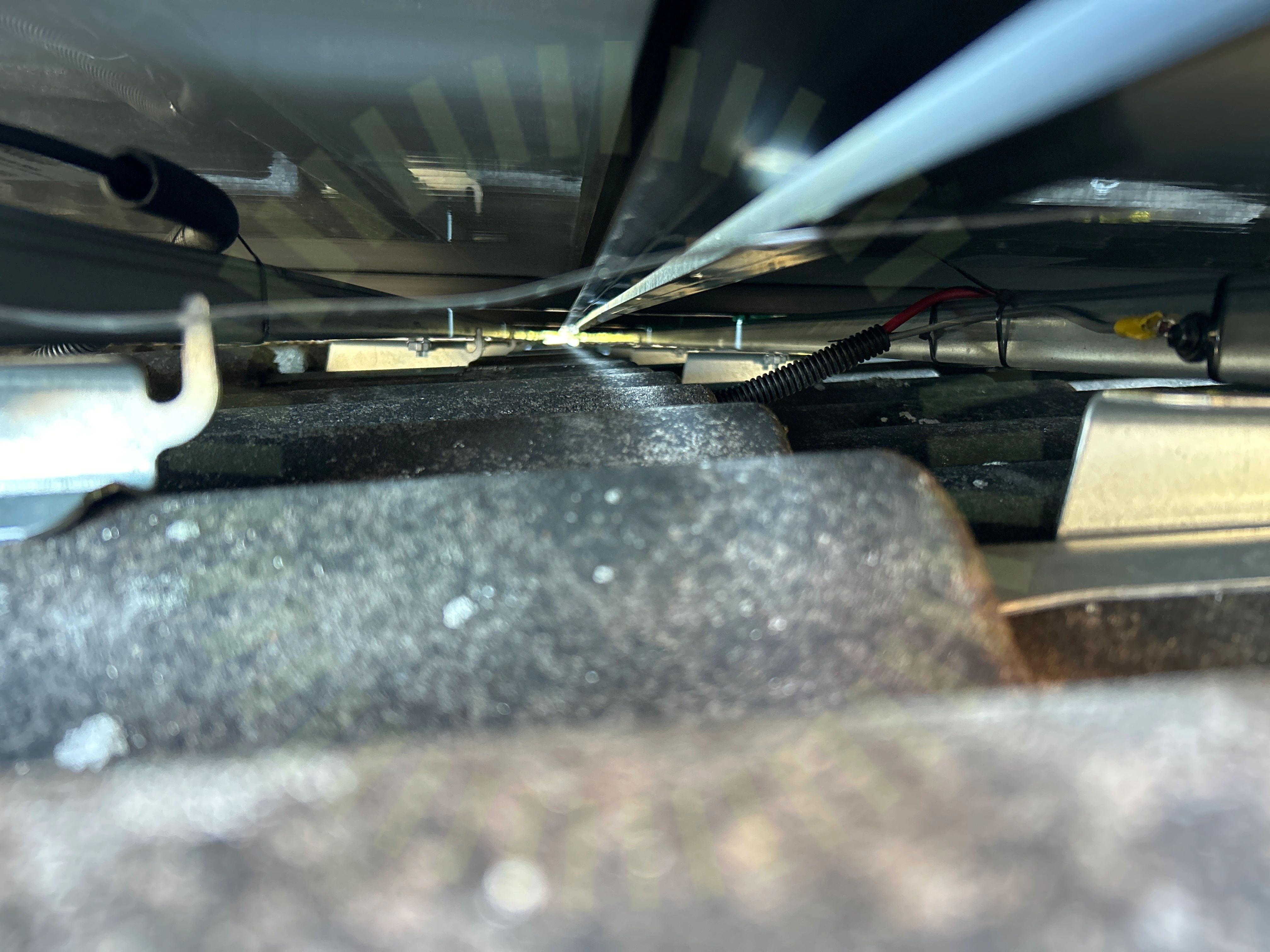

3.6 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

9/15

DräneringshålKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, MAFI: Concrete Tile Bracket Läktfästen

Anmärkningar

1/22

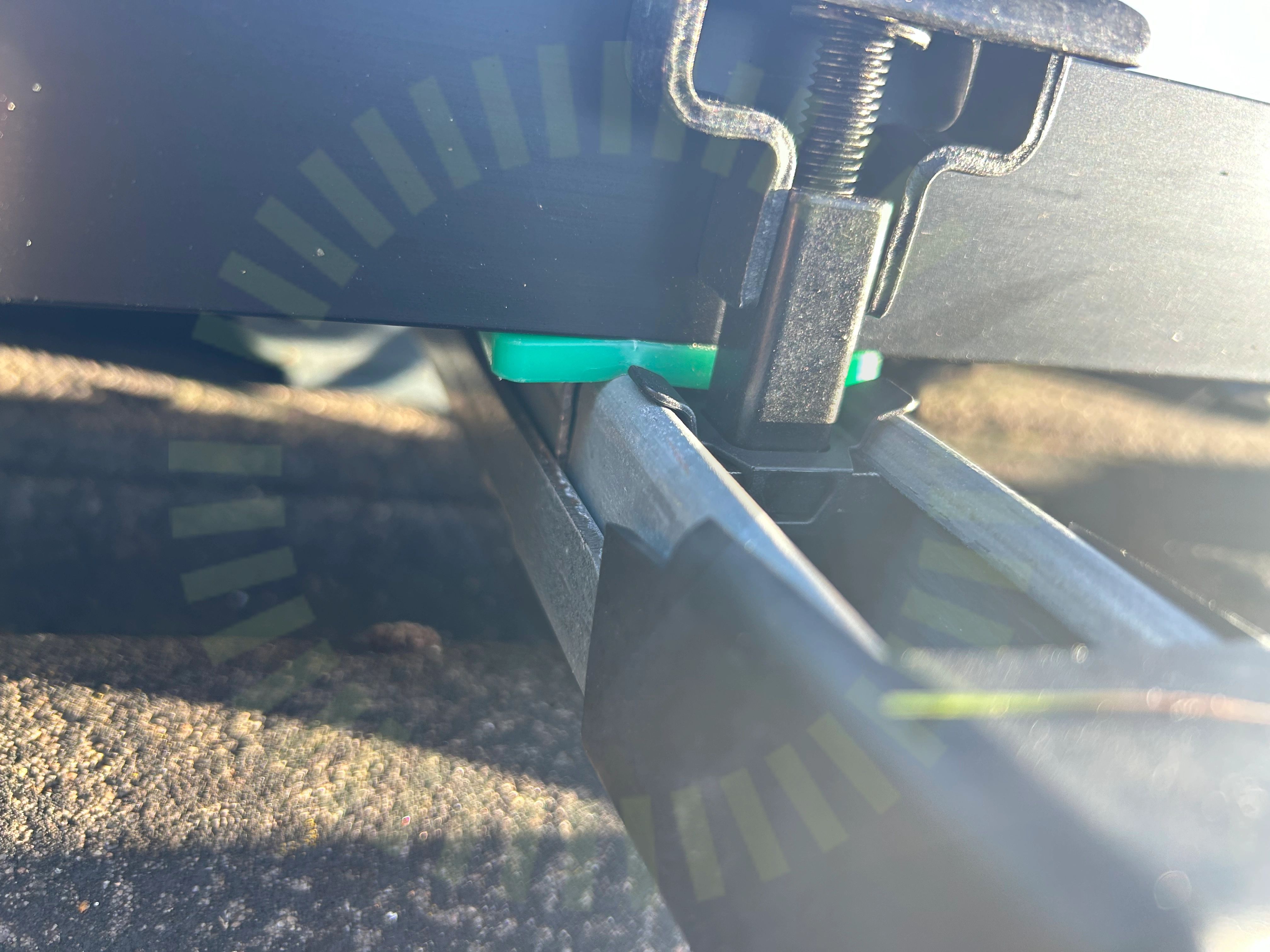

4.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

Godkända kontrollpunkter

21/22

DC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/5

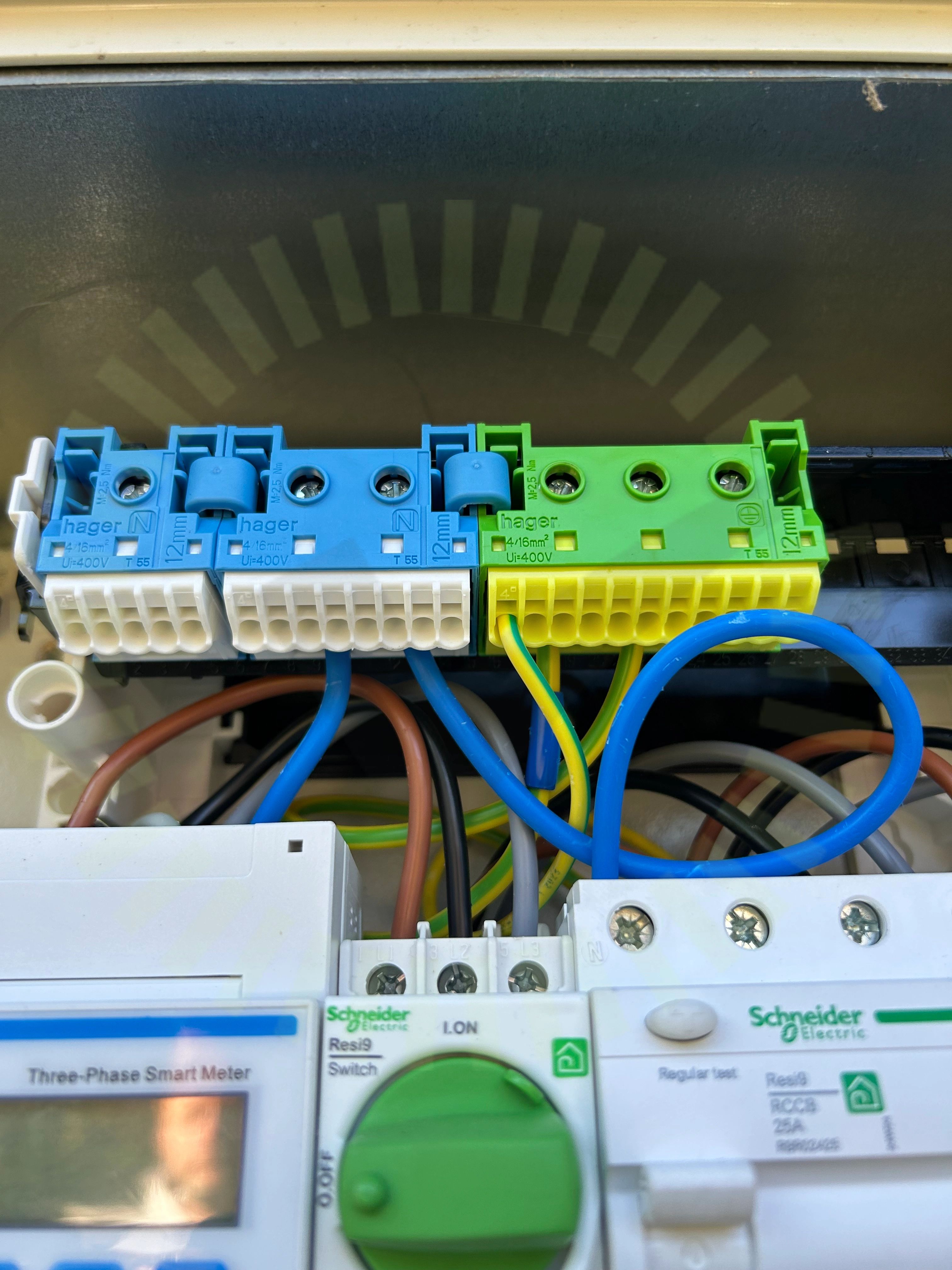

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

4/5

InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/40

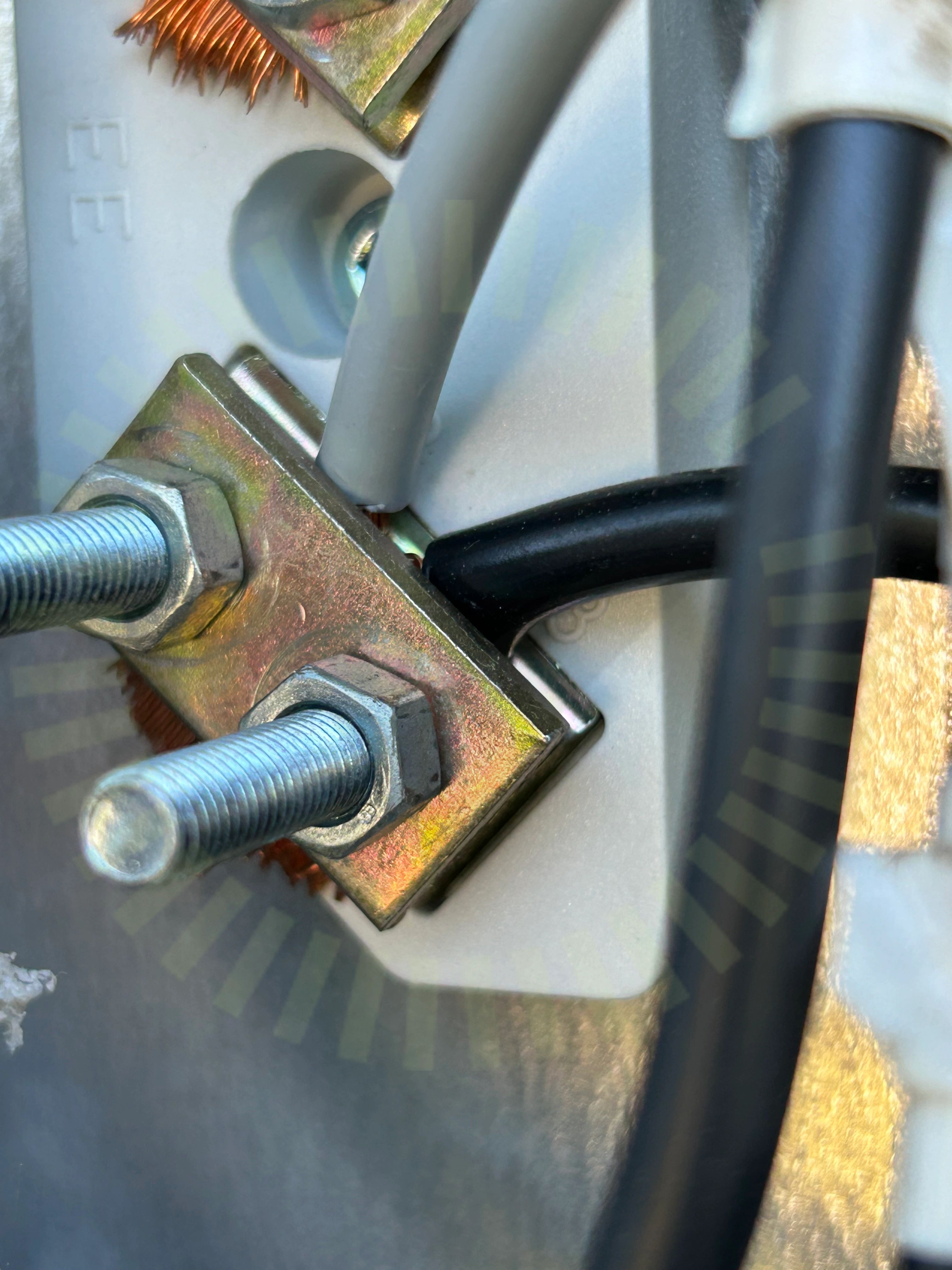

7.1 Anslutning av ledare

Inte godkänd

Mantel är klämd i plint.

SS 436 40 00 (134.1.4)

7.2 Dokumentation

Inte godkänd

Manual för installation samt drift och skötselanvisningar på svenska eller engelska saknas för produkten och saknas på tillverkarens hemsida.

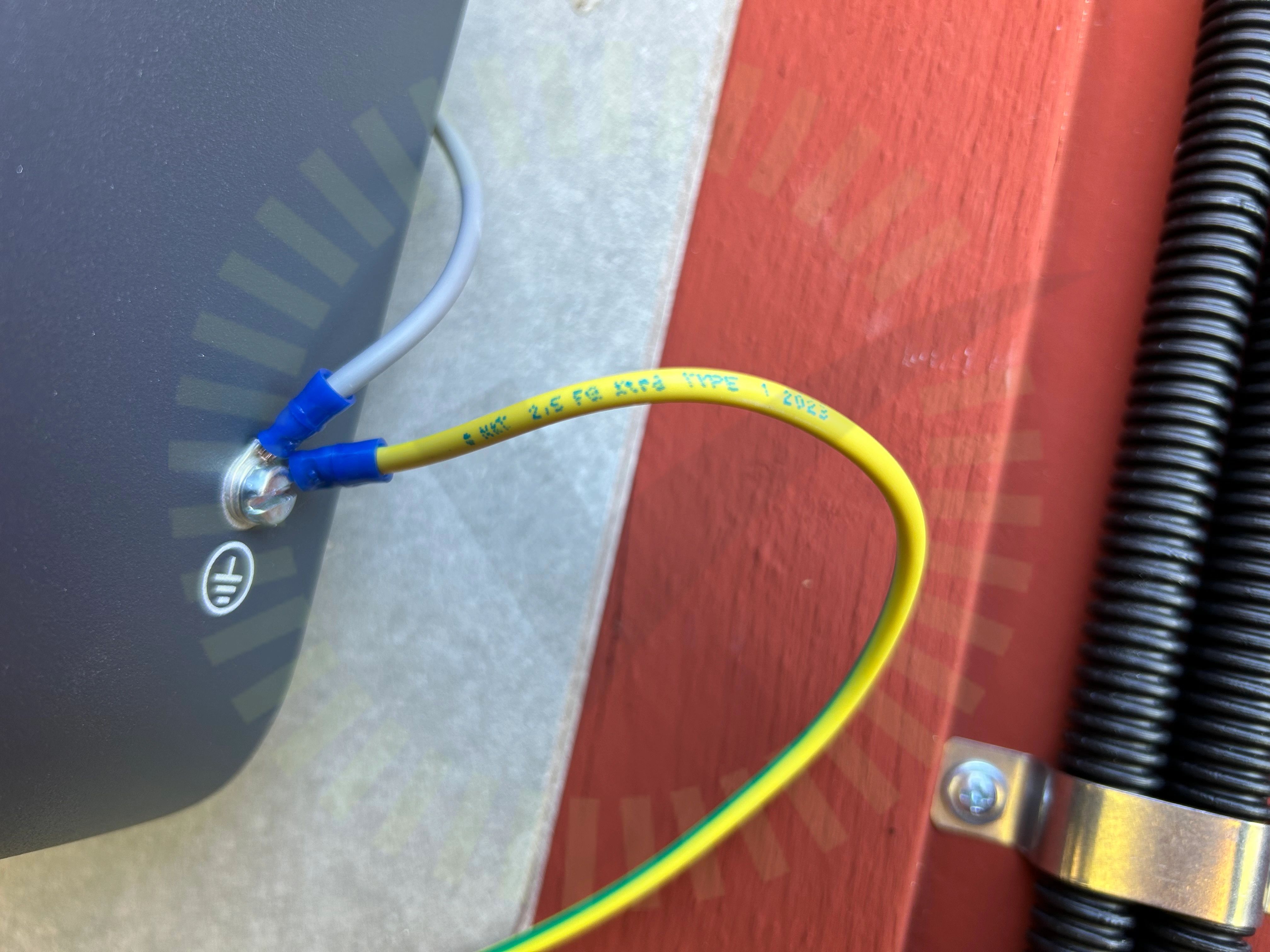

7.3 Jordning av chassi

Inte godkänd

Jordkabeln har fel dimension.

Handbuch fuer SONNENKRAFT-Wechselrichter, sid 19

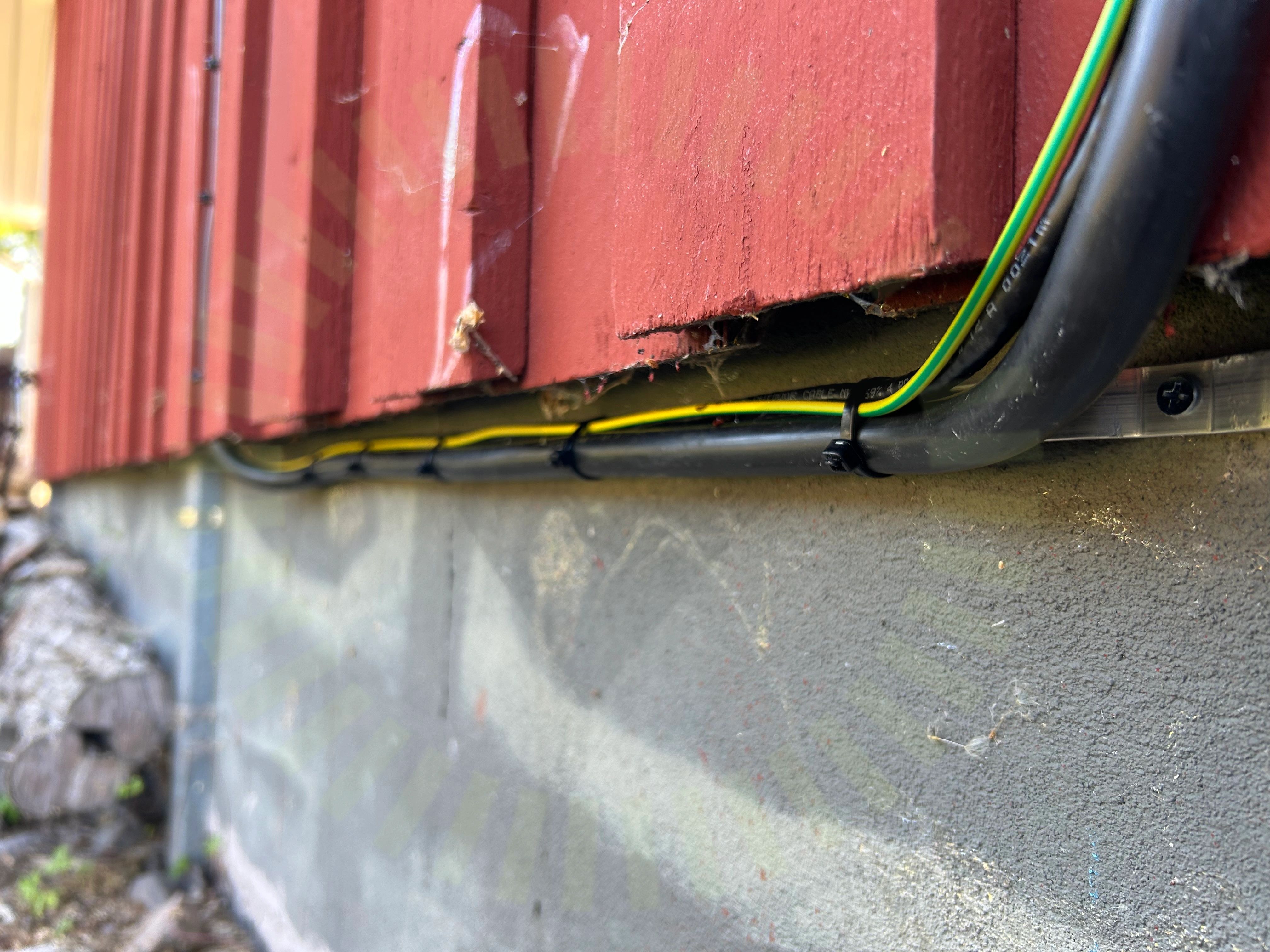

7.4 Väderbeständigt material

Inte godkänd

Underlag som styrker att jordkabeln är UV-beständig saknas.

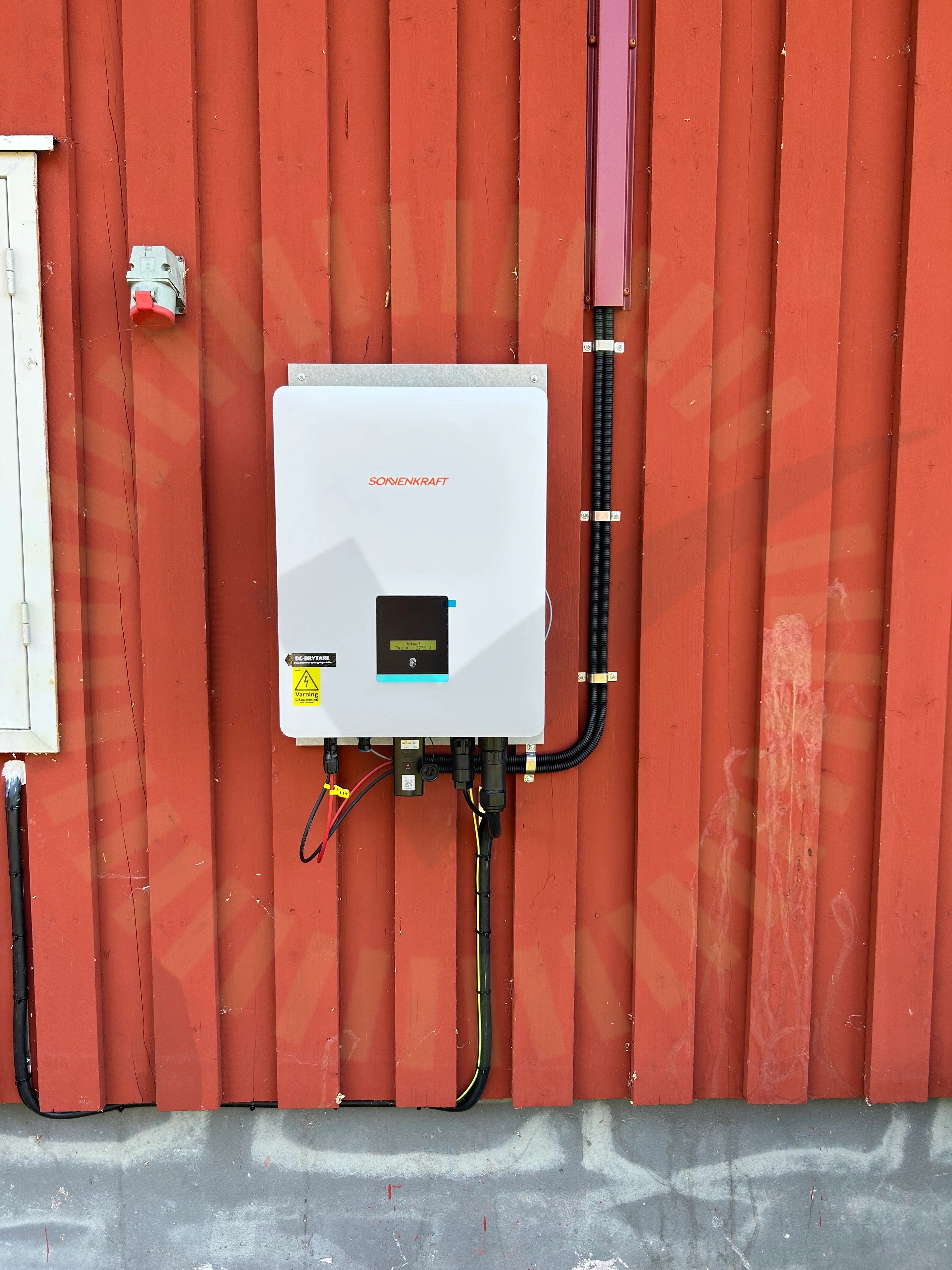

7.5 Väderskydd

Inte godkänd

Växelriktaren är placerad i direkt solljus och är inte skyddad från väder.

Handbuch fuer SONNENKRAFT-Wechselrichter, sid 12

Godkända kontrollpunkter

34/40

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign
