Besiktningsrapport

8.5

Installation genom

Solcellen.nu

Datum

27 januari 2023

Ort

Järfälla, Stockholms län

Växelriktarens kontakter

Infästning av växelriktare

AC Genomföringar

AC Förläggning

82% godkända18% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Varselmärkning

Anmärkningar

1/4

2.1 Varning för likspänning

Inte godkänd

Varning för likspänning saknas vid DC brytare och växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

6/26

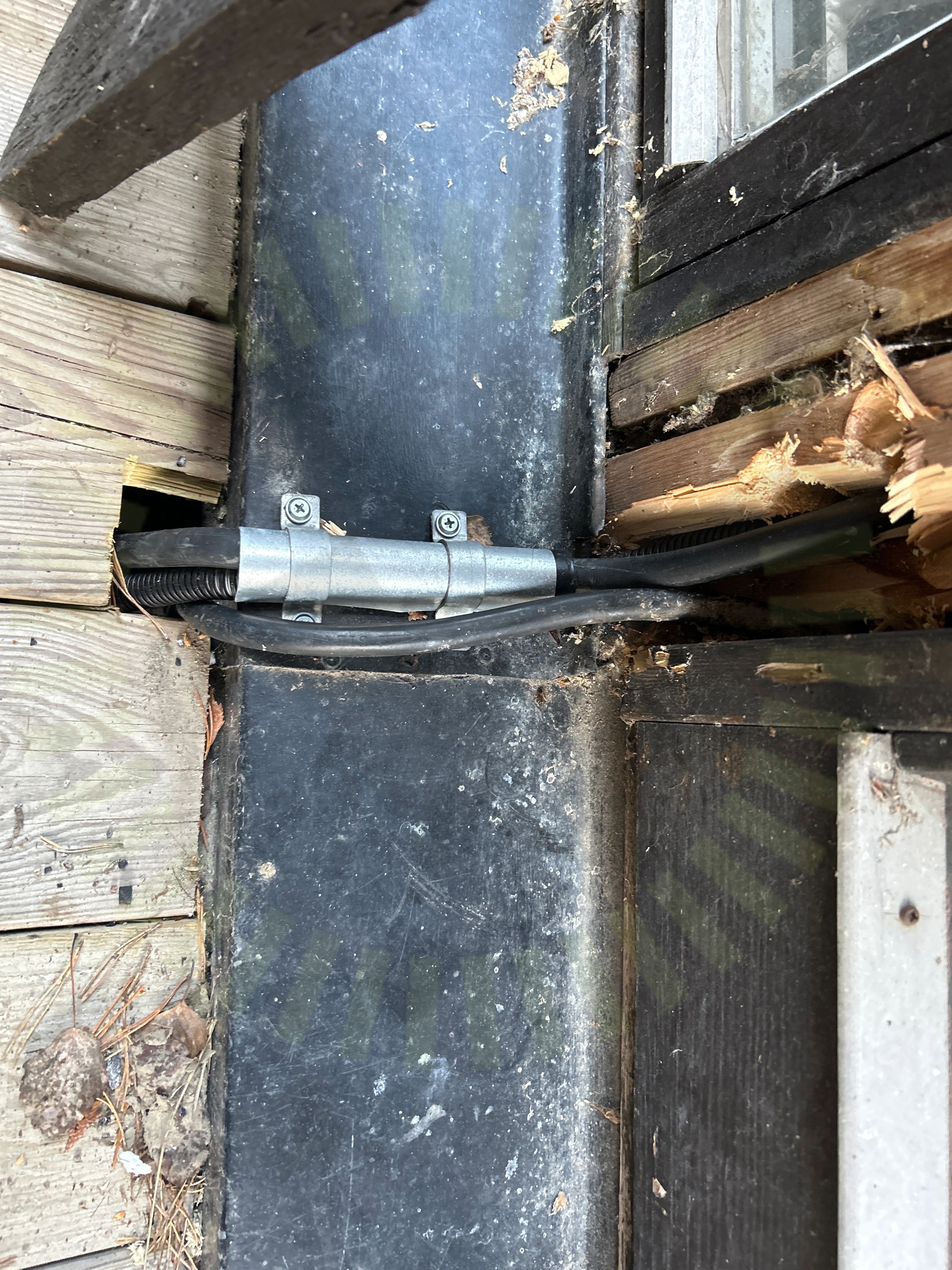

3.1 AC Förläggning

Inte godkänd

Löst förlagd kabel. Infästning saknas.

SS 436 40 00 (522.8.1)

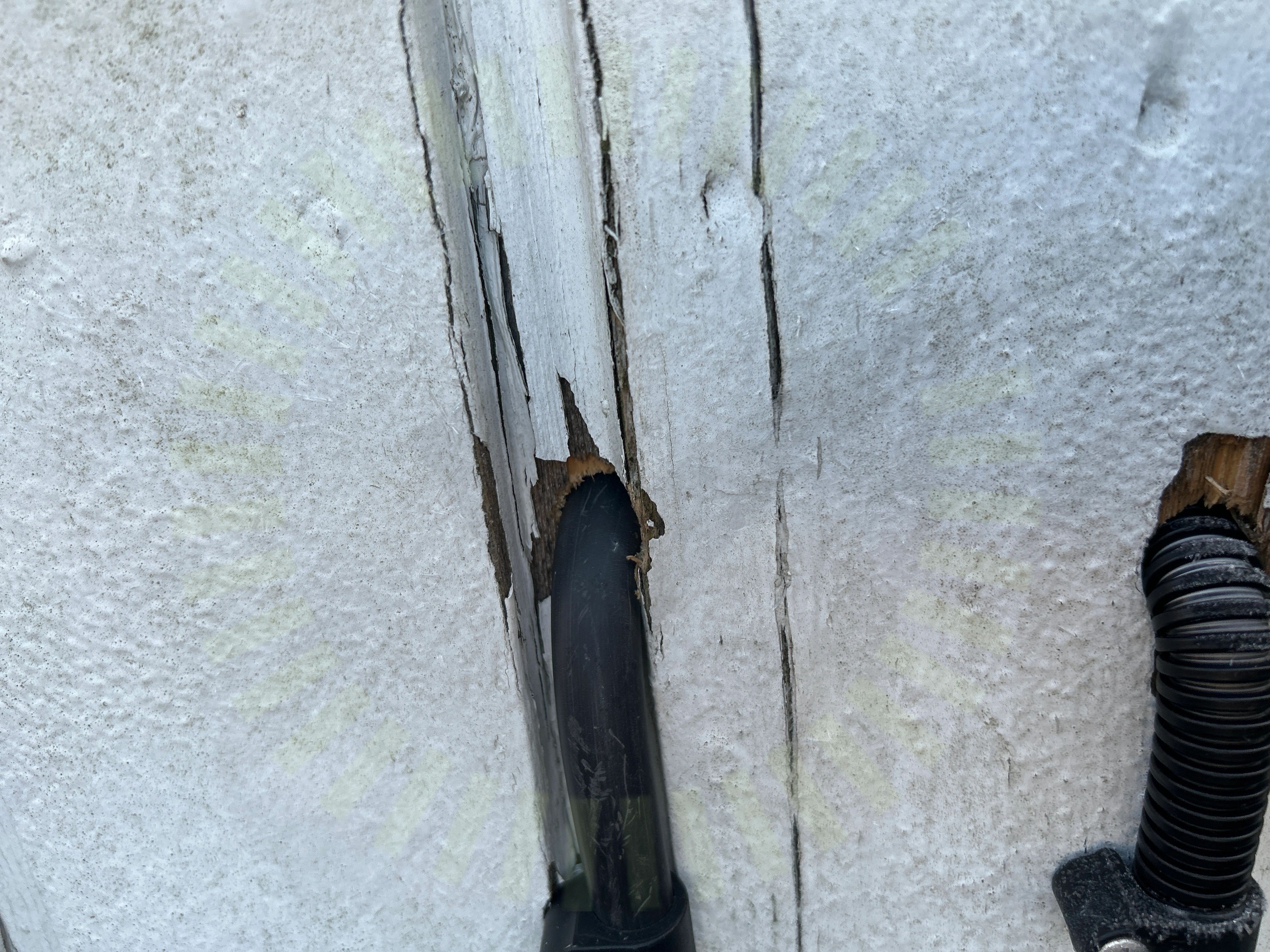

3.2 AC Genomföringar

Inte godkänd

Genomföring ej tätad.

3.3 DC Genomföringar

Inte godkänd

Ej tätad vid växelriktaren

SS 436 40 00 (527.2.1)

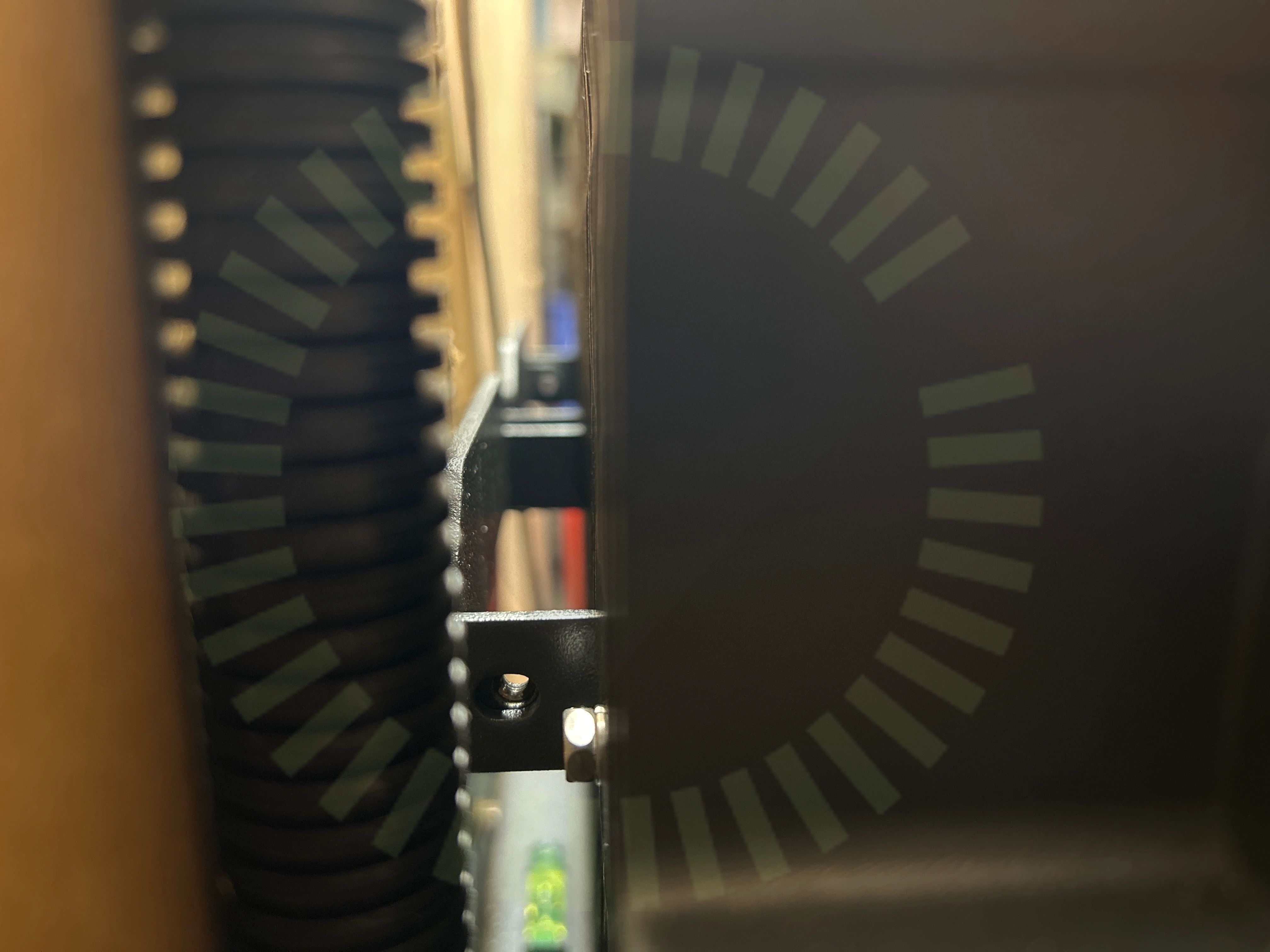

3.4 Infästning av växelriktare

Inte godkänd

Växelriktare inte fastsäkrad.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 37.

3.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

3.6 Växelriktarens kontakter

Inte godkänd

Kontaktens förskruvning bottnad. Behöver ersättas med ny då tätning skadats.

Godkända kontrollpunkter

20/26

AC BöjradieAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringKabelLedare fastspändaMiljökravMärkningMätprotokoll DCSträngschemaSäkringVinkel
