Besiktningsrapport
9.5
Installation genom
Evify
Datum
15 maj 2025
Ort
Målilla, Kalmar län
Informering av solceller
Genomföringar
Förskruvning
Väderbeständigt material
91% godkända
9% ej godkända
Om installationen
Växelriktare
GoodWe: GW4-20kW SDT-20 G2 PLUS+ Series
Batteri
Emaldo: Power Core
Installerad av Evify som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
7/7
Avstånd närliggande objekt
Fastsäkring av produkt
Placering
Skador
Smartmätare
Tillgång till batteriet
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/36
3.1 Förskruvning
Inte godkänd
Två kablar förlagda i förskruvning avsedd för en kabel.
User Manual Grid-Tied PV Inverter SDT G2 Series 4-25kW V1.5-2023-12-25, Sida 30-31
3.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)

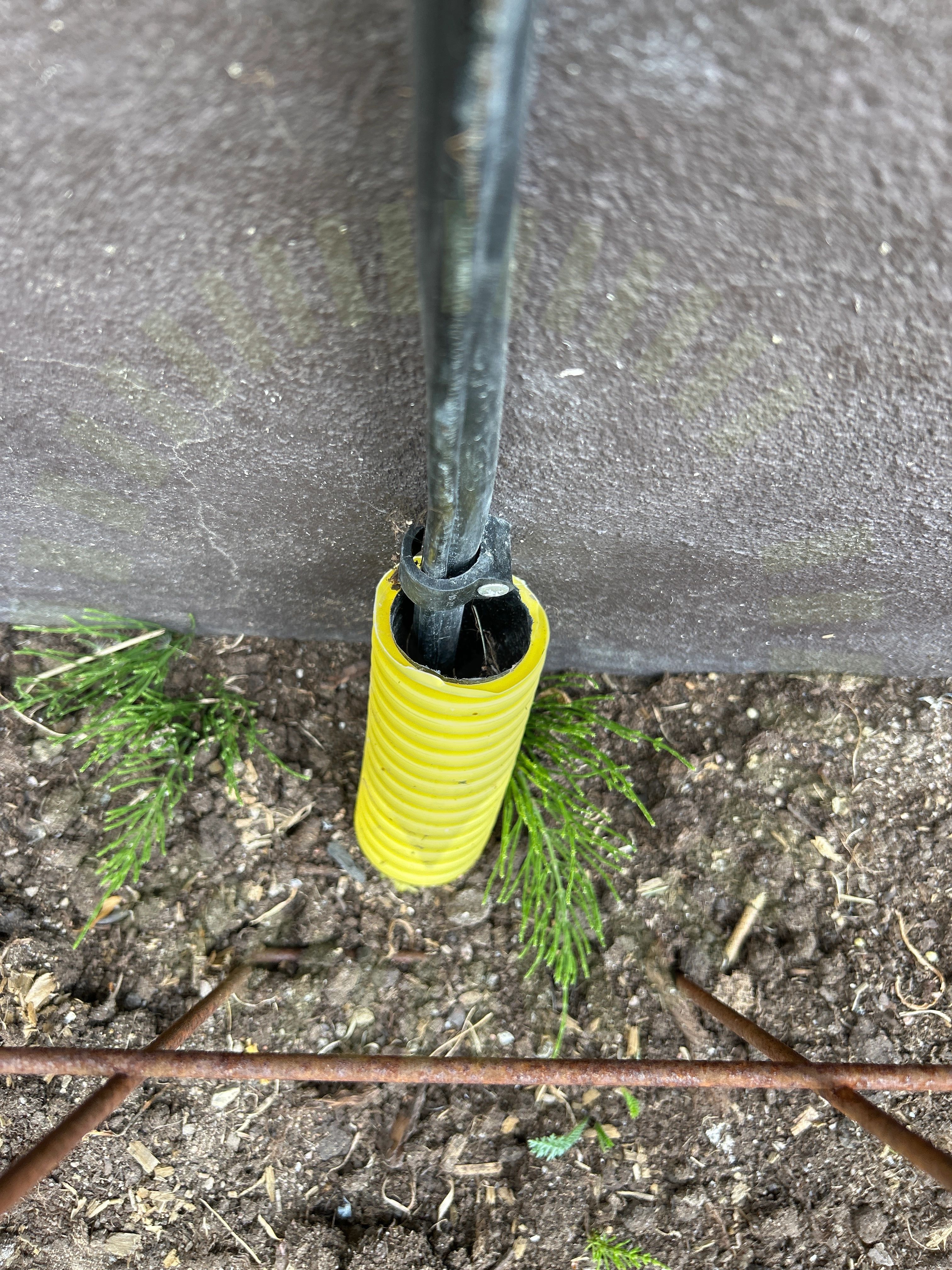

3.3 Väderbeständigt material
Inte godkänd
Där markrör går upp ur marken utsätts de för direkt solljus. Markrör är ej UV-beständig.
Godkända kontrollpunkter
30/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter tätning
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36
DC Max Spänning
DC Min Spänning
Strängdesign
