Besiktningsrapport

8.8

Installation genom

Evify

Datum

15 maj 2025

Ort

Målilla, Kalmar län

Kopplingslåda böjradie

Skenornas infästning

Klämmornas överlappning

+ 5

87% godkända

13% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9R.28

Montagesystem

Nordmount: Plåttak

Växelriktare

GoodWe: GW4-20kW SDT-20 G2 PLUS+ Series

Batteri

Emaldo: Power Core

Tillbehör

Acrel: ADL400-D

Tillbehör

Undercentral

Installerad av Evify som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (7)Tak 1, Nordmount: Plåttak (18)Tak 1, Trina: TSM-NEG9R.28 (16)Undercentral (6)Varselmärkning (4)Växelriktare (38)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Endast 1 sträng enligt strängschema, 2 strängar kopplade till växelriktare.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

7/7

Avstånd närliggande objekt

Fastsäkring av produkt

Placering

Skador

Smartmätare

Tillgång till batteriet

Väderskydd

Tak 1, Nordmount: Plåttak

Anmärkningar

4/18

3.1 Krav på tak

Inte godkänd

Takets tjocklek är inte tillräcklig för valt montagesystem.

Nordmount: Plåttak - monteringsanvisning, Version 1.7, 2025-01-23, sida 2

3.2 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Nordmount: Plåttak - monteringsanvisning, Version 1.7, 2025-01-23, sida 2

3.3 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts vid enstaka infästning.

Nordmount: Plåttak - monteringsanvisning, Version 1.7, 2025-01-23, sida 2

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/18

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-NEG9R.28

Anmärkningar

2/16

4.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

TRINA SOLAR USER MANUAL vertex series modules, sida 17.

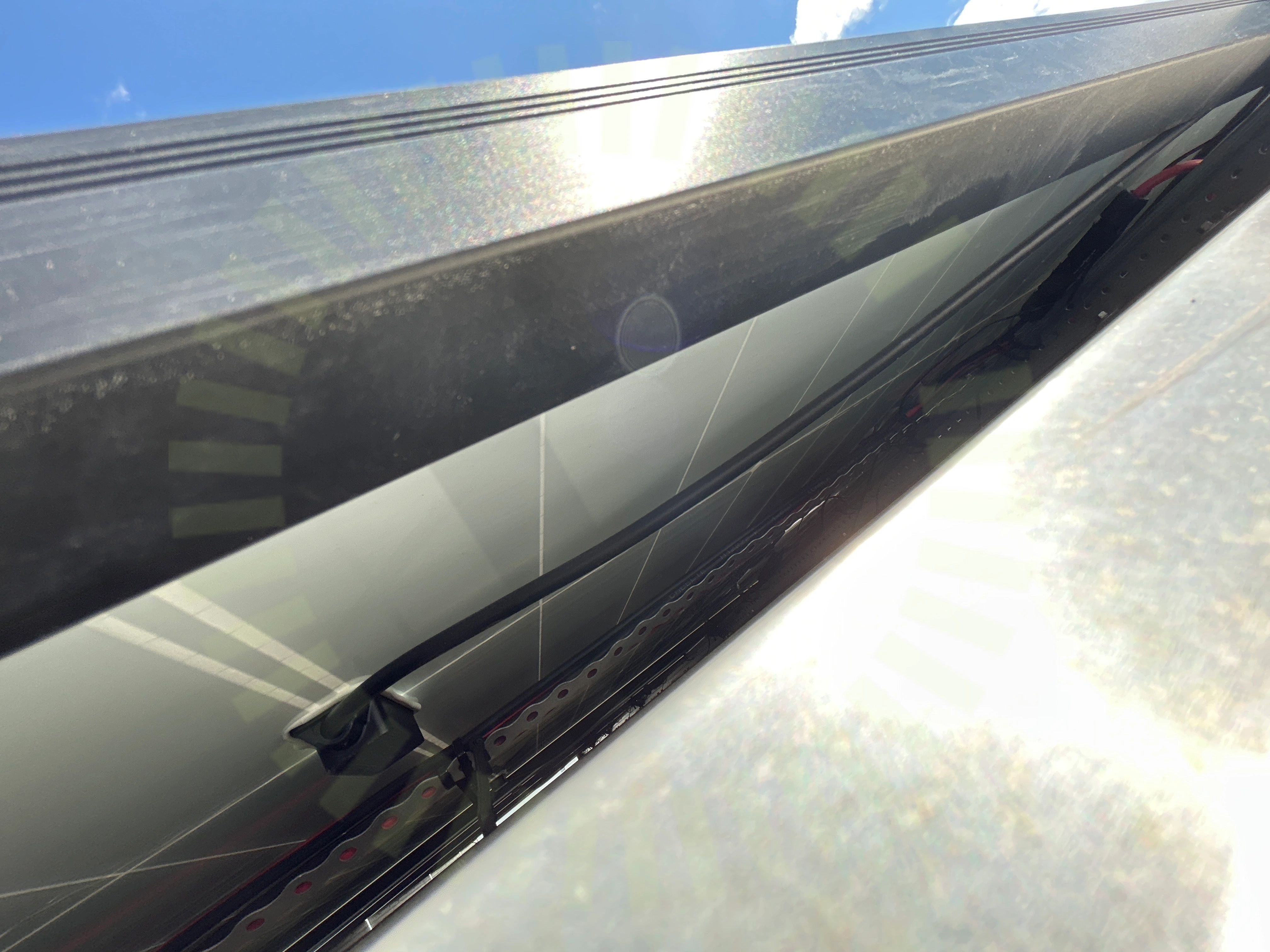

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/16

Avstånd till hav

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/38

7.1 Förskruvning

Inte godkänd

Två kablar förlagda i förskruvning avsedd för en kabel.

User Manual Grid-Tied PV Inverter SDT G2 Series 4-25kW V1.5-2023-12-25, Sida 30-31

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

7.3 Markrör

Inte godkänd

Markrör är inte tätat i ändarna.

7.4 Väderbeständigt material

Inte godkänd

Där markrör går upp ur marken utsätts de för direkt solljus. Markrör är ej UV-beständig.

Godkända kontrollpunkter

31/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter tätning

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/38

DC Max Spänning

DC Min Spänning

Strängdesign
