Besiktningsrapport

8.4

Installation genom

Nordpolen Energi

Datum

4 januari 2023

Ort

Tolg, Kronobergs län

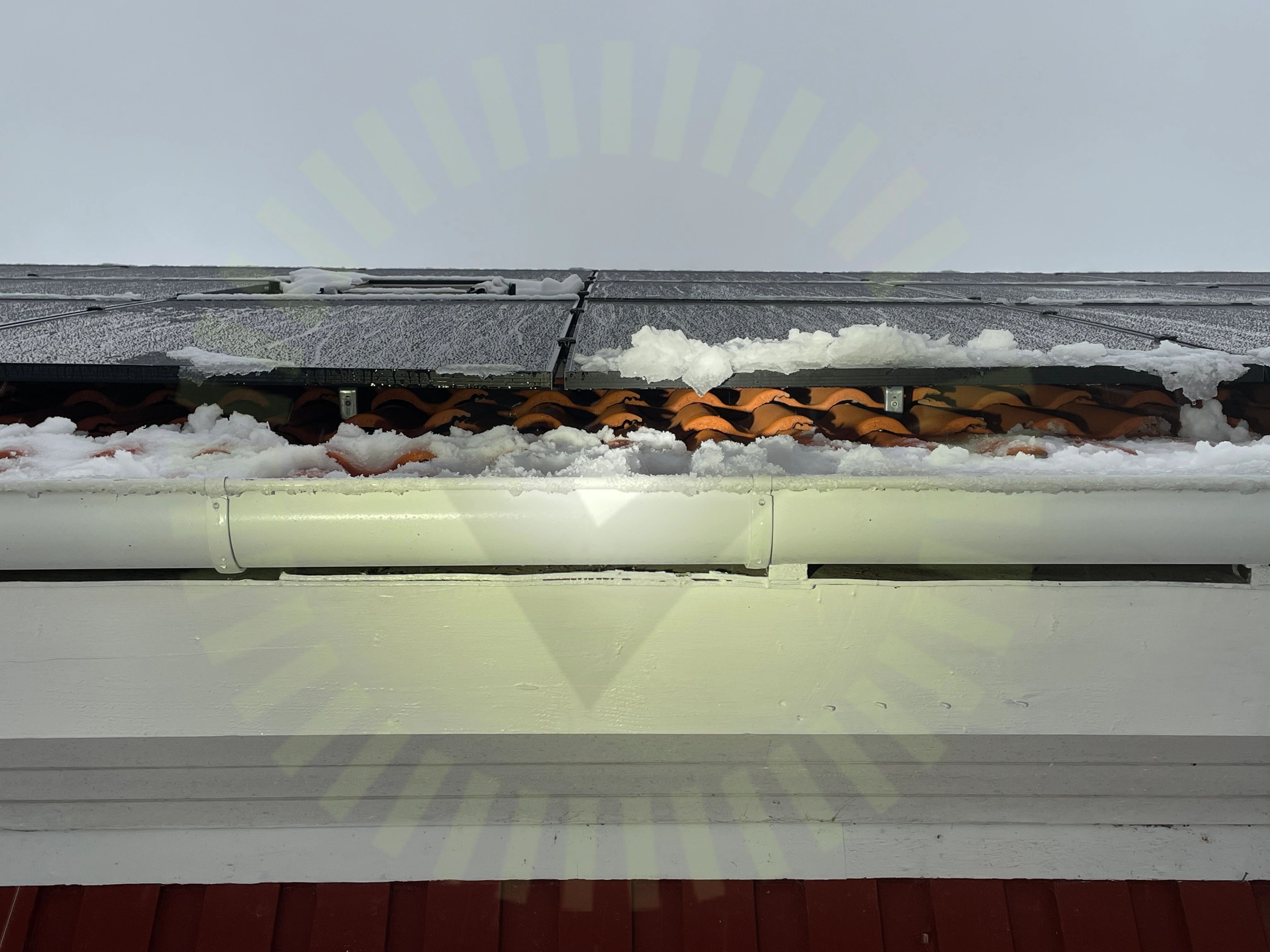

Fästens placering

Skena överhäng

Anpassade takpannor

+ 5

84% godkända

16% ej godkända

Om installationen

Paneler

Denim: U - M3

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

SunGrow: SG(5.0-20)RT

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, Denim: U - M3 (10)Tak 1, ESDEC Lutande tegeltak (22)Varselmärkning (4)Växelriktare (25)

Tak 1, Denim: U - M3

Anmärkningar

2/10

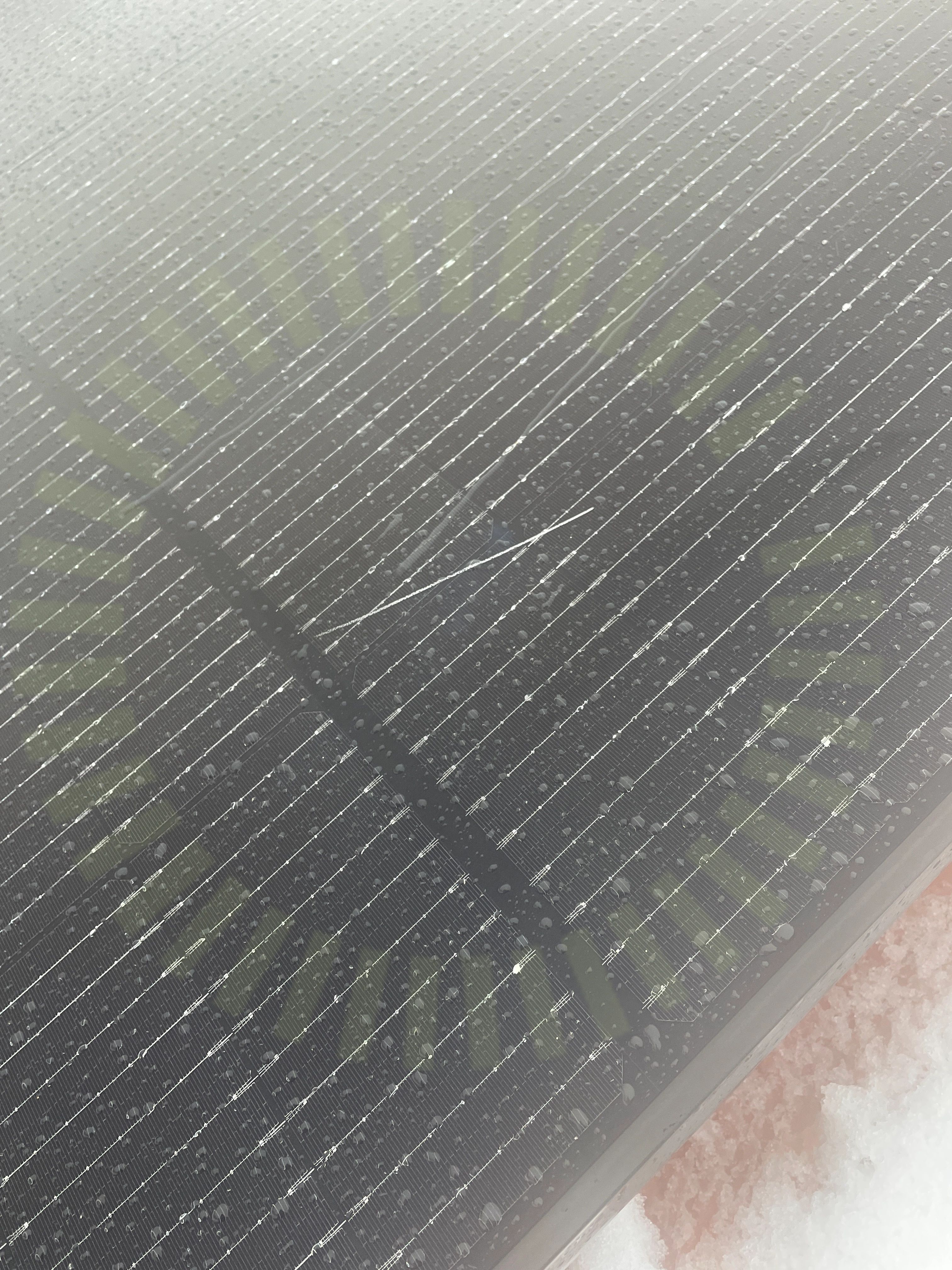

1.1 Skada

Inte godkänd

Se bild. Ej spricka, kan eventuellt avlägsnas.

Denim Installationsmanual. Version 2021-1. Sida 6

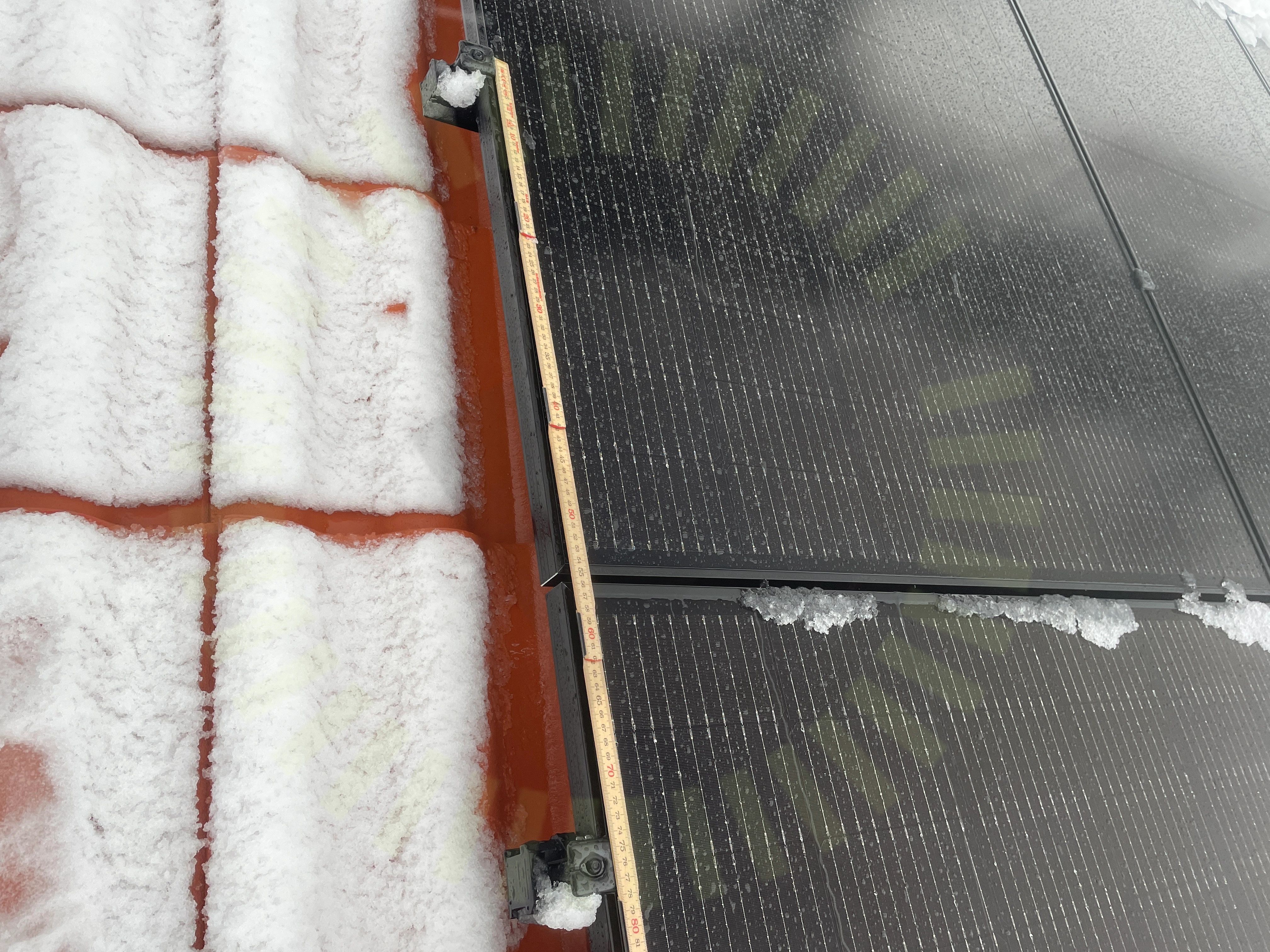

1.2 Fästens placering

Inte godkänd

Vid aktuell snölast är fel klämzon för panelen använd

Denim Installationsmanual. Version 2021-1. Sida 9.

Godkända kontrollpunkter

8/10

Dragavlastade

Dräneringshål

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skugga

Strängförläggning

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

4/22

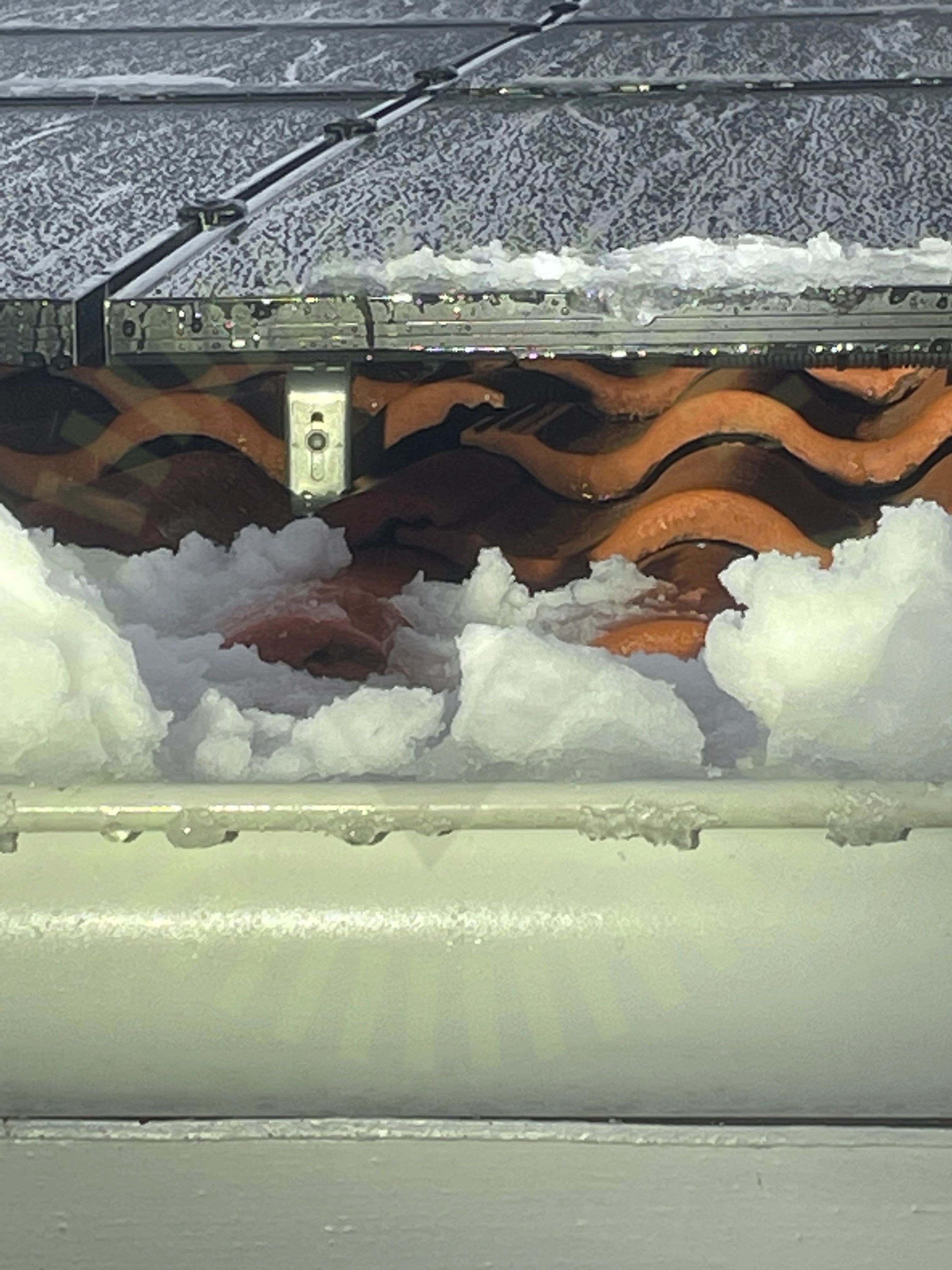

2.1 Anpassade takpannor

Inte godkänd

Pannor ej anpassade efter kroken

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

2.2 Avstånd mellan takkrokar

Inte godkänd

Uppmätt avstånd i segment 4 är 105 cm. Enligt snö och vindlastberäkningen är maximalt avstånd 809 mm+-100 mm.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

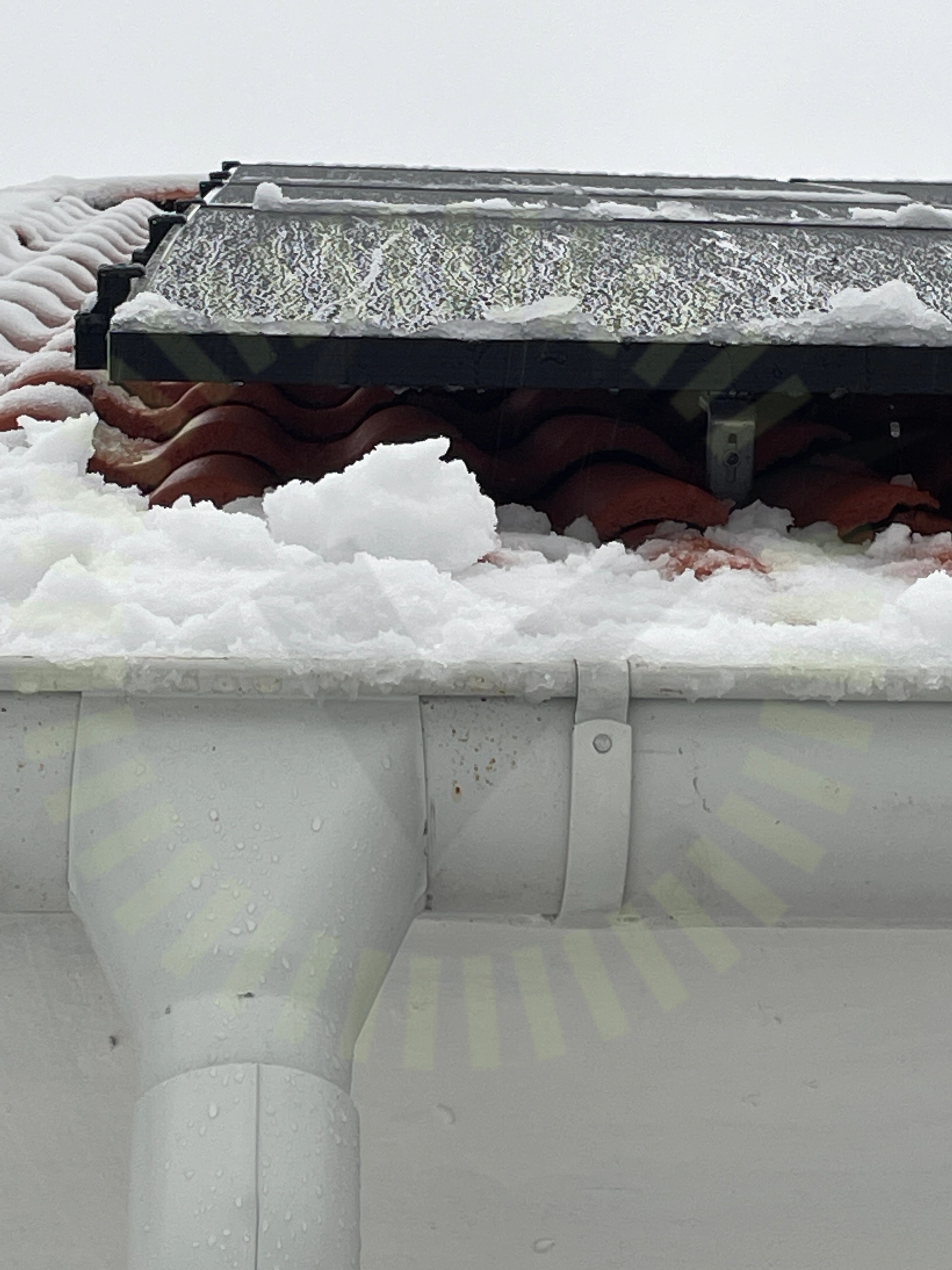

2.3 Skena överhäng

Inte godkänd

Överhäng får vara max 250 mm. Här är måttet över 40 cm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

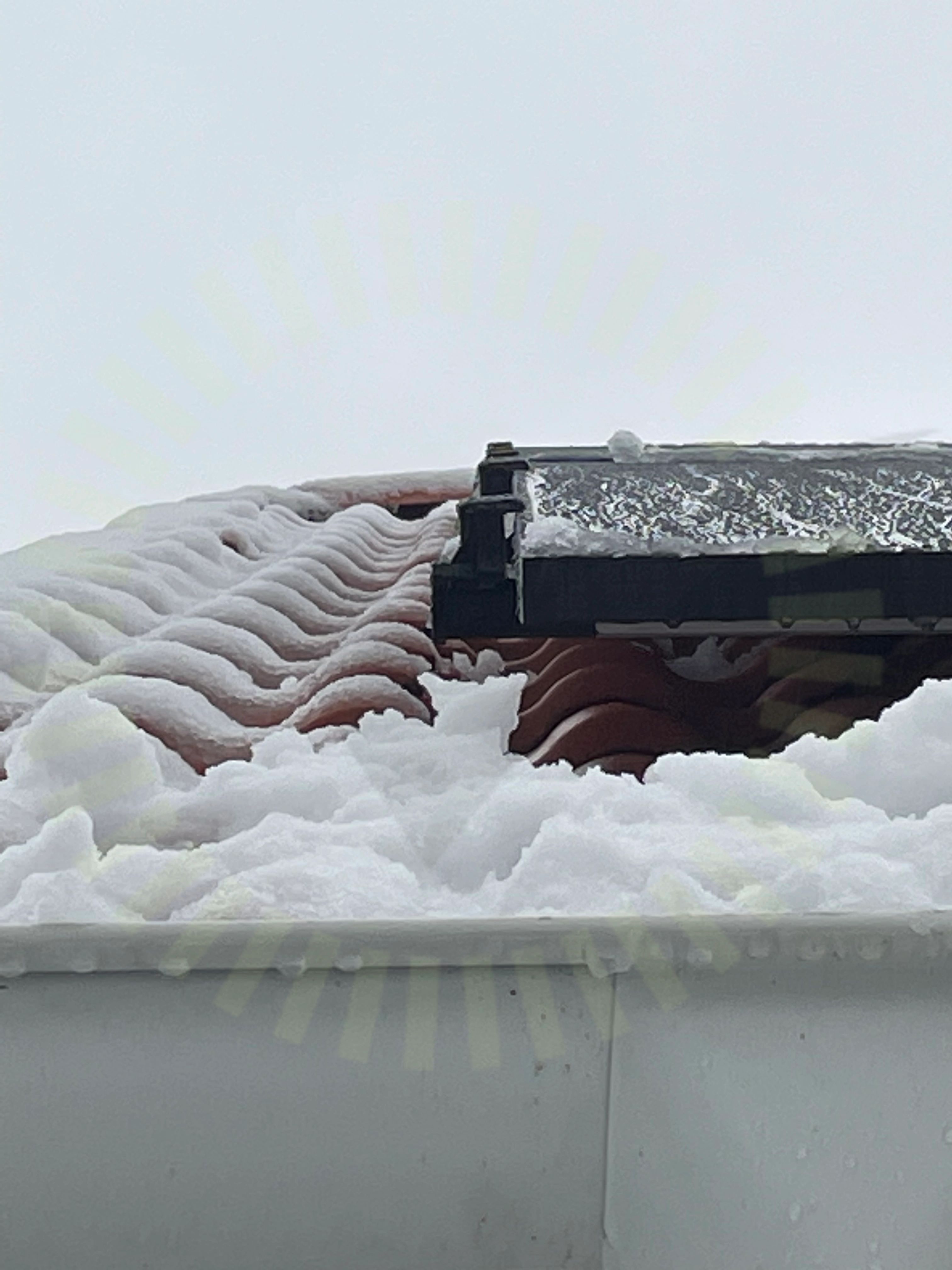

2.4 Ändklämmor

Inte godkänd

Ändklämman håller inte panelen på plats

Tillverkarens anvisningar

Godkända kontrollpunkter

18/22

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panel storlek

Panelens ramhöjd

Shims

Skador

Skarp kant

Skarvning av skena

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokens orientering

Taklutning

Väderbeständigt material

Varselmärkning

Anmärkningar

1/4

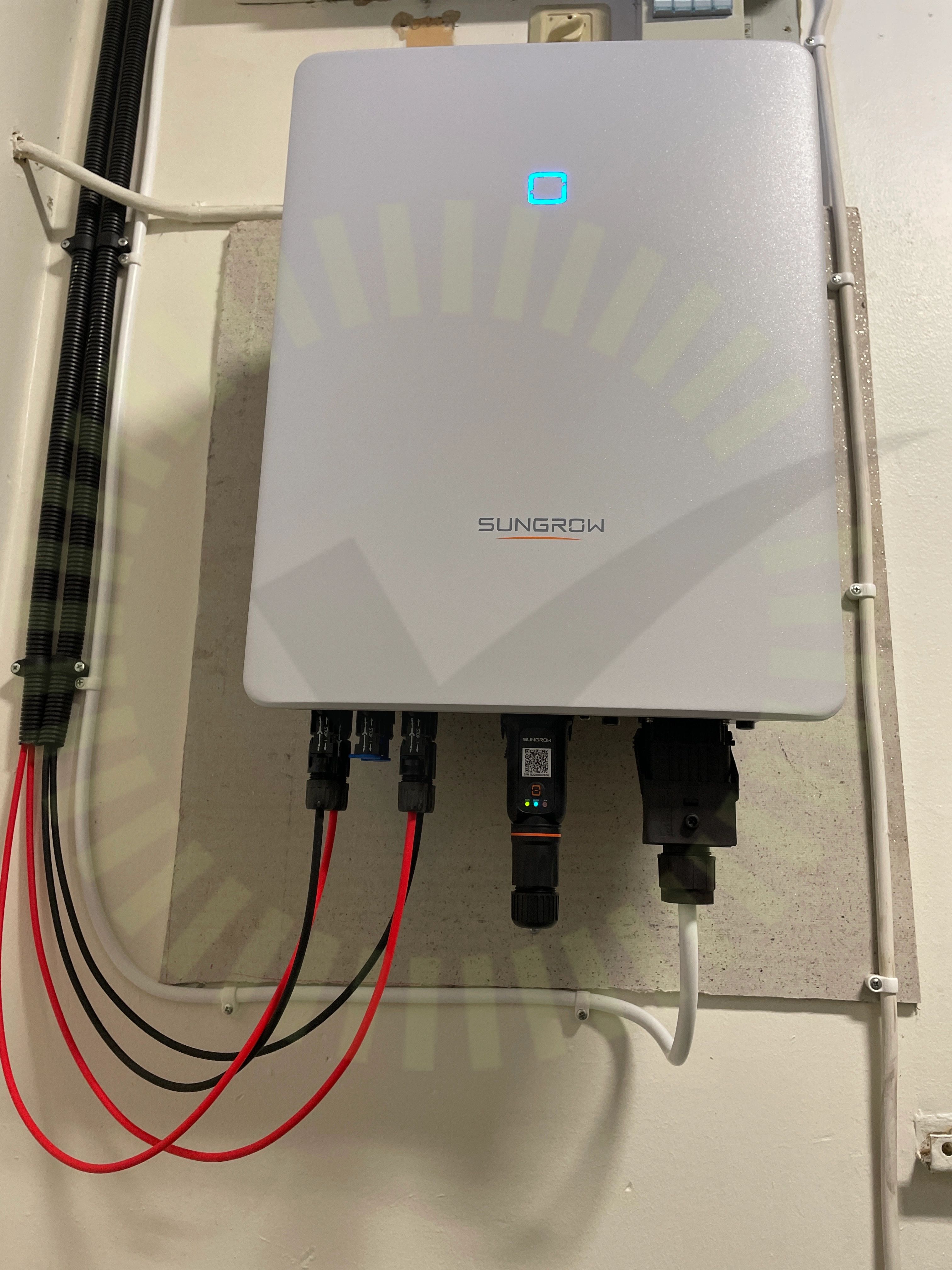

3.1 Varning för likspänning

Inte godkänd

Saknas vr

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/25

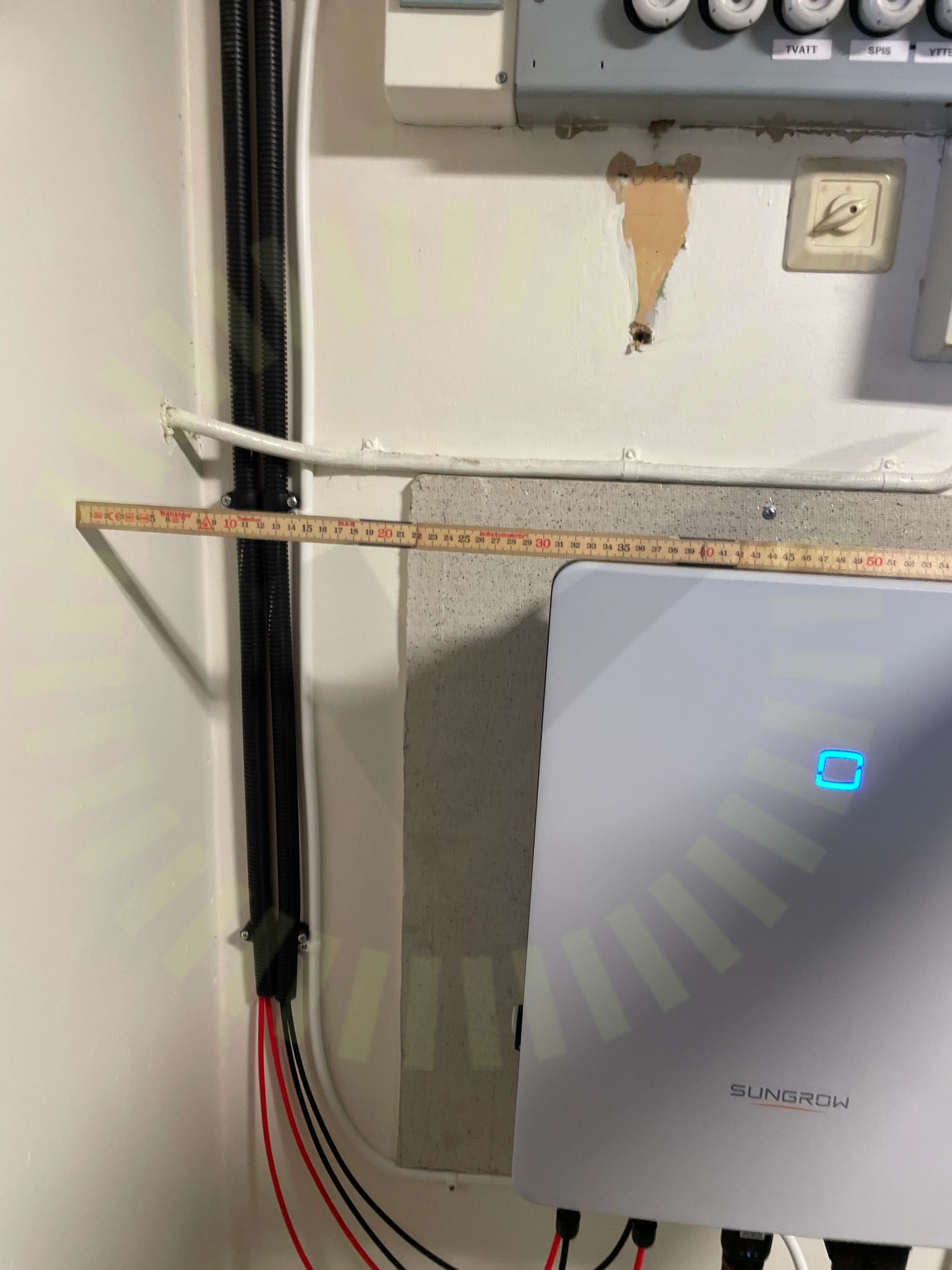

4.1 Avstånd

Inte godkänd

Minsta vstånd till vägg bredvid växelriktare ska vara 600 mm.

Quick Installation Guide SG3.0-20RT-QIMUL-Ver11-202101, sid 14

4.2 Mätprotokoll DC

Inte godkänd

Ej överlämnat

ELSÄK-FS 2022:1 (6 §)

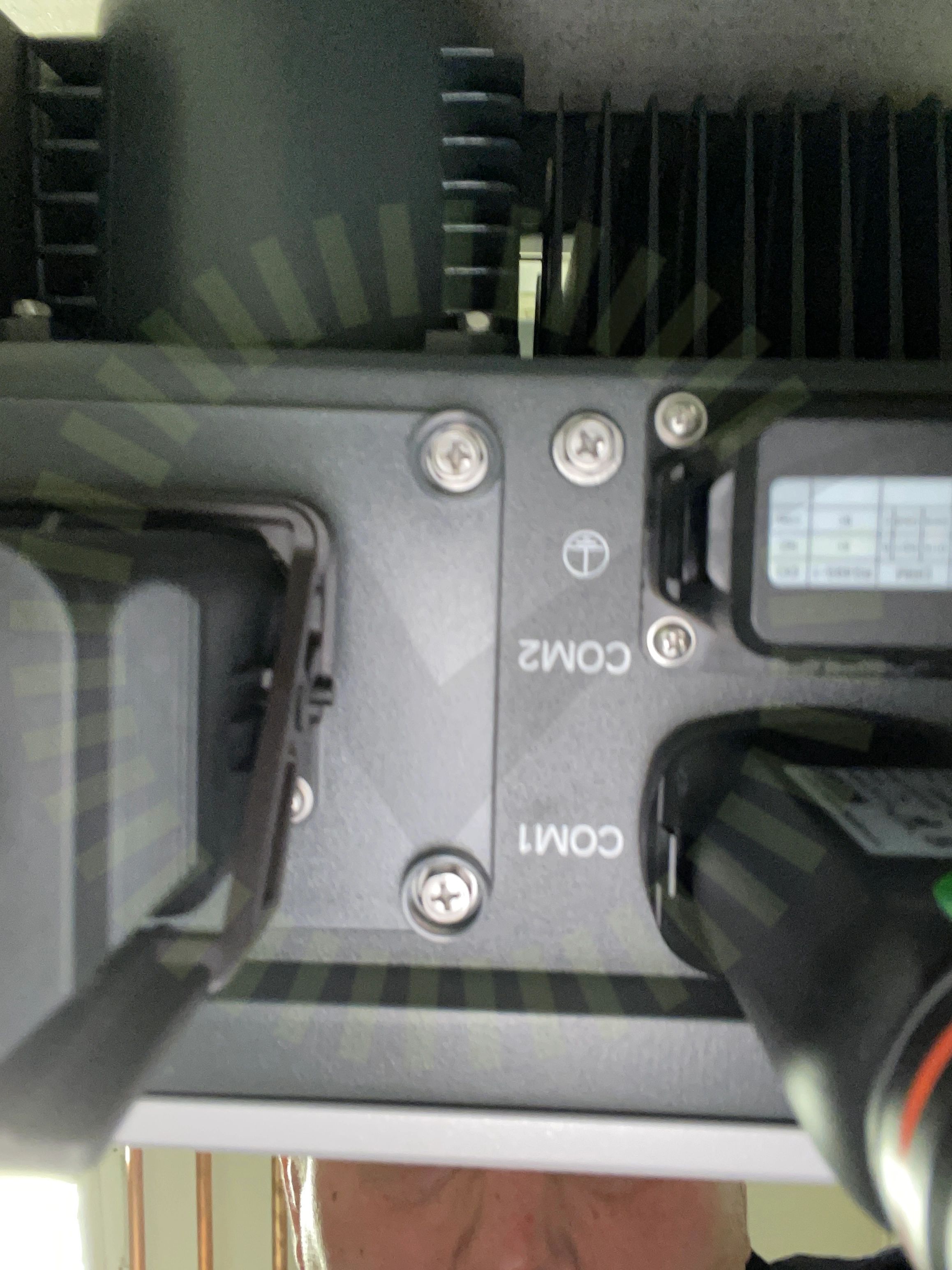

4.3 PE

Inte godkänd

PE chassi saknas

Quick Installation Guide SG3.0-20RT-QIMUL-Ver11-202101, sid 15

Godkända kontrollpunkter

22/25

Fastsäkring av produkt

AC Böjradie

AC Förläggning

AC Skador på kabel

Anslutning

DC kontakter

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Förskruvning

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Skador

Strängschema

Säkring

Utrymme

Vinkel
