1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.3
Installation genom
Electrotec Energy
Datum
15 augusti 2024
Ort
Varberg, Hallands län
90% godkända10% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-60-MH
OptimerareTigo TS4-A-O
MontagesystemESDEC Lutande Panntak
VäxelriktareSolaX: X3-Hybrid G4 5.0-15.0kW
TillbehörUndercentral
Installerad av Electrotec Energy som har ett lågt snittbetyg på 7.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Optimerare
Anmärkningar
3/6
2.1 Dc kontakter
Inte godkändDC kontakter är bottnade och packningen har skadats.
2.2 DC Kontakter
Inte godkändKontakter anslutna till optimerarna är inte desamma som de förmonterade på optimeraren.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 2

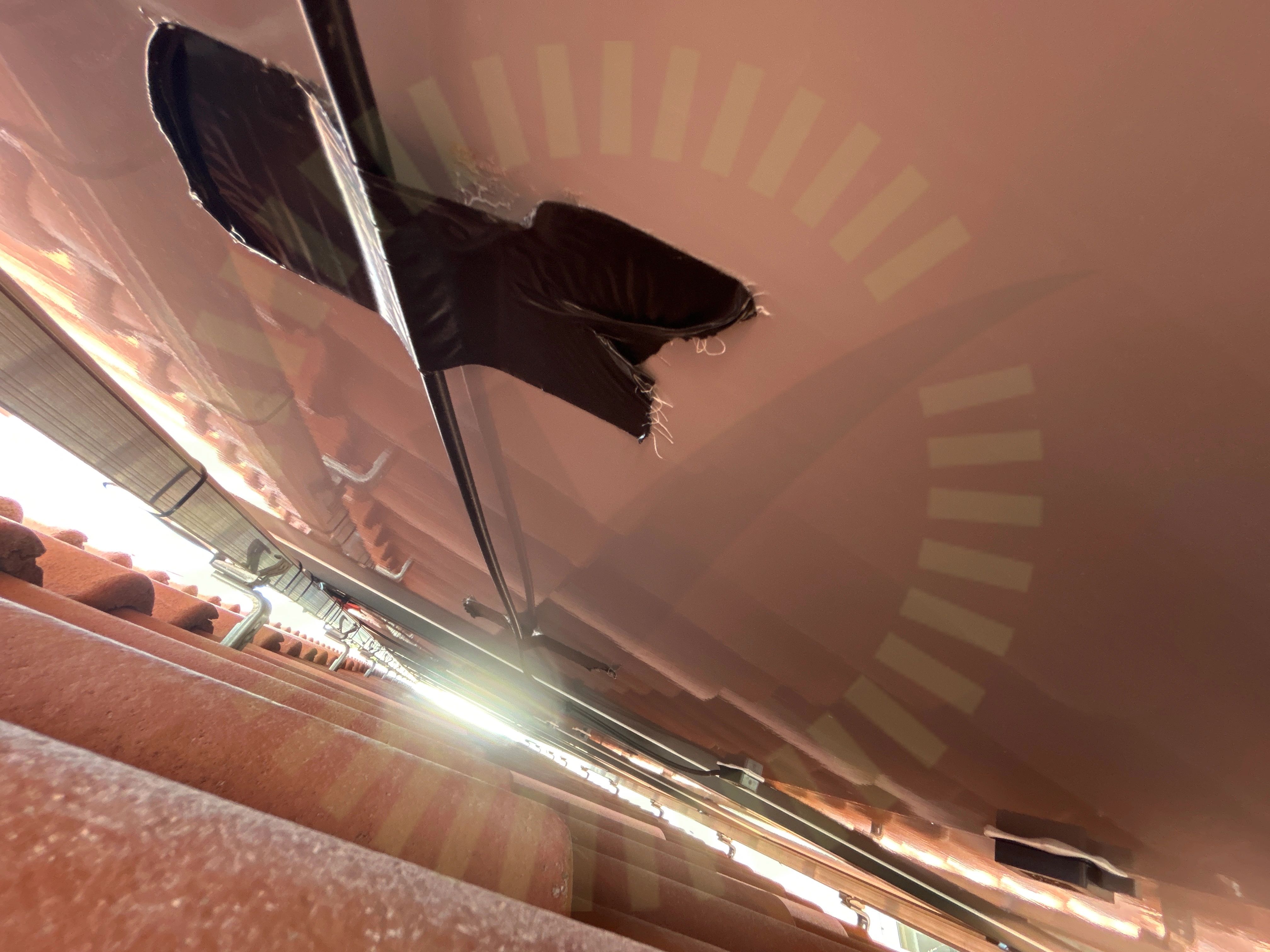

2.3 Kabeluppfästning
Inte godkändOptimerarnas kablar är inte uppfästa korrekt. Tejp är inte åldersbeständigt och med tiden kommer kabeln att hänga.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 4
Godkända kontrollpunkter
3/6Fastsäkring av produktInfästningSkada
Optimerare tillbehör
Godkända kontrollpunkter
1/1Trådlös kommunikation
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/24

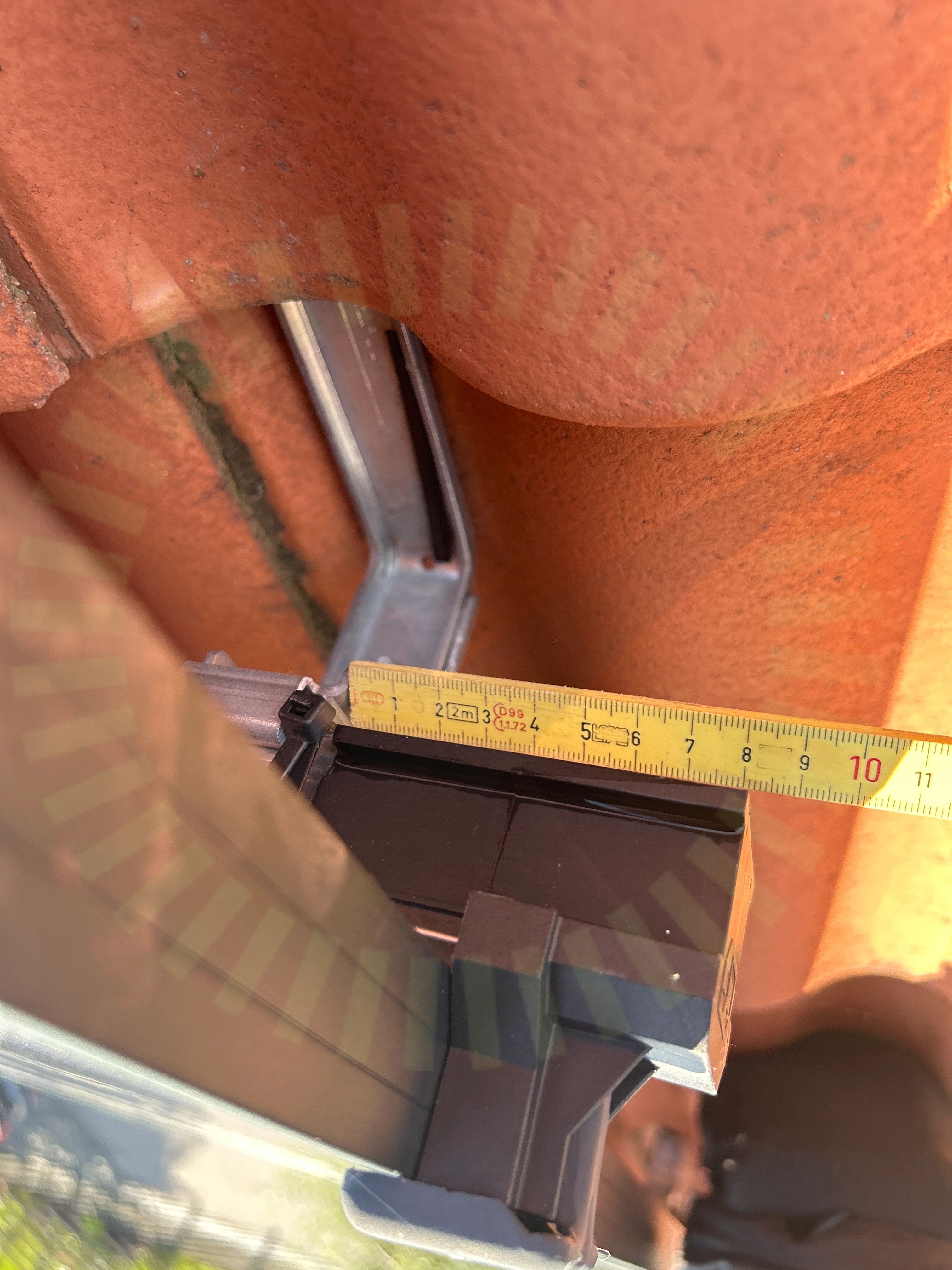

4.1 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24
Godkända kontrollpunkter
22/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/24Takgenomföring
Tak 1, Leapton: LP182*182-M-60-MH
Anmärkningar
2/17

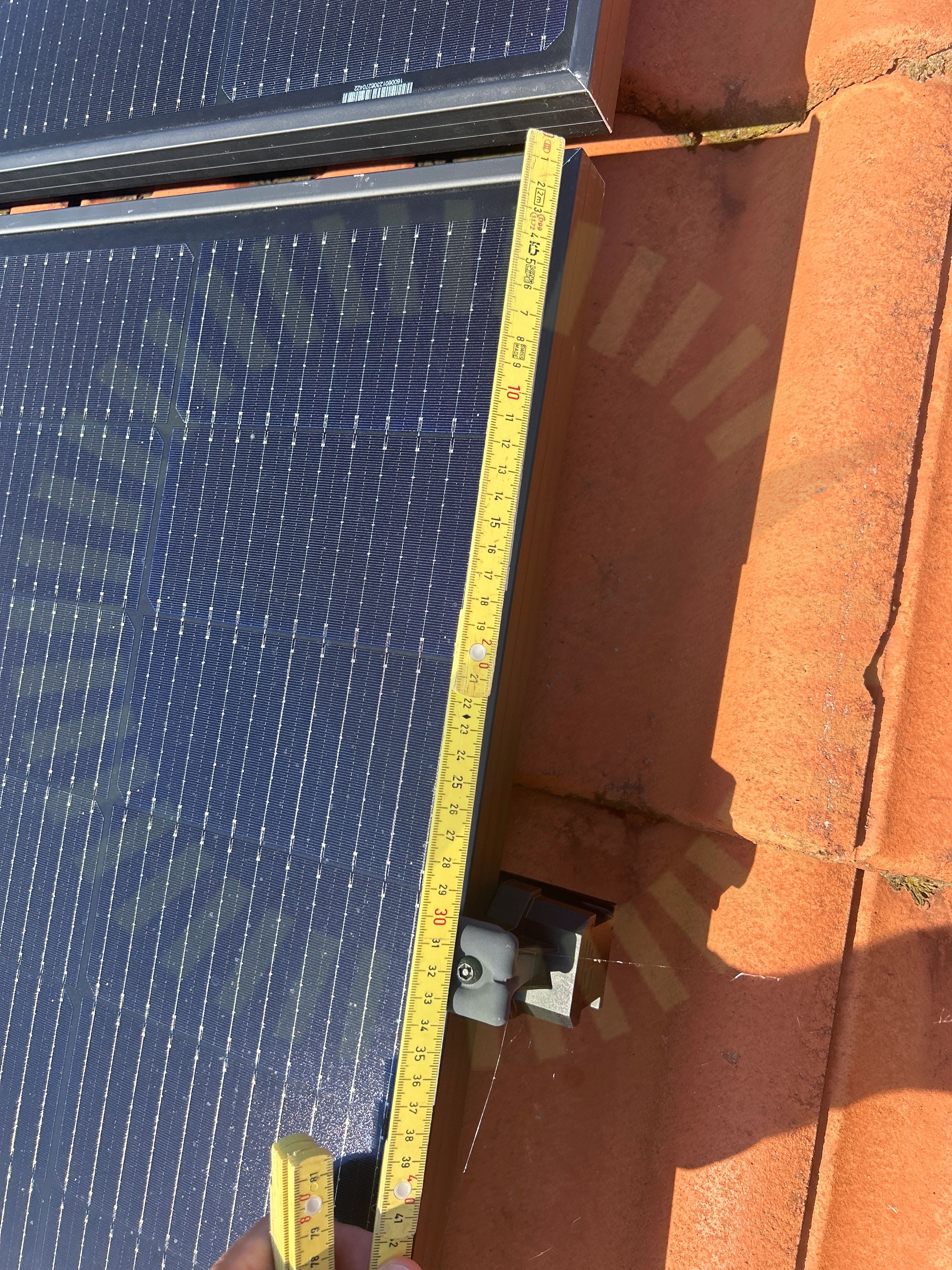

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Leapton: Installation & Maintenance 2023 V4, Sida 15-17

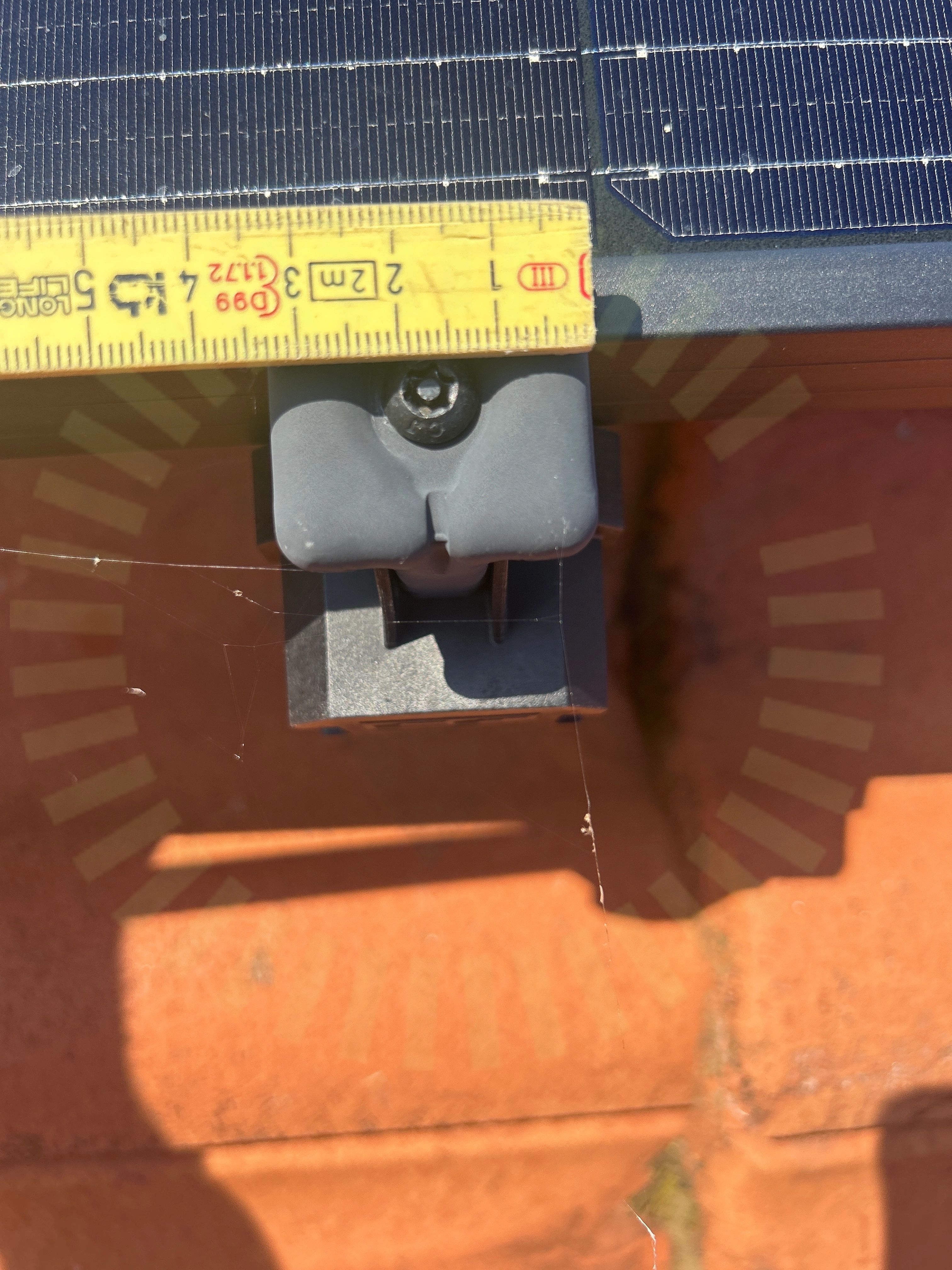

5.2 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
Leapton: Installation & Maintenance 2023 V4, Sida 13
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36

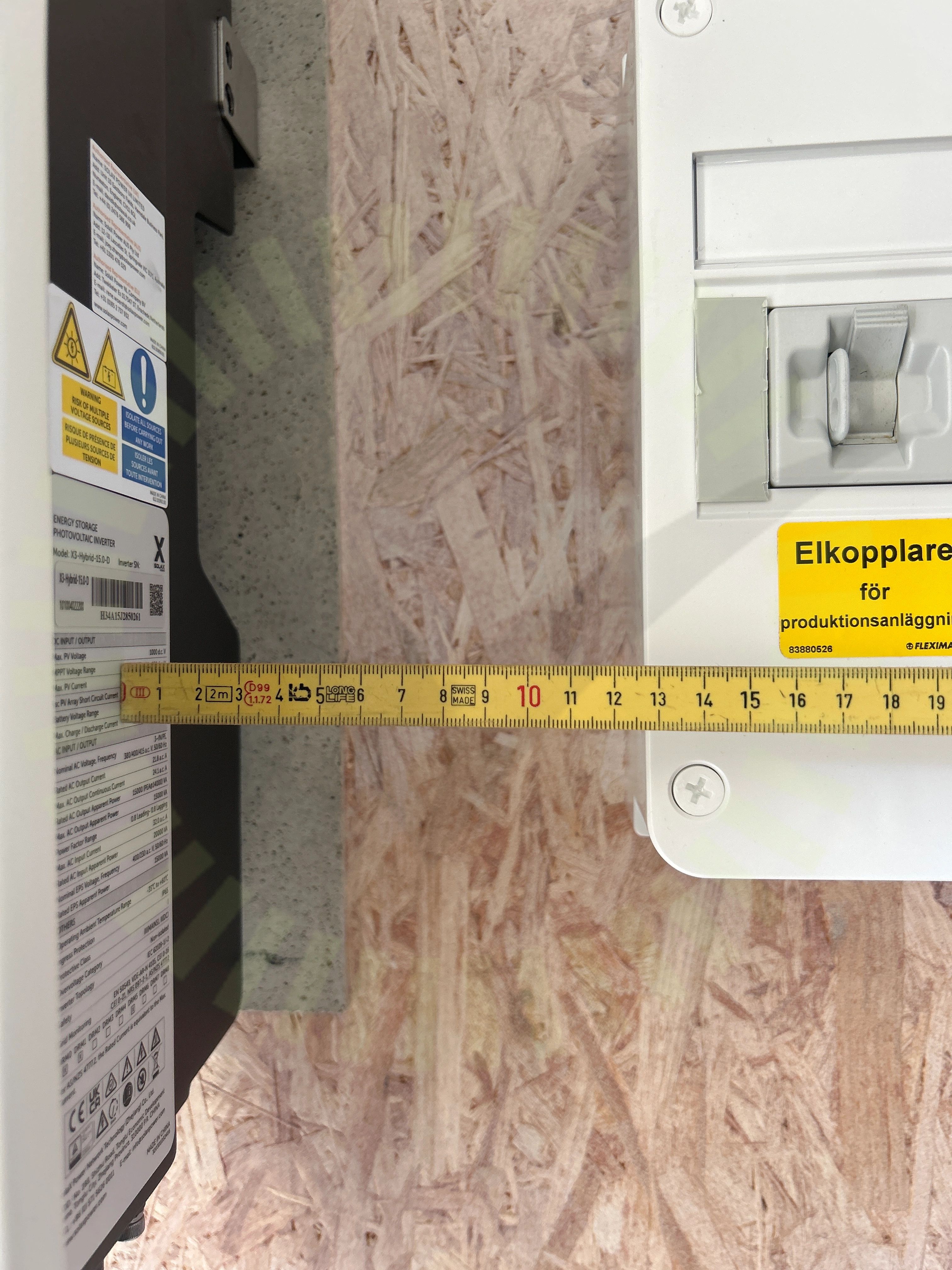

8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära objekt som hindrar luftflödet.
X3-Hybrid Series User Manual 5.0-15.0kW Version 04 26.07.2023, Sida 28

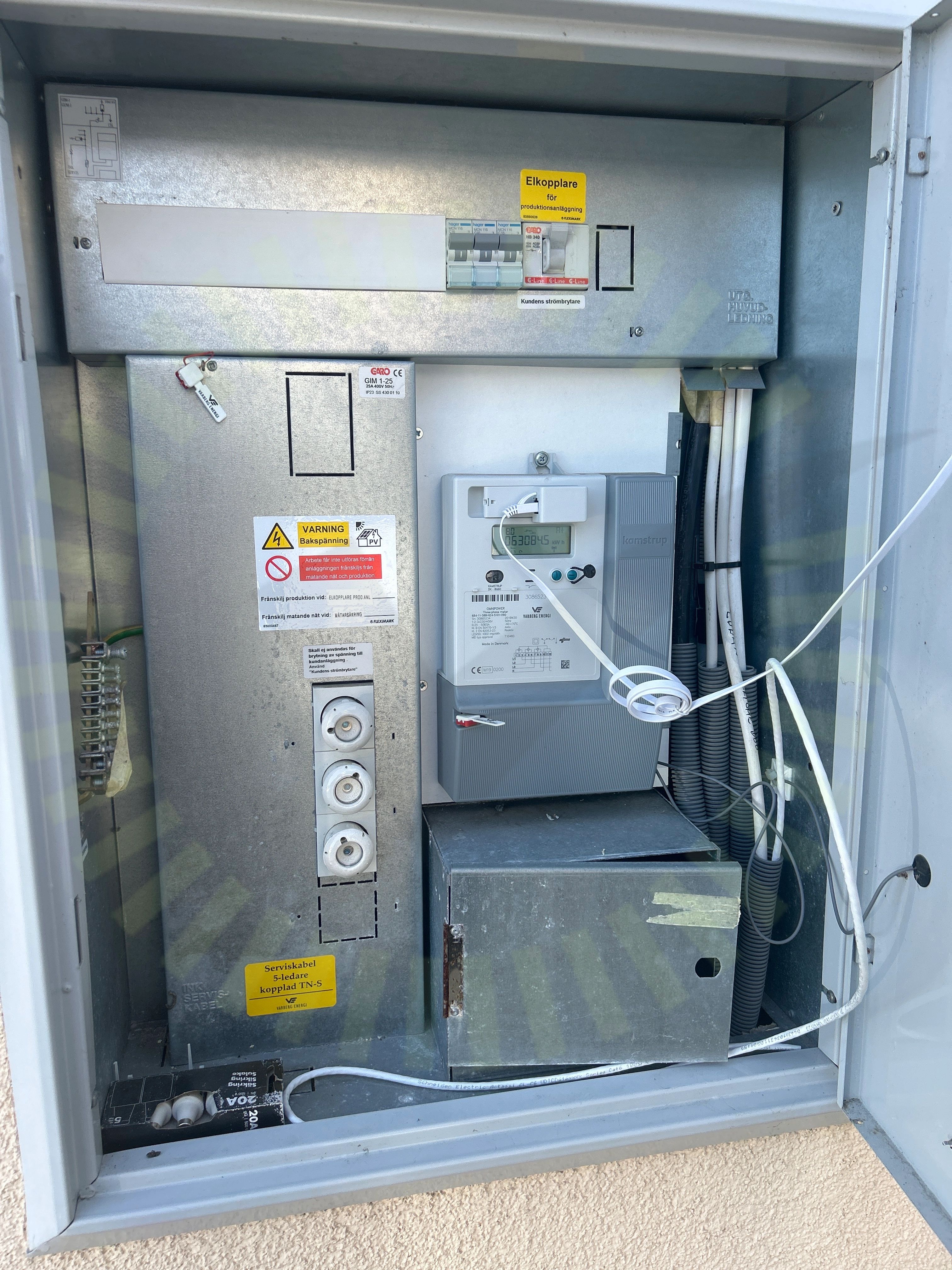

8.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)

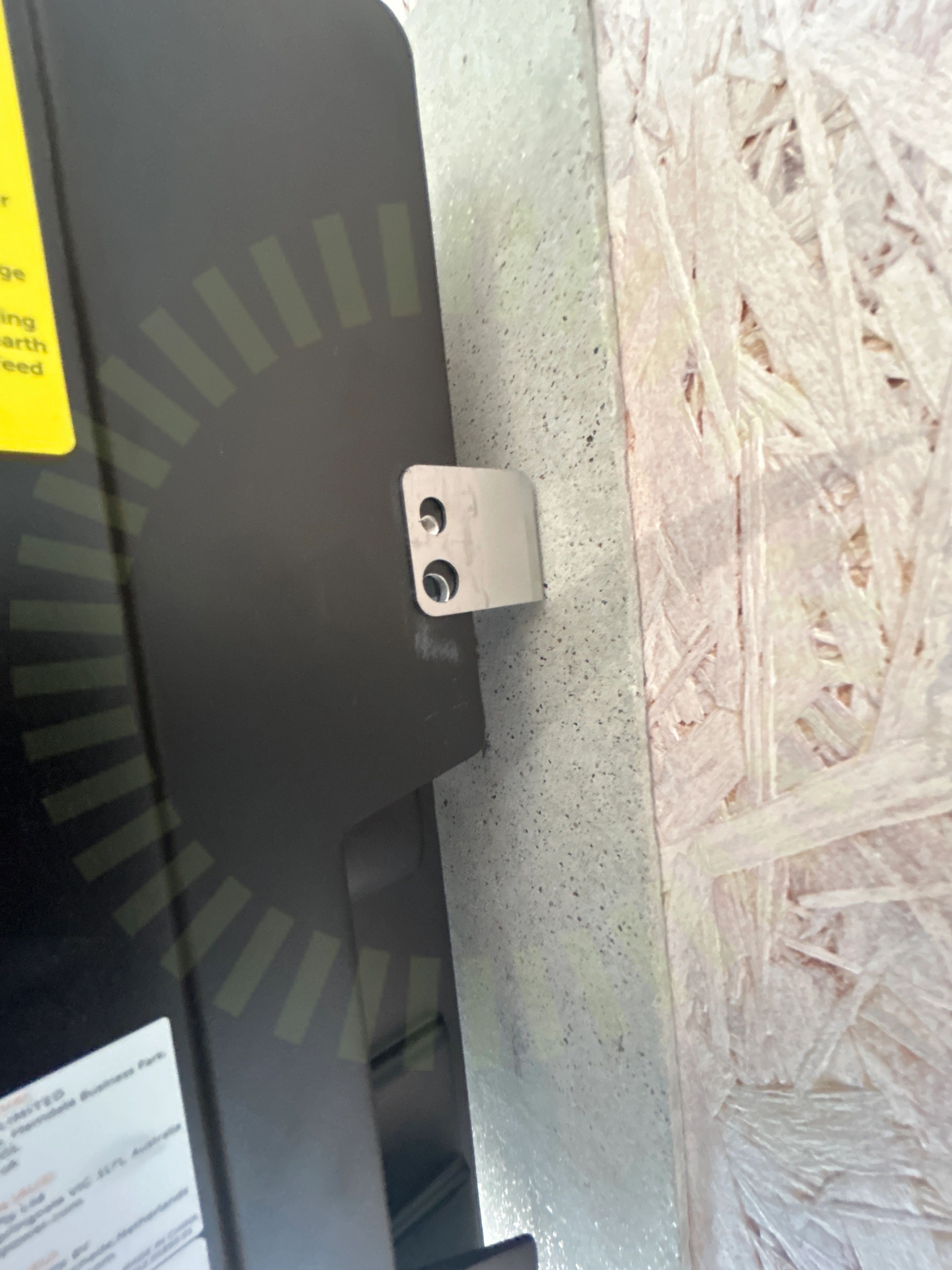

8.3 Fastsäkring av produkt
Inte godkändVäxelriktarens låsningsskruv saknas.
X3-Hybrid Series User Manual 5.0-15.0kW Version 04 26.07.2023, Sida 31
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
