Besiktningsrapport
9.4
Installation genom
FuturaEnergi
Datum
17 november 2022
Ort
Ystad, Skåne län
Dragavlastade
Kabeluppfästning
Fästenas storlek
Förskruvning
94% godkända
6% ej godkända
Om installationen
Paneler
Hyundai: HiE-S(XXX)VG (BF+WB)
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av FuturaEnergi som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
1/25

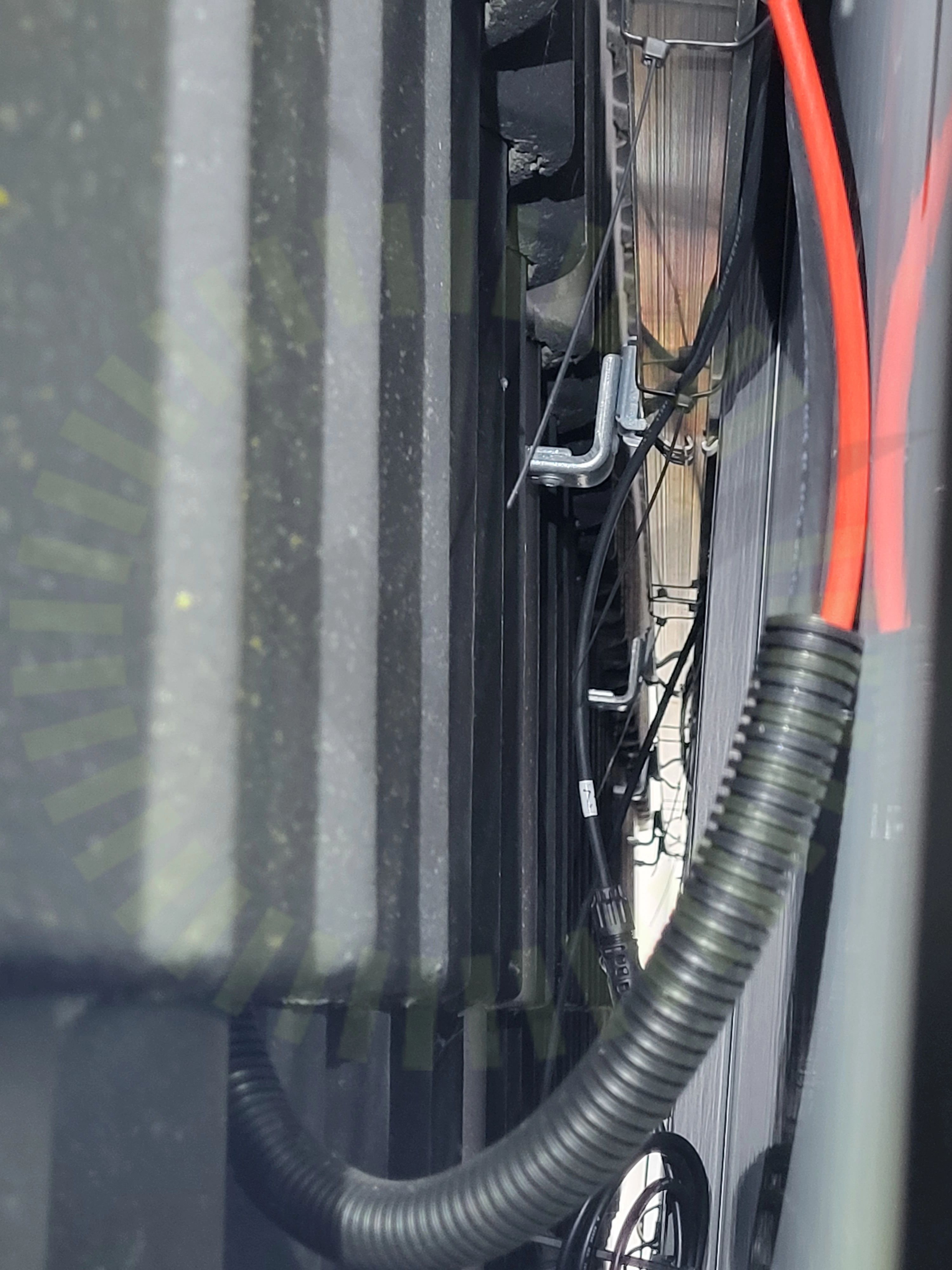

1.1 Kabeluppfästning
Inte godkänd
Kablar ej uppfästa ordentligt.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
23/25
Avstånd
Belastning
Bärläkt
CC mått
Främmande material
Höjdjustering
Klämmans omfång
Mittfäste
Panelramens tjocklek
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skydd
Slutfäste
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takhöjd
Taklutning
Urspårning
Väderbeständigt material
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Tak 1, Hyundai: HiE-S(XXX)VG (BF+WB)
Anmärkningar
2/11

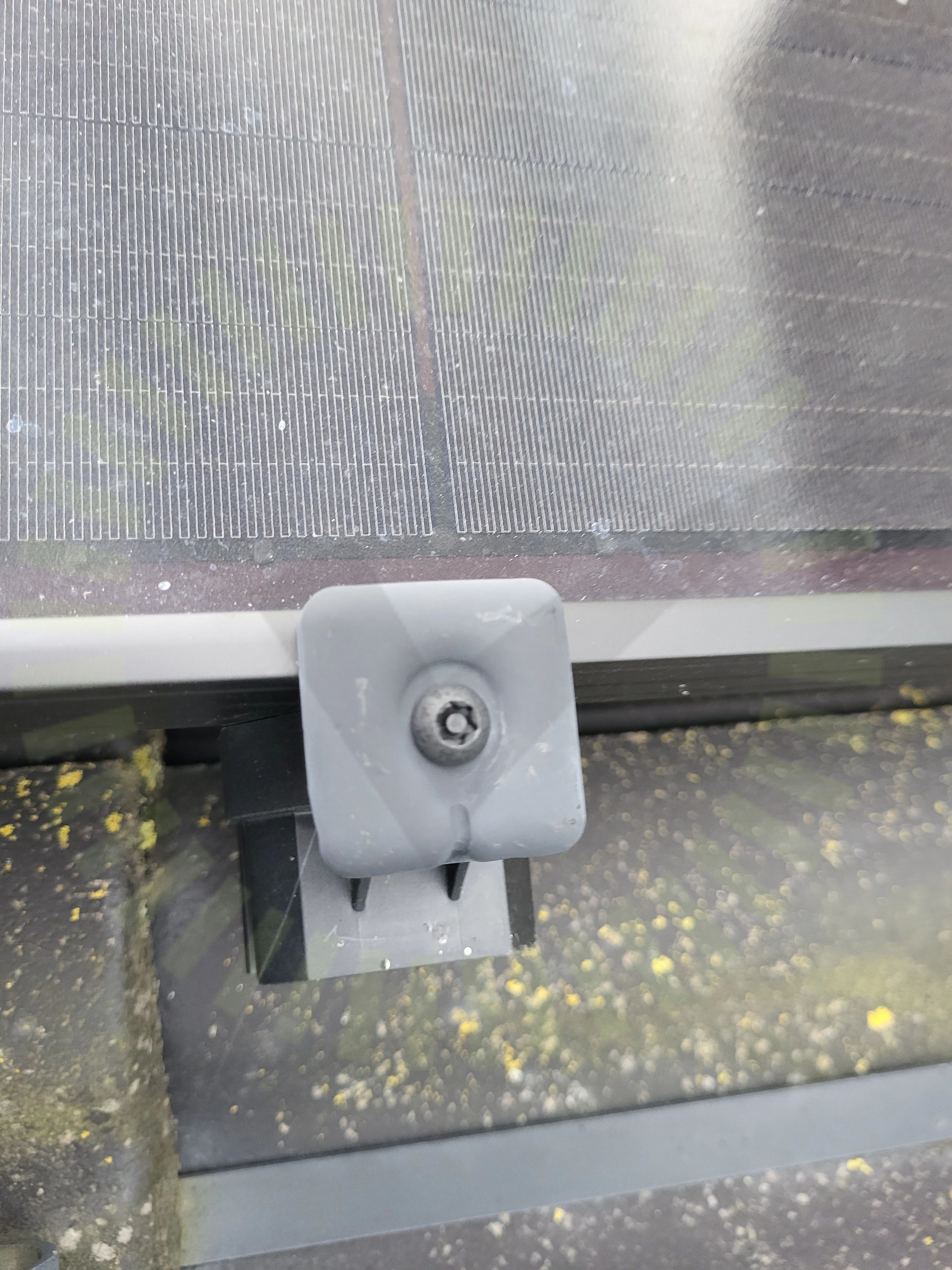

2.1 Fästenas storlek
Inte godkänd
Fästenas storlek är mindre än vad paneltillverkaren godkänner.
Tillverkarens anvisningar
2.2 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
9/11
Dräneringshål
Fästenas placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likström
Växelriktare
Anmärkningar
1/27

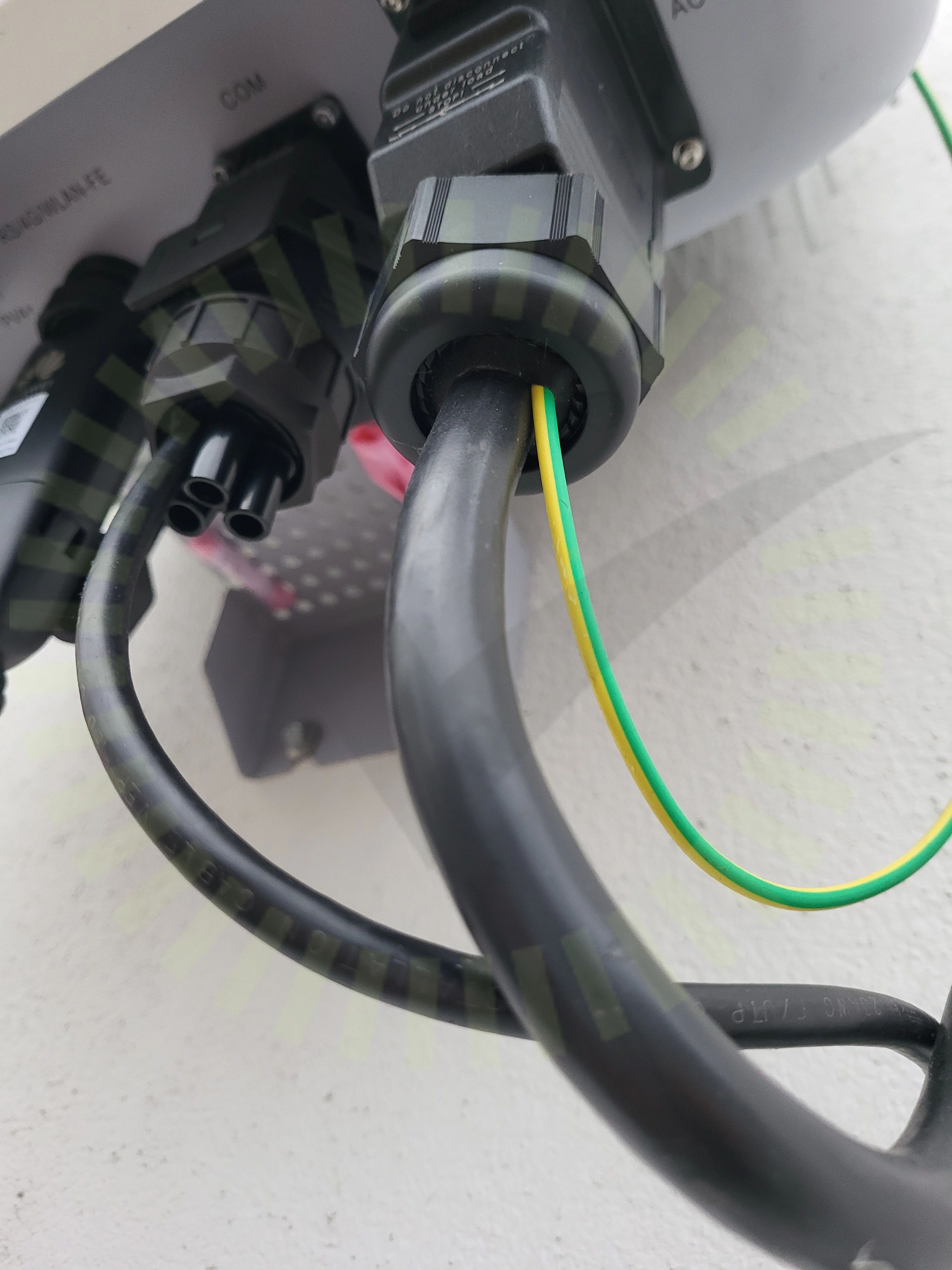

4.1 Förskruvning
Inte godkänd
Jordkabel är i samma förskruvning som matningen vilket gör att den ej sluter tätt.
Tillverkarens anvisningar
Godkända kontrollpunkter
26/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Dokumentation Växelriktare
Fastsäkring av produkt
Huvudsäkring
Infästning
Kabel
Kontakter
Ledare fastspända
Märkning
PE
Säkring
Utrymme
Vinkel
