Besiktningsrapport
9.5
Installation genom
Solaritet
Datum
15 februari 2023
Ort
Almunge, Uppsala län
Mittklämma rätt förläggning
Mittklämma skruv
Förskruvningar
Avstånd
96% godkända
4% ej godkända
Om installationen
Paneler
DENIM: U - M2
Montagesystem
Weland Stål: Plåttak
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Huawei: Smart Power Sensor
Tillbehör
Elmaterial: Kapsling
Tillbehör
Backup Box
Tillbehör
Säkerhetsbrytare AC
Installerad av Solaritet som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Batteri
Anmärkningar
1/14

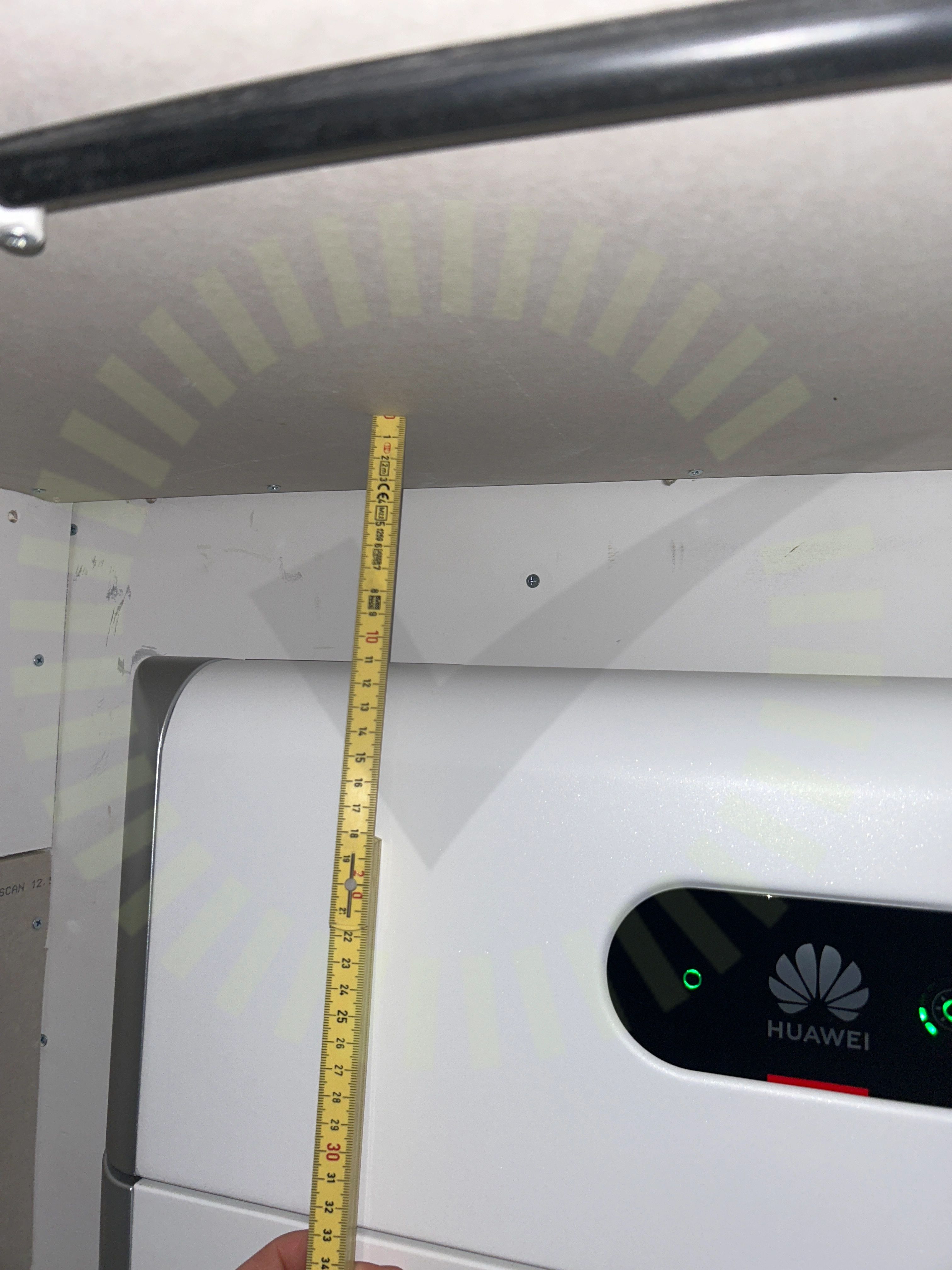

2.1 Avstånd
Inte godkänd
Batteriet är inte placerat enligt tillverkarens anvisningar
Tillverkarens montageanvisningar
Godkända kontrollpunkter
13/14
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Kapsling
Anmärkningar
1/9

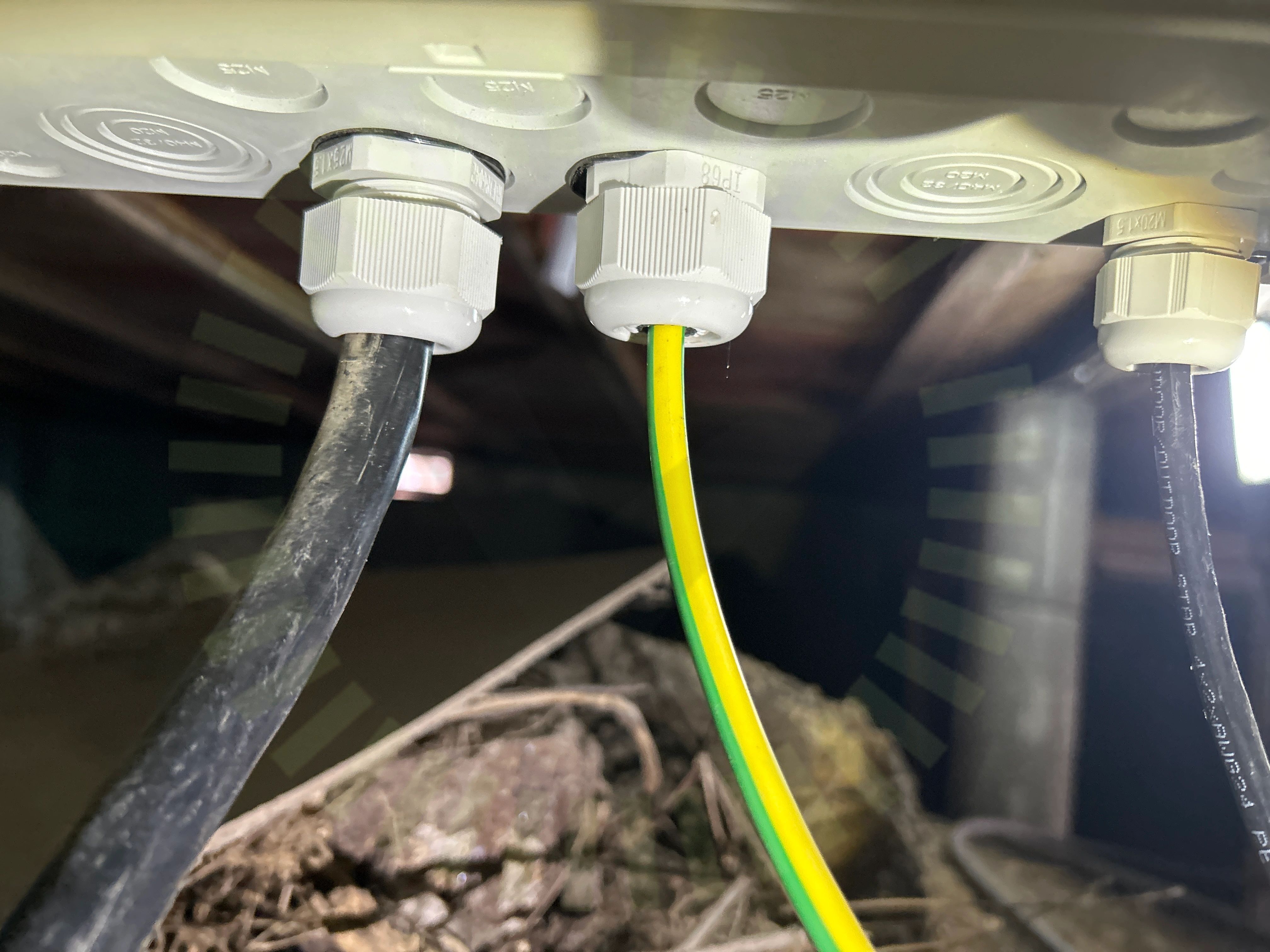

3.1 Förskruvningar
Inte godkänd
Förskruvningen är för stor för jordkabeln. Kabeln går att dra ut.
SS 436 40 00 (134)
Godkända kontrollpunkter
8/9
Brytare
Böjradie
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Villa , DENIM: U - M2
Godkända kontrollpunkter
12/12
Böjradie kablage
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skador
Skador
Skugga
Strängförläggning
Villa , Weland Stål: Plåttak
Anmärkningar
2/18
7.1 Mittklämma rätt förläggning
Inte godkänd
Glapp mellan klämma och paneler
MA5111 Sid 1 (1) | Version 4 - 221117

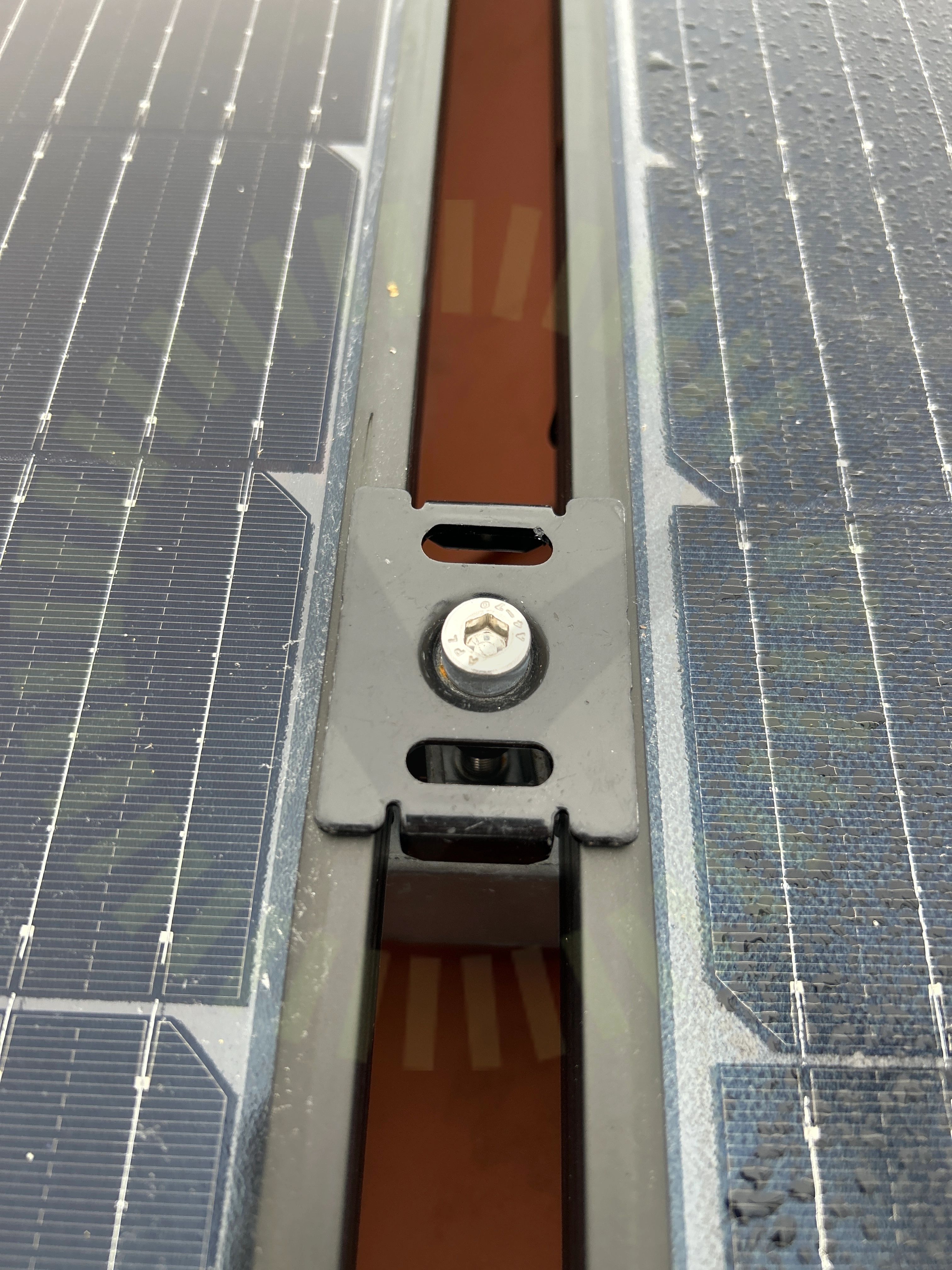

7.2 Mittklämma skruv
Inte godkänd
Avvikande skruv.
Tillverkarens anvisningar
Godkända kontrollpunkter
16/18
Använd skruv
Främmande material
Infästning
Infästning skena
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skarv
Skydd
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor rätt förläggning
Ändklämmor skena
Ändklämmor skruv
Växelriktare
Godkända kontrollpunkter
31/31
AC Anslutning
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Avstånd
Avstånd till hav
BackUp Box
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Huvudsäkring
Infästning
Internet
Kabel
Kontakter
Ledare fastspända
Märkning
Mätprotokoll DC
PE Chassi
Skador
Smartmätare
Strängschema
Säkring
Ventilation
Vinkel
