Besiktningsrapport

8.6

Installation genom

Söderens

Datum

7 juli 2023

Ort

Landvetter, Västra Götalands län

Bakomliggande material

Kopplingslåda

Panelkablagets böjradie

+ 6

85% godkända15% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/41

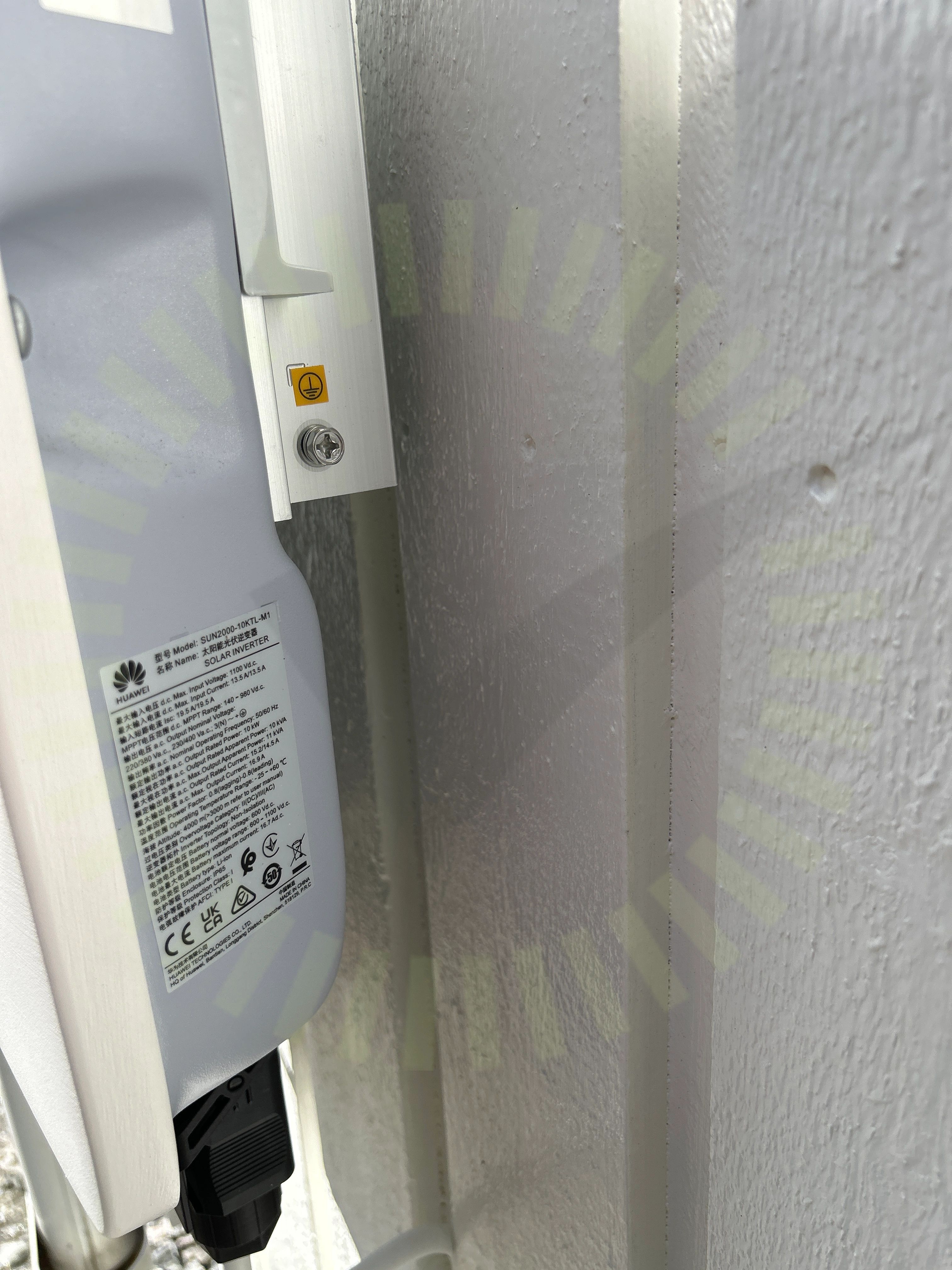

1.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

1.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 28

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

1.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Strängdesign

Trina: TSM-DE09R.05 405-425W

Anmärkningar

5/14

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

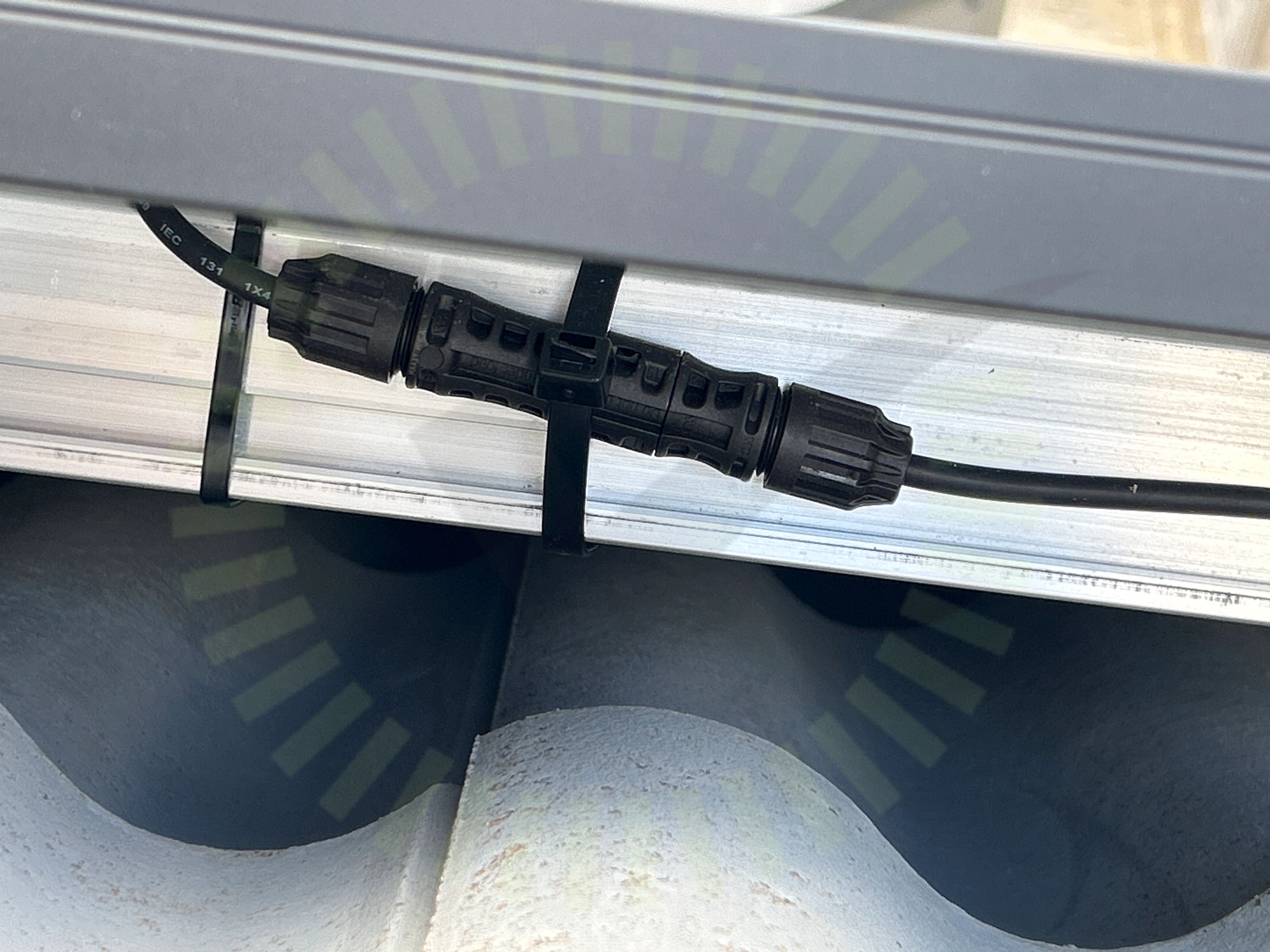

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

2.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

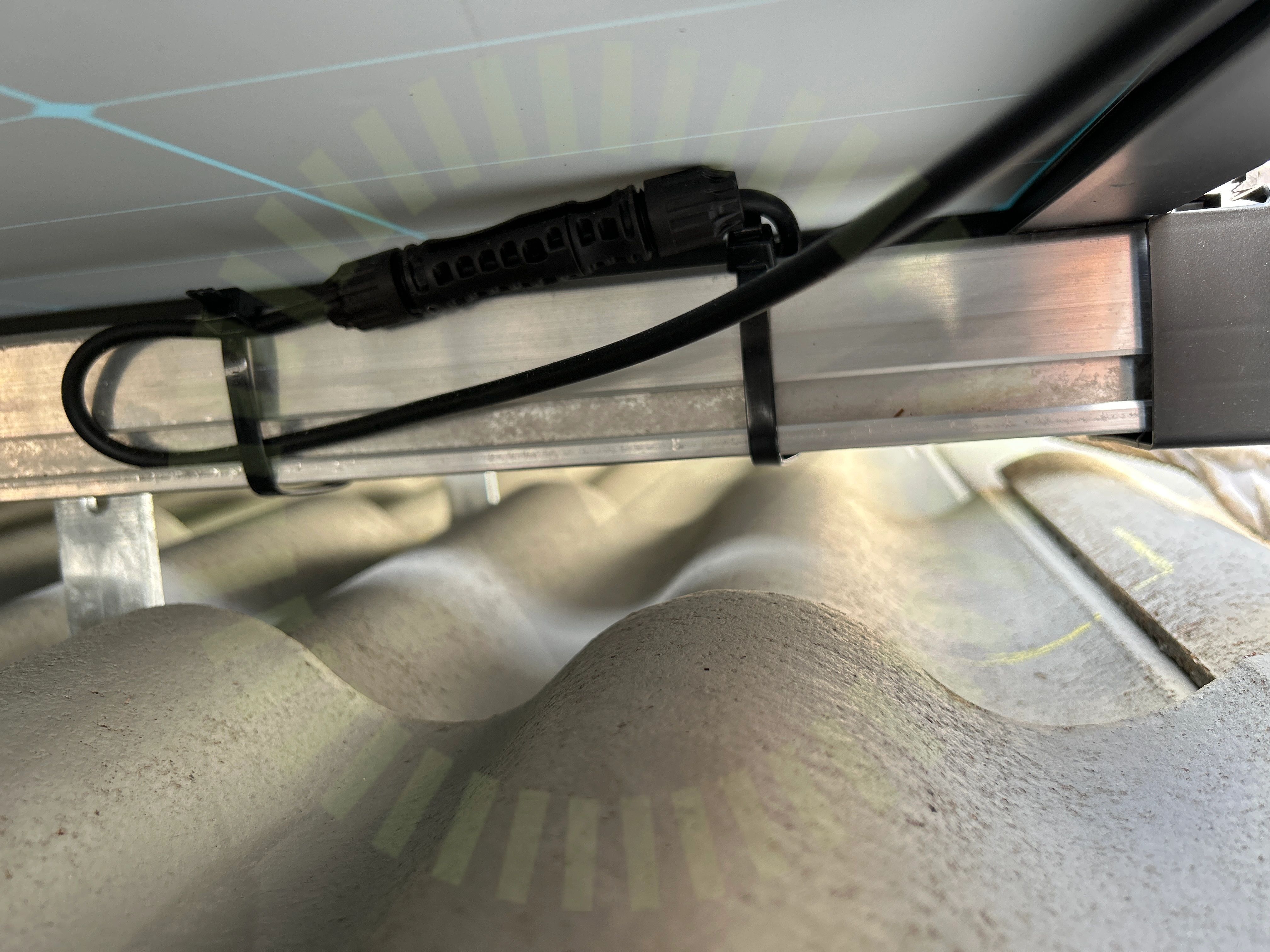

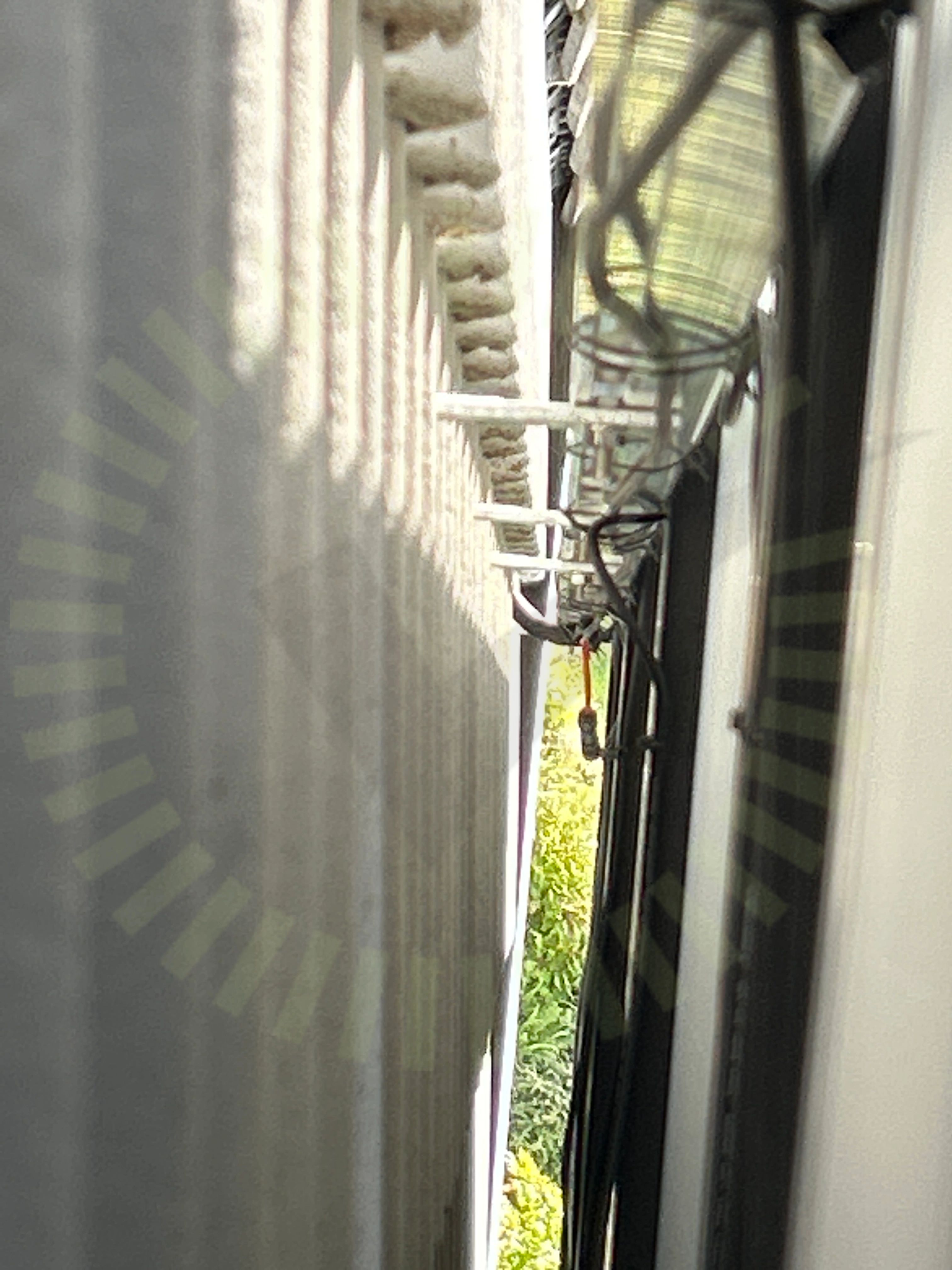

2.4 Panelkablagets böjradie

Inte godkänd

Kablage har en för skarp böjradie.

2.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

2/20

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

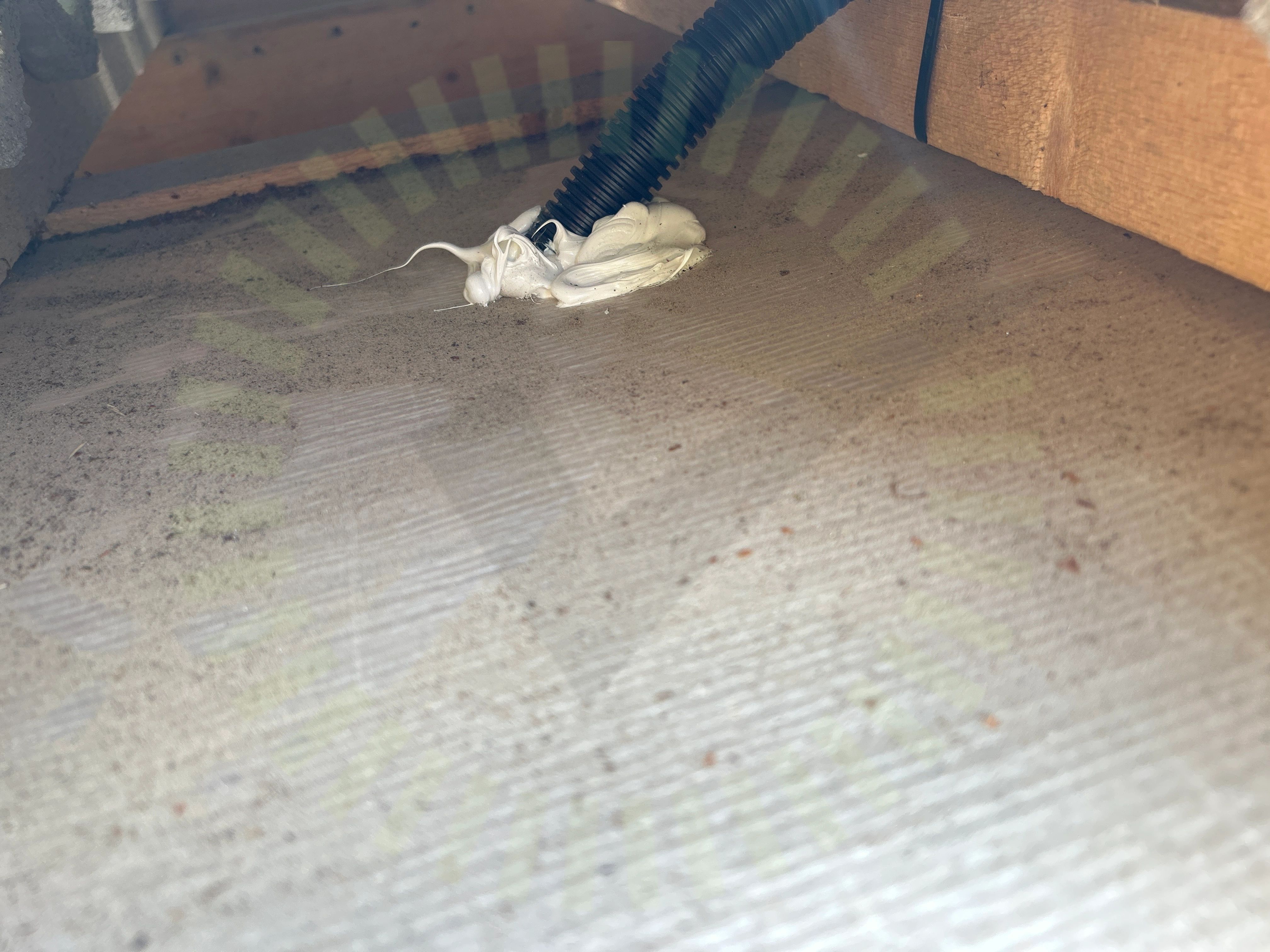

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

16/20

Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas infästningSkenornas skarvSkenornas överhängSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

2/20

Infästning RåspontInfästning Takstol
