Besiktningsrapport
8.5
Installation genom
Söderens
Datum
26 juni 2023
Ort
Landvetter, Västra Götalands län
Panelramar separerade
Kontaktdon
Kabeluppfästning
+ 3
85% godkända
15% ej godkända
Om installationen
Paneler
Trina: TSM-DE09R.05 405-425W
Montagesystem
Van der Valk: ValkPitched - Clamp
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Undercentral
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Panntak , Trina: TSM-DE09R.05 405-425W
Anmärkningar
3/14

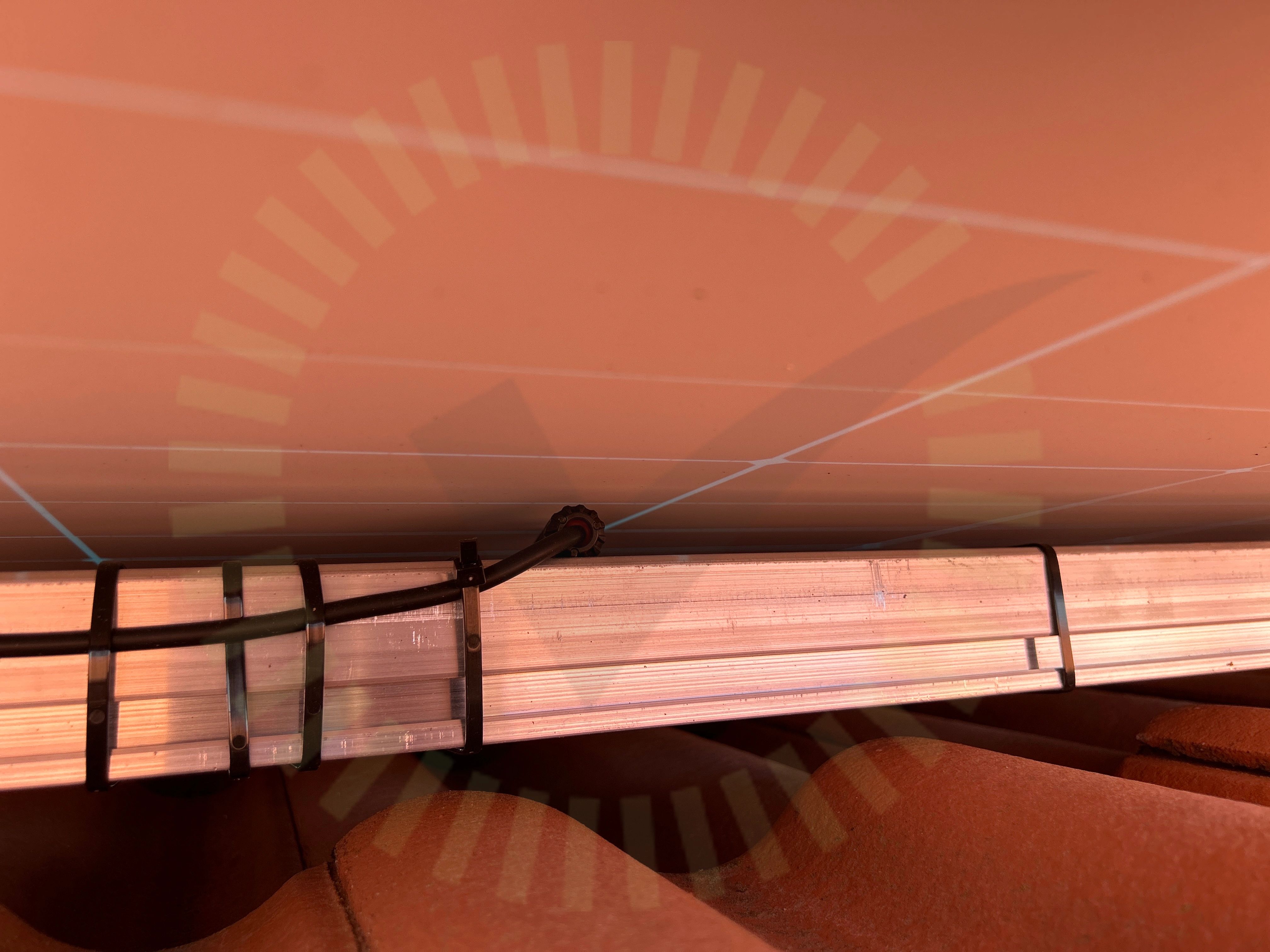

2.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke.

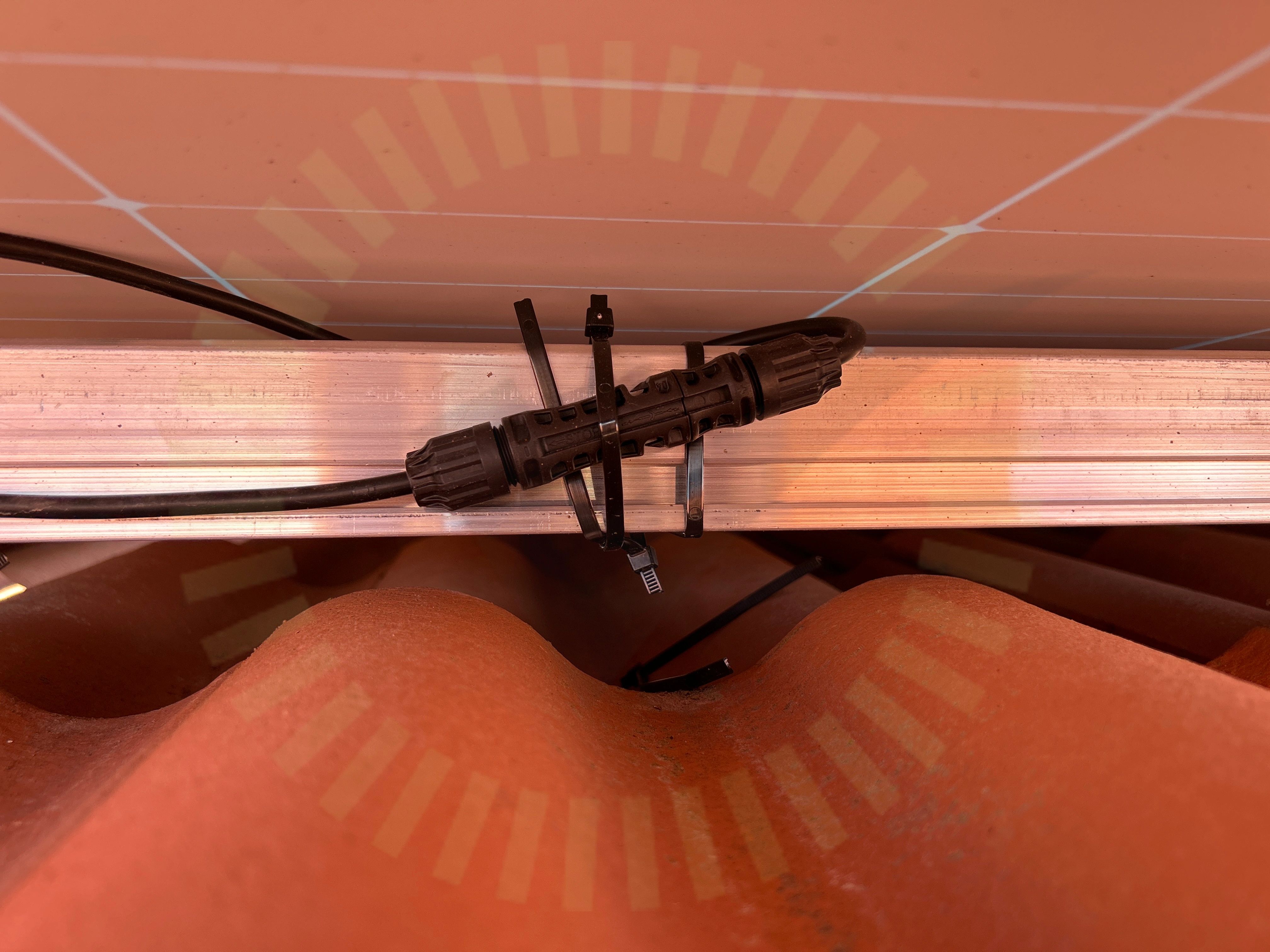

2.2 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.
2.3 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.
Godkända kontrollpunkter
11/14
Panntak , Van der Valk: ValkPitched - Clamp
Anmärkningar
5/20
3.1 Infästningarnas CC mått
Inte godkänd
Snö och vind lastberäkning saknas. Uppmätt mått 120cm

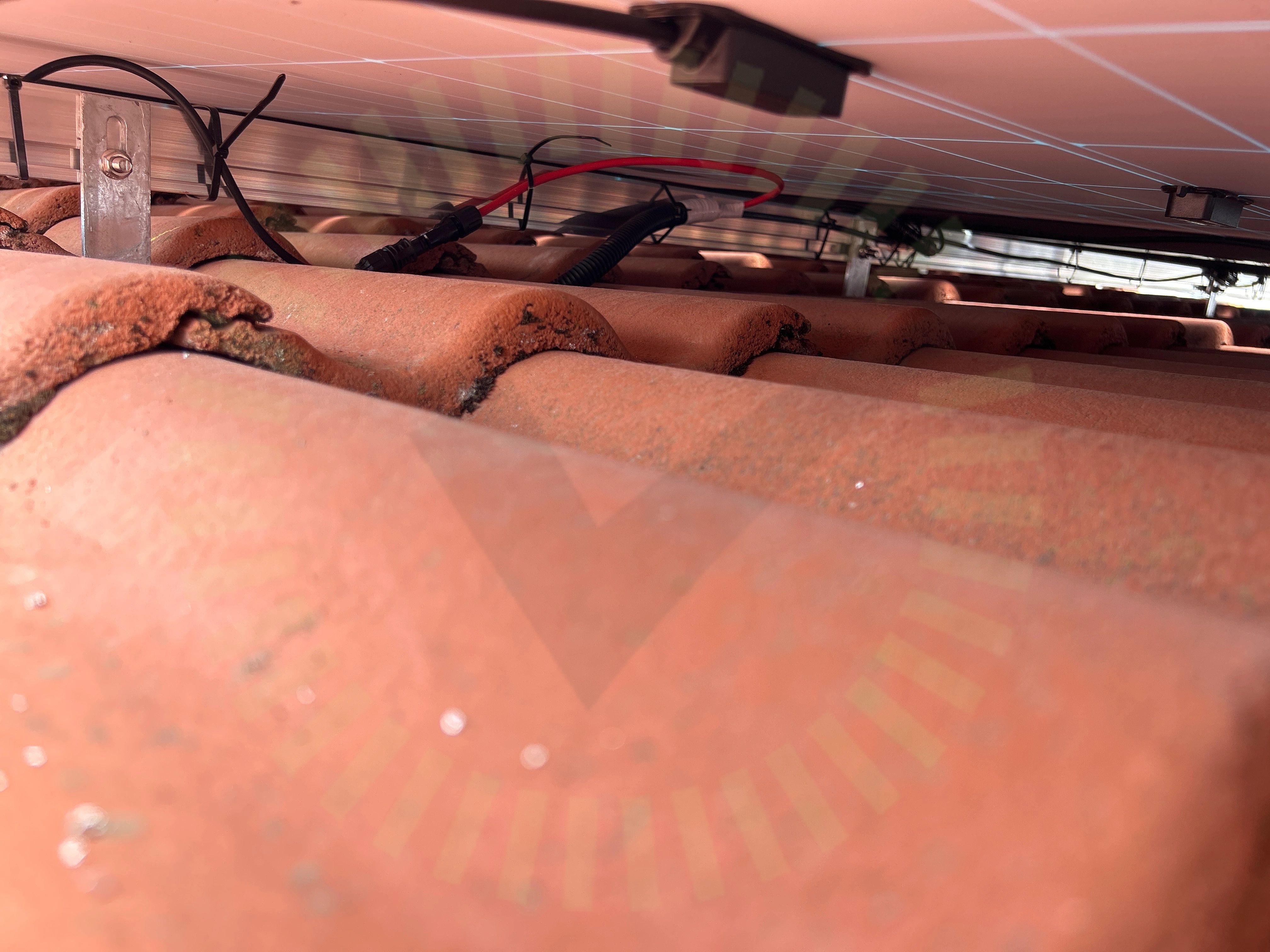

3.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

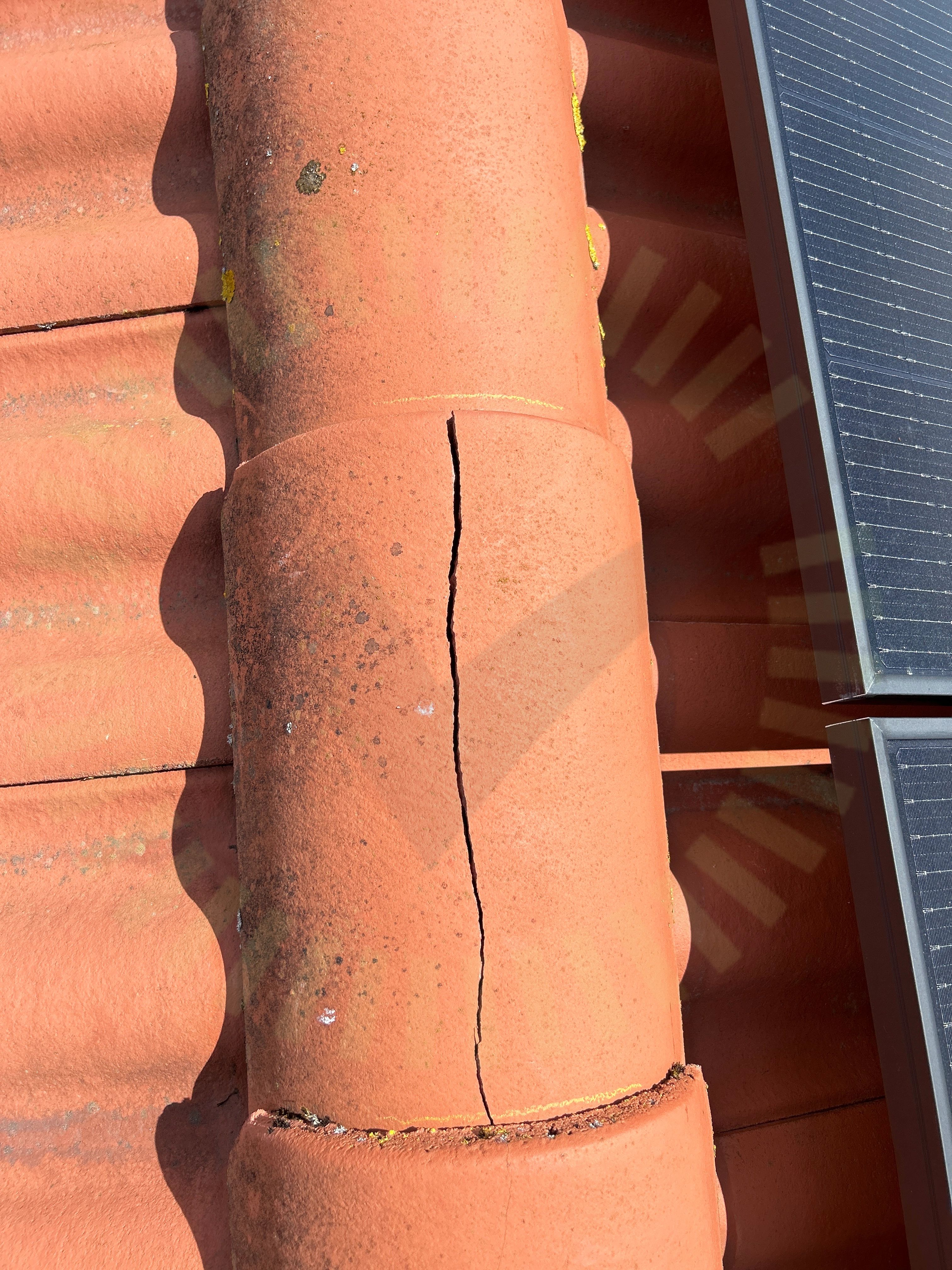

3.3 Skador
Inte godkänd
Skada på nockpanna vid installation.
3.4 Skenornas överhäng
Inte godkänd
Lastberäkning saknas. Underlag att kontrollera mot finns inte tillgängligt.
3.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
13/20
Ej tillgängligt vid besiktning
2/20
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
1/5
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
2/32

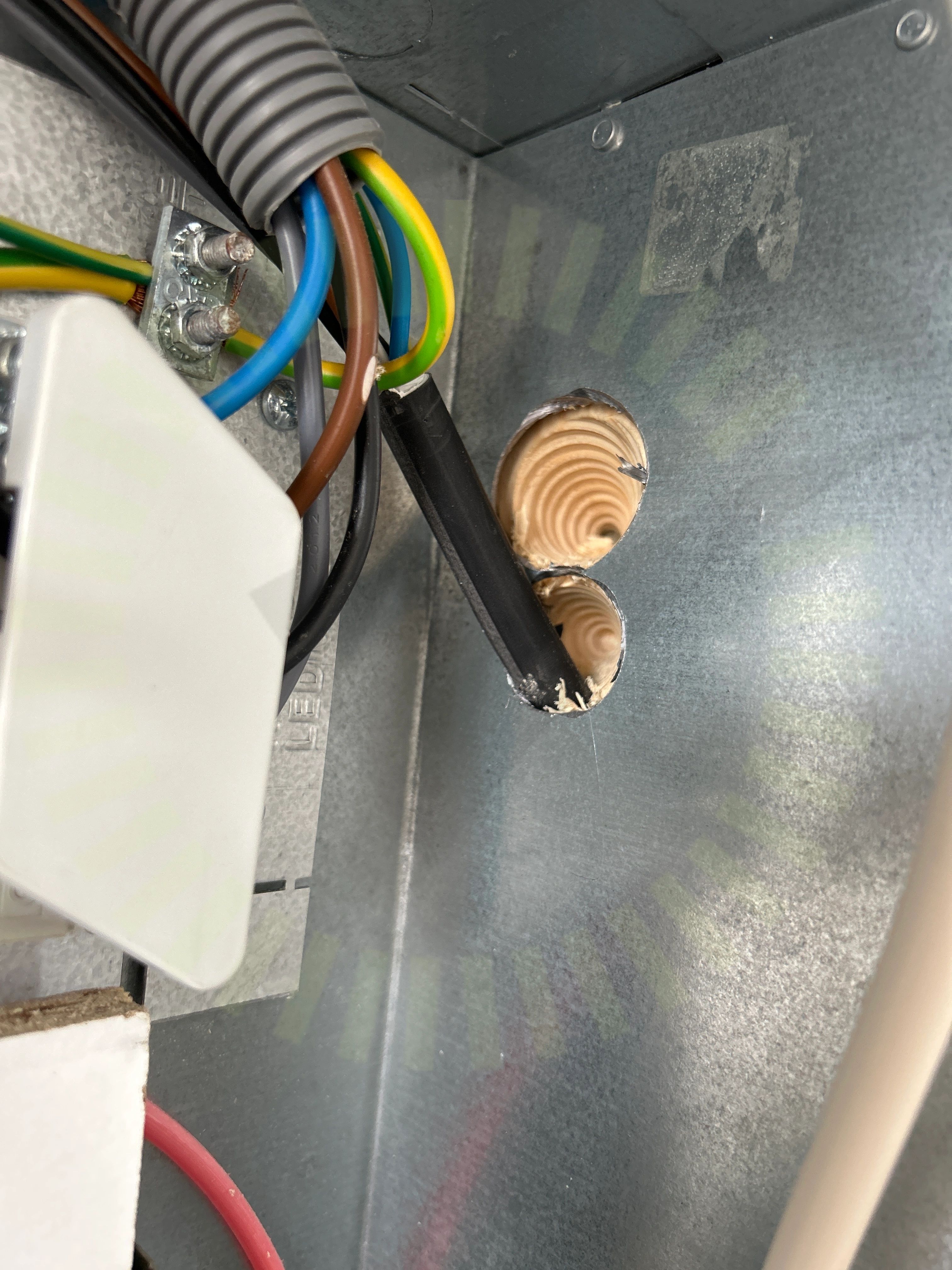

6.1 AC kablage skarp kant
Inte godkänd
Kabel ligger mot skarp kant.

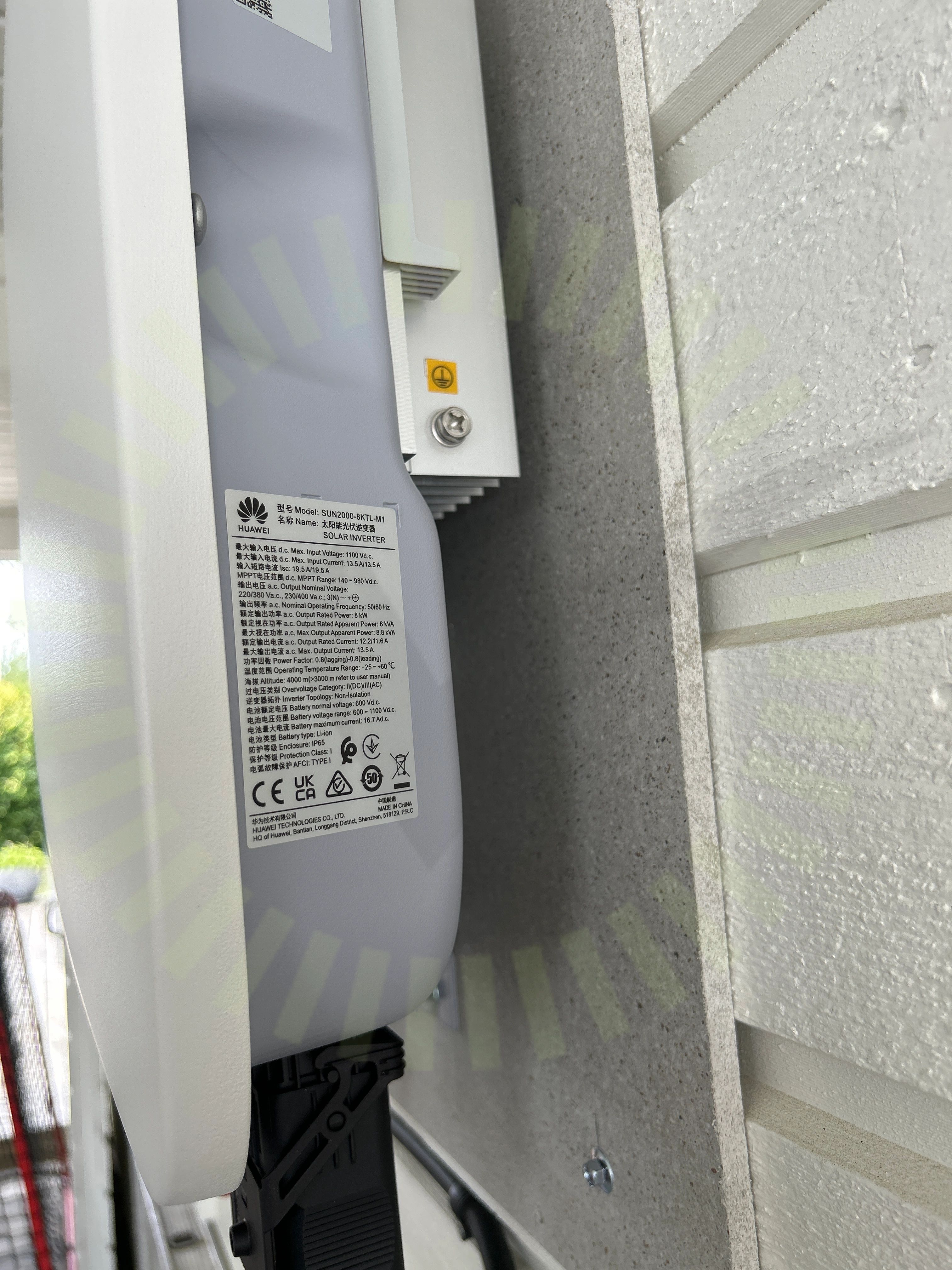

6.2 Jordning av chassi
Inte godkänd
Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
