Besiktningsrapport

8.5

Installation genom

Nordpolen Energi

Datum

14 augusti 2024

Ort

Trollhättan, Västra Götalands län

Takkrokarnas CC

Skenornas infästning

Förstärkningsskruv

+ 6

89% godkända

11% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 xxx/MR

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, ESDEC Lutande Panntak (25)Tak 1, JA Solar: JAM54S31 xxx/MR (15)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/25

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

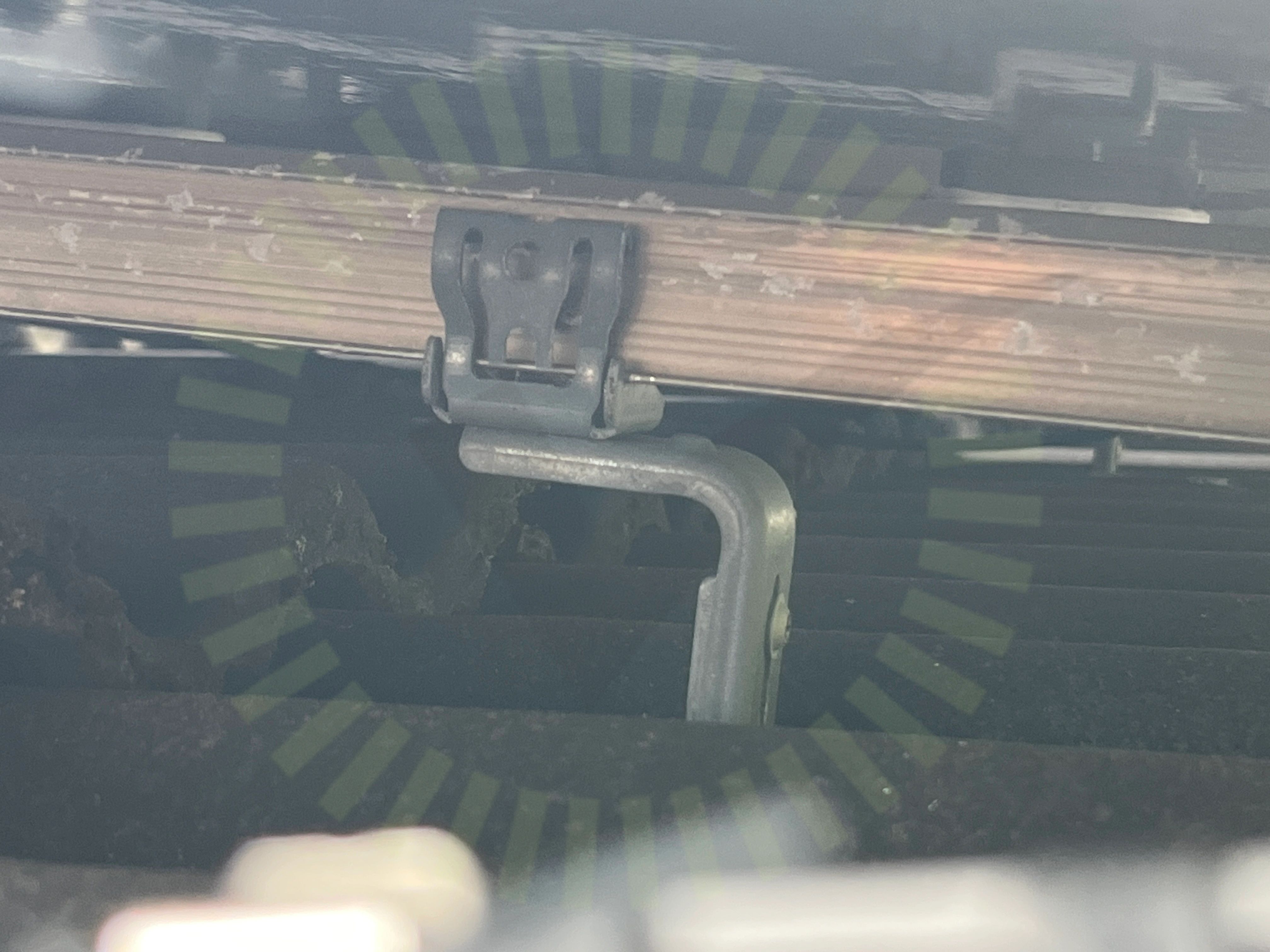

3.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas längst ner.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

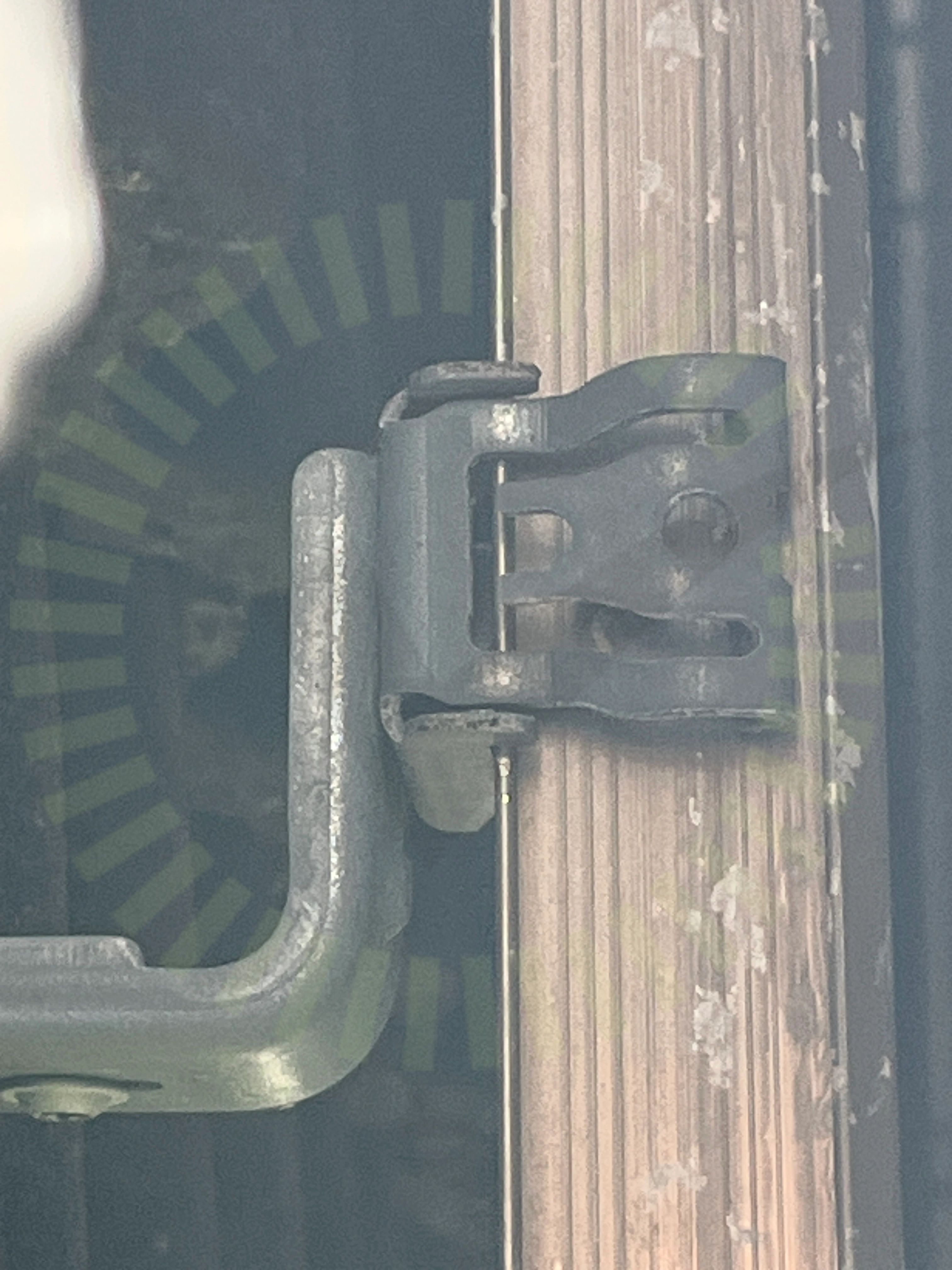

3.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

3.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt 90cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Skenans utstick för klämma

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

1/15

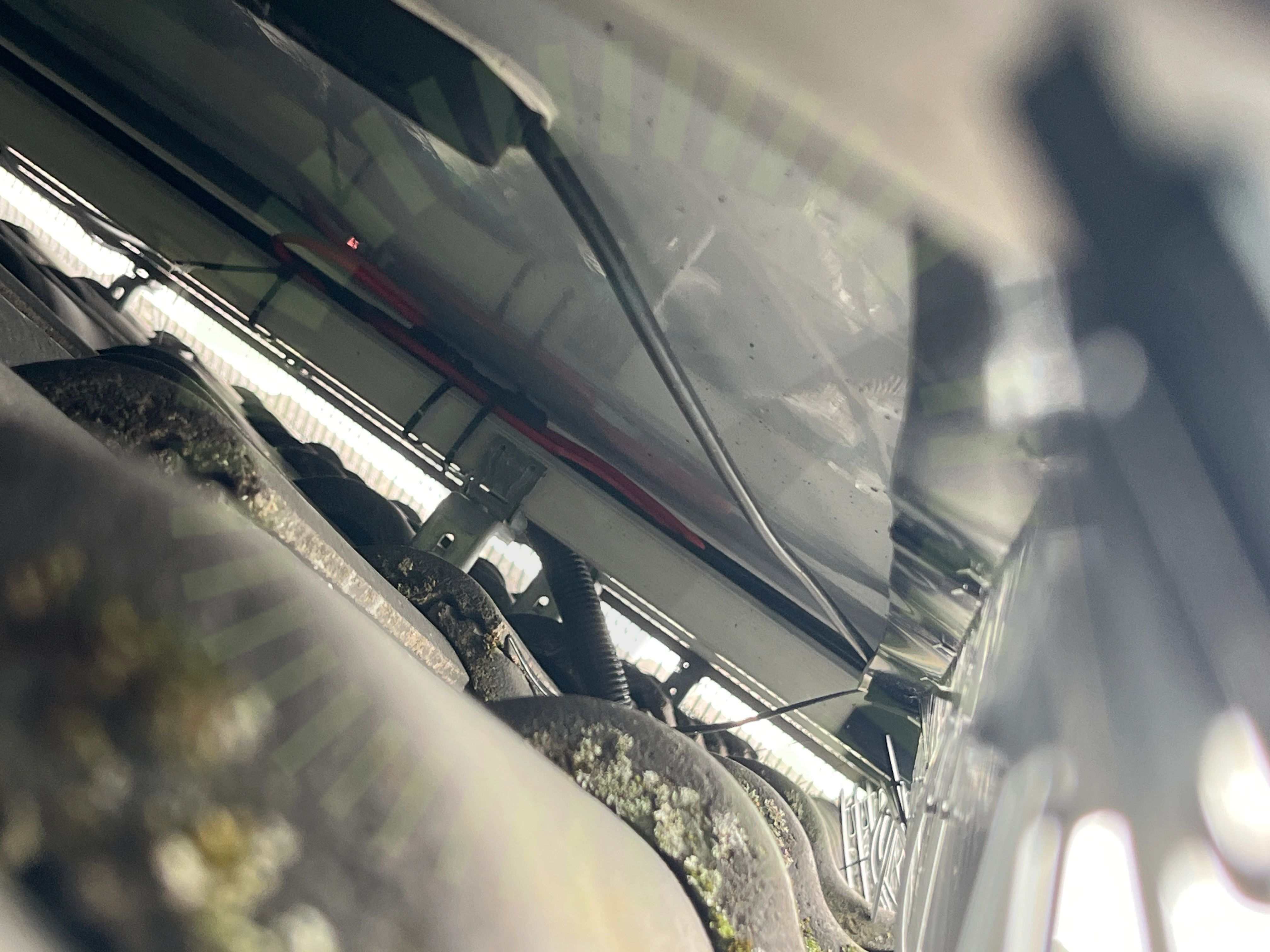

4.1 Kopplingslåda böjradie

Inte godkänd

Kopplingslådans kabel är inte dragavlastad och utsetts för stress.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/15

Avstånd till havet

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

4/15

Förbindelse av kontakter

Kontaktdon

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/35

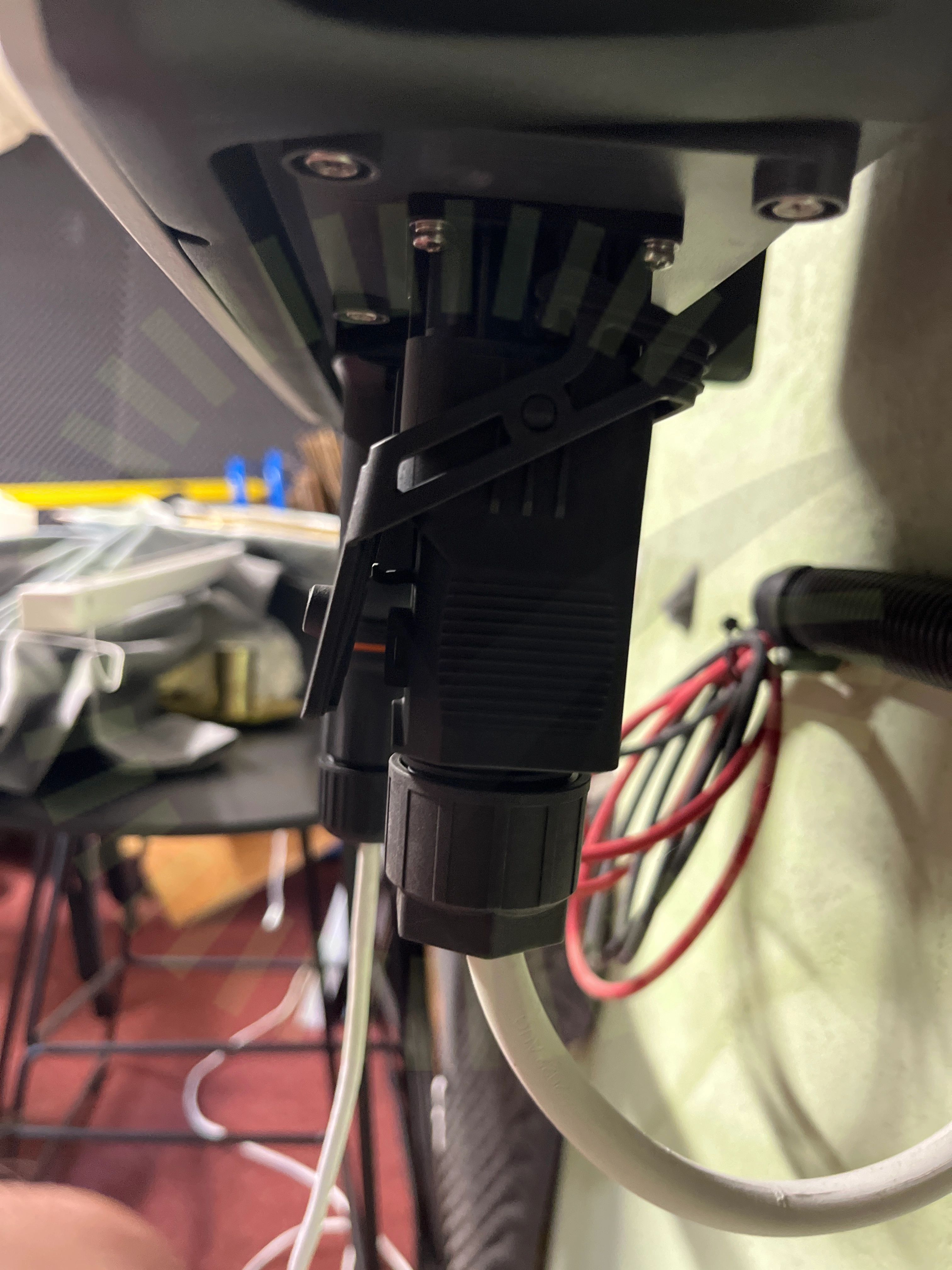

7.1 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

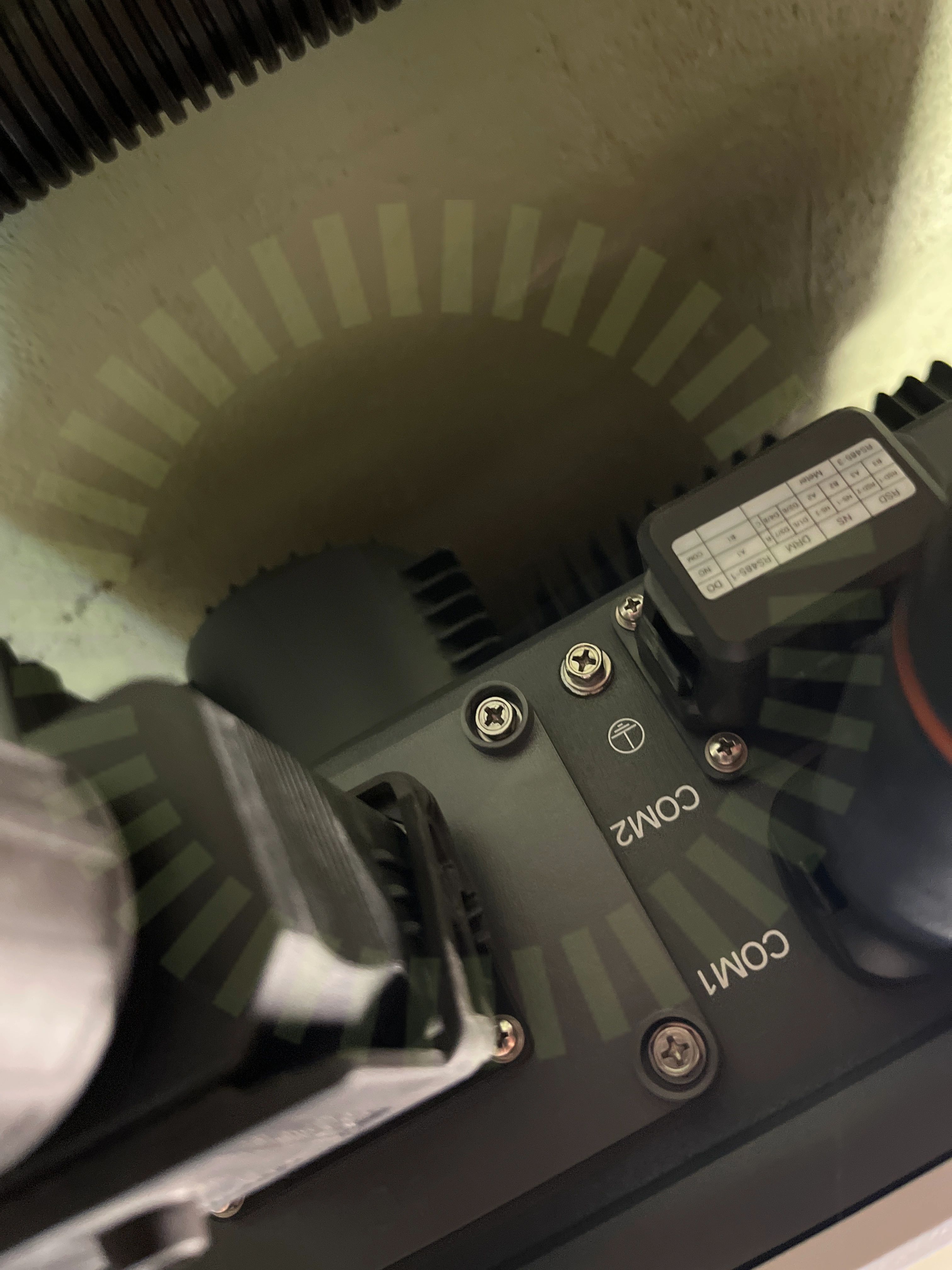

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

33/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
