Besiktningsrapport

9.3

Installation genom

Söderens

Datum

28 september 2023

Ort

Landvetter, Västra Götalands län

PEN-ledare

Klämmornas placering

Skenornas överhäng

+ 5

91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

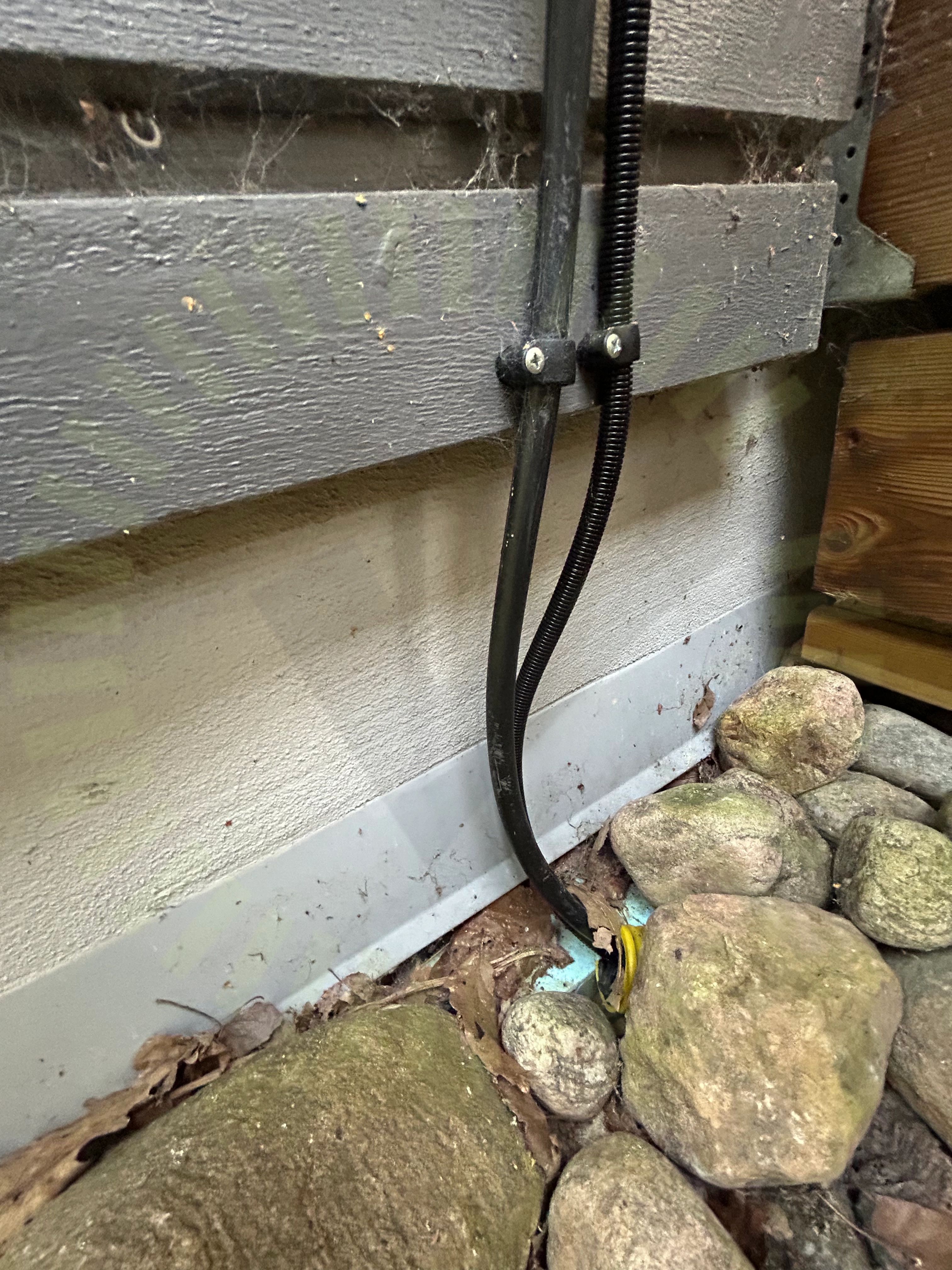

2.1 Markrör

Inte godkänd

Markrör ej tätade.

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

5/41

3.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

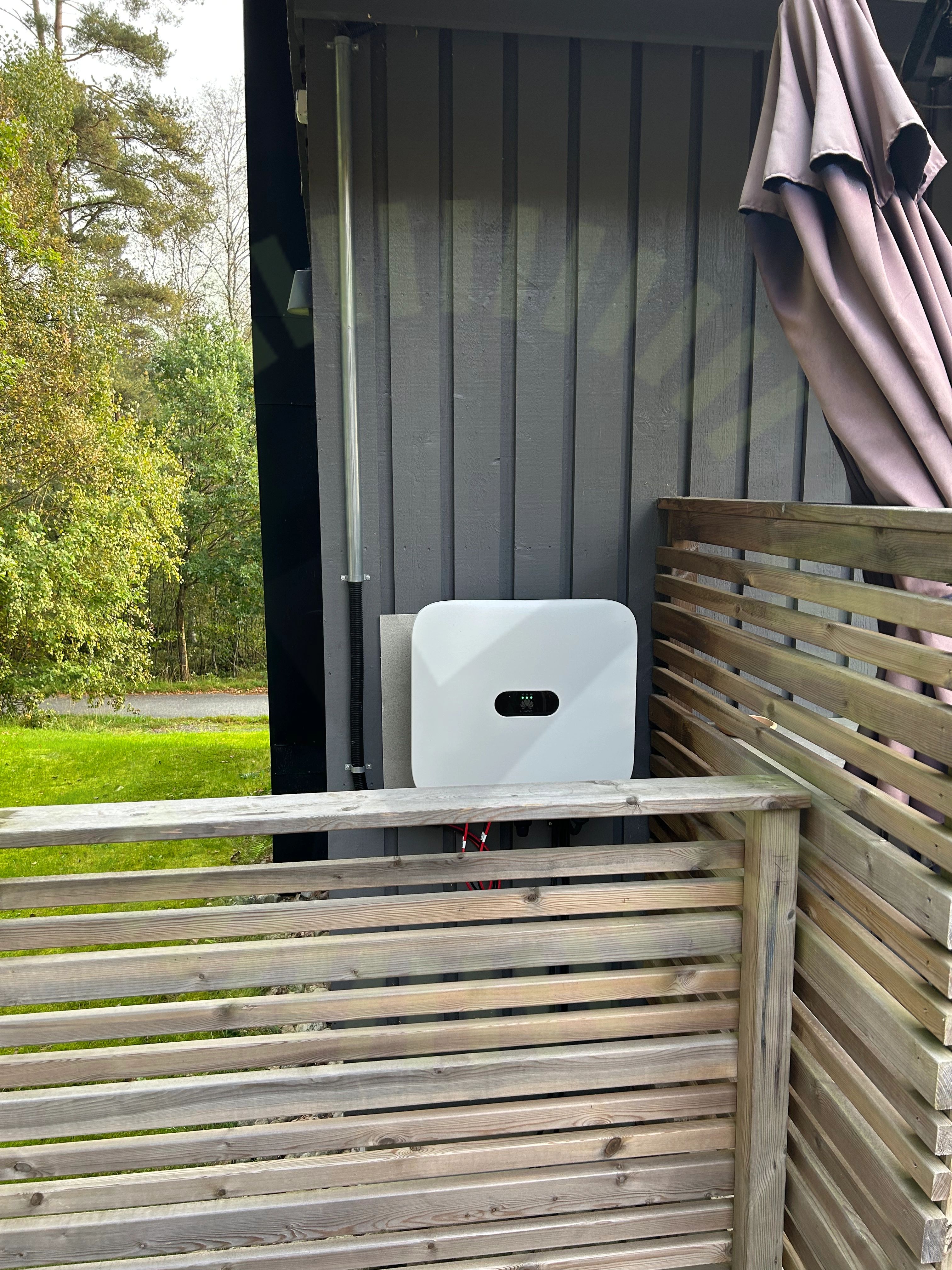

3.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

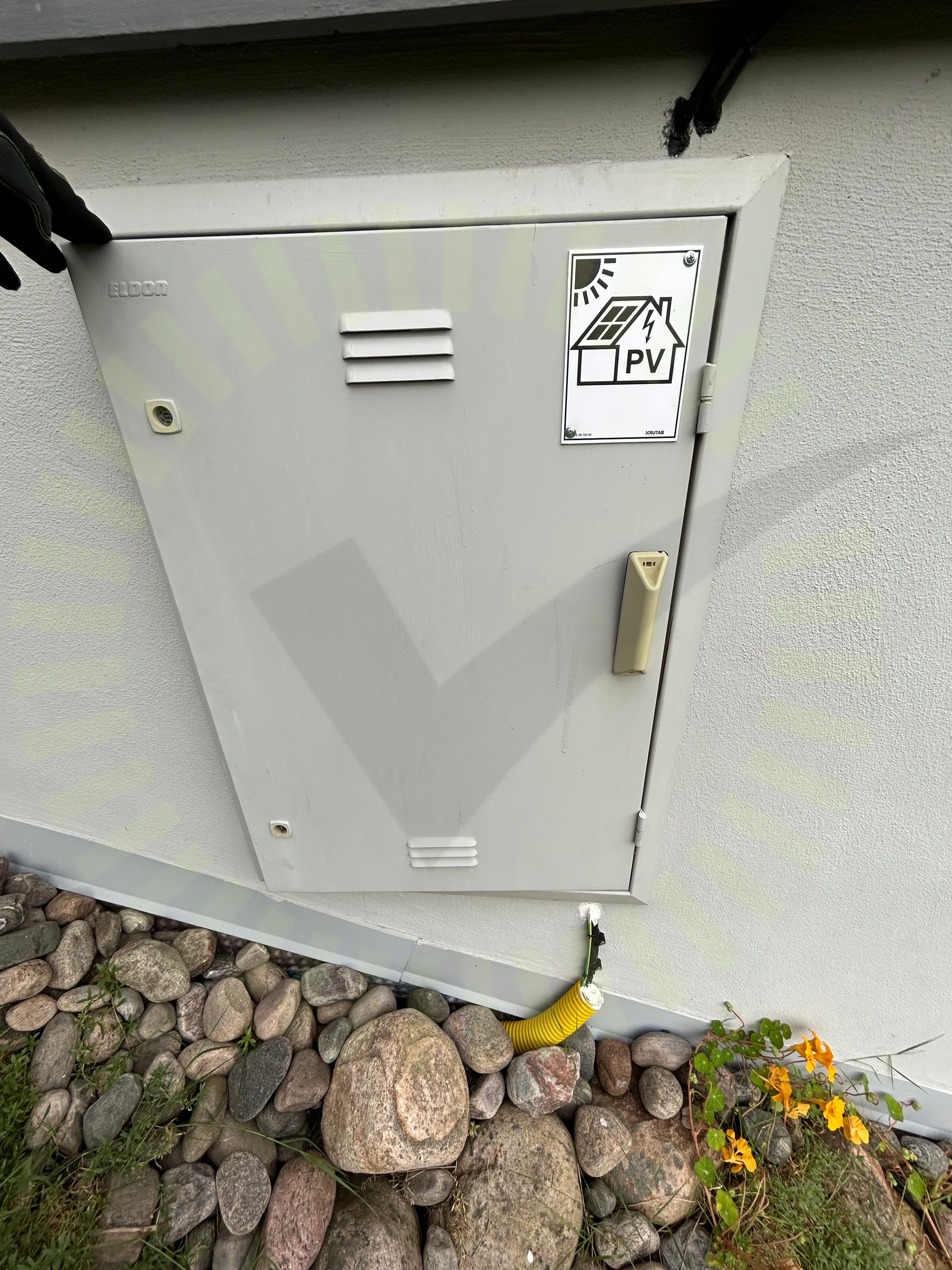

3.3 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)

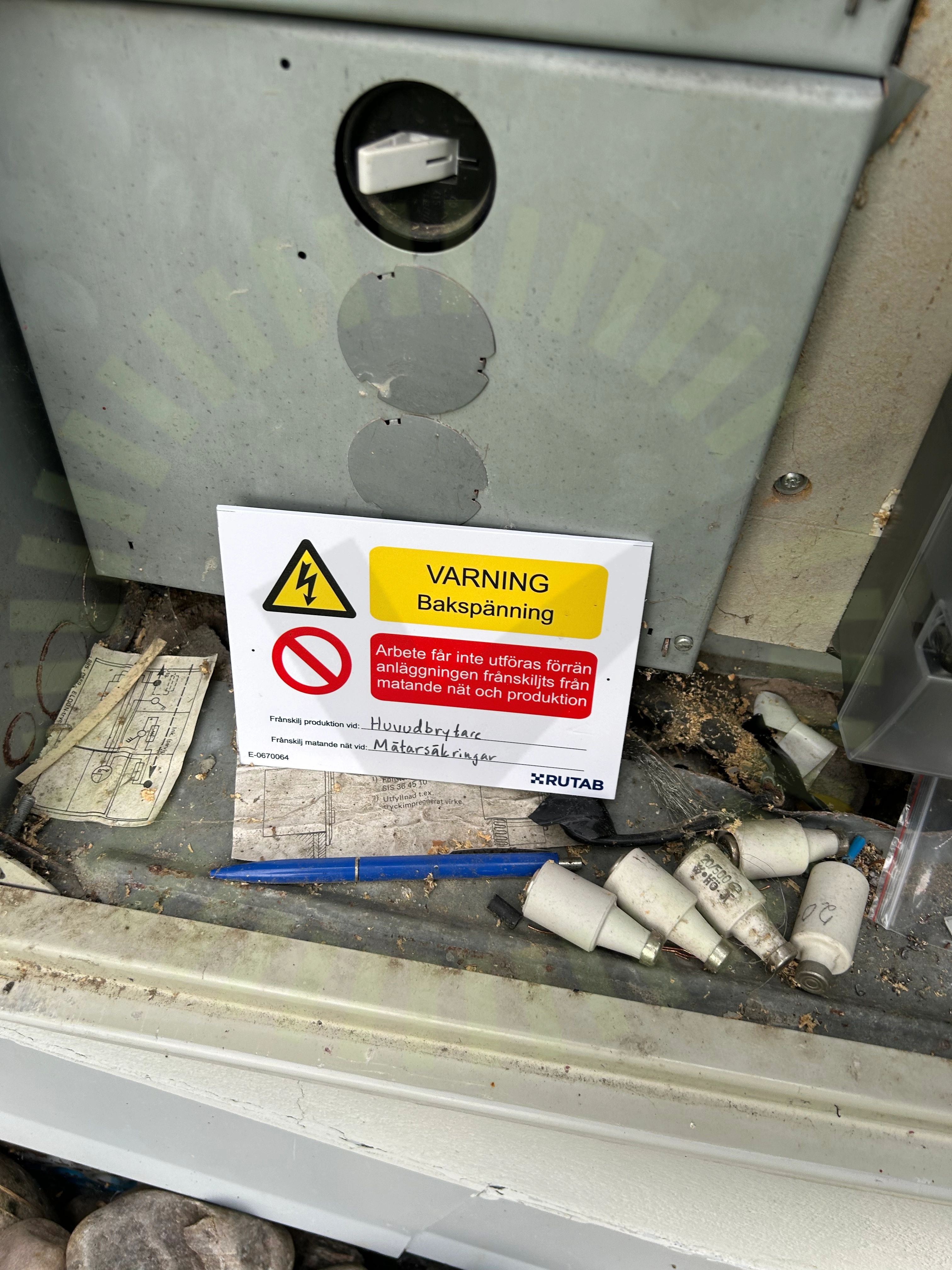

3.4 Tillförlitligt fäst

Inte godkänd

Märkning är inte tillförlitligt fäst.

3.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd korrekt enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningSkarp kantStress på kontakterSträngdesignSäkringsdimensionSkadat kablageTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Trina: TSM-NEG9.28

Anmärkningar

1/14

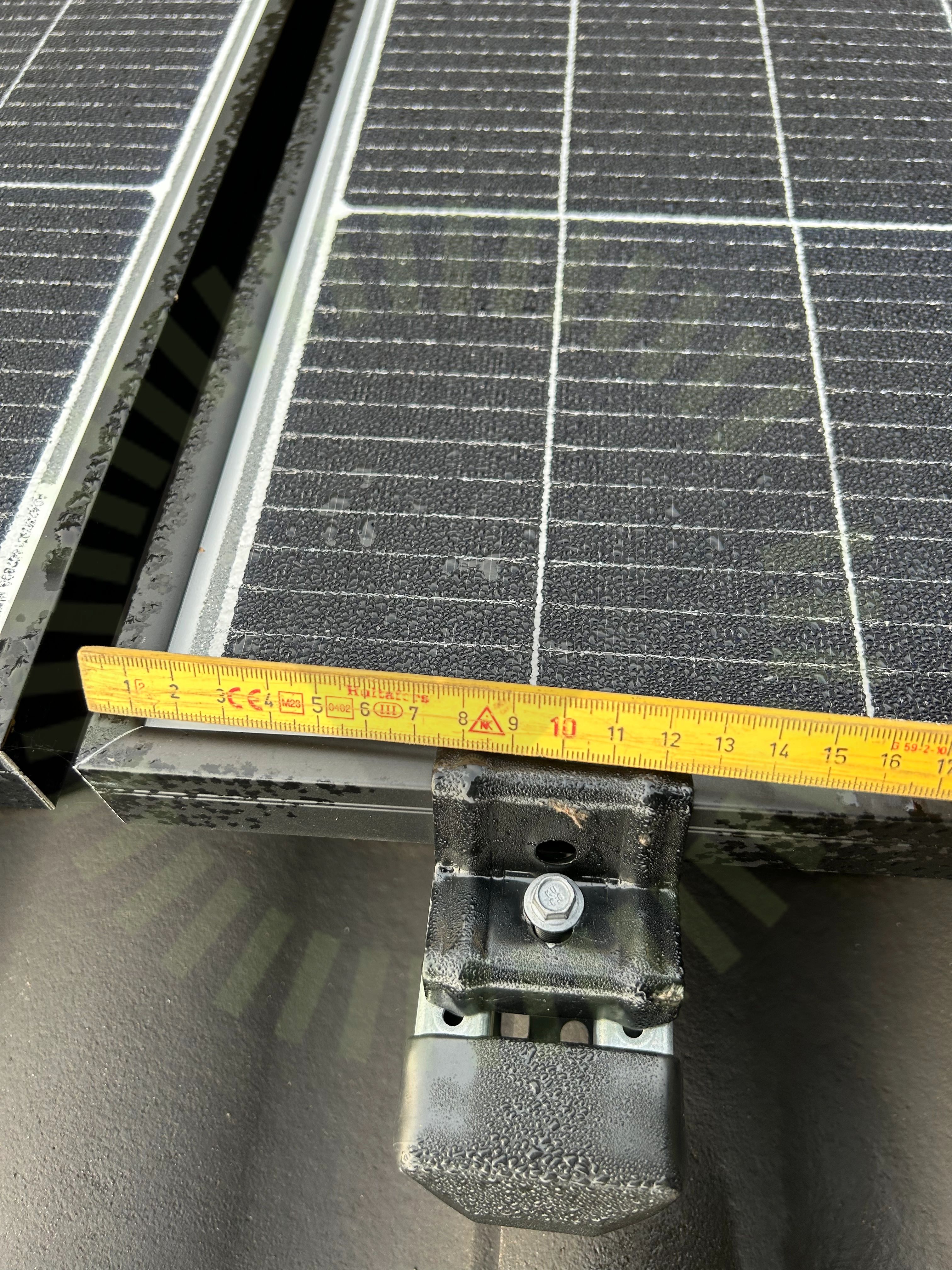

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-20.

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

2/22

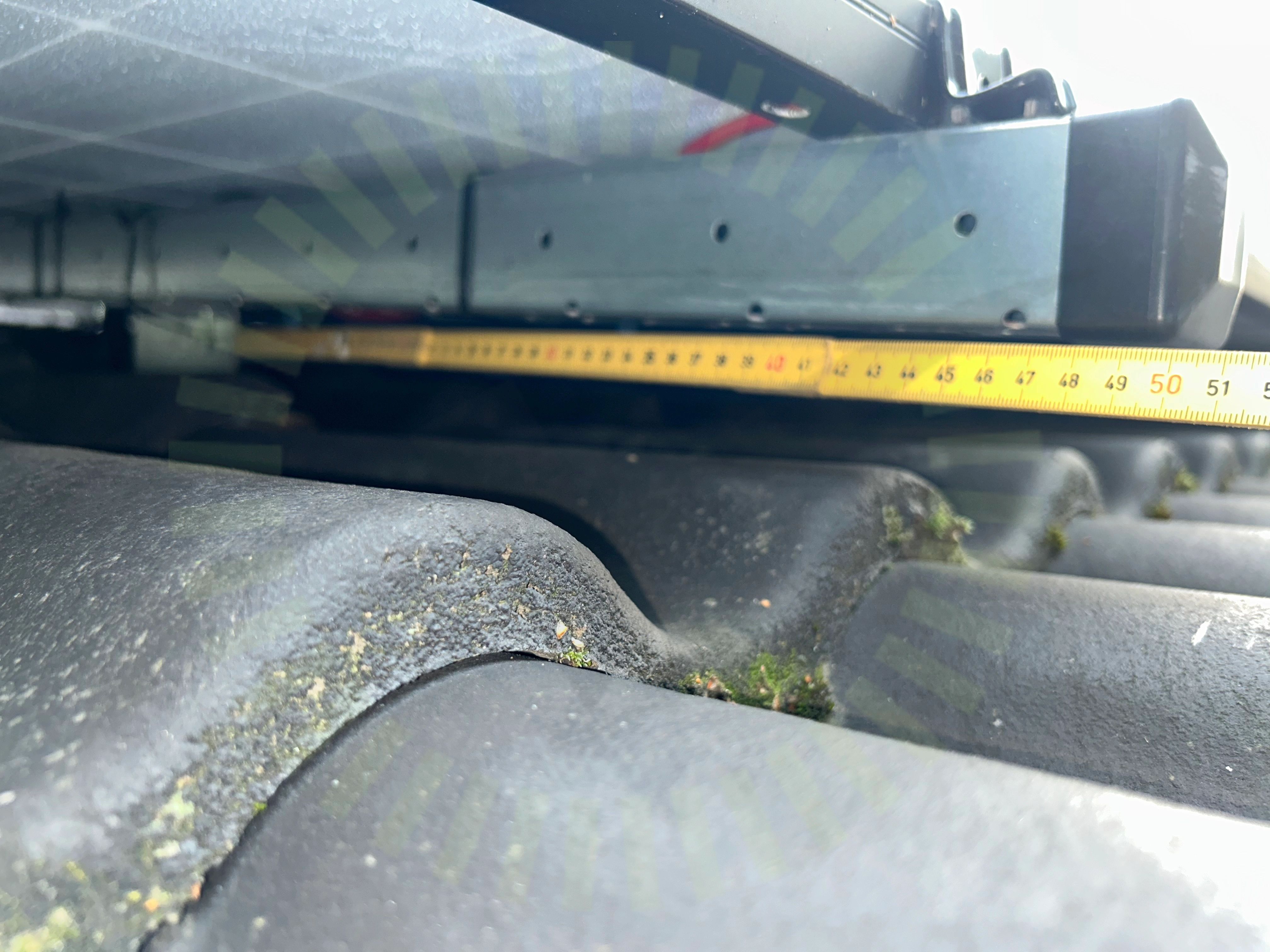

6.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Underbyggnad
