Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

Söderens

Datum

20 juli 2023

Ort

Gunnilse, Västra Götalands län
Jordfelsbrytare
Informering av solceller
Varning för backspänning
95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Panntak , Trina: TSM-NEG9.28

Godkända kontrollpunkter

14/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Panntak , Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/23
Takgenomföring

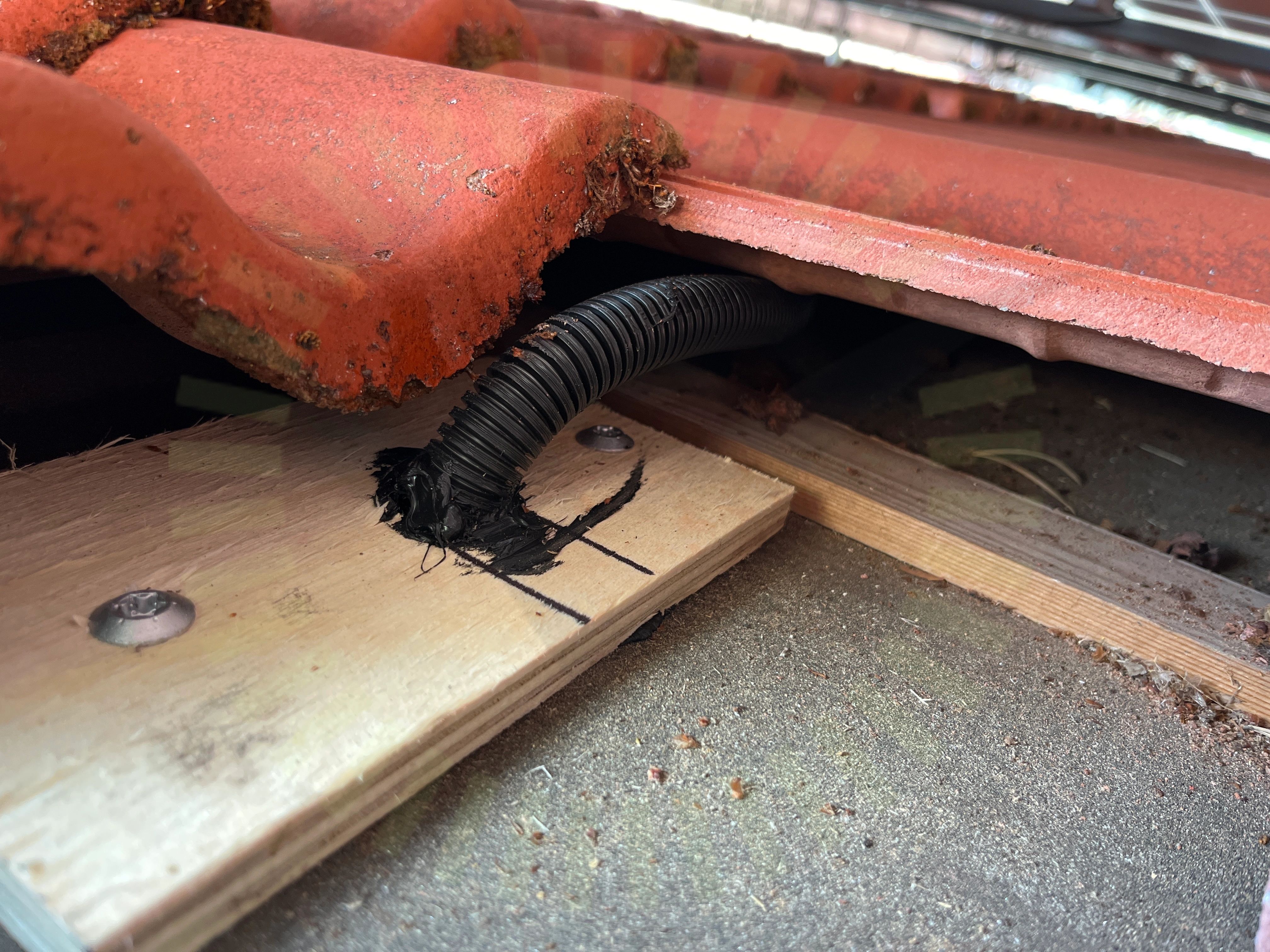

3.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/23
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämma över skarvMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Varselmärkning

Anmärkningar

2/5
Informering av solceller

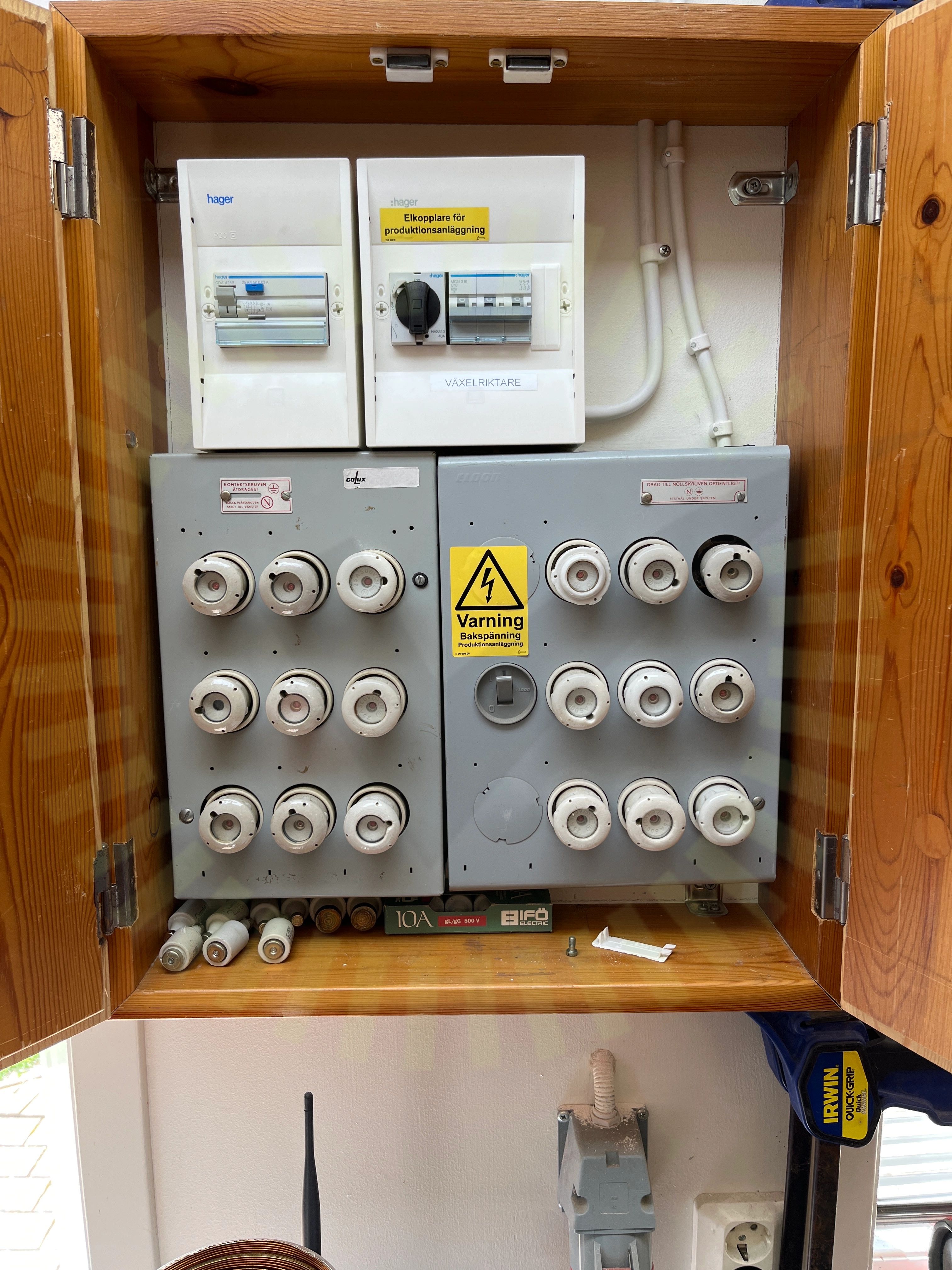

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
Varning för backspänning

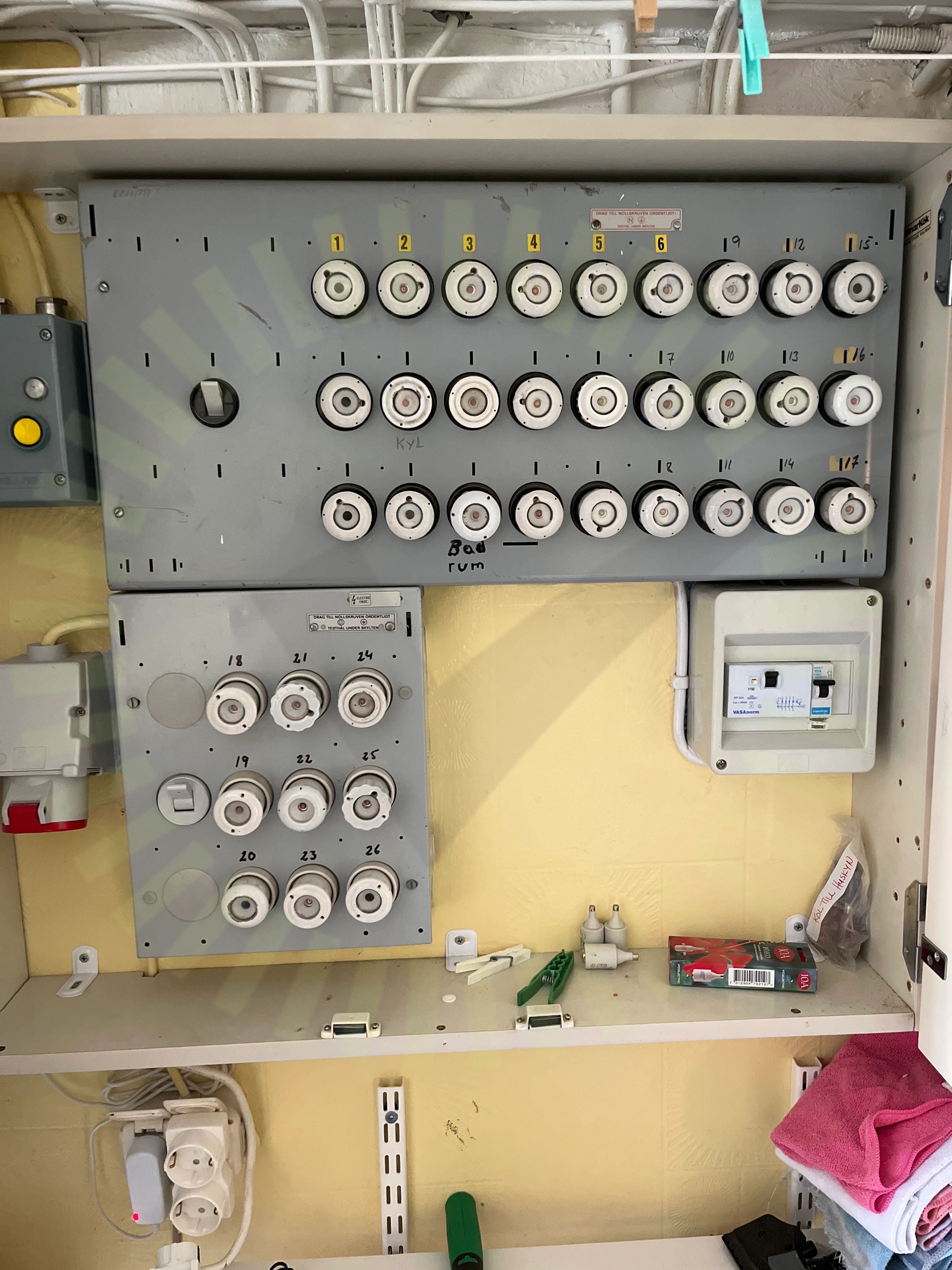

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/33
Jordfelsbrytare

6.1 Jordfelsbrytare

Inte godkänd

Växelriktaren är installerad inom en JFB som inte uppfyller växelriktartillverkarens krav.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 45
Skarp kant

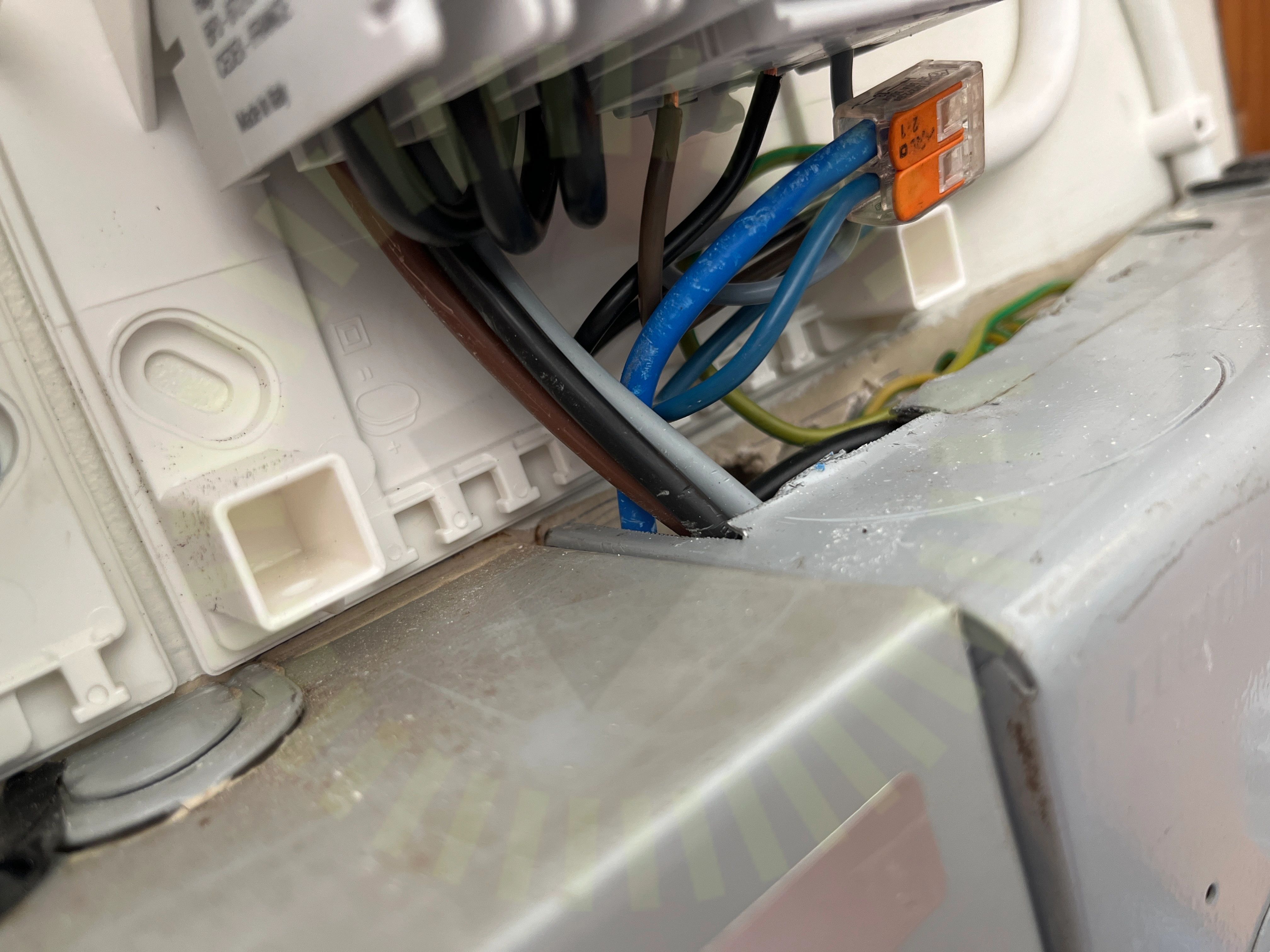

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

31/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
