Besiktningsrapport

8.8

Installation genom

Nordpolen Energi

Datum

29 april 2024

Ort

Västerås, Västmanlands län

Takkrokarnas CC

Skenornas infästning

Skenskarvar

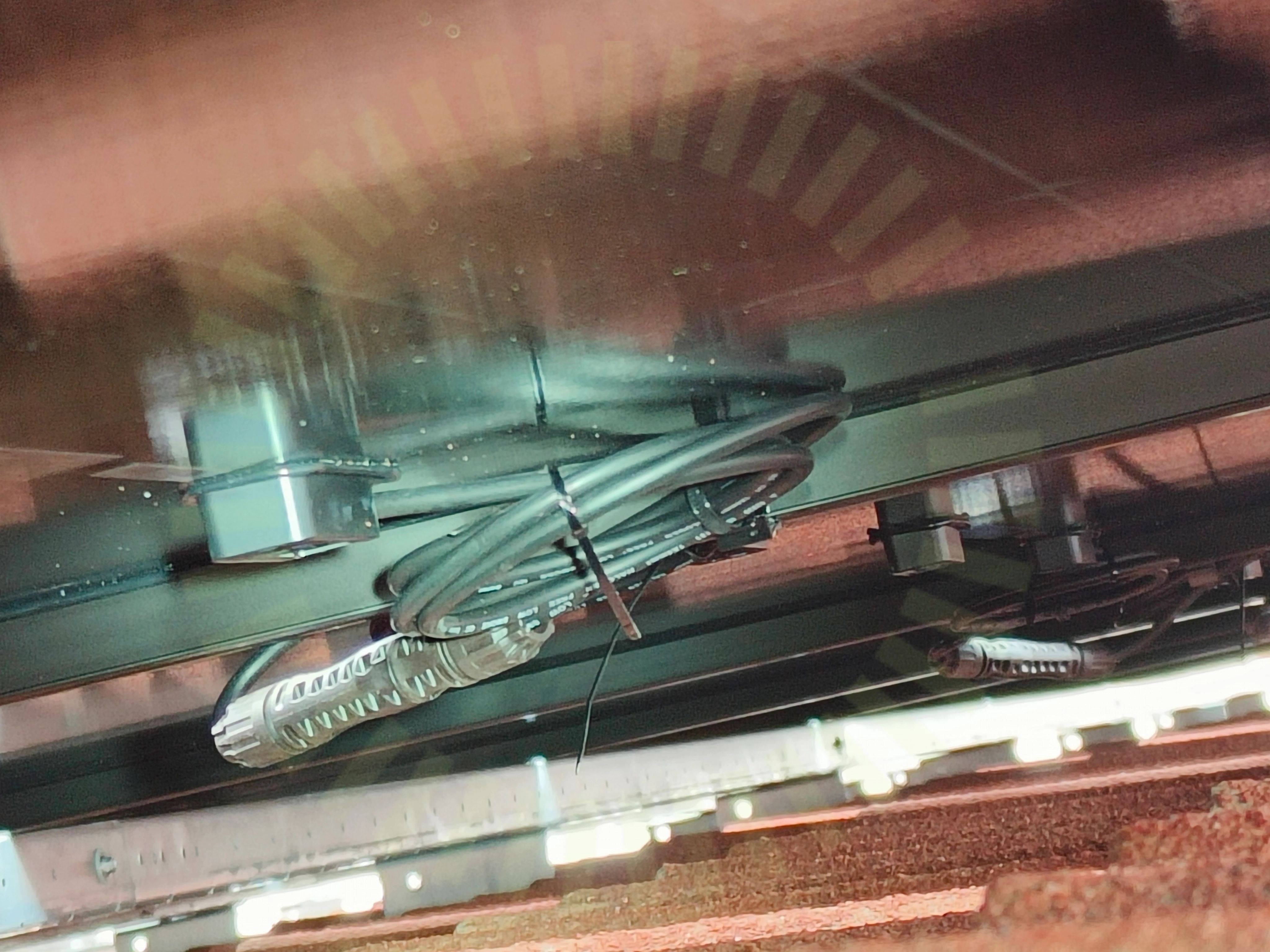

+ 5

93% godkända7% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

MontagesystemWeland Stål: Råspont

VäxelriktareGoodWe: GW15-30kW ET Series

BatteriGoodWe: Lynx Home F Plus+ Series

TillbehörUndercentral

TillbehörGoodWe: GM series

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GoodWe: GM series

Godkända kontrollpunkter

4/4

CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

GoodWe: GW15-30kW ET Series

Anmärkningar

1/41

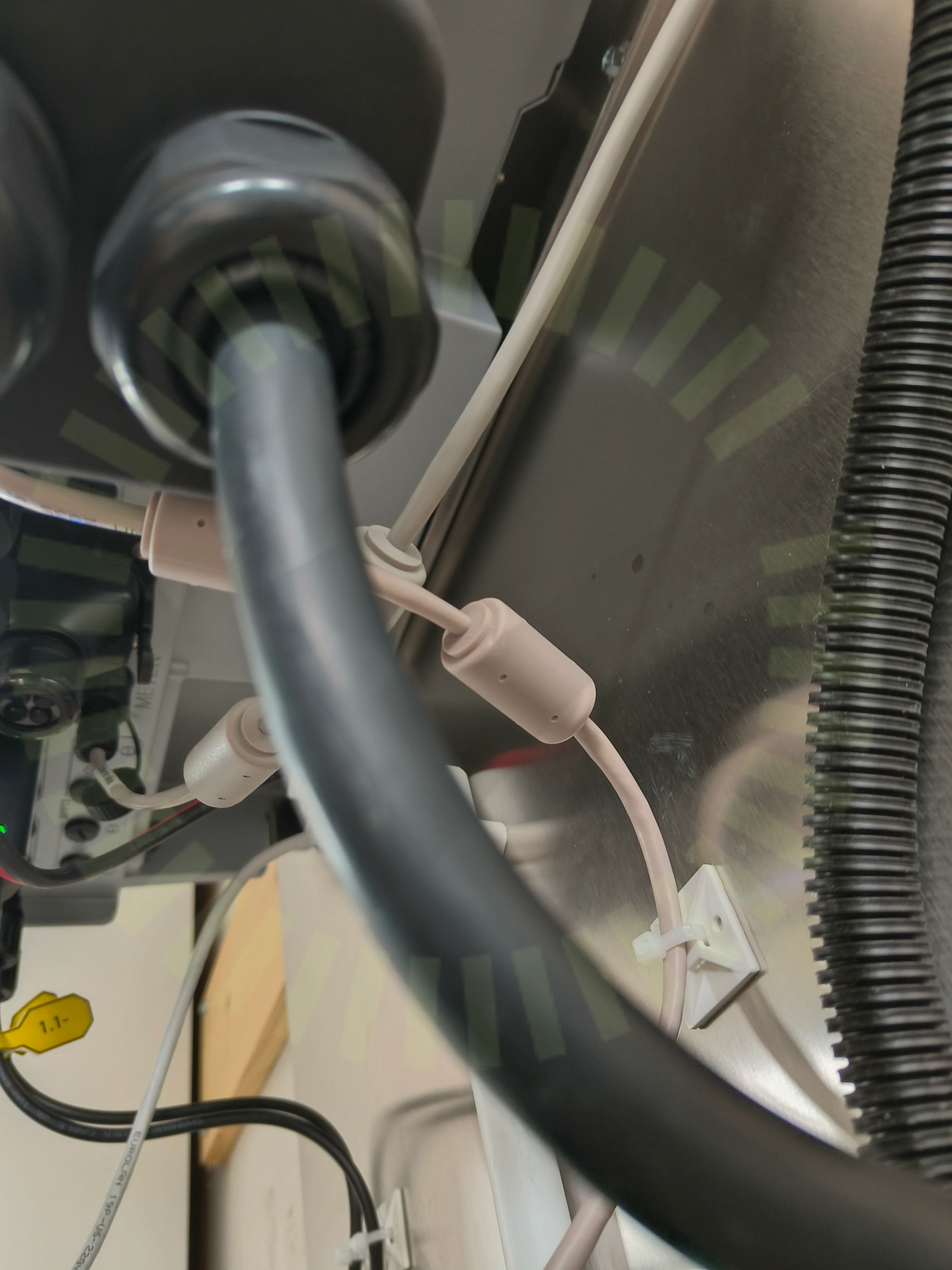

3.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 34

Godkända kontrollpunkter

40/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

GoodWe: Lynx Home F Plus+ Series

Anmärkningar

1/12

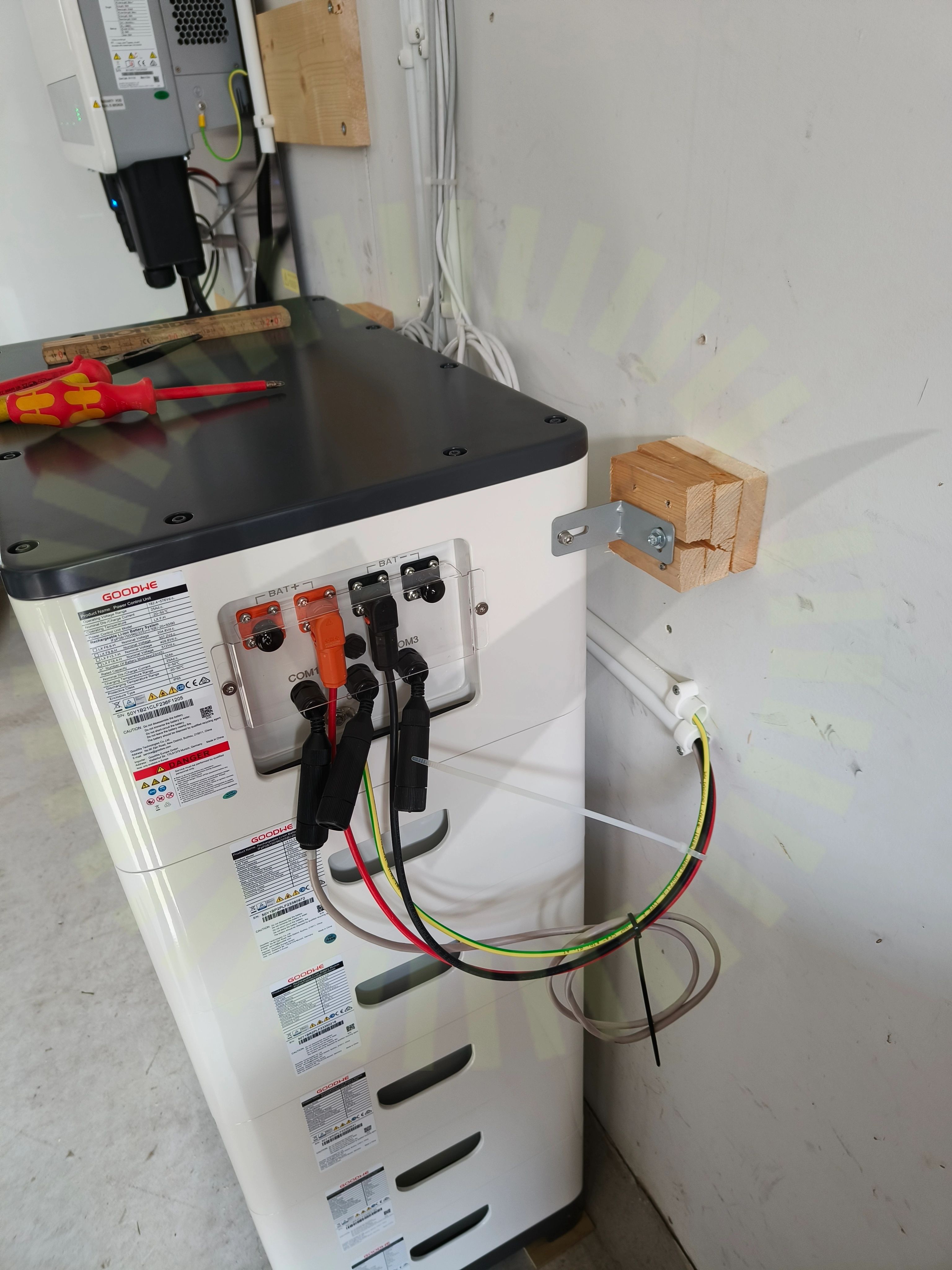

4.1 Fastsäkring av produkt

Överenskommelse

Överenskommelse om åtgärd finns.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20

Godkända kontrollpunkter

11/12

Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Luxor: EcoLine M108

Anmärkningar

2/15

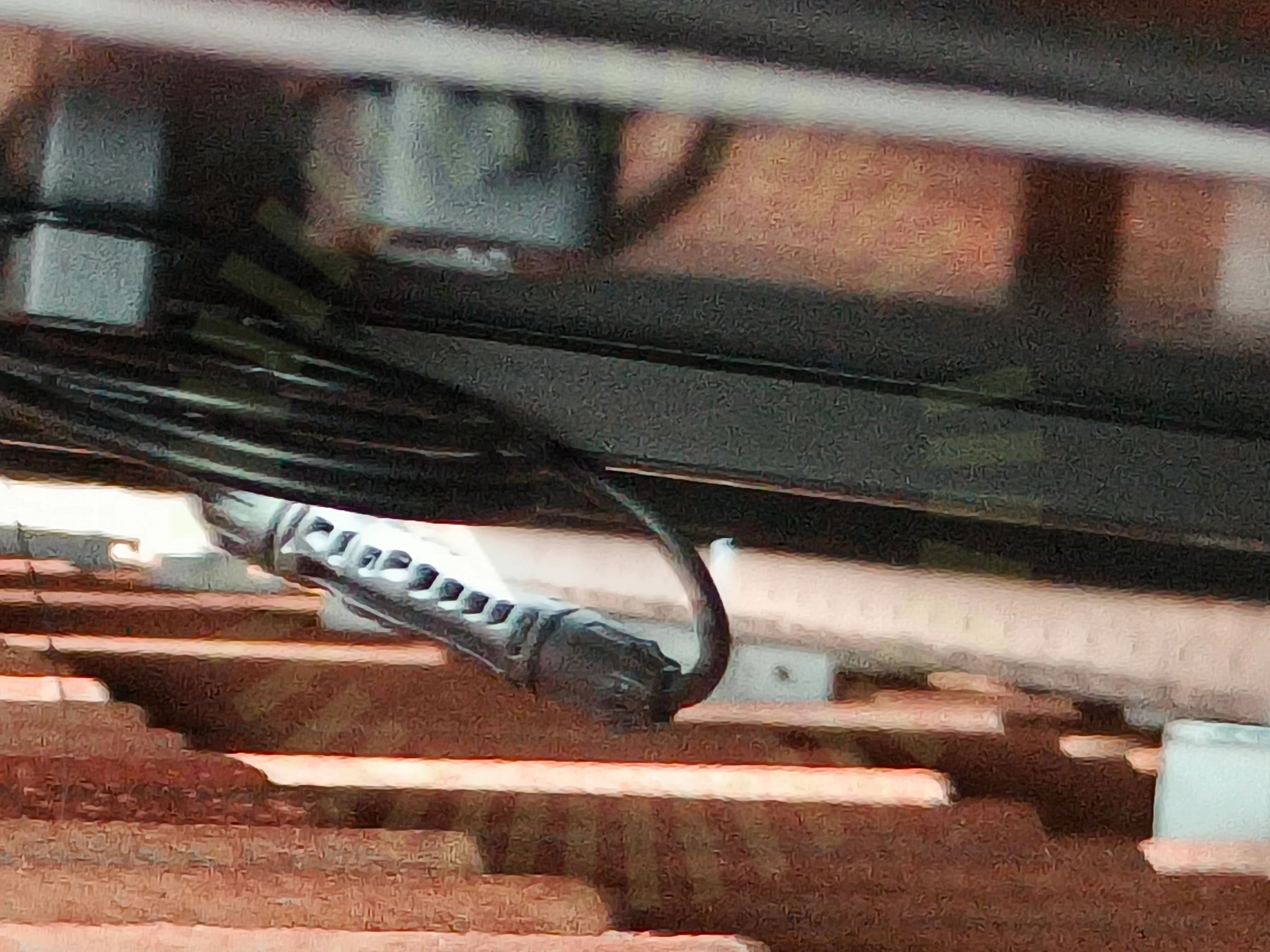

5.1 Böjradie kablage

Inte godkänd

Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas

Luxor Installationsmanual. 2022-06. Sida 26.

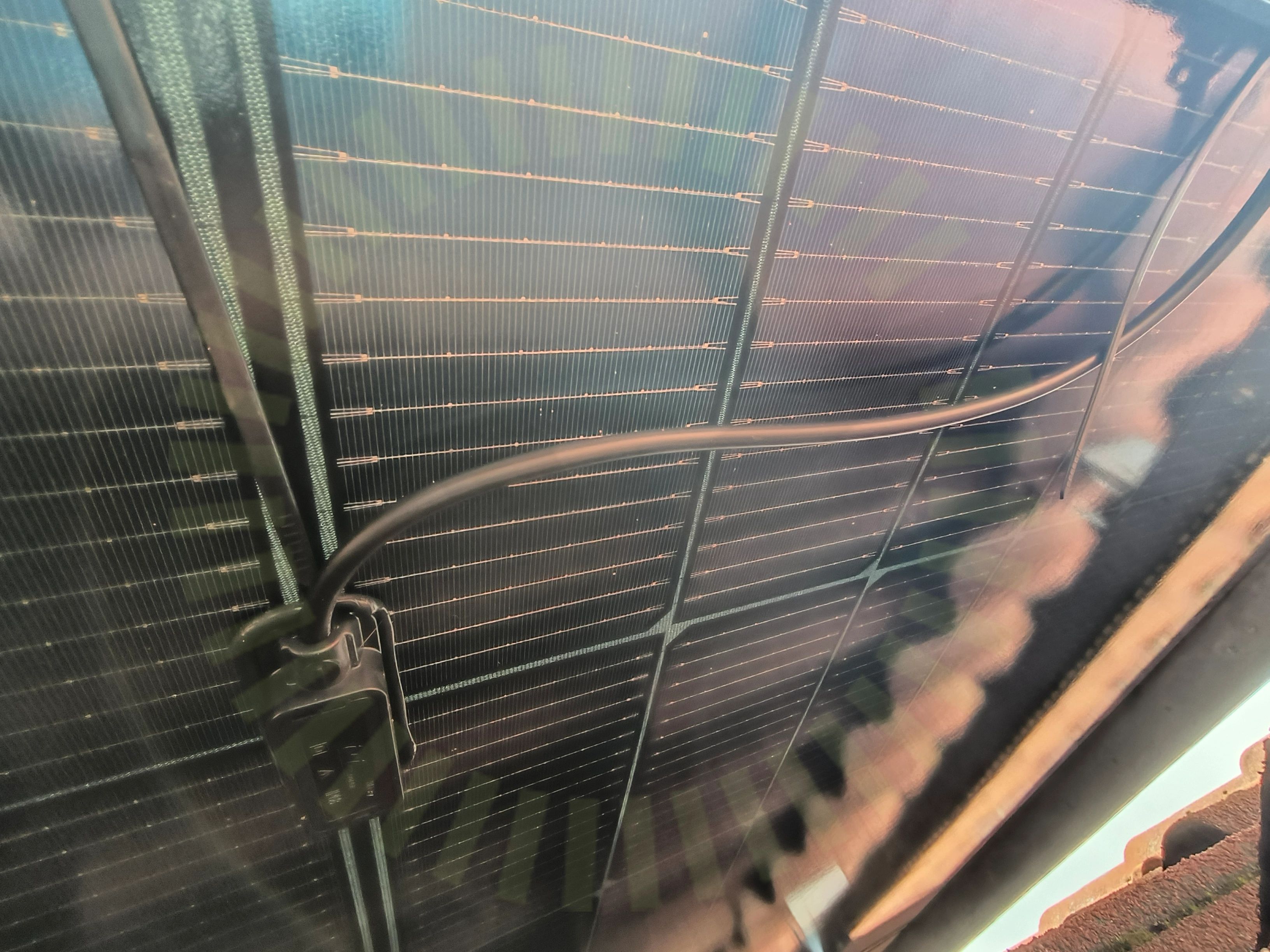

5.2 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

Luxor Installationsmanual. 2022-06. Sida 26.

Godkända kontrollpunkter

13/15

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonMellanrumSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

5/22

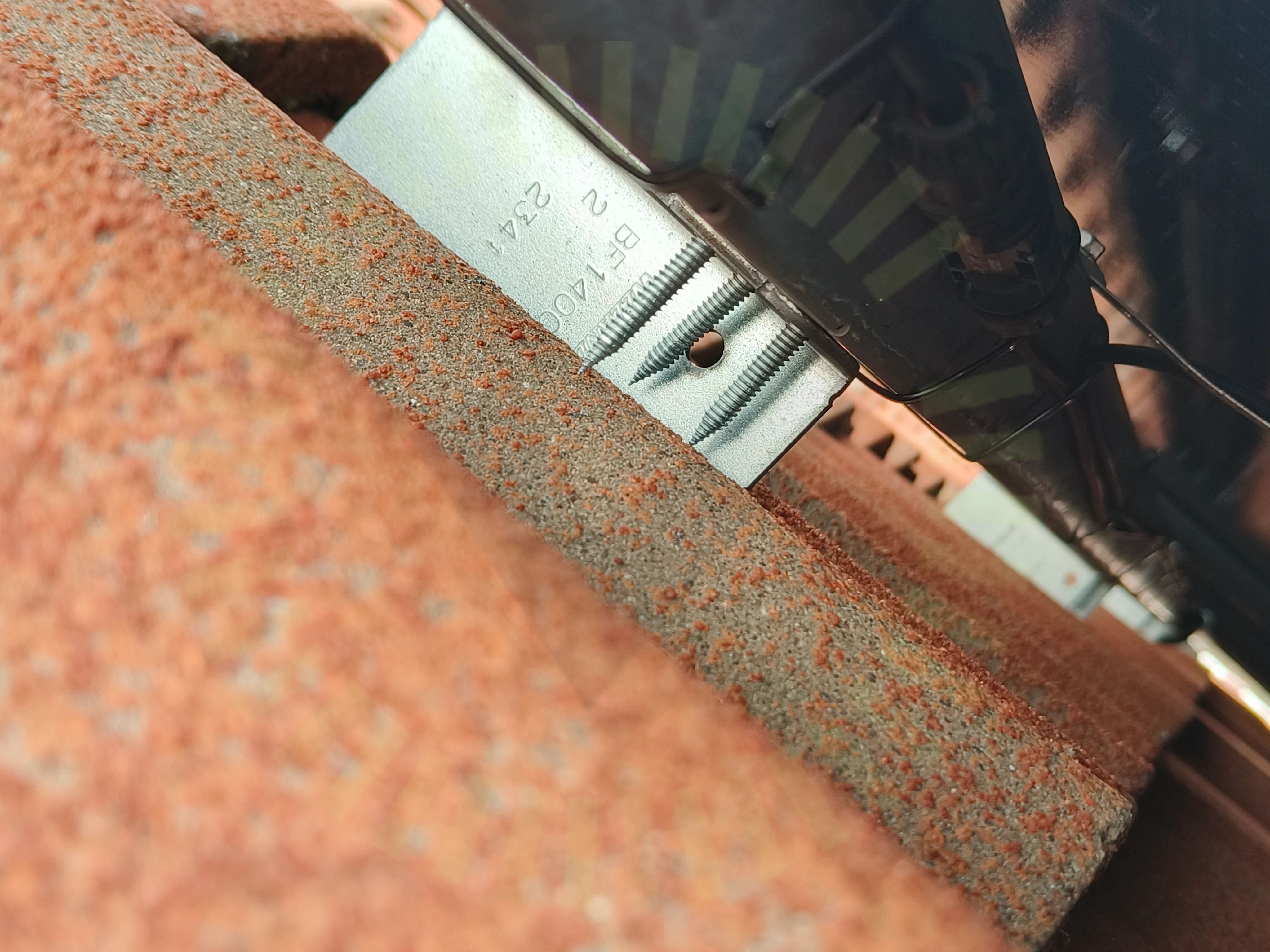

7.1 Skenornas infästning

Inte godkänd

Fel skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

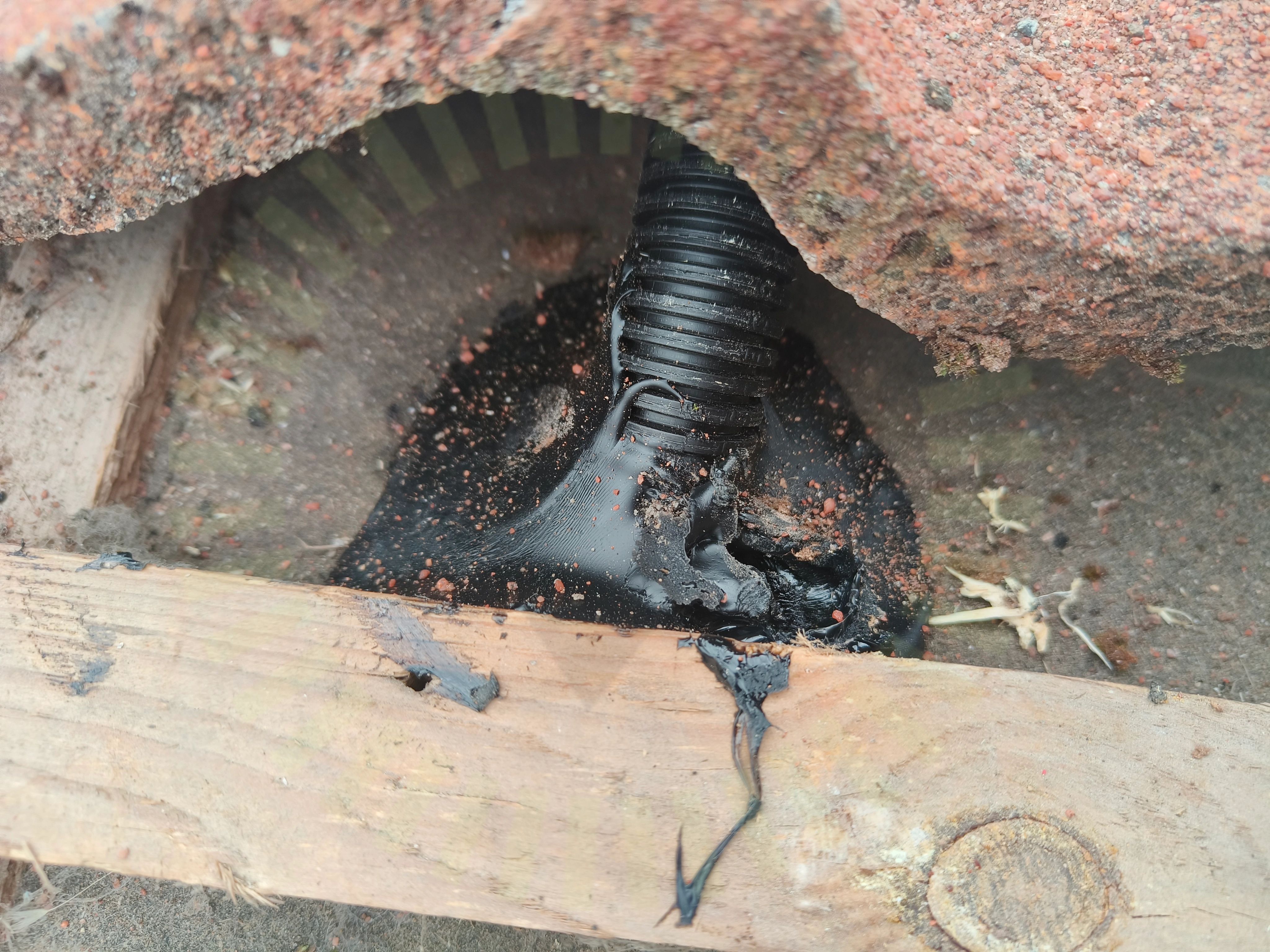

7.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

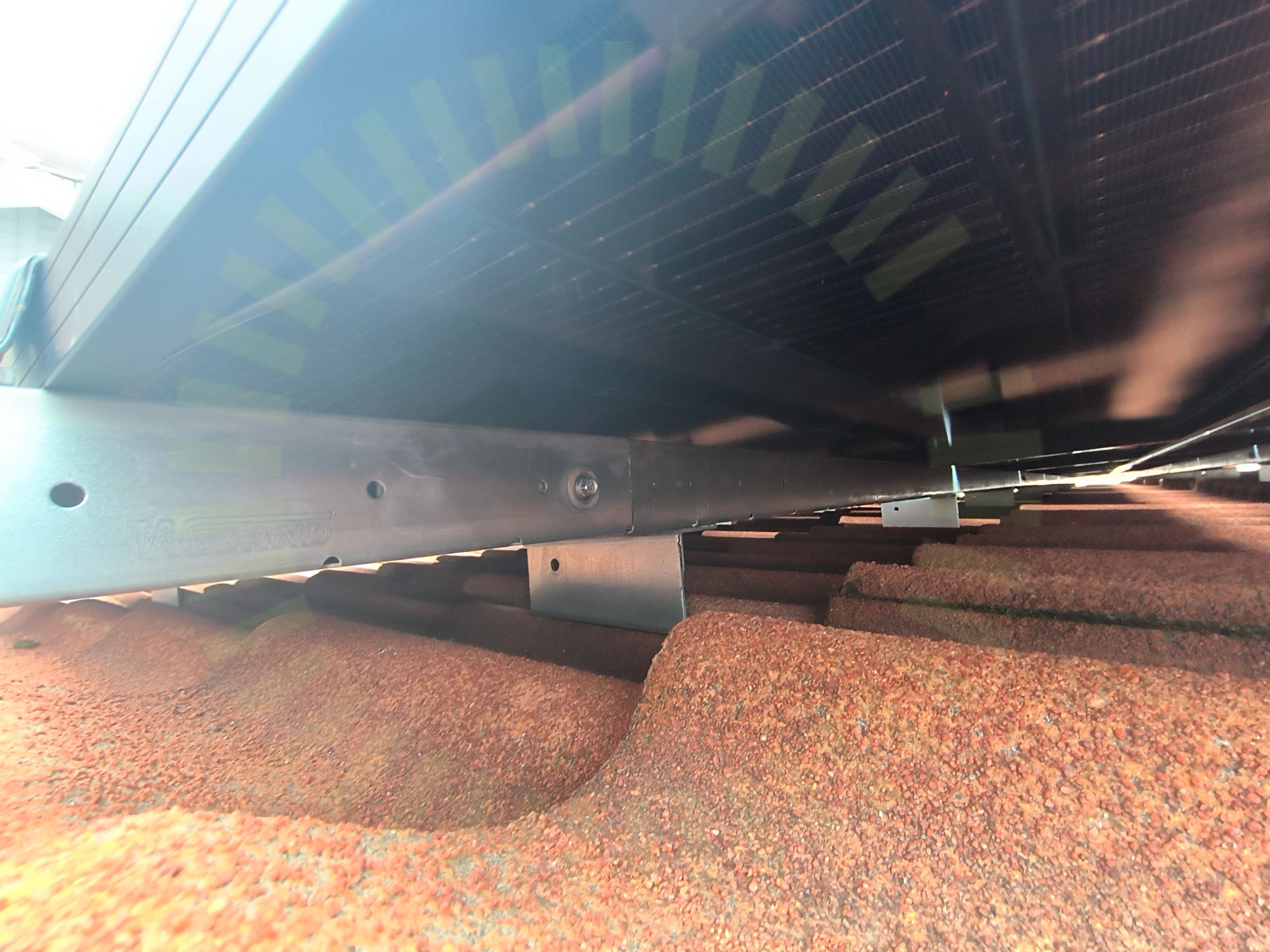

7.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknar skruvar.

MA5102 Sid 1 (1) | Version 3 - 221101

7.4 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

7.5 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. 120 cm där det ska vara 90cm samt 90cm där det ska vara 60cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadUnderliggande takpannaÄndklämmor skena
