Besiktningsrapport
9.7
Installation genom
Solcellen.nu
Datum
7 september 2023
Ort
Stenungsund , Västra Götalands län
PEN-ledare
Kabeldragning mellan takytor
Varning för likspänning
93% godkända
7% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Säkerhetsbrytare DC
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Tillbehör
Smartmätare: CHINT DTSU666
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Godkända kontrollpunkter
8/8
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Säkerhetsbrytare DC
Anmärkningar
1/6
4.1 Förskruvningar på ovansidan
Rekommendation
Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.
Godkända kontrollpunkter
5/6
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/26

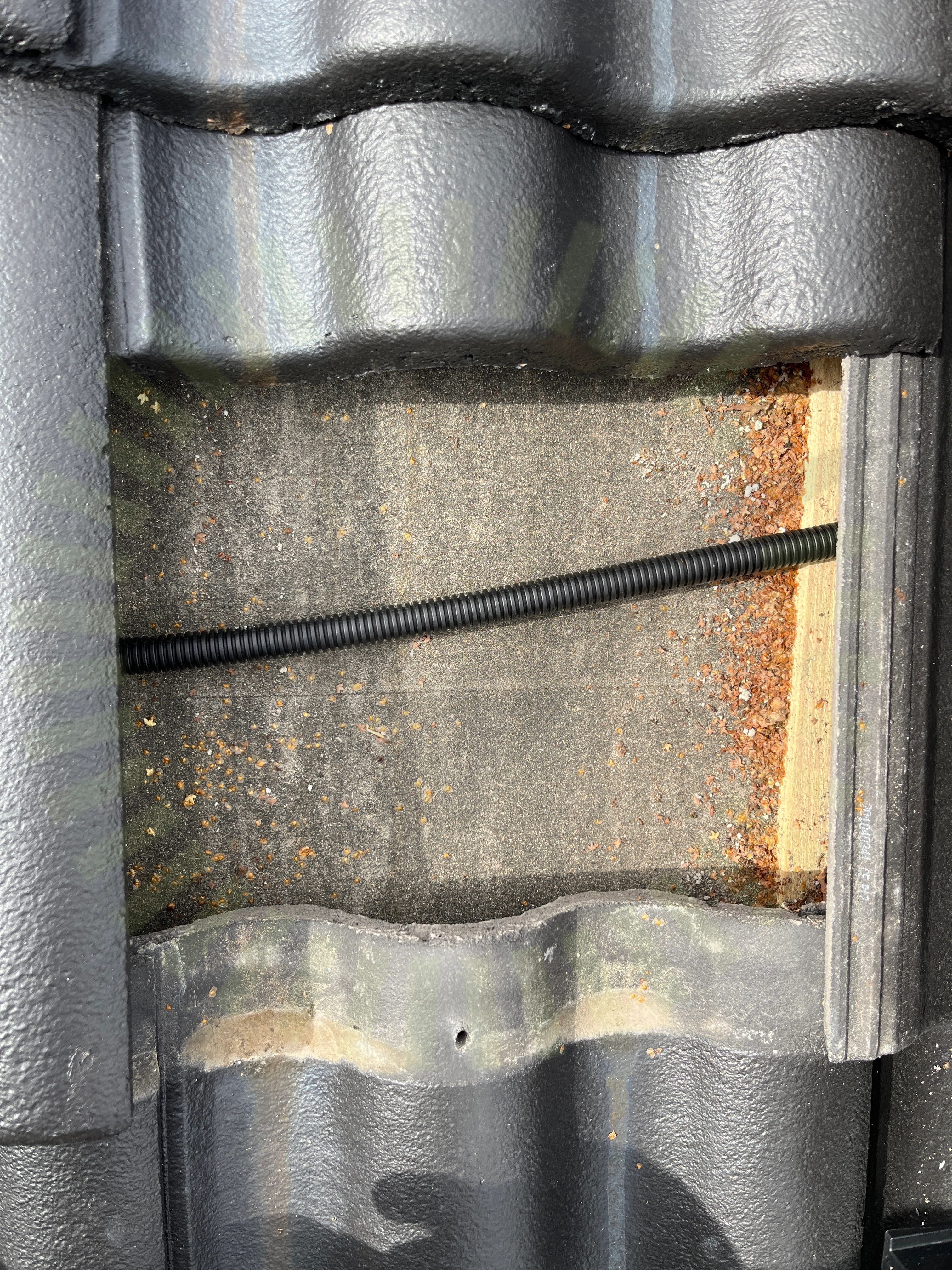

5.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte fastsäkrad.
5.2 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
5.3 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Godkända kontrollpunkter
23/26
Tak 1, JA Solar: JAM54S31 (395-420) MR
Godkända kontrollpunkter
17/17
Undercentral
Anmärkningar
1/7
7.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
Godkända kontrollpunkter
6/7
Varselmärkning
Anmärkningar
1/5
8.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
1/32
9.1 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln eventuellt kan hantera. Ledningsdimensionering rekommenderas.
