Besiktningsrapport

9.6

Installation genom

Solkedjan AB

Datum

21 november 2024

Ort

Ljungsbro , Östergötlands län

PEN-ledare

Förskruvning

Takgenomföring

97% godkända3% ej godkända

Om installationen

PanelerOmnisPower: OP(xxx)M54-NT5-BF

MontagesystemWindon: Spontfäste

VäxelriktareSolaX: X3-Hybrid G4 5.0-15.0kW

BatteriSolaX: T-BAT-SYS-HV-S3.6

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solkedjan AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Jordtag

Inte godkänd

Jordtagsmätning saknas vid besiktning.

Batteri

Godkända kontrollpunkter

12/12

Antal batterimodulerAvstånd närliggande objektBatteri PEDC anslutning Fastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymme

OmnisPower: OP(xxx)M54-NT5-BF

Godkända kontrollpunkter

16/16

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolaX: T-BAT H 3.0-12.0

Godkända kontrollpunkter

11/11

Batteri PEDC anslutning batterikomponenterDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorTillgång till batterietUppfästning av kablageVäderskydd

SolaX: X3-Hybrid G4 5.0-15.0kW

Anmärkningar

1/39

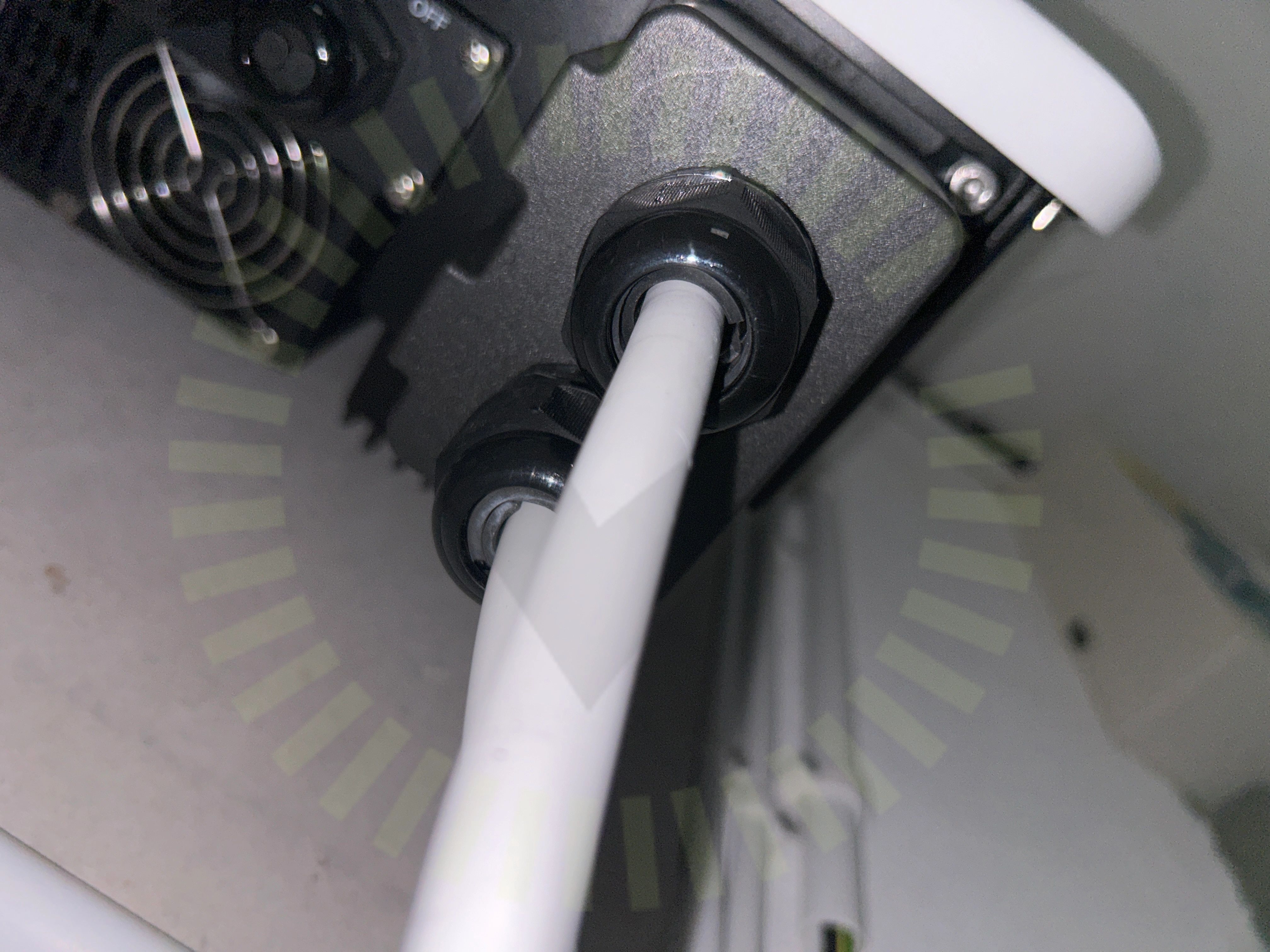

6.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

X3-Hybrid Series User Manual 5.0-15.0kW Version 04 26.07.2023, Sida 42-45

Godkända kontrollpunkter

38/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

8.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Windon: Spontfäste

Anmärkningar

1/22

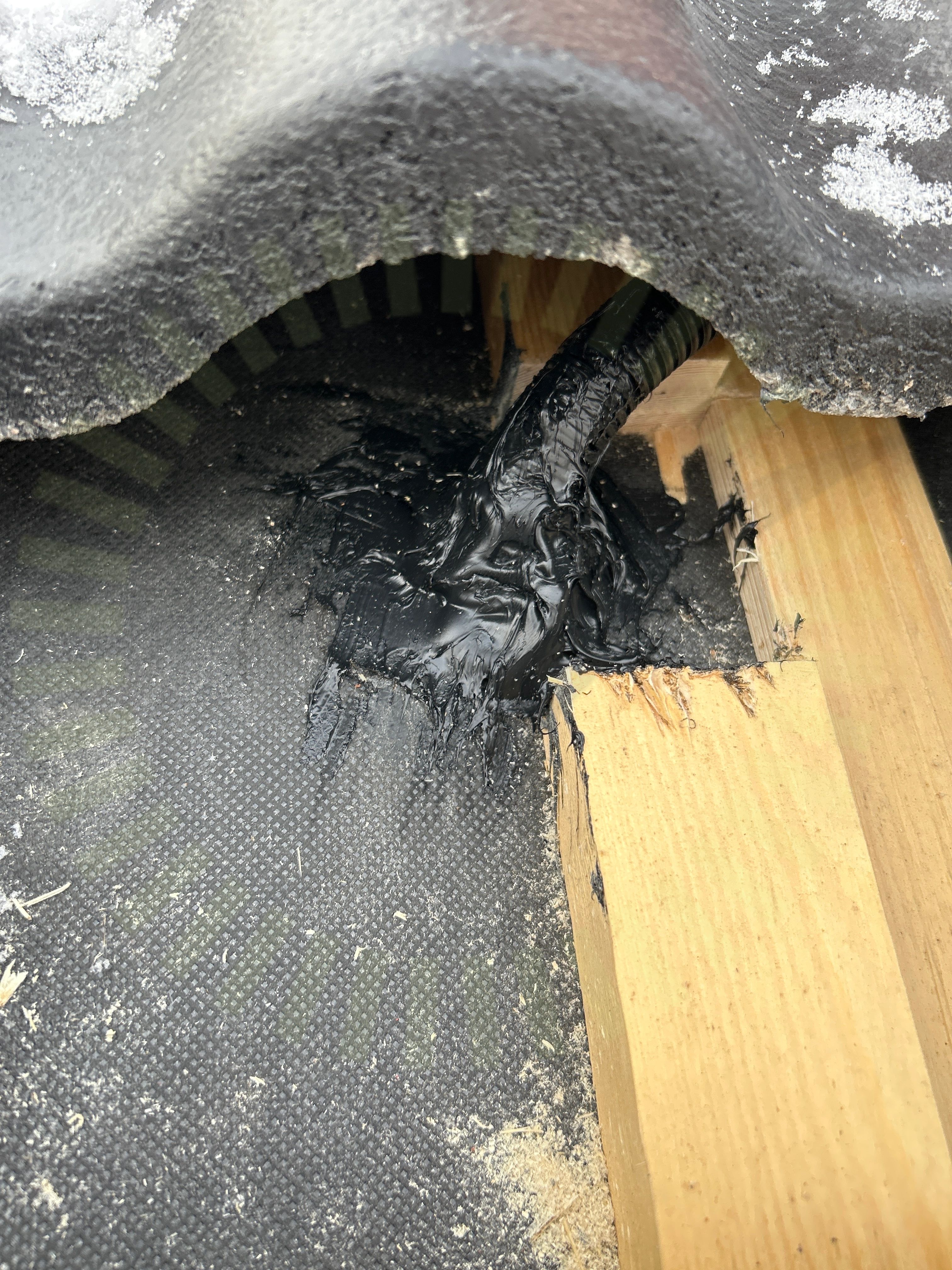

9.1 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

21/22
