Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Söderens

Datum

19 februari 2024

Ort

Floda, Västra Götalands län
PEN-ledare
Jordning av chassi
Plint
94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareSunGrow: SH5-10RT
TillbehörUndercentral
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

SunGrow: SH5-10RT

Anmärkningar

3/40
Anslutning av ledare

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Jordning av chassi

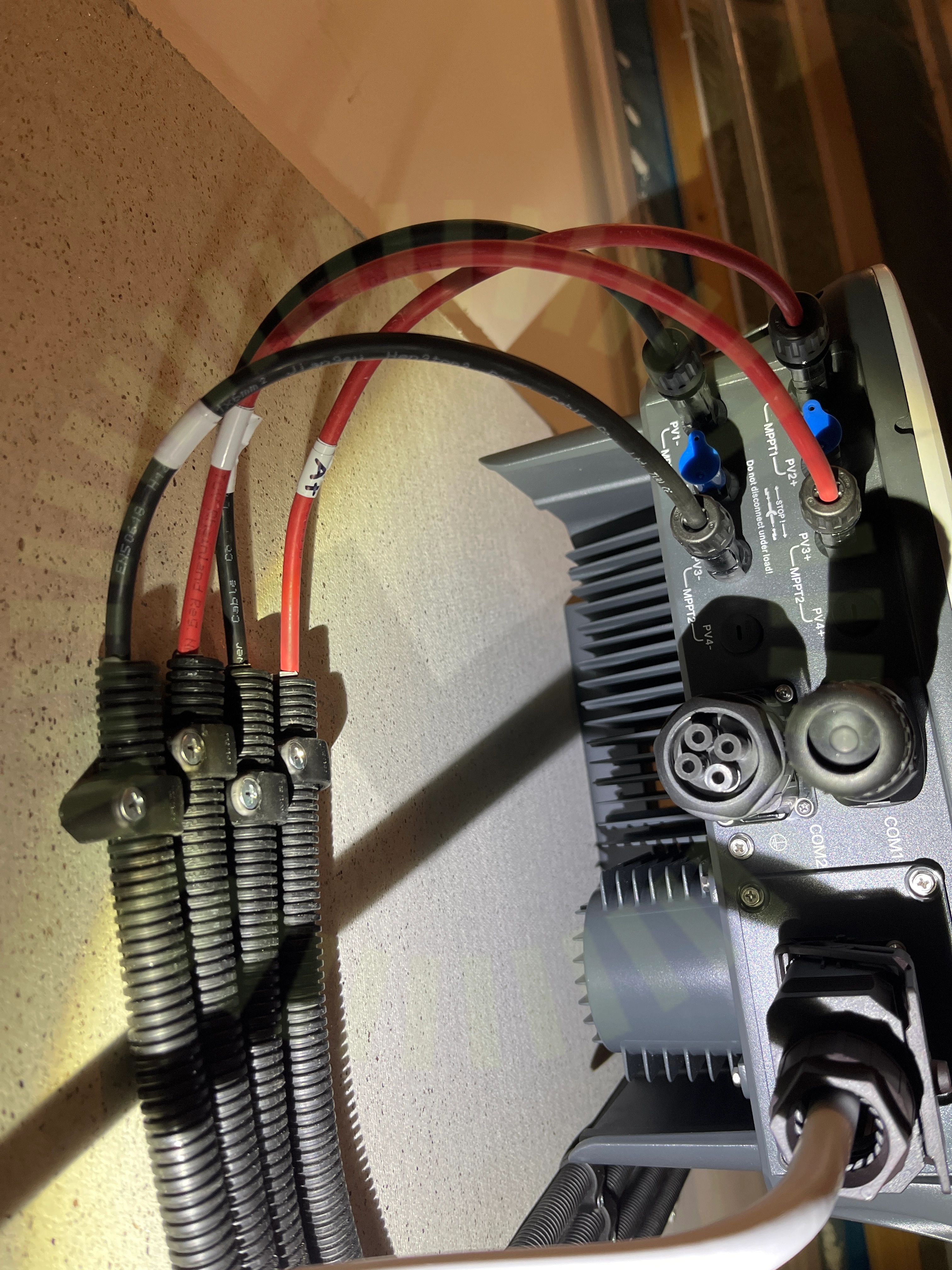

2.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
Varning för likspänning

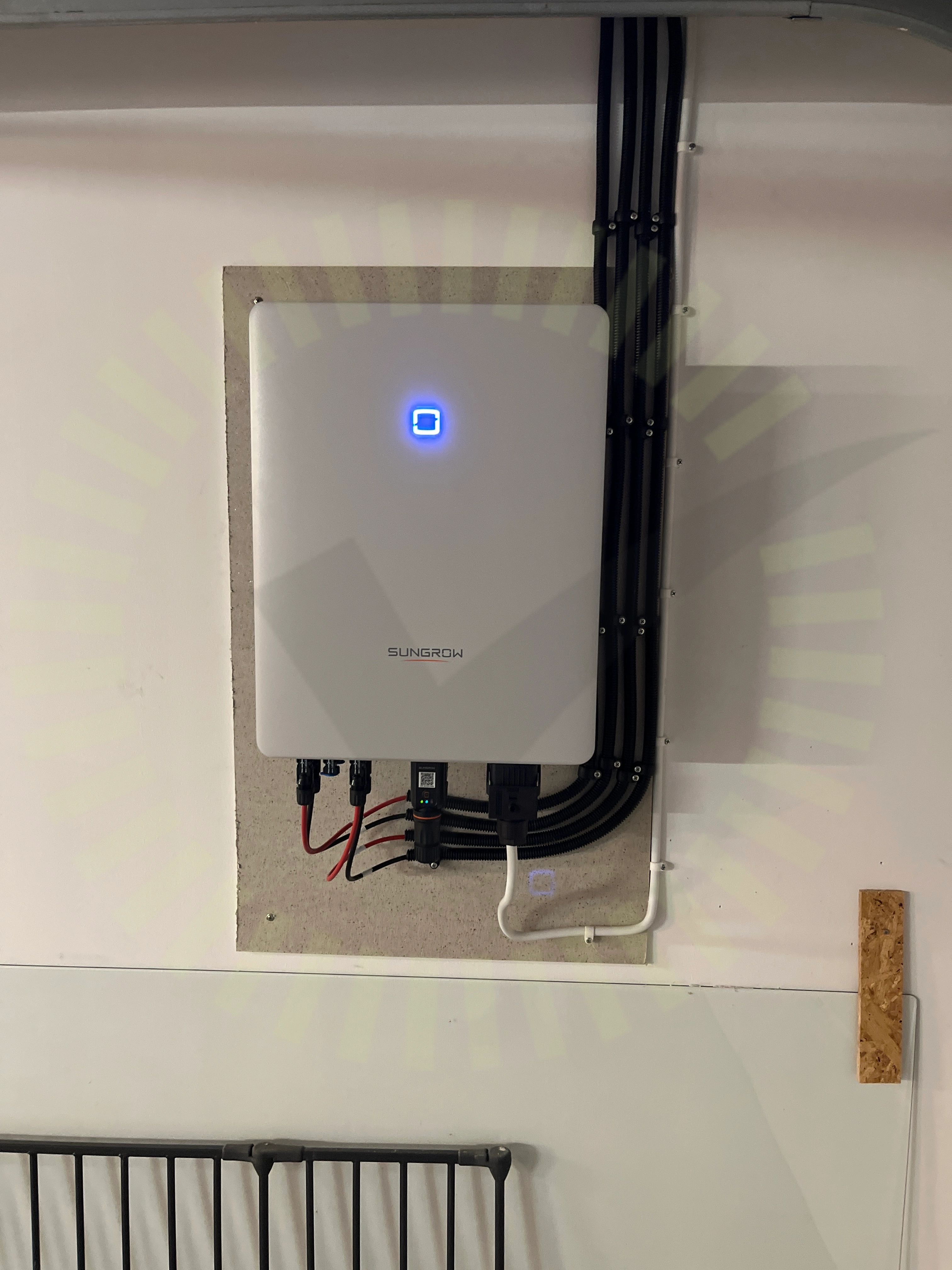

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/40
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

1/25

3.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutningen på huset stämmer inte, 45grader i verkligheten men 35 i lastberäkningen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

24/25
Bärläktens dimension DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaLäktinfästningMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmorÖverliggande takpanna

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Undercentral

Anmärkningar

1/6
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt. Man har även gått från 5 ledarsystem till 4 ledarsystem.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1
Plint

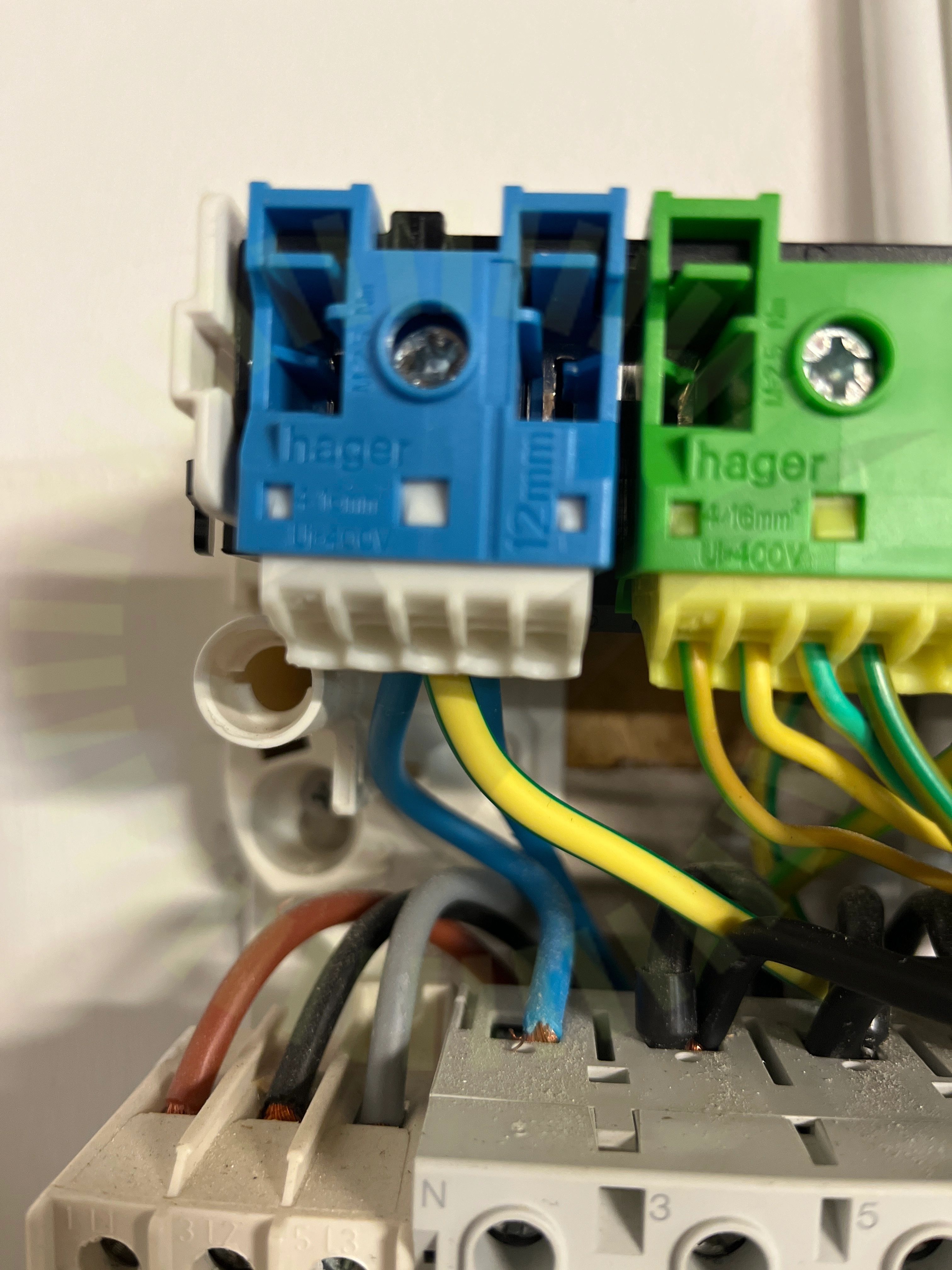

6.1 Plint

Inte godkänd

18mm2 i en plint gjord för 16mm2.
