Besiktningsrapport

8.7

Installation av

KNG EL KONSULT & INSTALLATION AB

Datum

17 augusti 2023

Ort

Täby, Stockholms län

Förbindelse av kontakter

Klämmornas placering

AC Böjradie

+ 4

82% godkända

18% ej godkända

Om installationen

Paneler

Eurener: MEPV 108

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av KNG EL KONSULT & INSTALLATION AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Eurener: MEPV 108 (14)Tak 1, Weland Stål: Råspont (28)Undercentral (10)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Anmärkningar

2/6

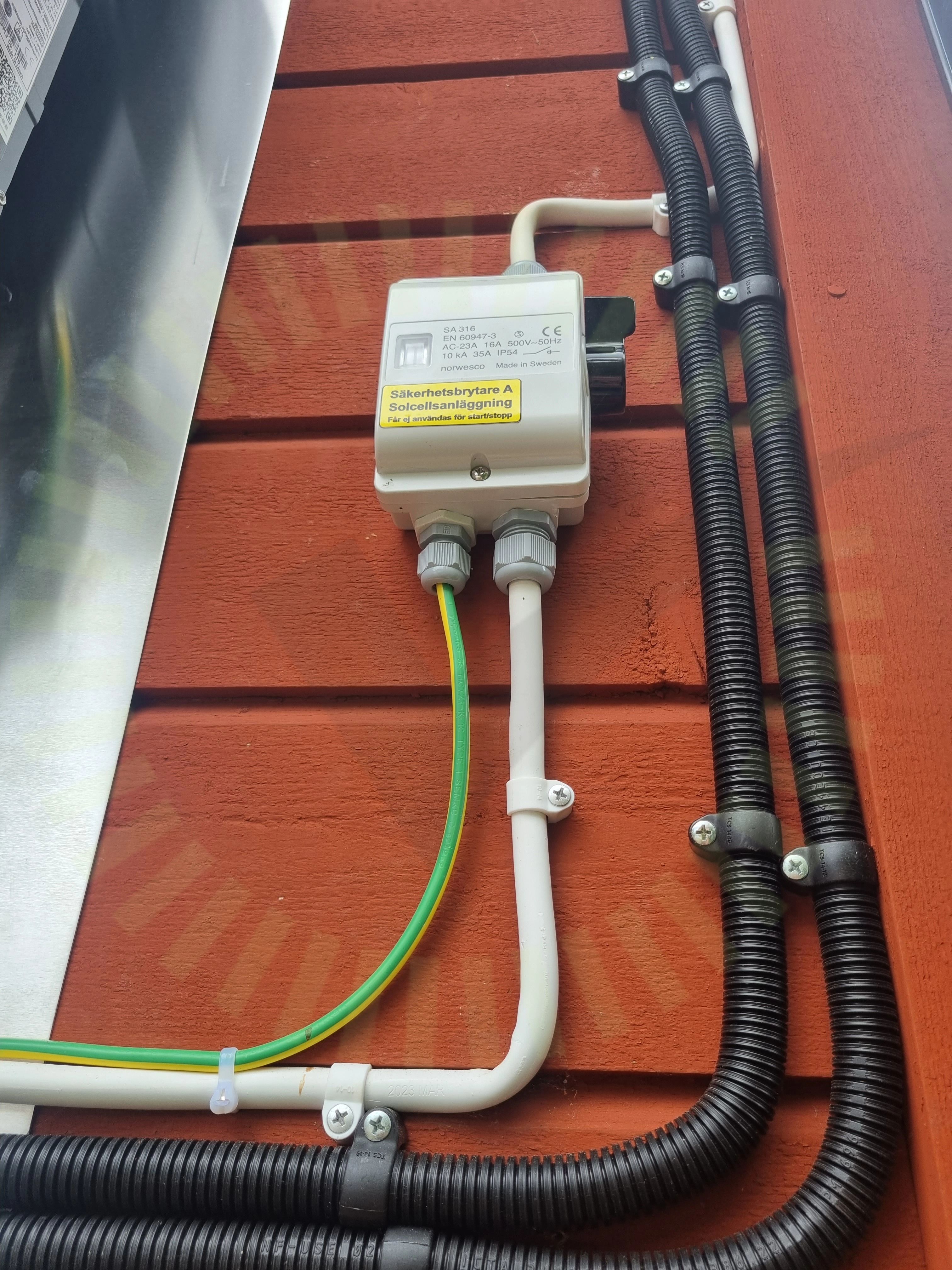

2.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel är inte lämpligt installerad. Skarp böj både innan och efter brytare

SS 436 40 00 (522.8.3)

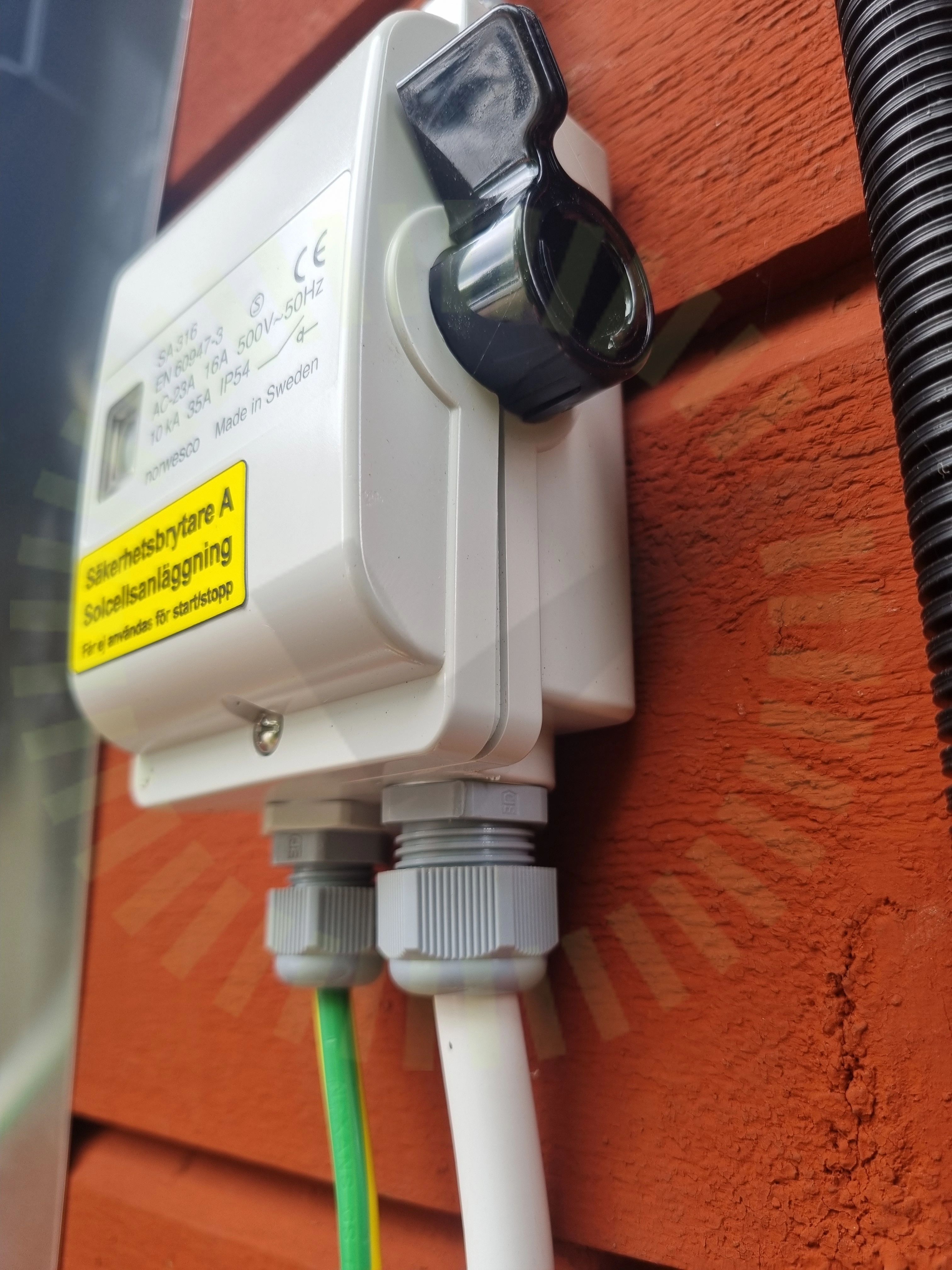

2.2 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut. Samt att ac brytare inte är helt tät glapp mellan kåpor

Godkända kontrollpunkter

4/6

Anslutning

Egenskaper

Infästning

Placering

Tak 1, Eurener: MEPV 108

Anmärkningar

2/14

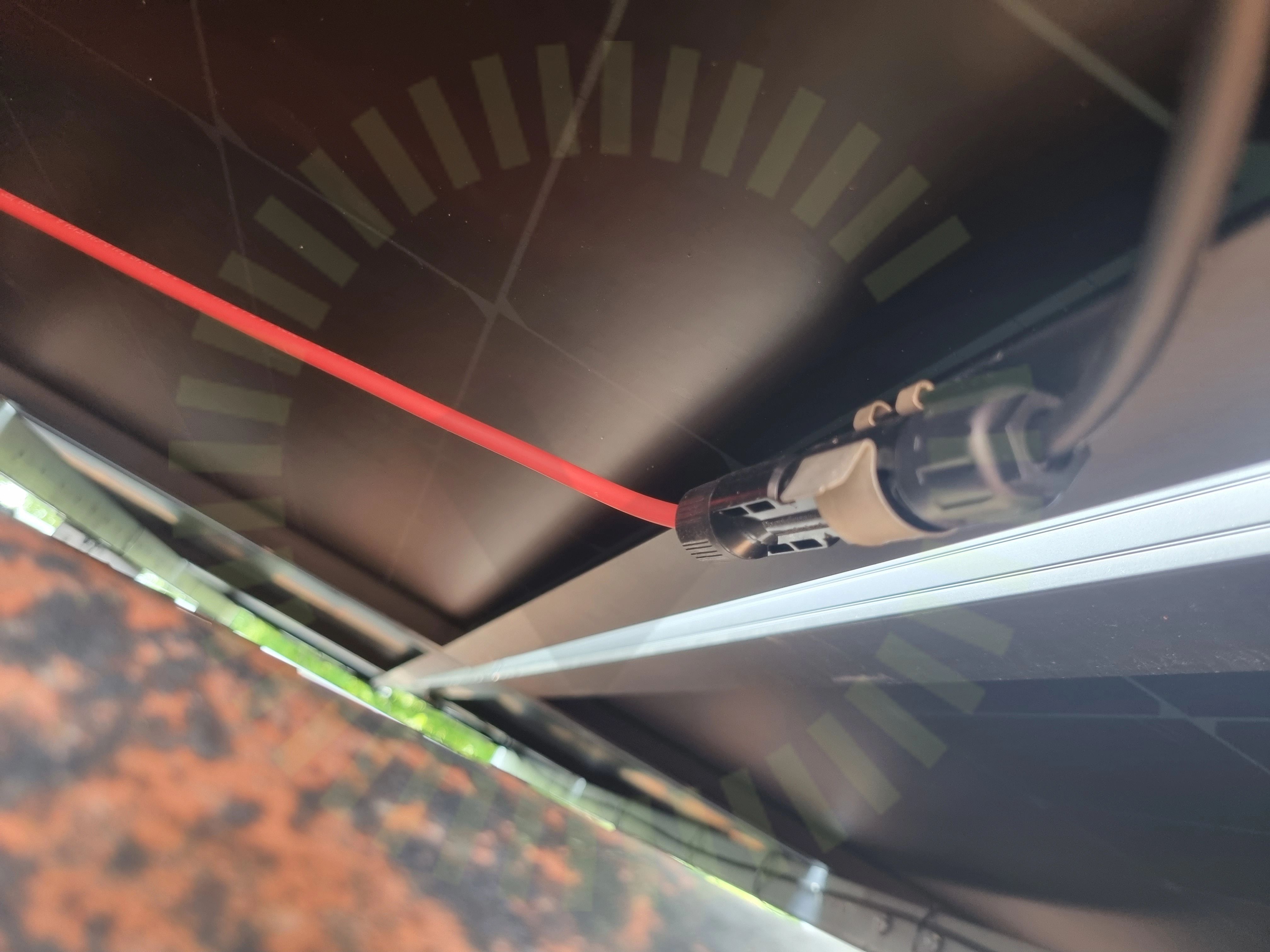

3.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

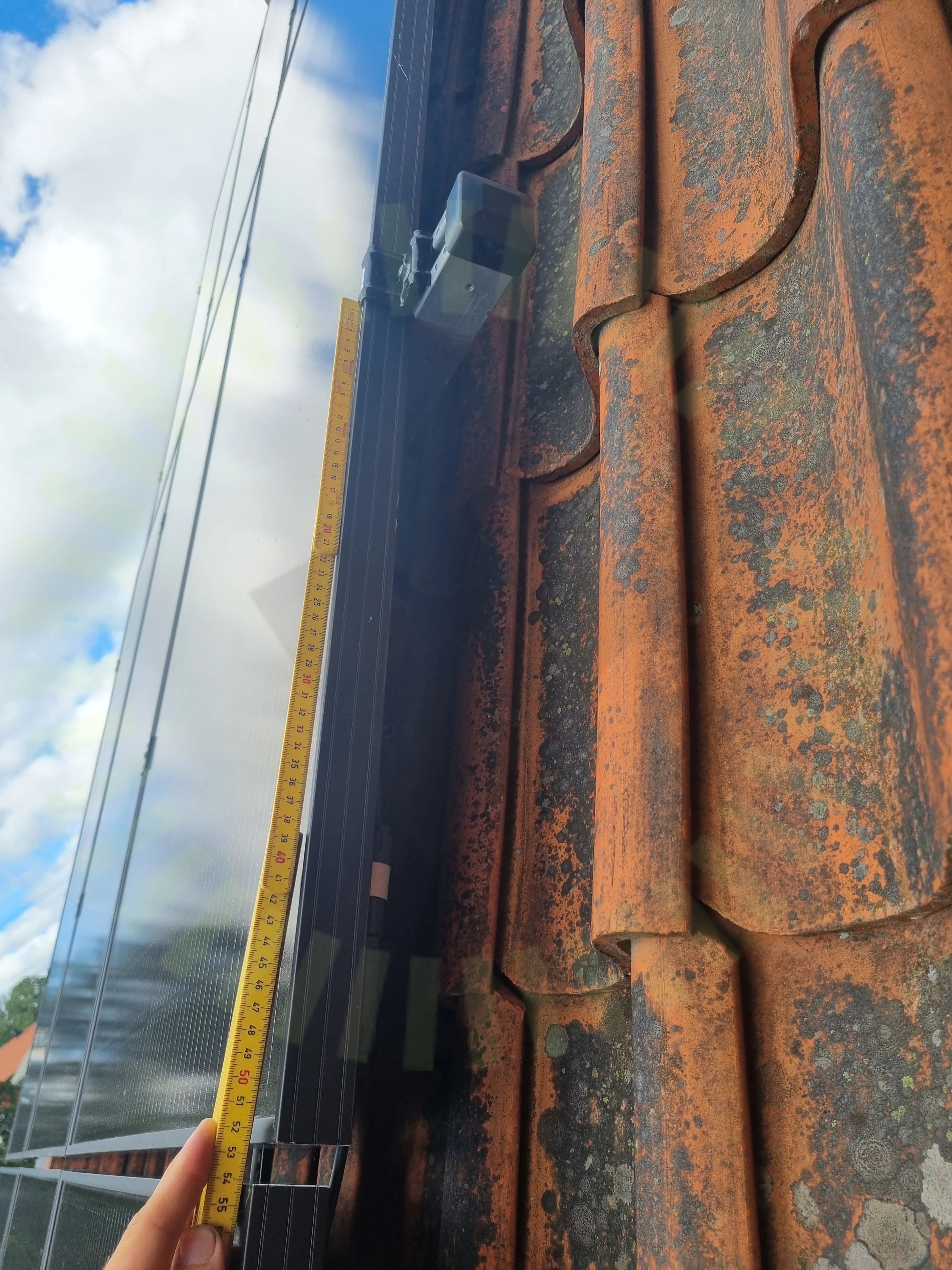

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 520mm

Eurener Installation Guide. sida 7.

Godkända kontrollpunkter

11/14

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

4.1 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.2 Snö- och Vindlastberäkning

Inte godkänd

Korrekt lastberäkning saknas vid besiktning. Leverantör har lämnat över en lastberäkning som inte är från Weland och är då inte giltig.

Tillverkarens montageanvisningar

4.3 Underbyggnad

Inte godkänd

En korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

4.4 Takkrokarnas CC

Inte godkänd

En korrekt lastberäkning saknas. Underlag för korrekt cc mått är inte tillgängligt.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

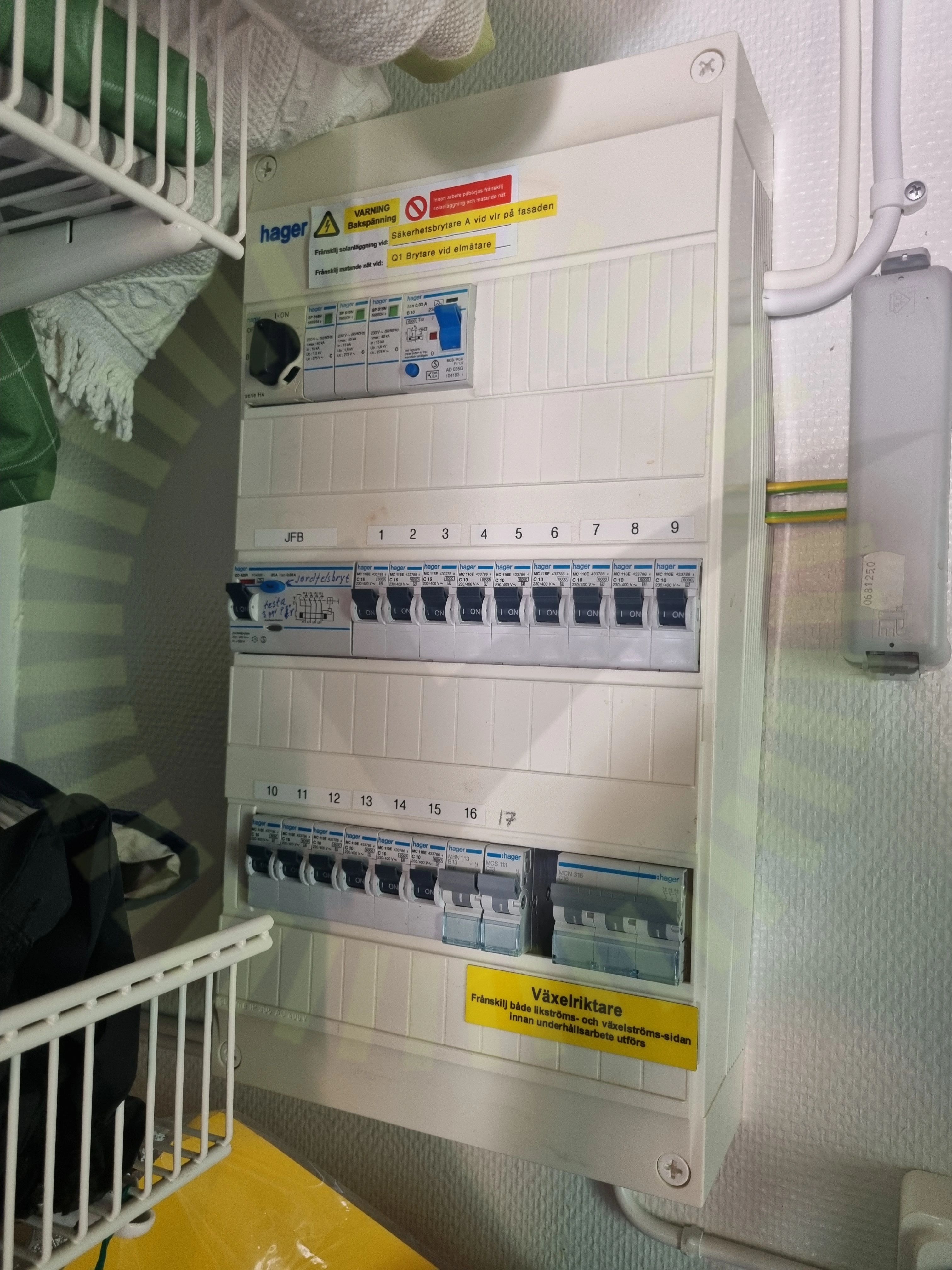

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral där vr är ansluten

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

5/35

7.1 AC Anslutning Växelriktare

Inte godkänd

Matning till växelriktarens säkringar är anslutna till olika punkter i centralen. L3 ligger mot en säkring medans L1 och L2 ligger på JFB.

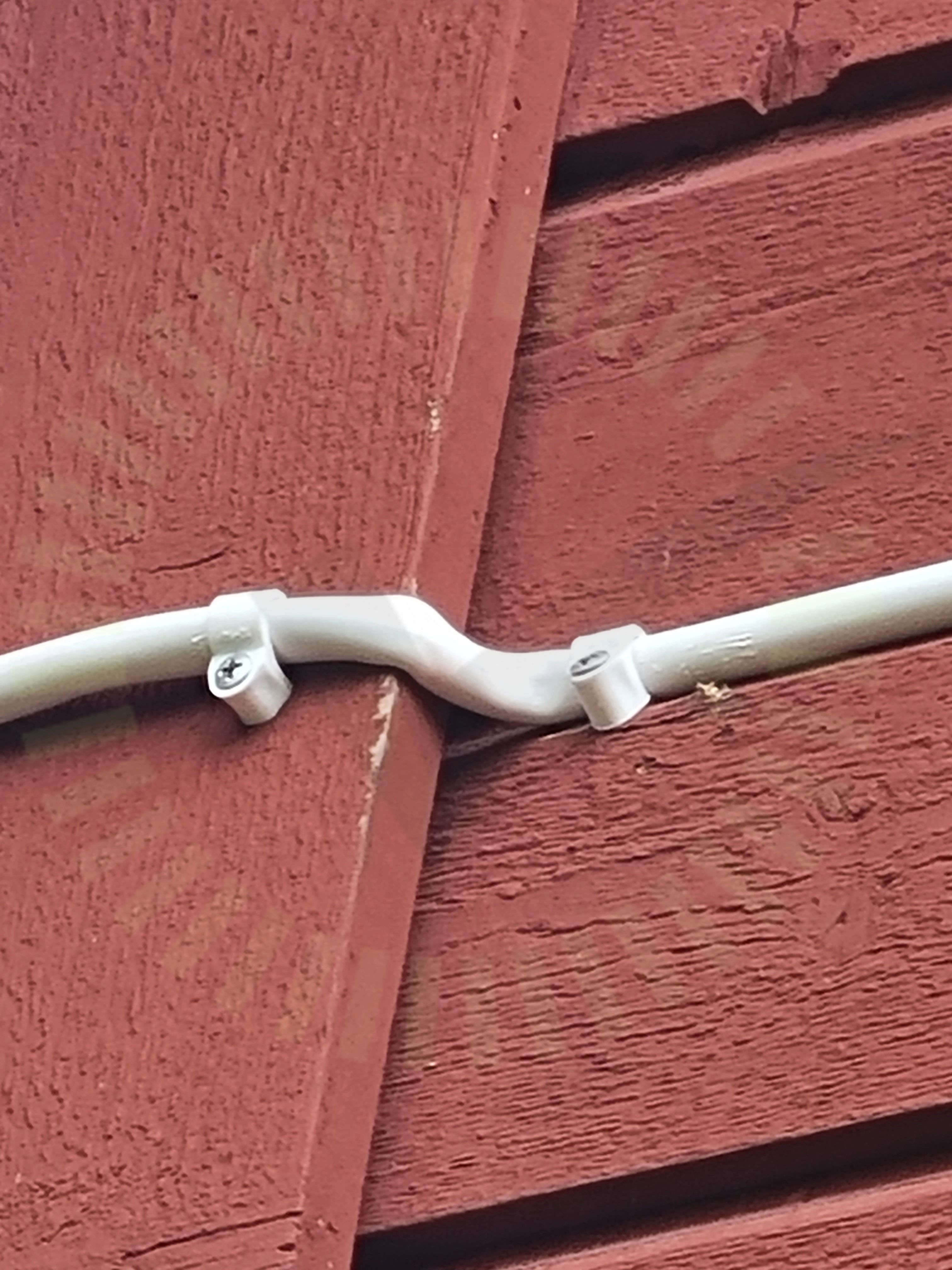

7.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kablaget har på flera ställen deformerats på grund av för skarpa böjar.

7.3 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. Kontakternas förskruvning har bottnats. Packning har skadats.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

7.4 Felmeddelande växelriktare

Inte godkänd

Växelriktare visar felmeddelande "Plant type is inconsistent with inverter"

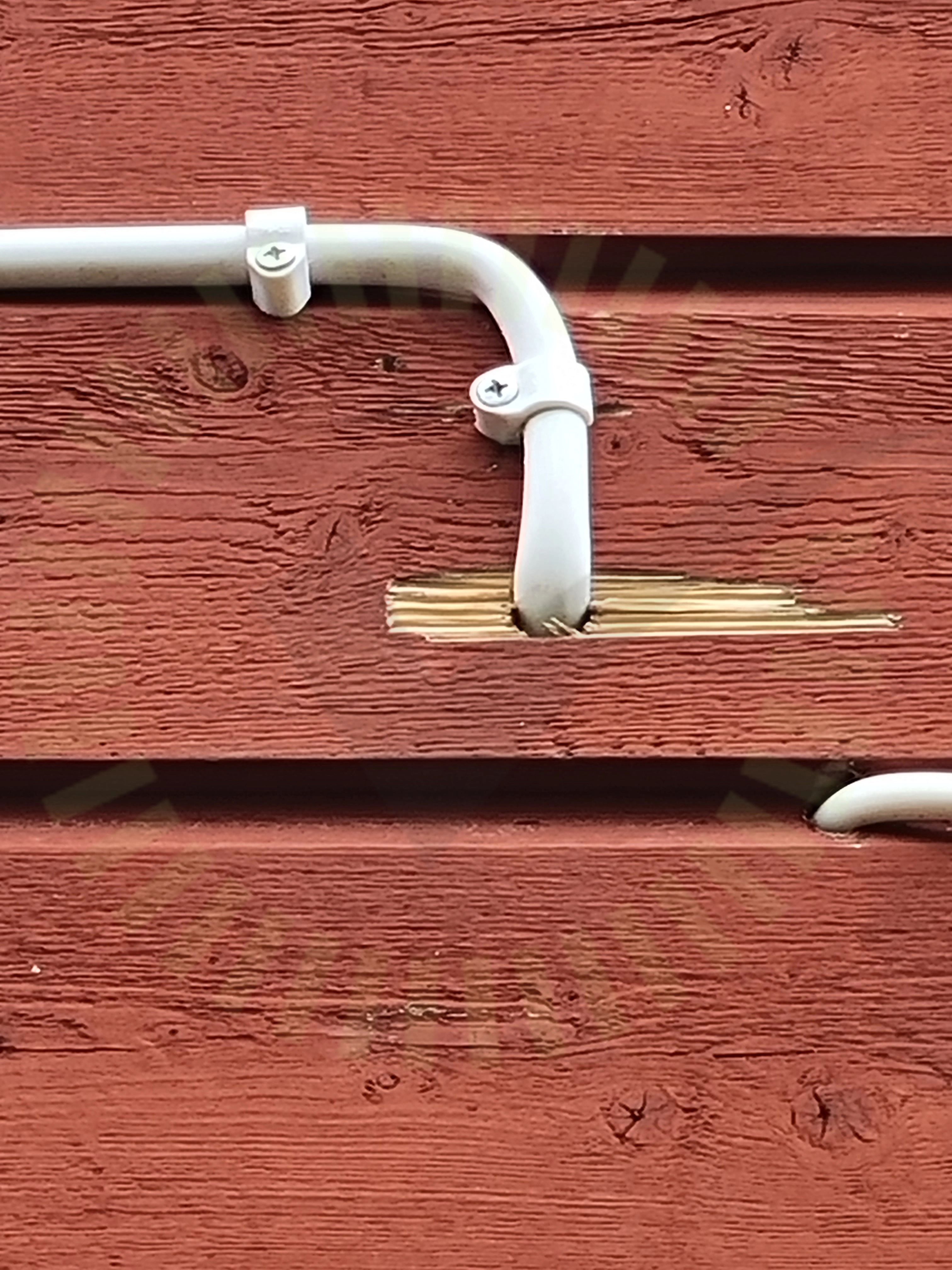

7.5 Genomföringar

Inte godkänd

Genomföring inte tätad.

Godkända kontrollpunkter

29/35

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
