Besiktningsrapport

9.9

Installation genom

GoSol Energi

Datum

24 januari 2024

Ort

Täby, Stockholms län

PEN-ledare

Stress på kontakter

99% godkända1% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörElmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/15

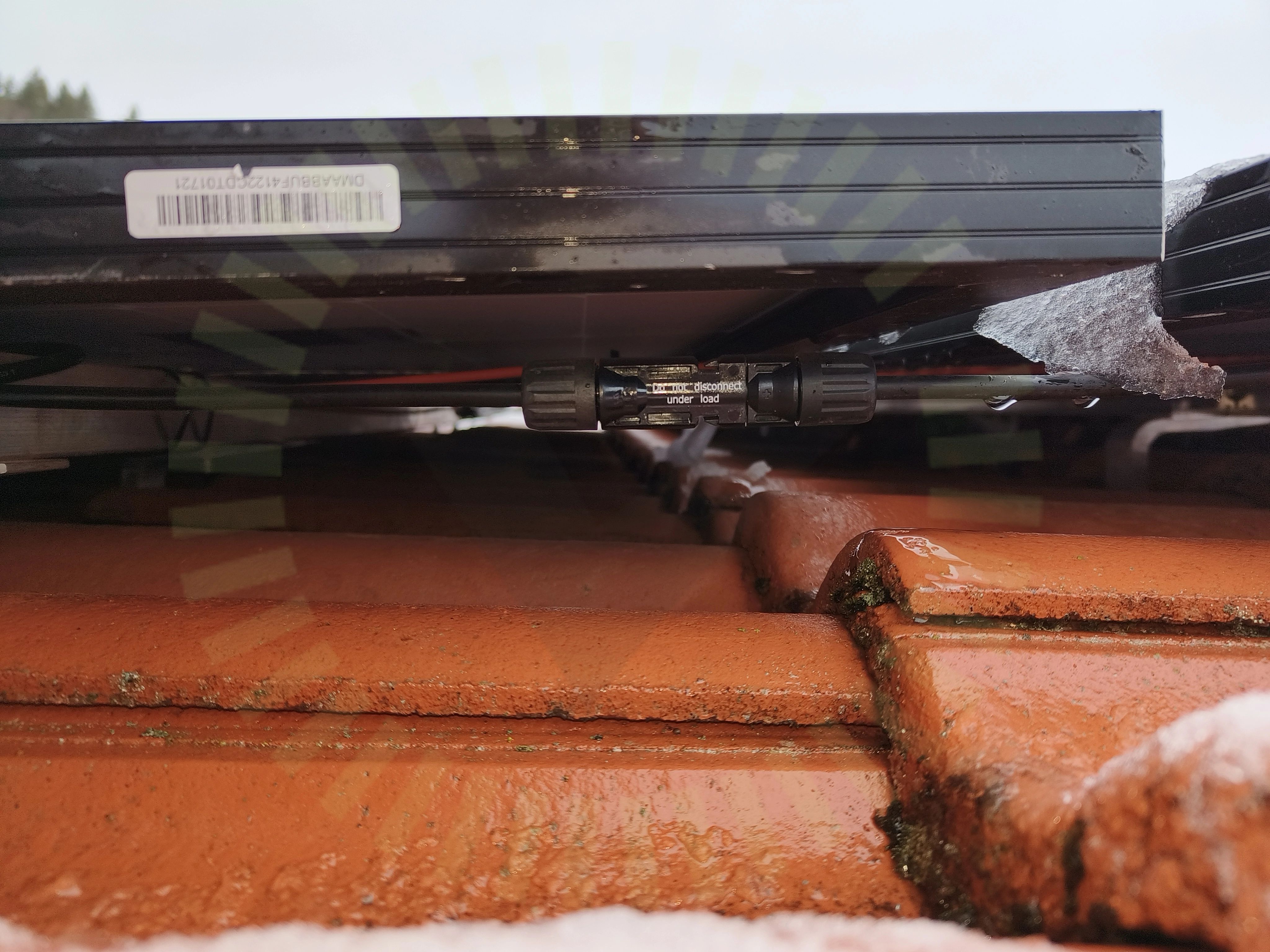

1.1 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna. Endast en kontakt.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/15

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Godkända kontrollpunkter

15/15

Elmaterial: Kapsling

Anmärkningar

1/8

3.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Huawei: SUN2000-(3-10KTL)-M1

Godkända kontrollpunkter

42/42

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

K2: SingleRail: CrossHook 3S

Godkända kontrollpunkter

53/54

Använd skruv för klämmaAnvänd skruv för klämmaDC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramInfästning utanför takstolInfästning utanför takstolInfästningarInfästningarKabeldragning mellan takytorKabeldragning mellan takytorKabeluppfästningKabeluppfästningKlämmans placering i skenaKlämmans placering i skenaMittklämmorMittklämmorPanelramens höjdPanelramens höjdPlaceringPlaceringSkadorSkadorSkenans utstick för klämmaSkenans utstick för klämmaSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSkenskarvarSkruvar korrektSkruvar korrektSnö- och VindlastberäkningSnö- och VindlastberäkningTakets lutningTakets lutningTakkrokarnas CCTakkrokarnas CCTakstolsbreddTakstolsbreddTakstolsinfästningTvådelad takkrokTvådelad takkrokUnderliggande takpannaUnderliggande takpannaVäderbeständigt materialVäderbeständigt materialÄndklämmorÄndklämmor

Ej tillgängligt vid besiktning

1/54

Takgenomföring
