Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

GoSol Energi

Datum

15 juni 2023

Ort

Täby, Stockholms län
Takkrokarnas CC
Skenornas infästning
Fästens placering
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörElmaterial: Kapsling
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Huvudtak, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

14/15
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Huvudtak, ESDEC Lutande Panntak

Anmärkningar

4/27
Kabeluppfästning

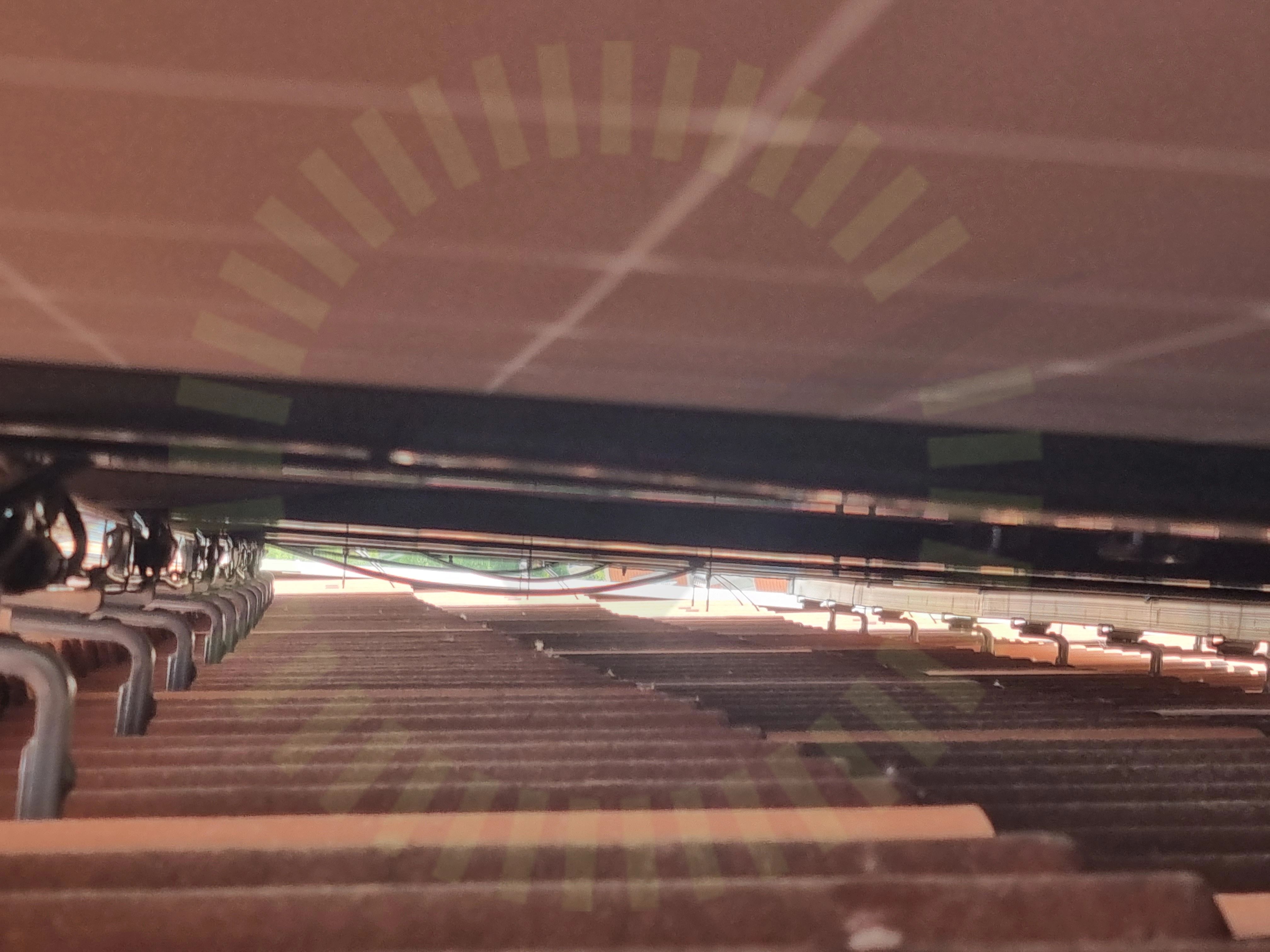

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas infästning

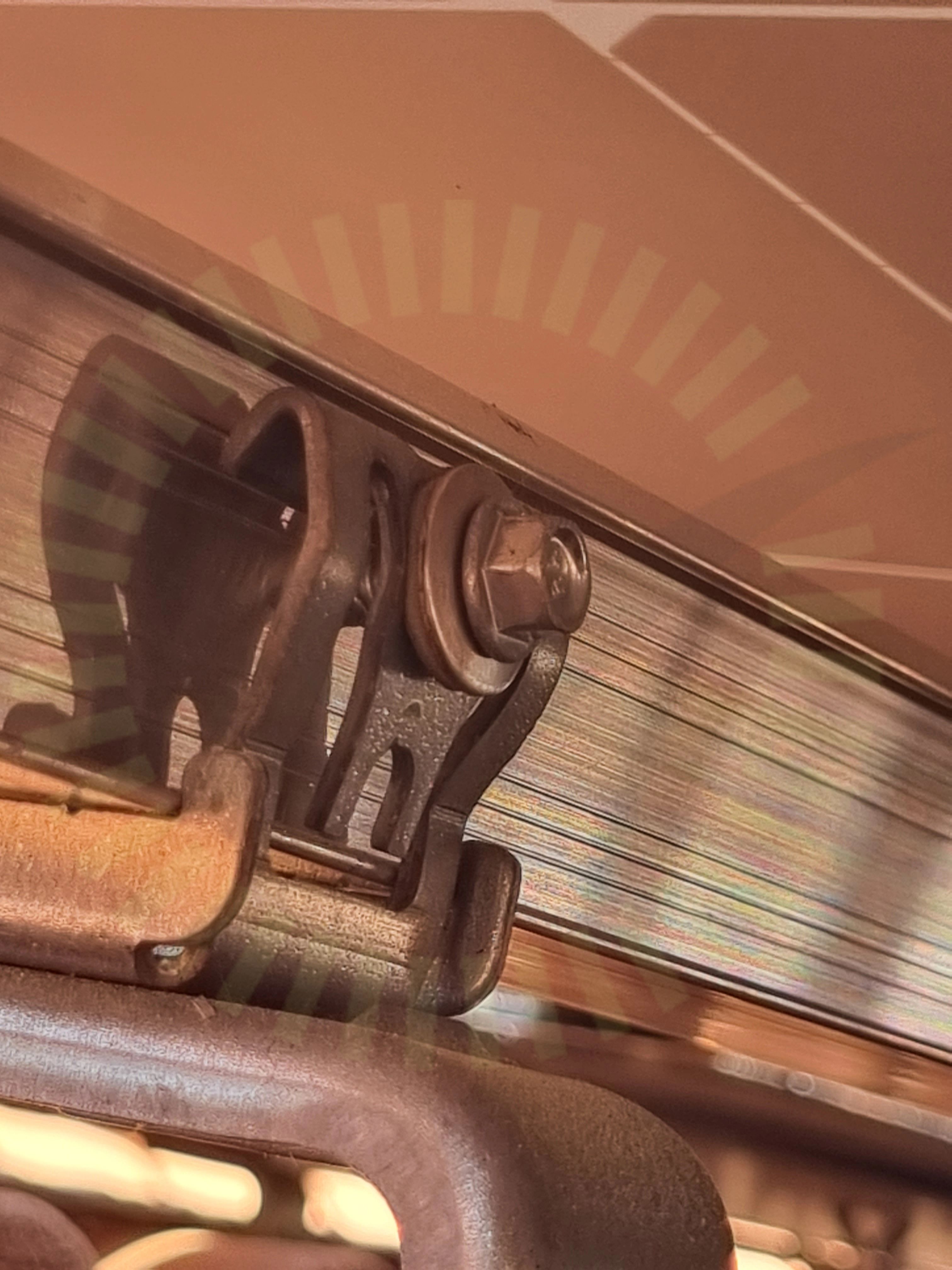

3.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

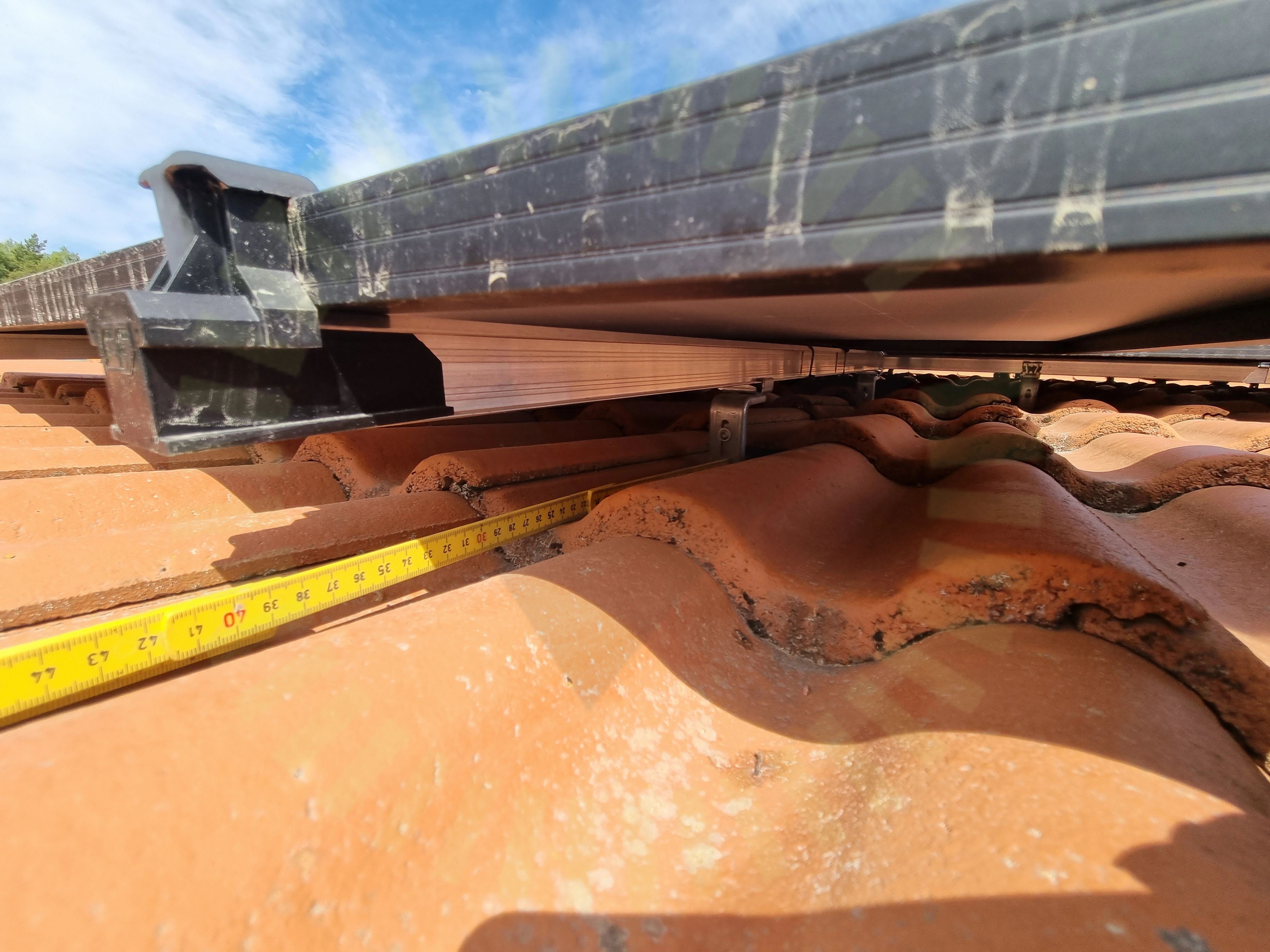

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 380mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel än vad lastberäkning säger, man har tagit panelerna som är på lilla taket till stora och vise versa

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/27
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Utstick, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/15
Fästens placering

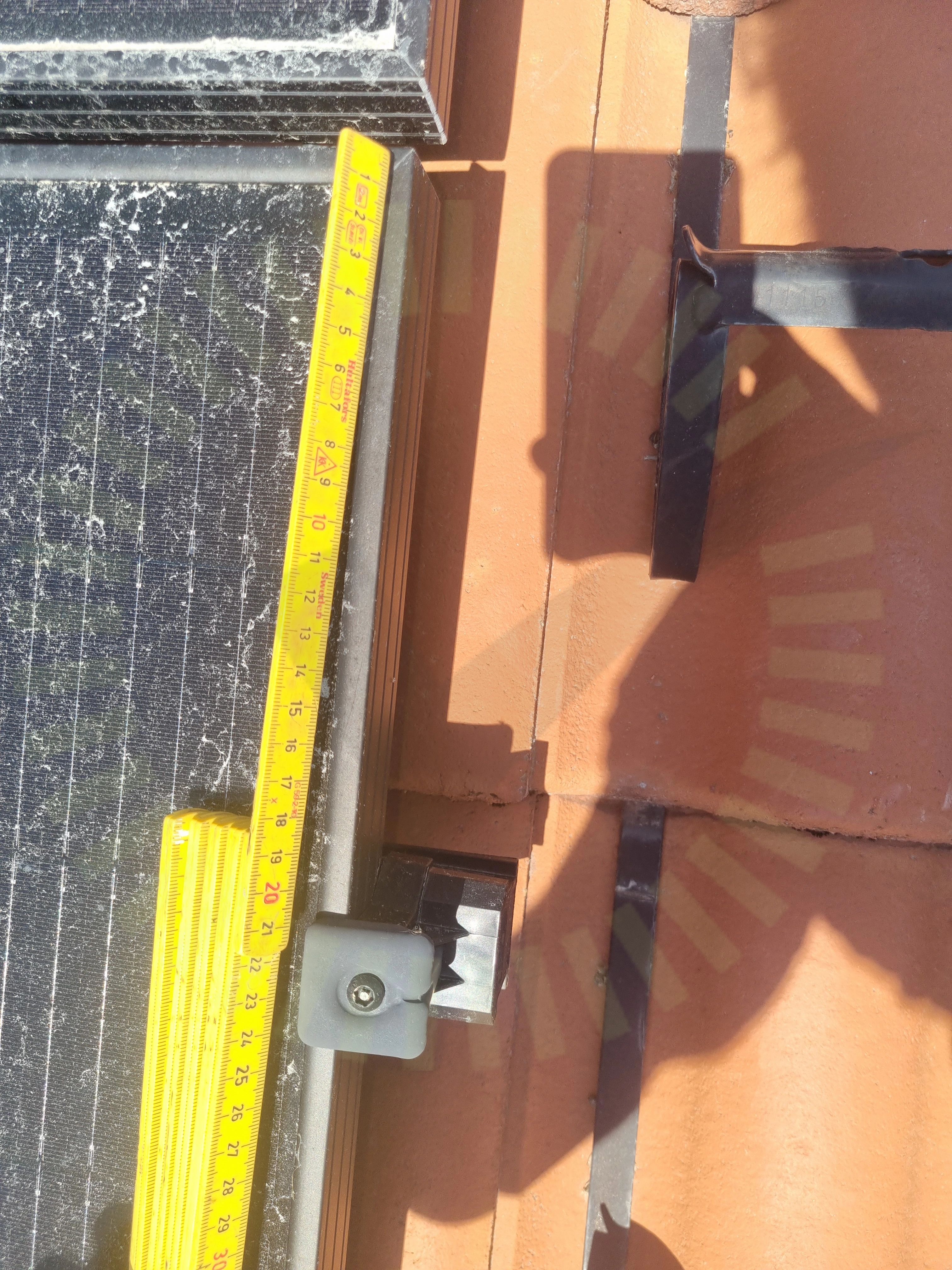

5.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

13/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Utstick, ESDEC Lutande Panntak

Anmärkningar

3/26

6.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel än vad som angivits i lastberäkning

Tillverkarens montageanvisningar
Säkerhetsavstånd

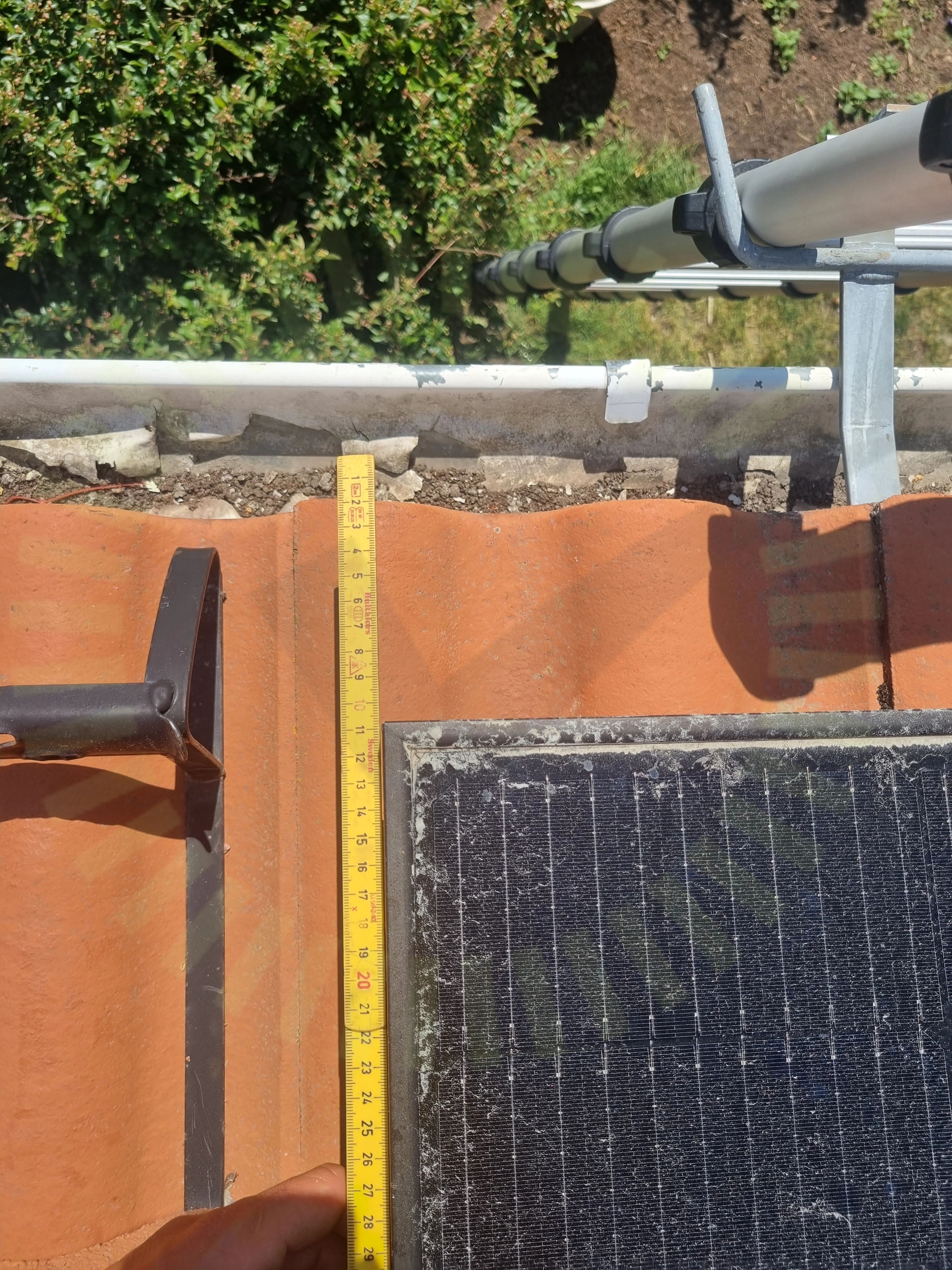

6.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Takkrokarnas CC

6.3 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

3/33
Avstånd närliggande objekt

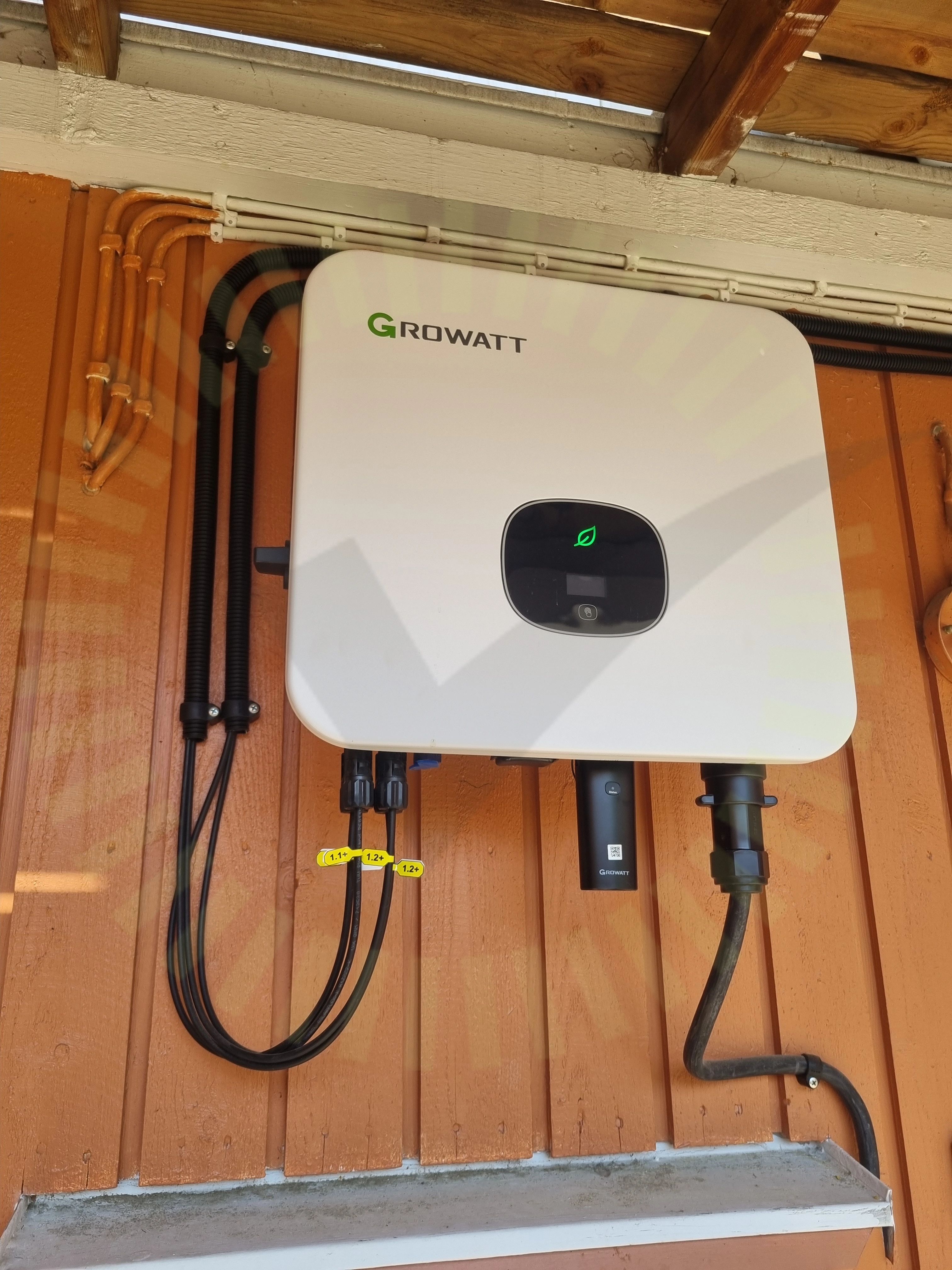

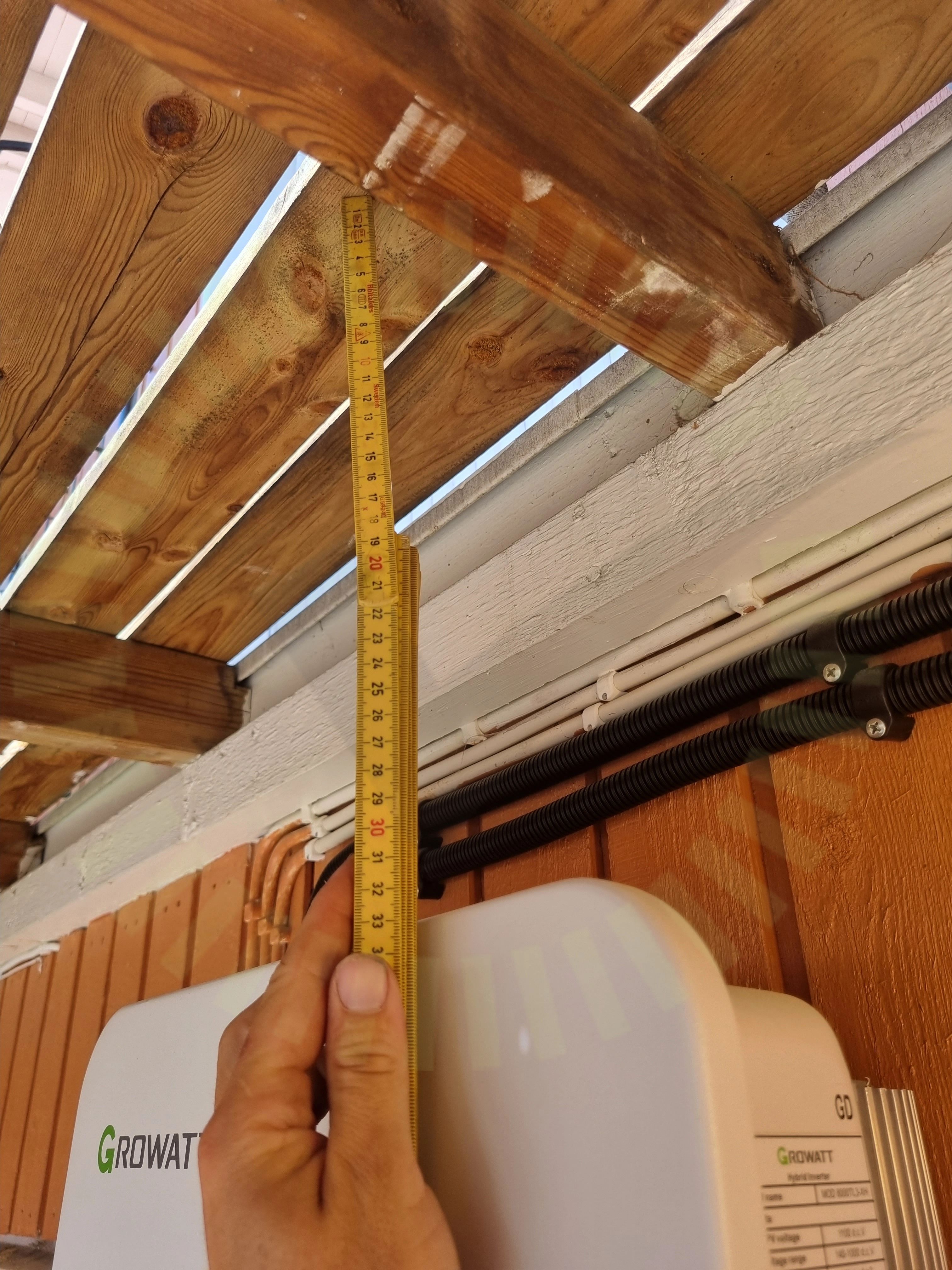

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12
Bakomliggande material

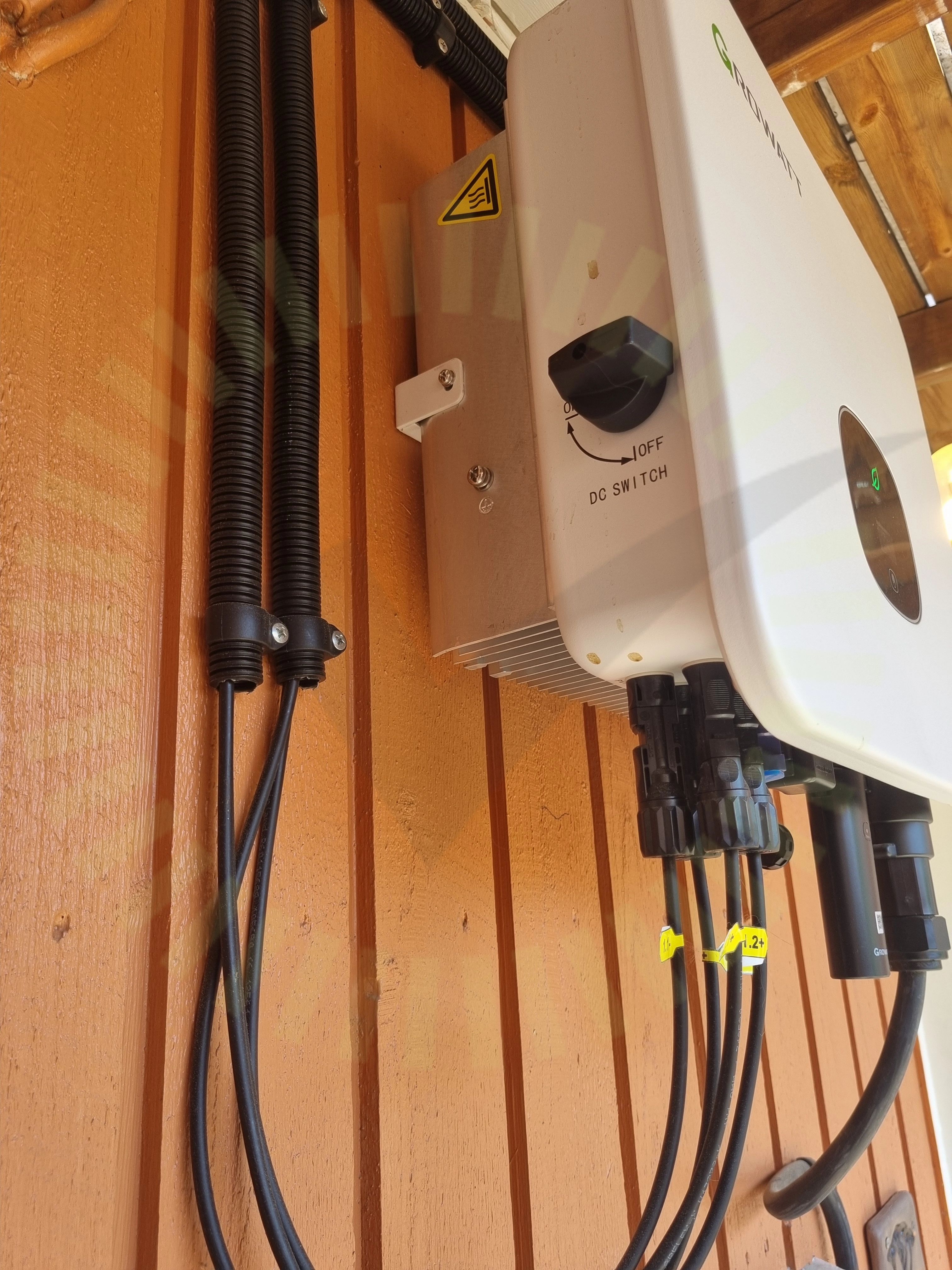

8.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

GroWatt User Manual XH EN 202206, Sida 11
Jordning av chassi

8.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual XH EN 202206, Sida 17

Godkända kontrollpunkter

30/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
