1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.9
Installation genom
Nordpolen Energi
Datum
5 april 2024
Ort
Ulricehamn, Västra Götalands län
79% godkända21% ej godkända
Om installationen
PanelerDenim: U M3 XXX BB 108H
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Denim: U M3 XXX BB 108H
Anmärkningar
4/16

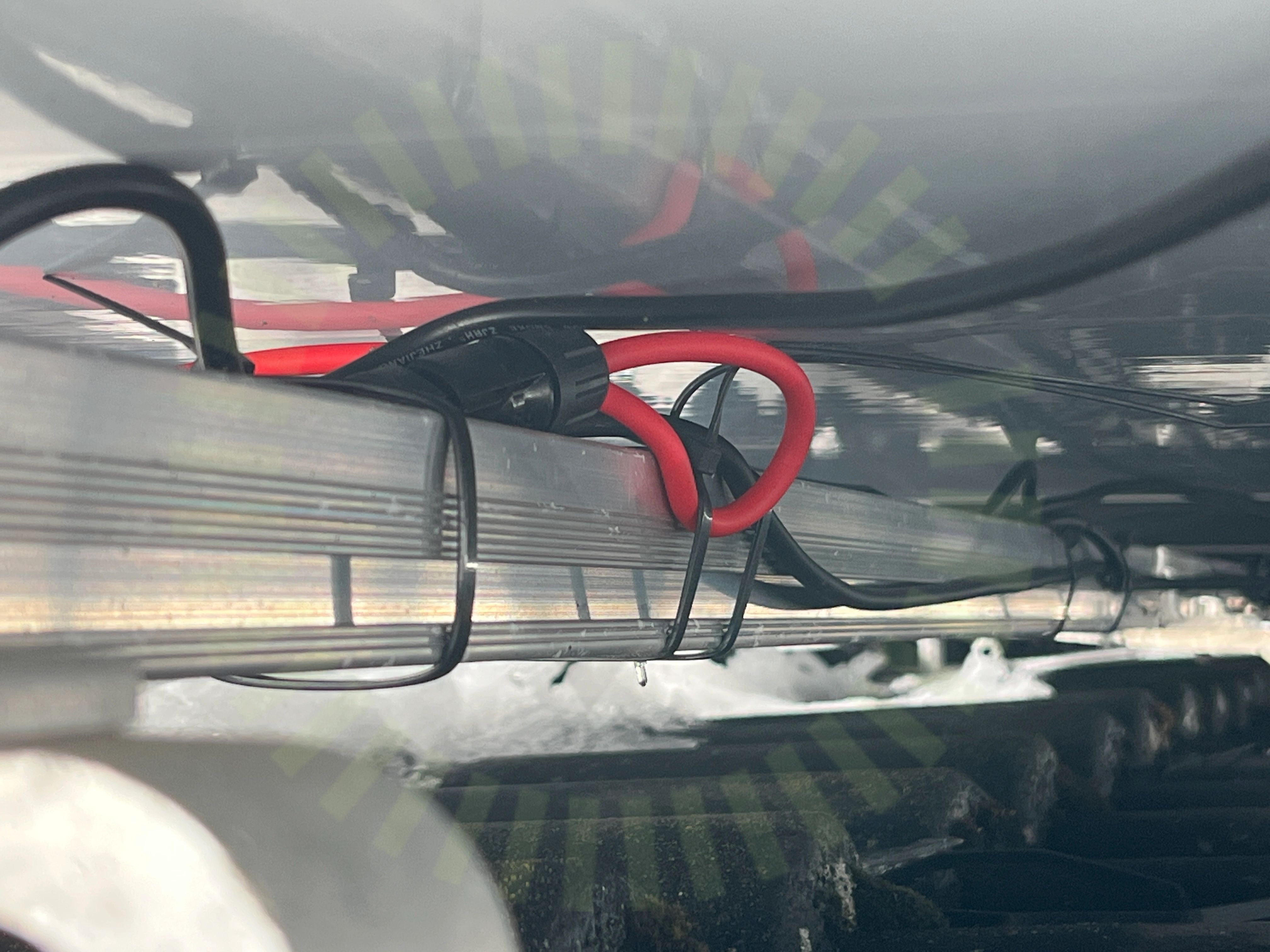

3.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.

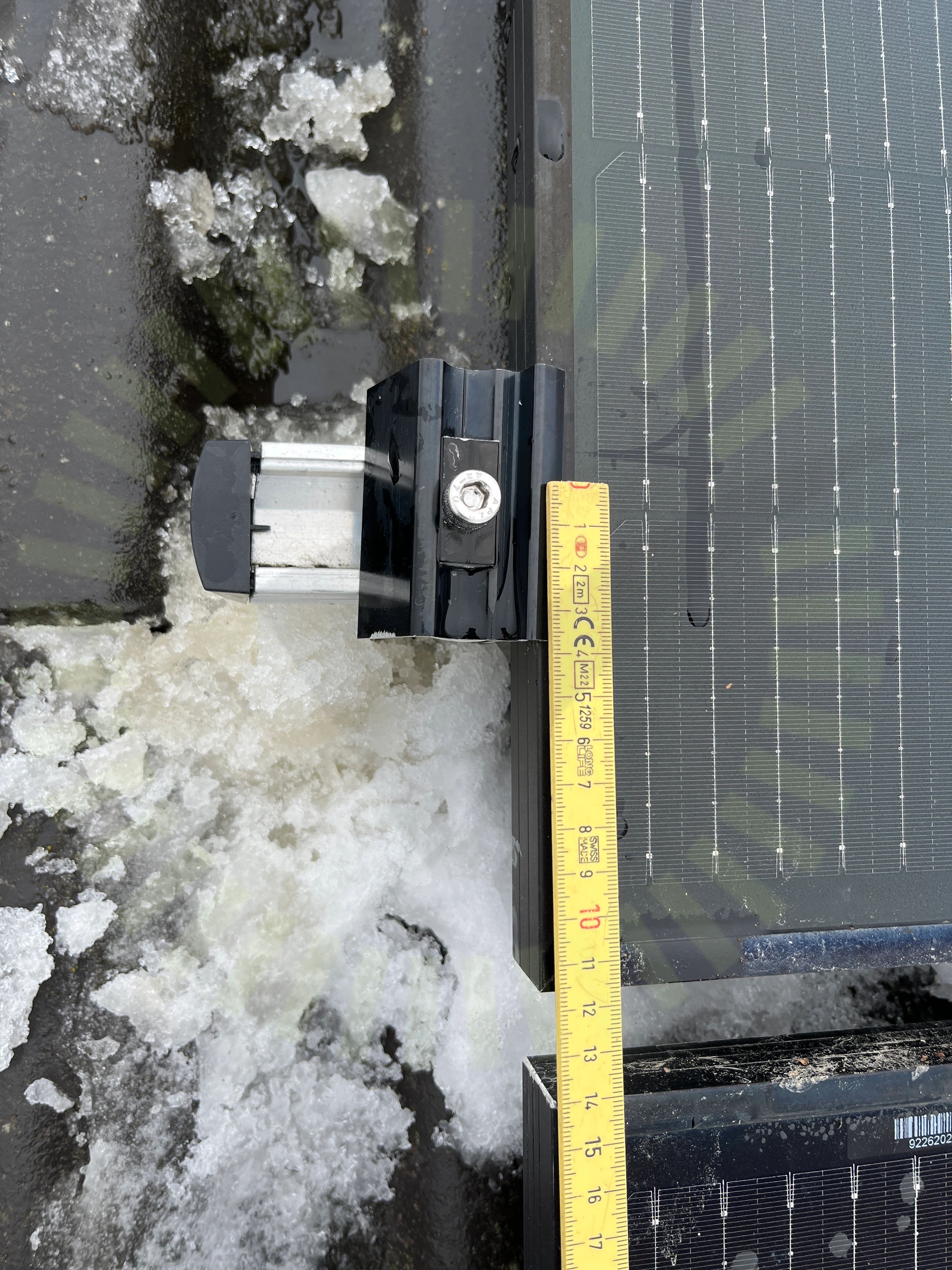

3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation manual Denim V.Feb-2024-1, Sida 10-12

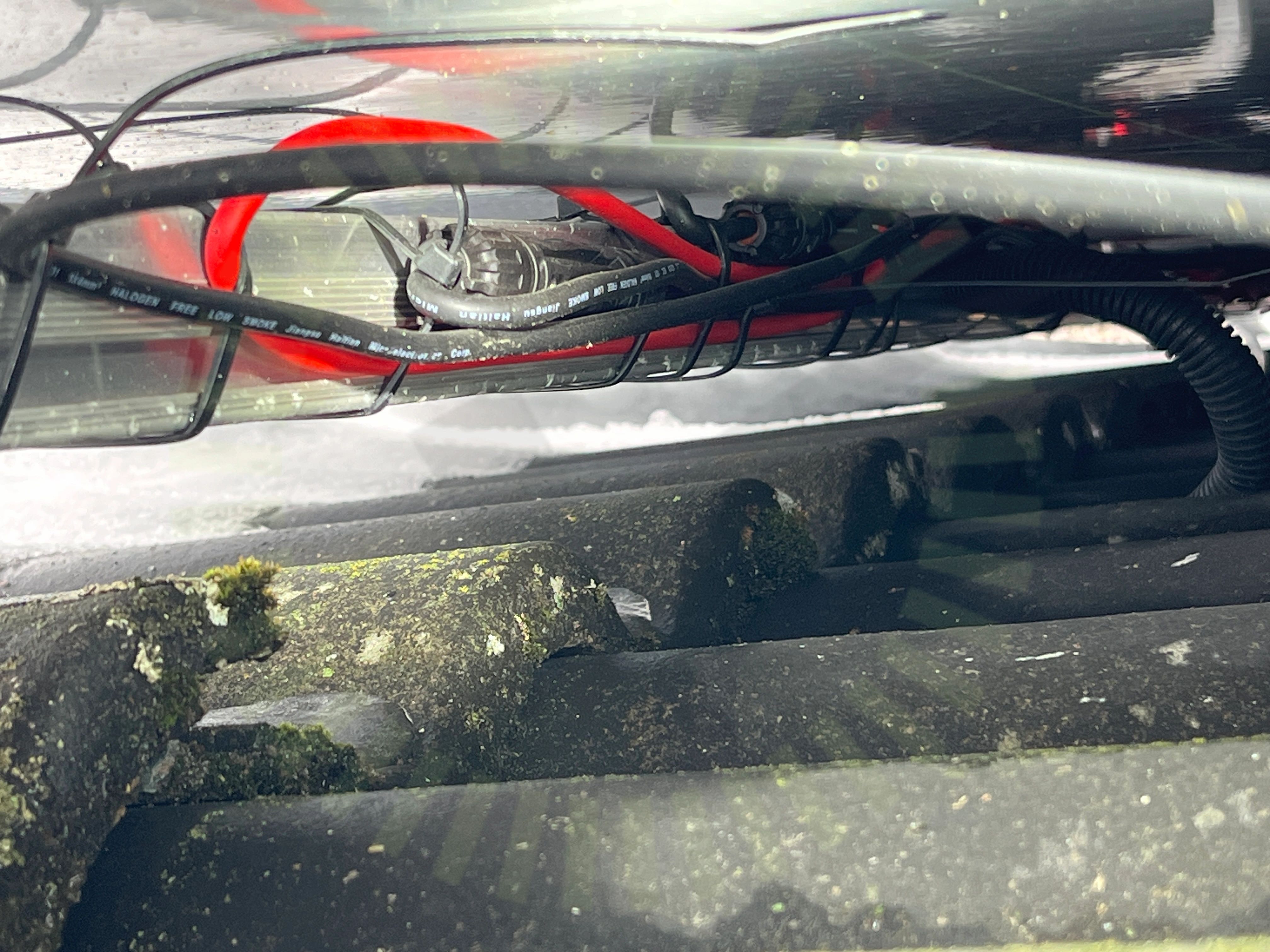

3.3 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation manual Denim V.Feb-2024-1, Sida 13

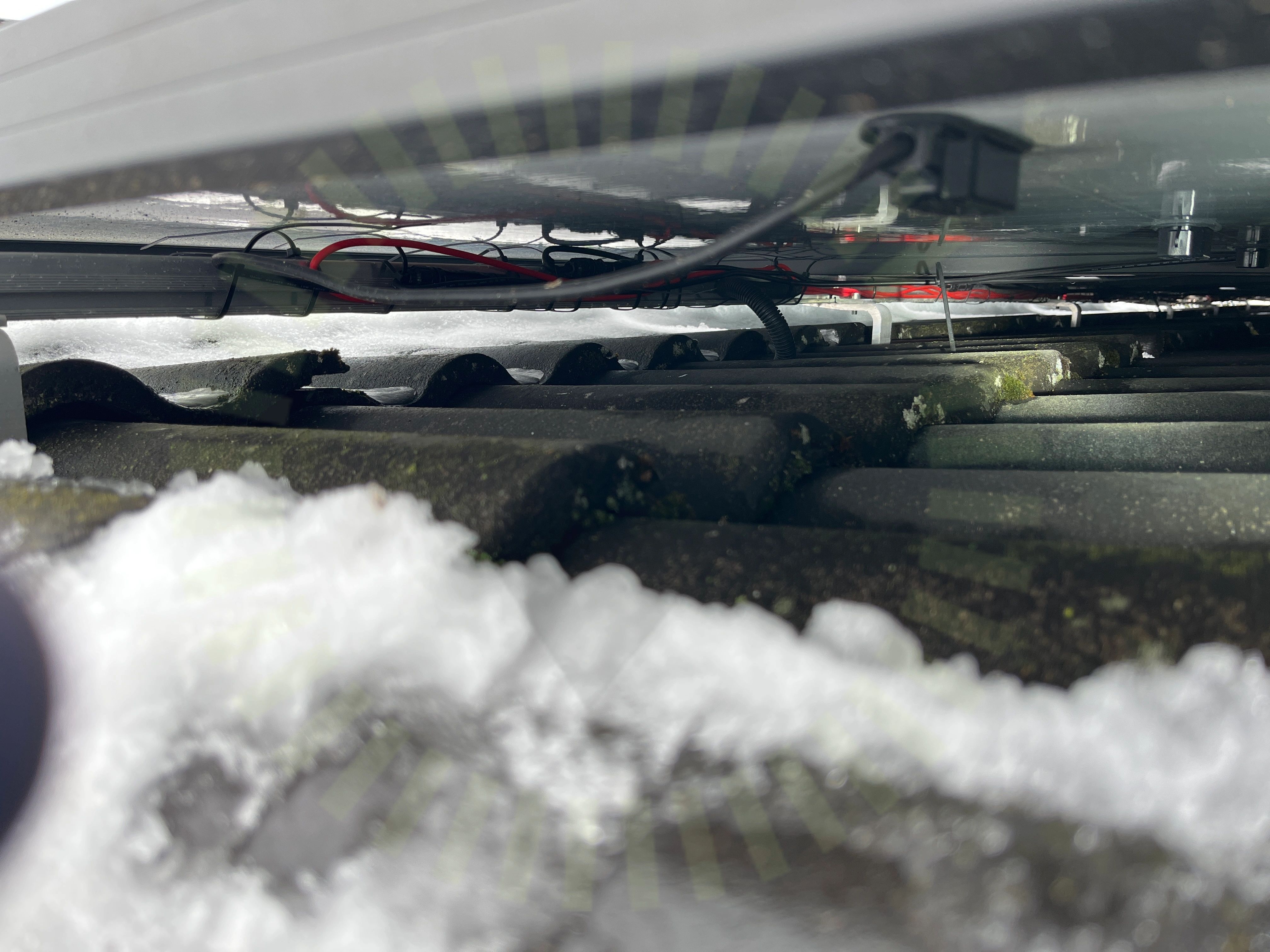

3.4 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp och kabeln är inte dragavlastad.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/16Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
10/25

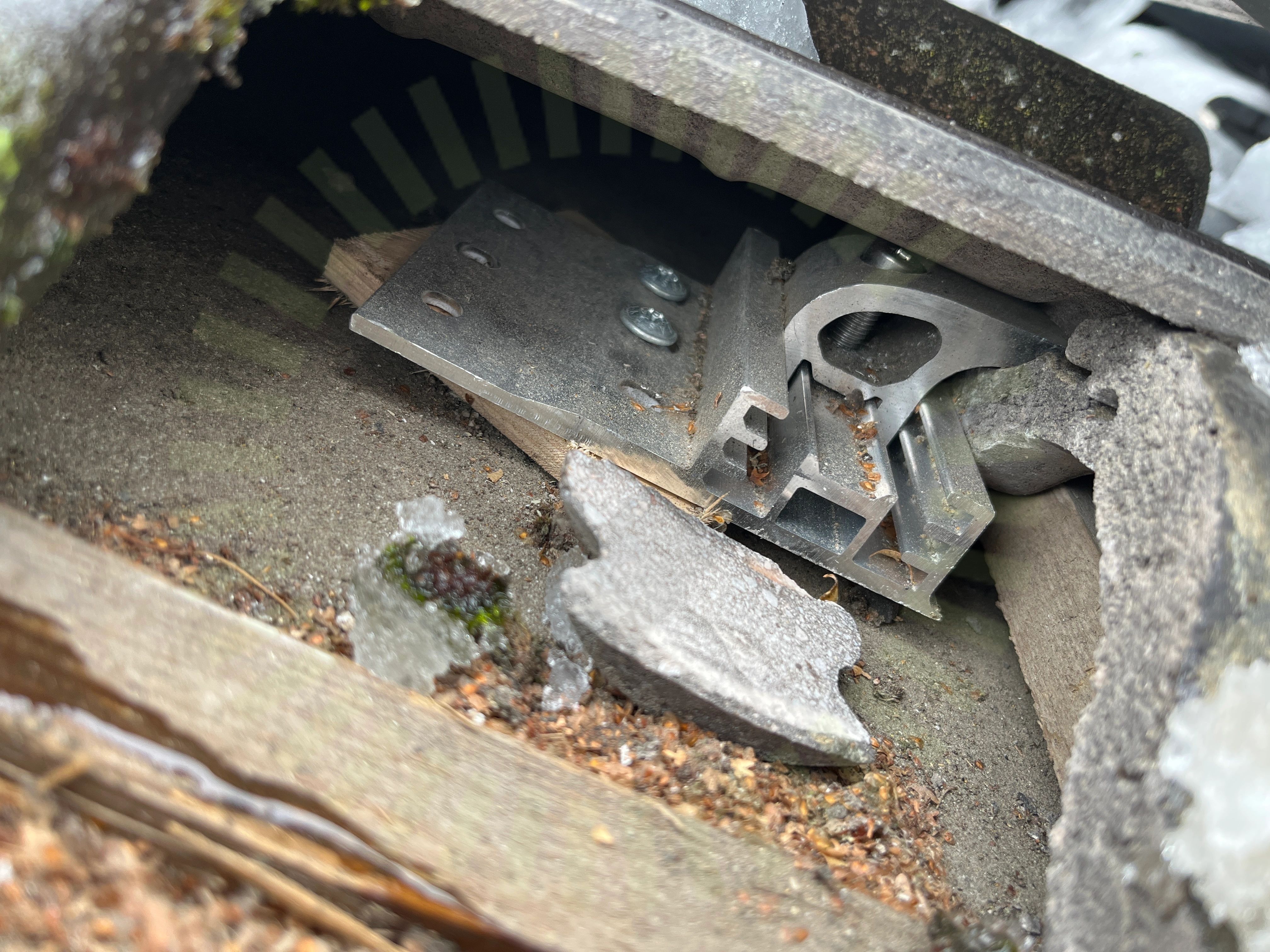

4.1 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23
4.2 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

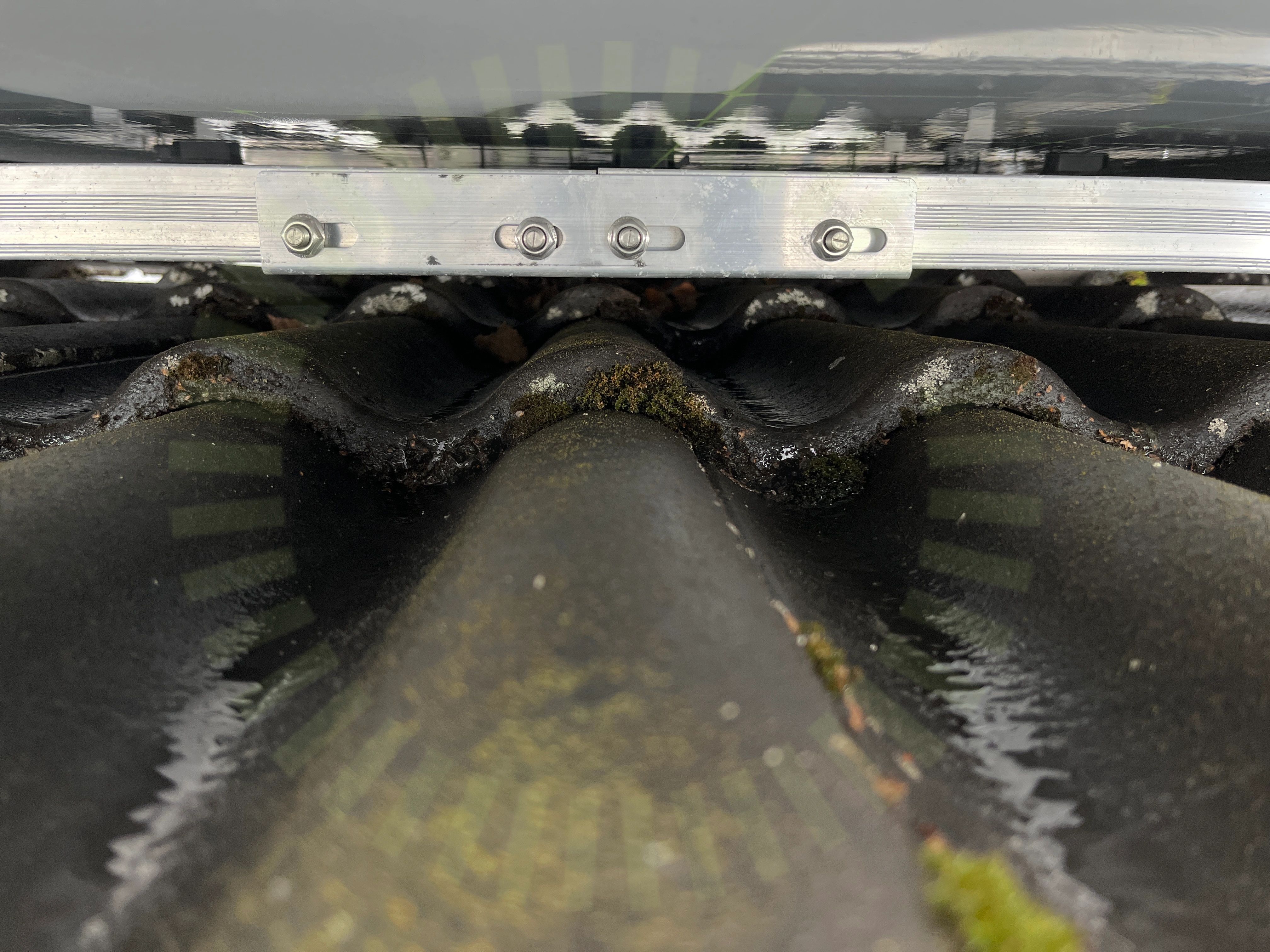

4.3 Skenskarvar
Inte godkändT-bult ligger felaktigt.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.5 Skruvar korrekt
Inte godkändSkruvar ligger inte korrekt mot krokens bottendel.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
4.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

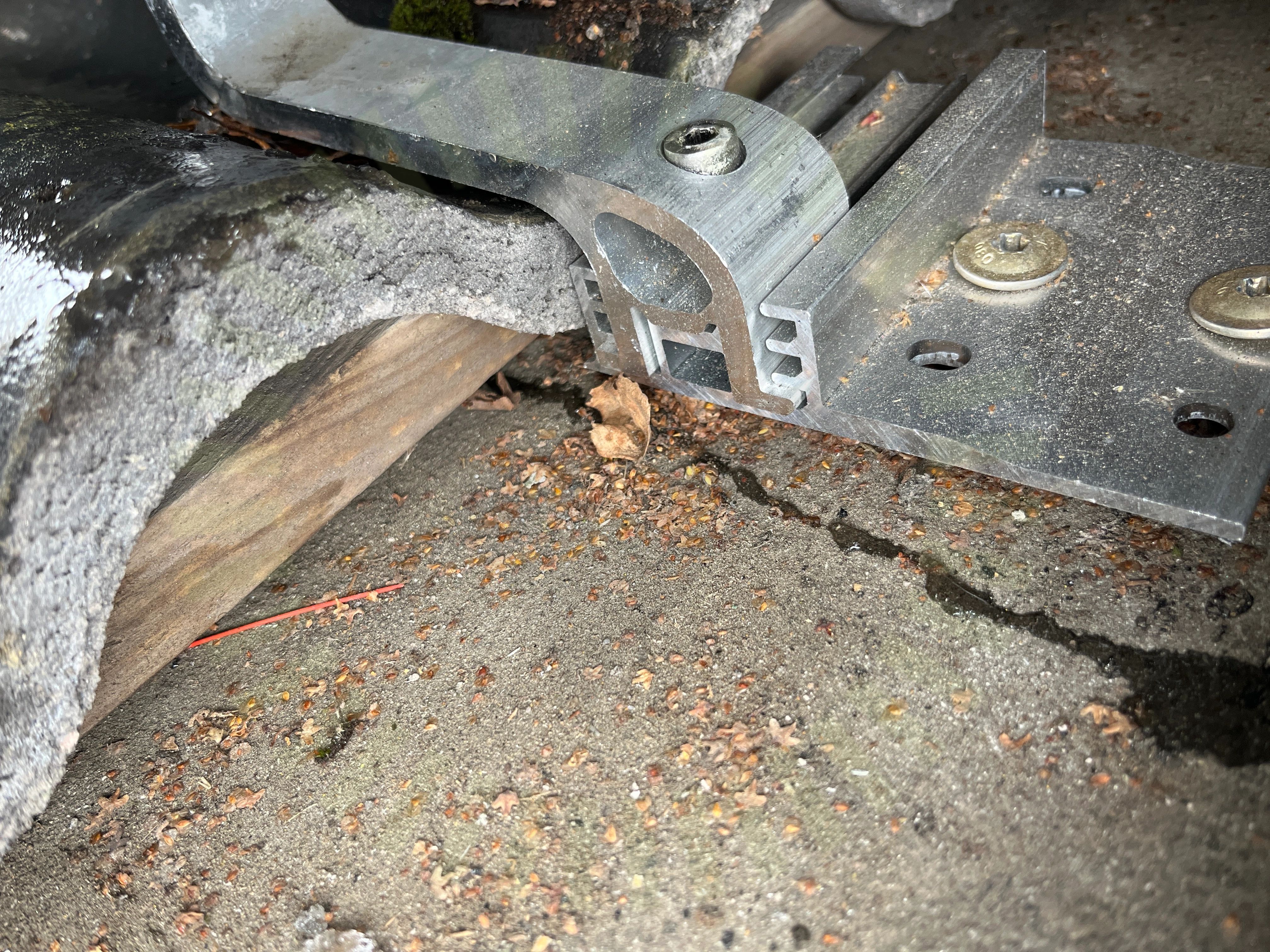

4.7 Tvådelad takkrok
Inte godkändKrokar är inte placerade innanför basplattan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 10

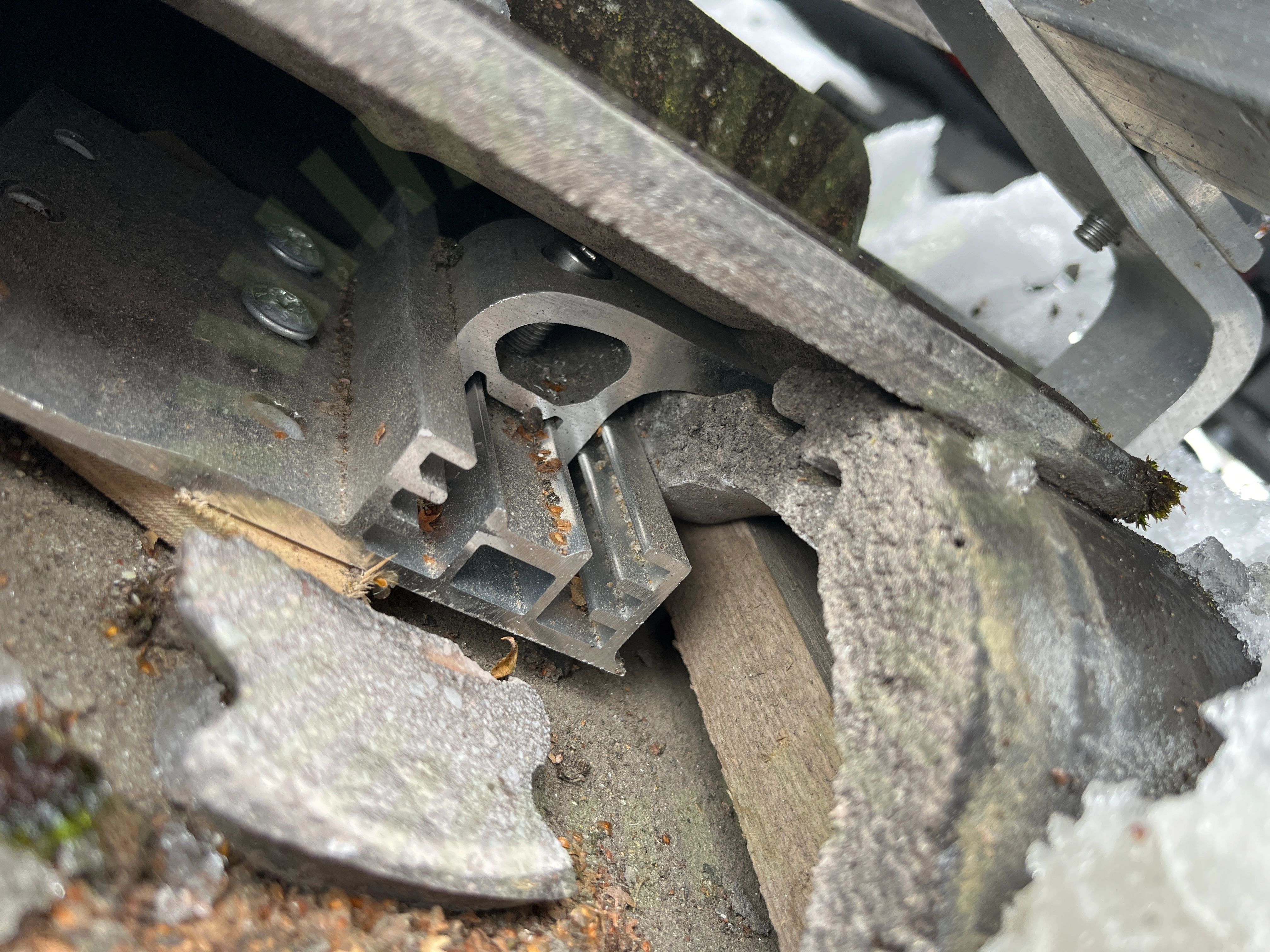

4.8 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

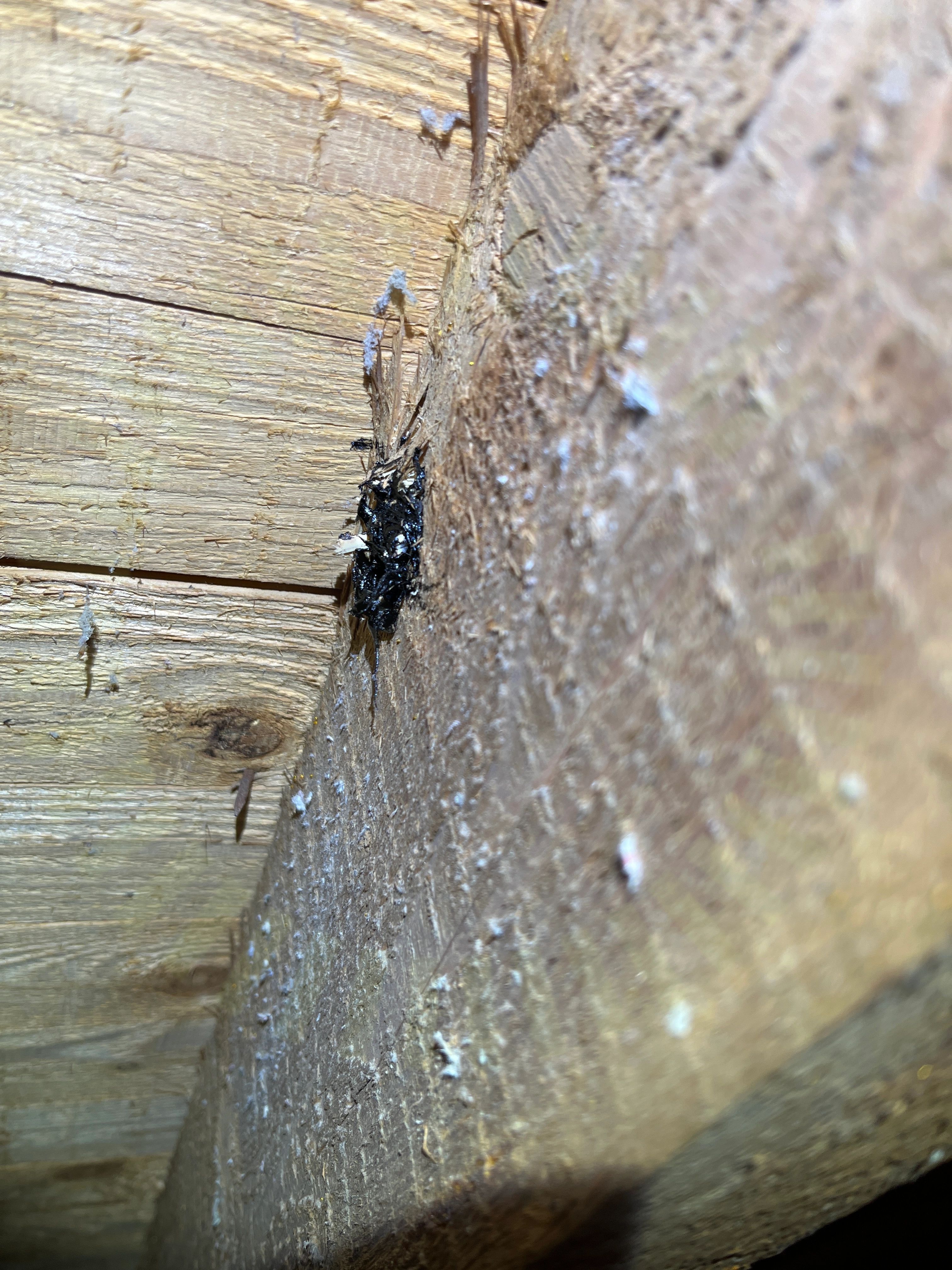

4.9 Takstolsinfästning
Inte godkändSkruvar har missat takstol.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

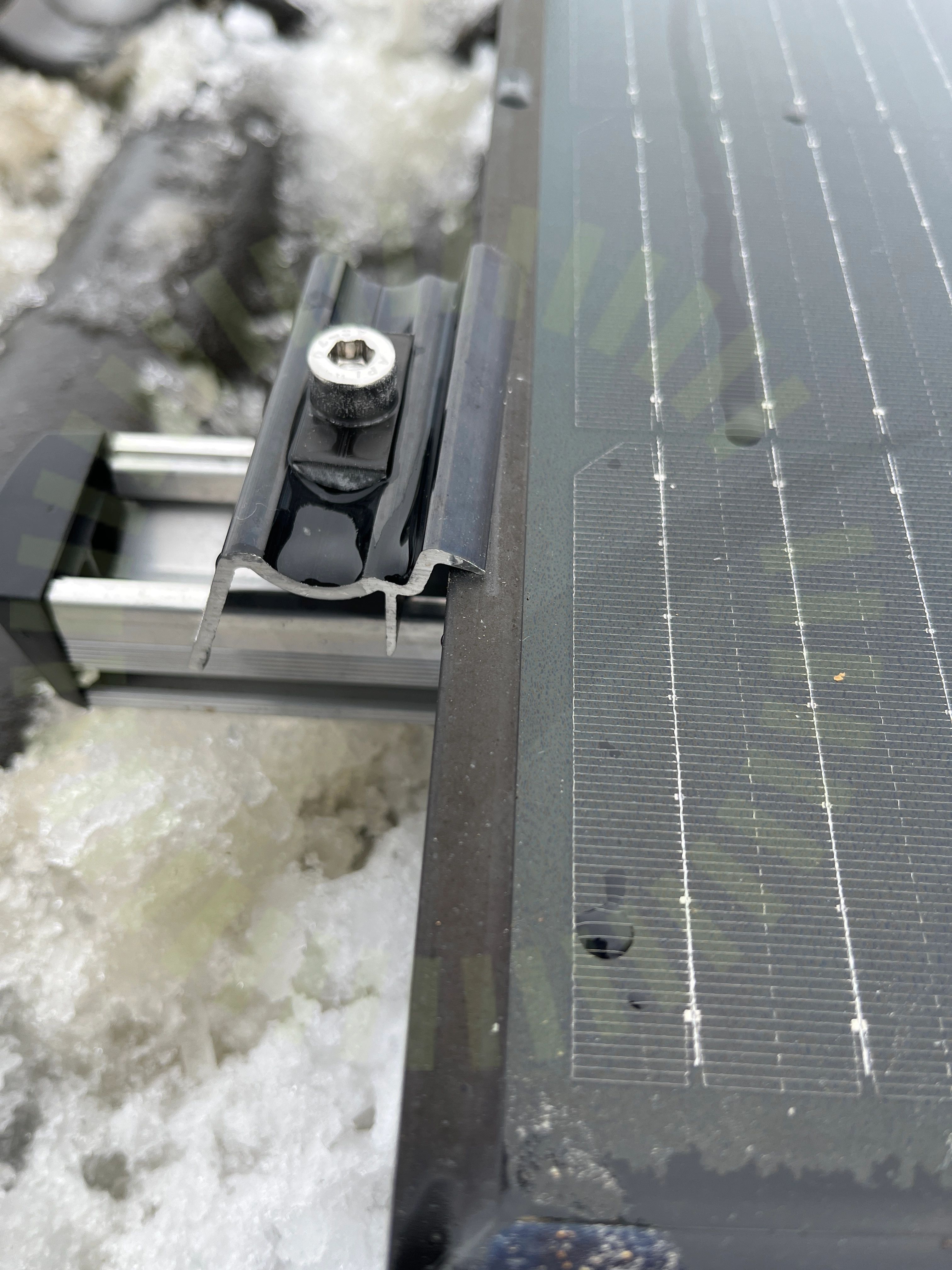

4.10 Ändklämmor
Inte godkändÄndklämmor är inte monterade rätt.
Godkända kontrollpunkter
15/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningTakets lutningTakgenomföringVäderbeständigt material
Varselmärkning
Anmärkningar
1/4

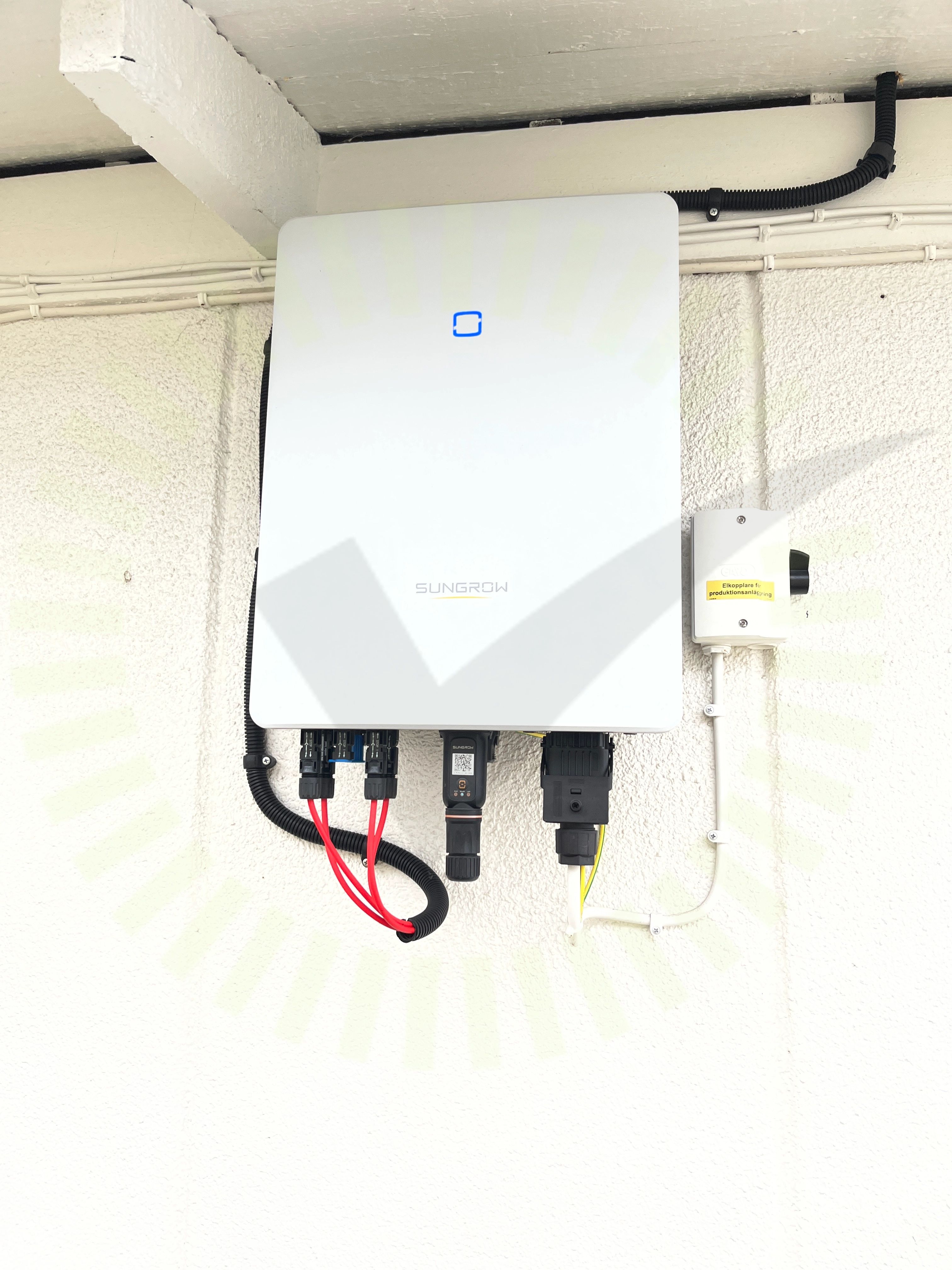

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/35

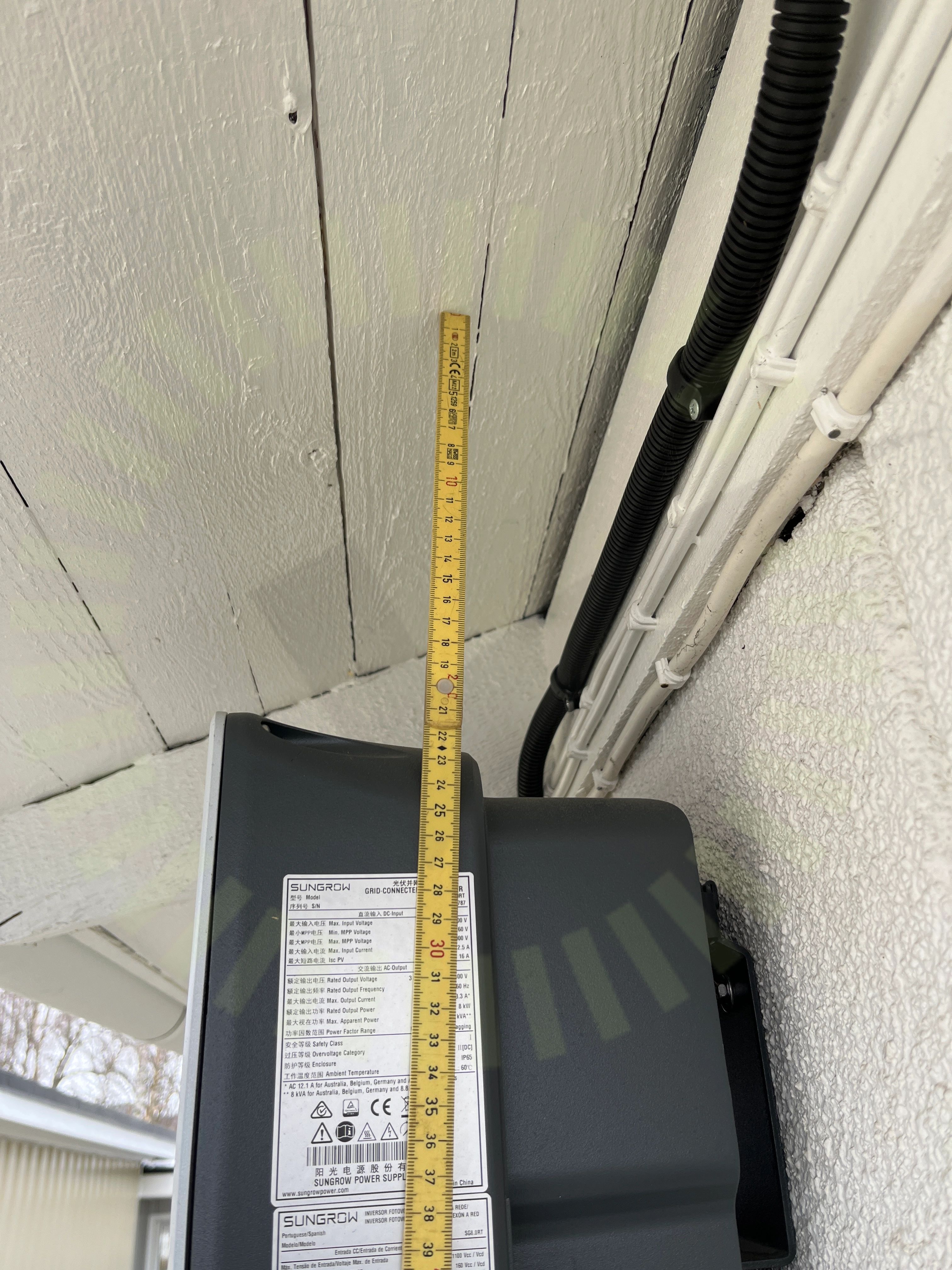

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket.
SG3.0-20RT-UEN-Ver18-202212, Sida 22

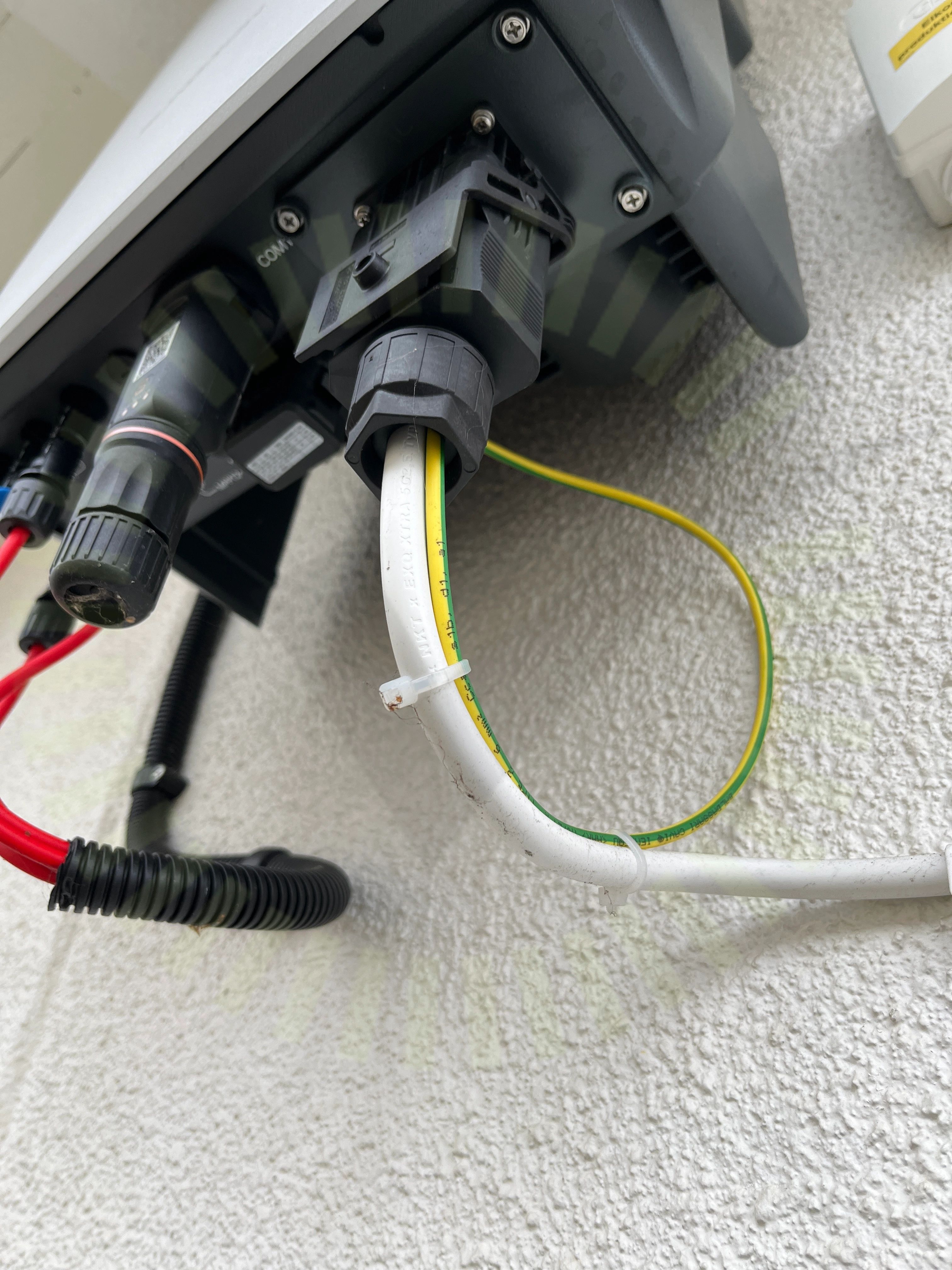

6.2 Förskruvning
Inte godkändFörskruvningen är inte korrekt installerad, 2 kablar in i en förskruvning gjord för 1 kabel.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

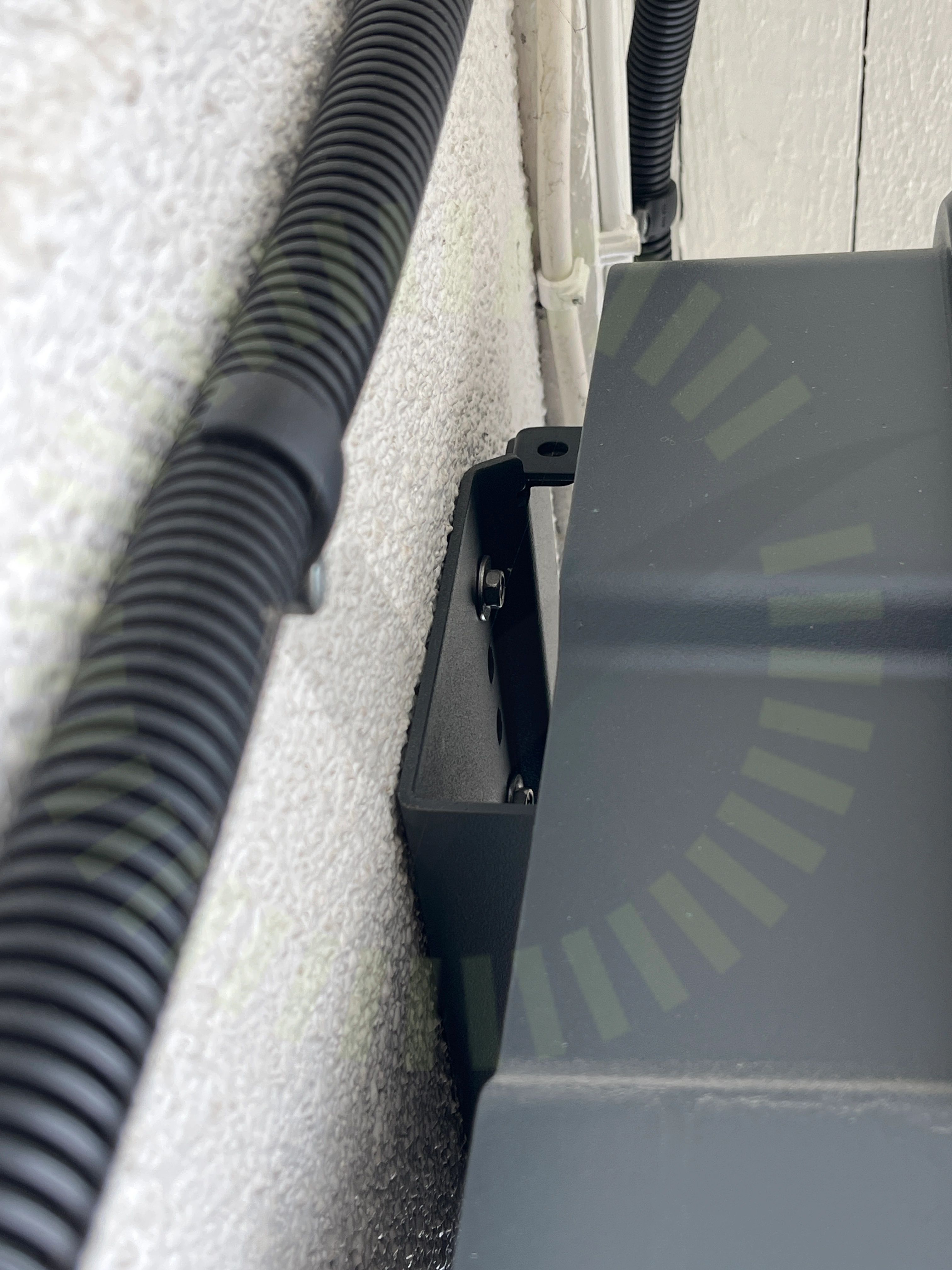

6.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SG3.0-20RT-UEN-Ver18-202212, Sida 26
Godkända kontrollpunkter
29/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/35DC Max SpänningDC Min SpänningSträngdesign
