Besiktningsrapport
9.1
Installation genom
Söderens
Datum
19 juni 2024
Ort
Västra Frölunda, Västra Götalands län
Takstolsinfästning
Kabeluppfästning
Informering av solceller
96% godkända
4% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Säkerhetsbrytare AC
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
3/23

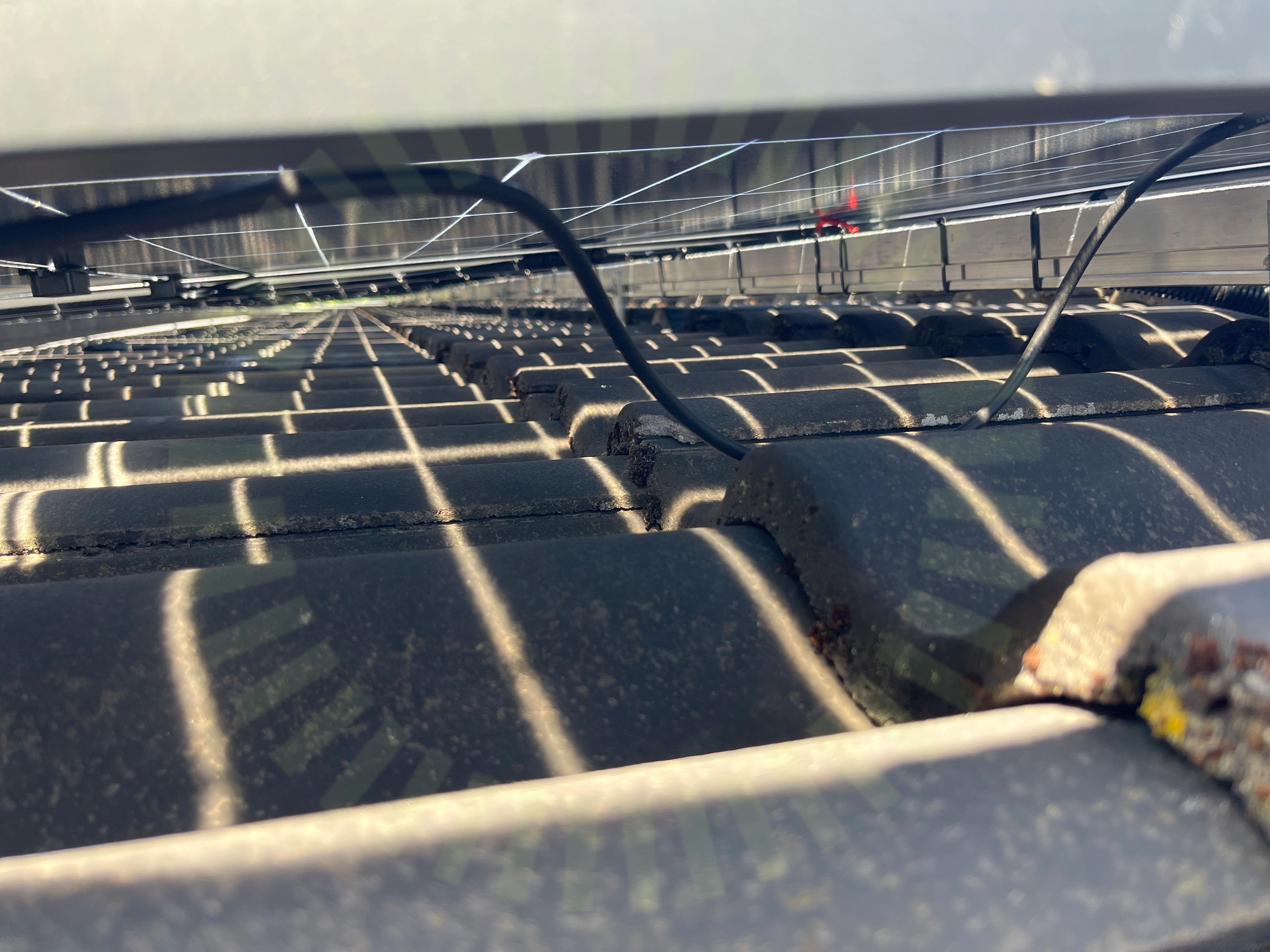

4.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
4.2 Takstolsinfästning
Inte godkänd
Takkrokens takstolsinfästning är felaktigt utförd. Skruvar har missat takstol. Jag har även kontrollerat utifrån.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 15
4.3 Takkrokarnas CC
Inte godkänd
Fel antal krokar, 52 i verkligheten, 56 enligt lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/23
DC kabel förläggning
Distansplatta takkrok
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Kabeldragning mellan takytor
Korslager: Skenornas överhäng
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Anmärkningar
1/4

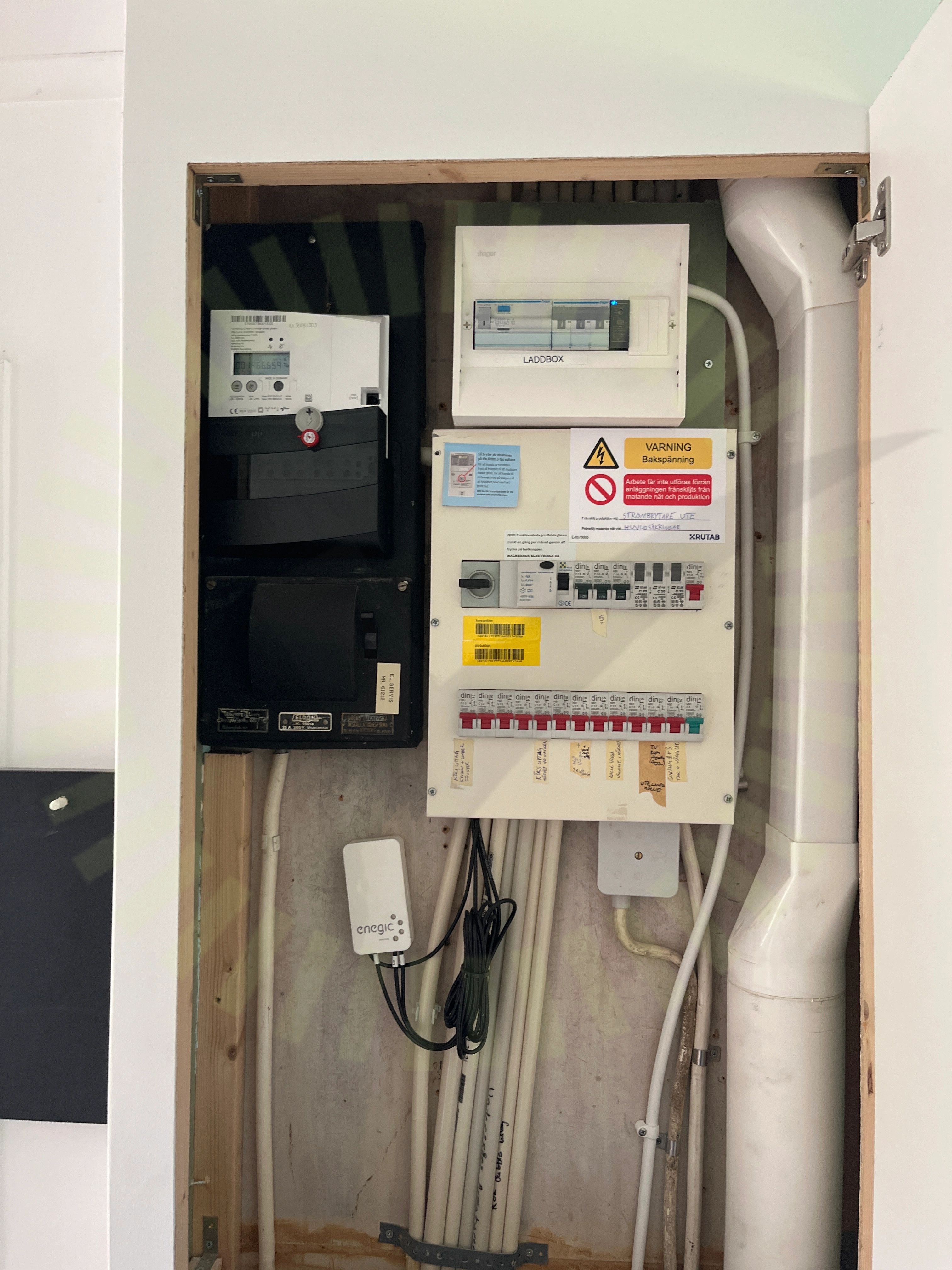

5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
