Besiktningsrapport

8.2

Installation genom

Solcellen.nu

Datum

4 augusti 2023

Ort

Norrtälje, Stockholms län

Klämmornas placering

Kontaktdon

Jordning av chassi

+ 5

83% godkända17% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

TillbehörSäkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

ESDEC Lutande Panntak

Anmärkningar

7/25

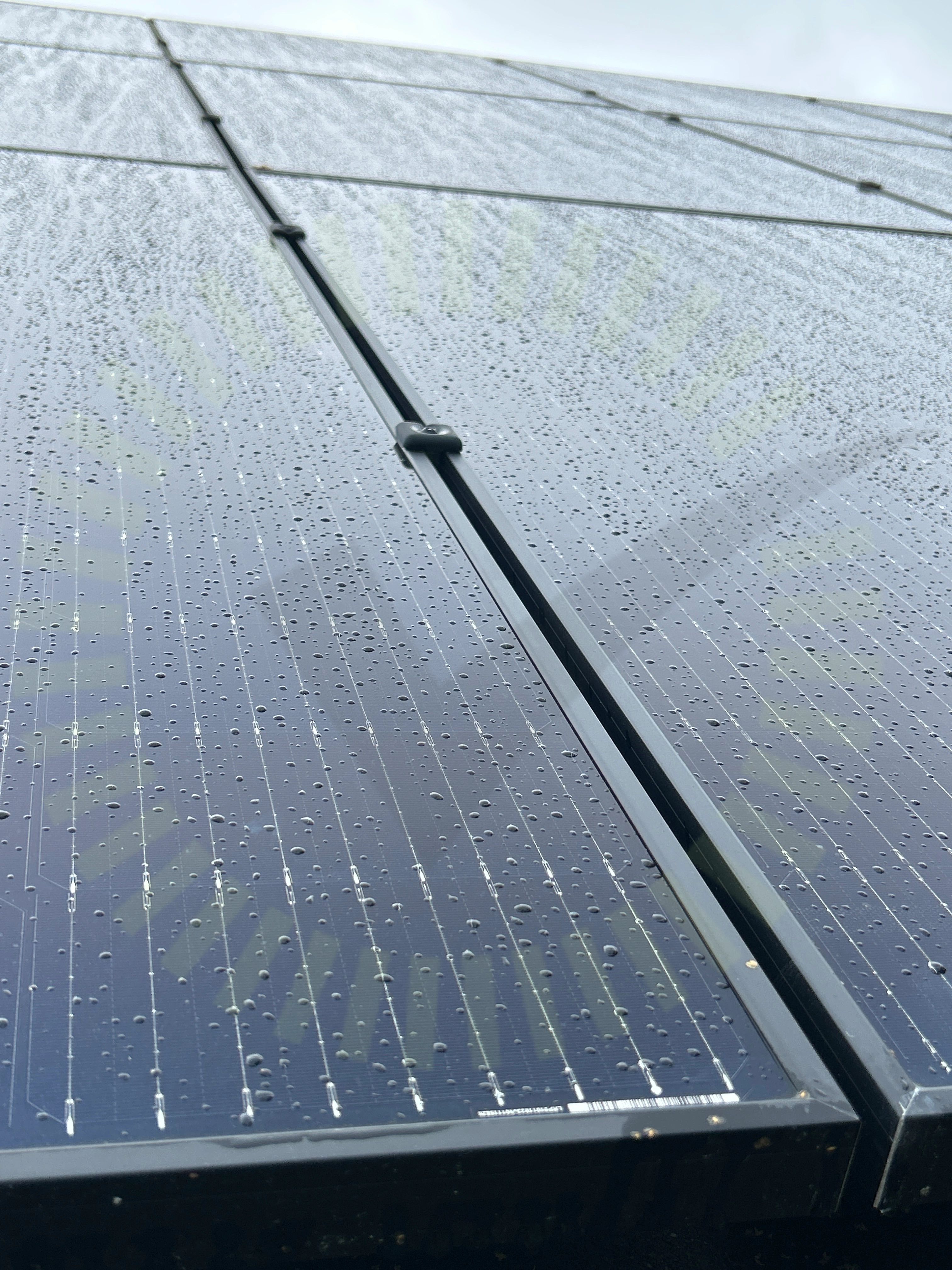

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

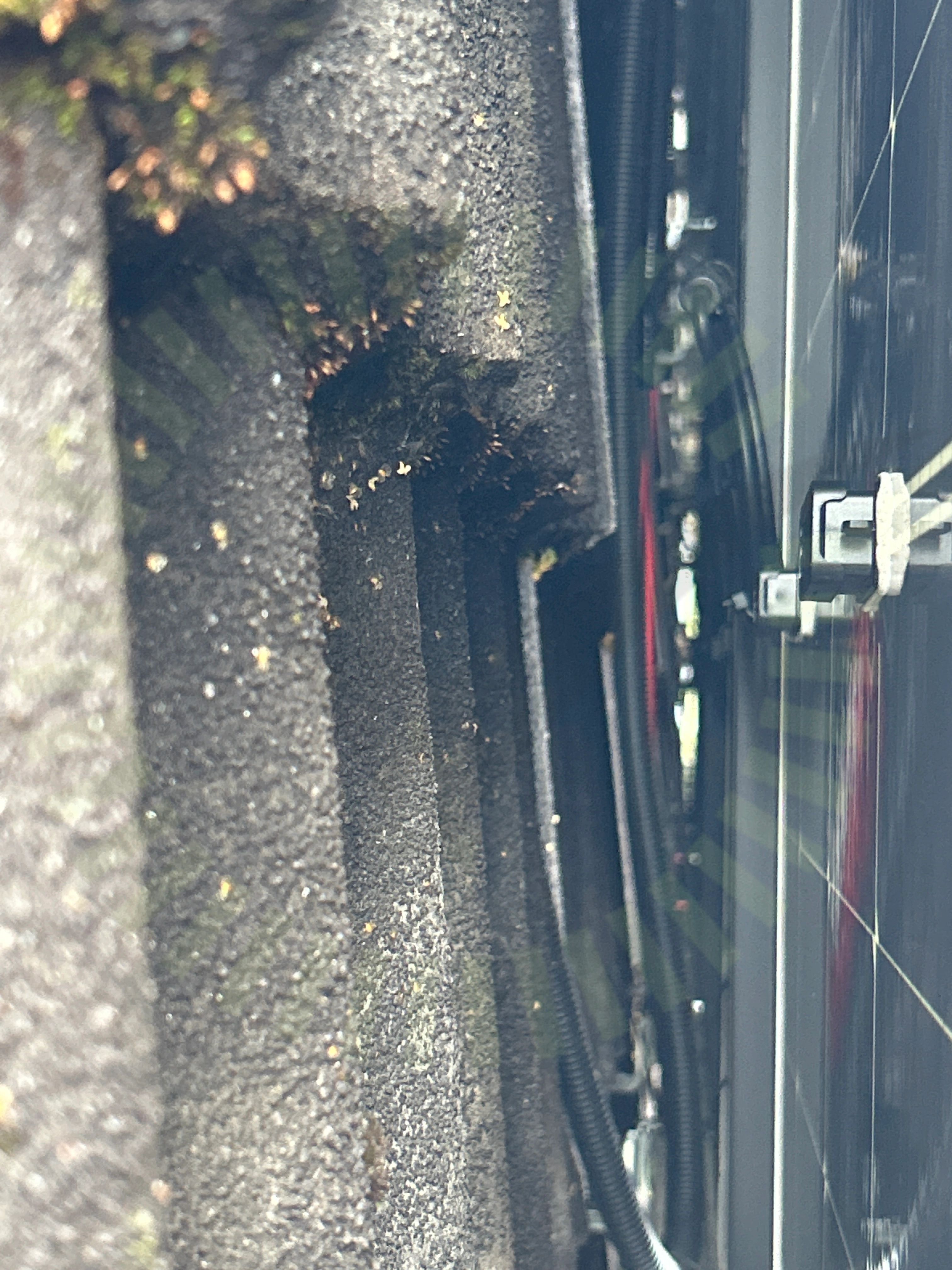

2.2 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

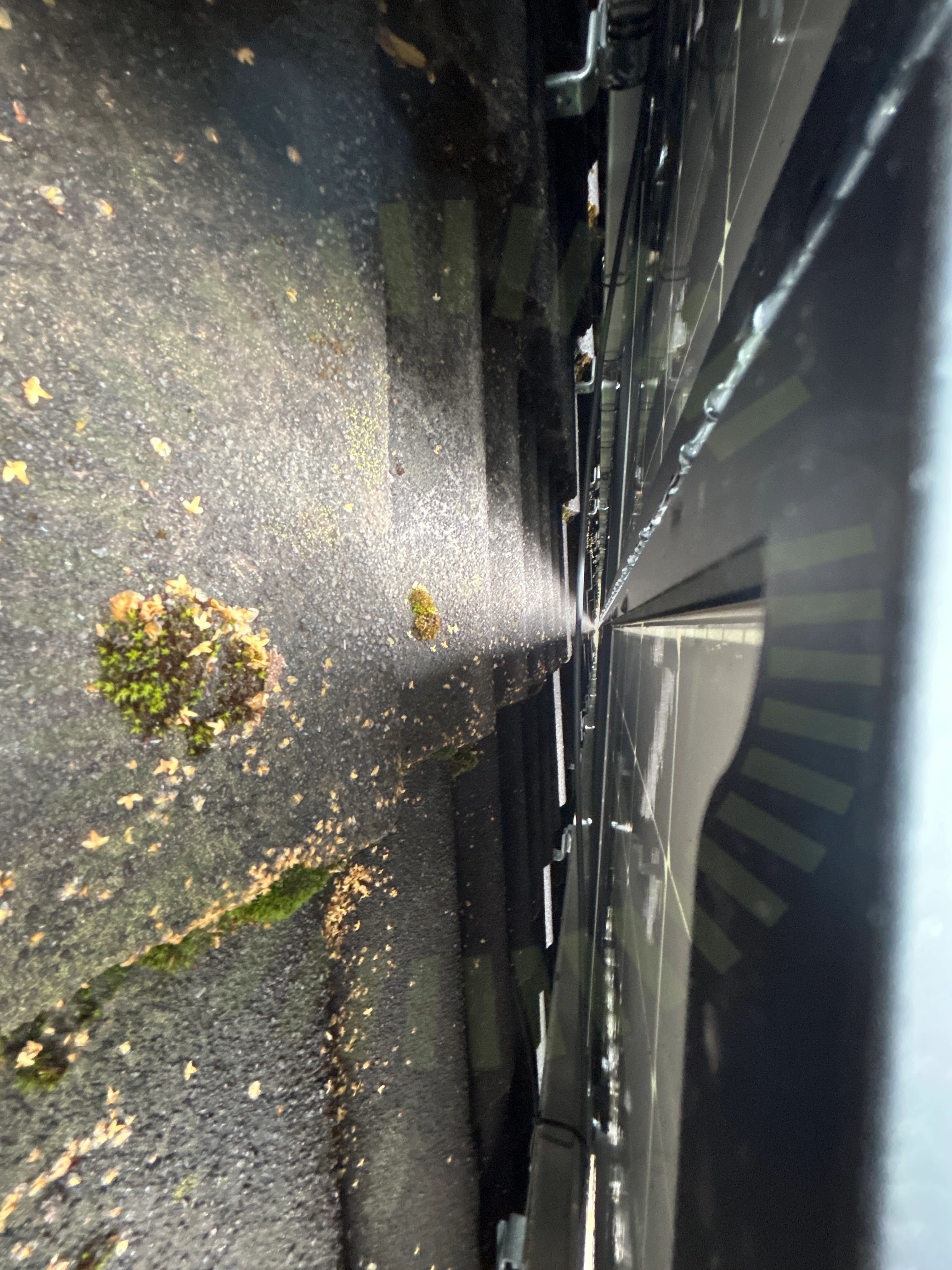

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

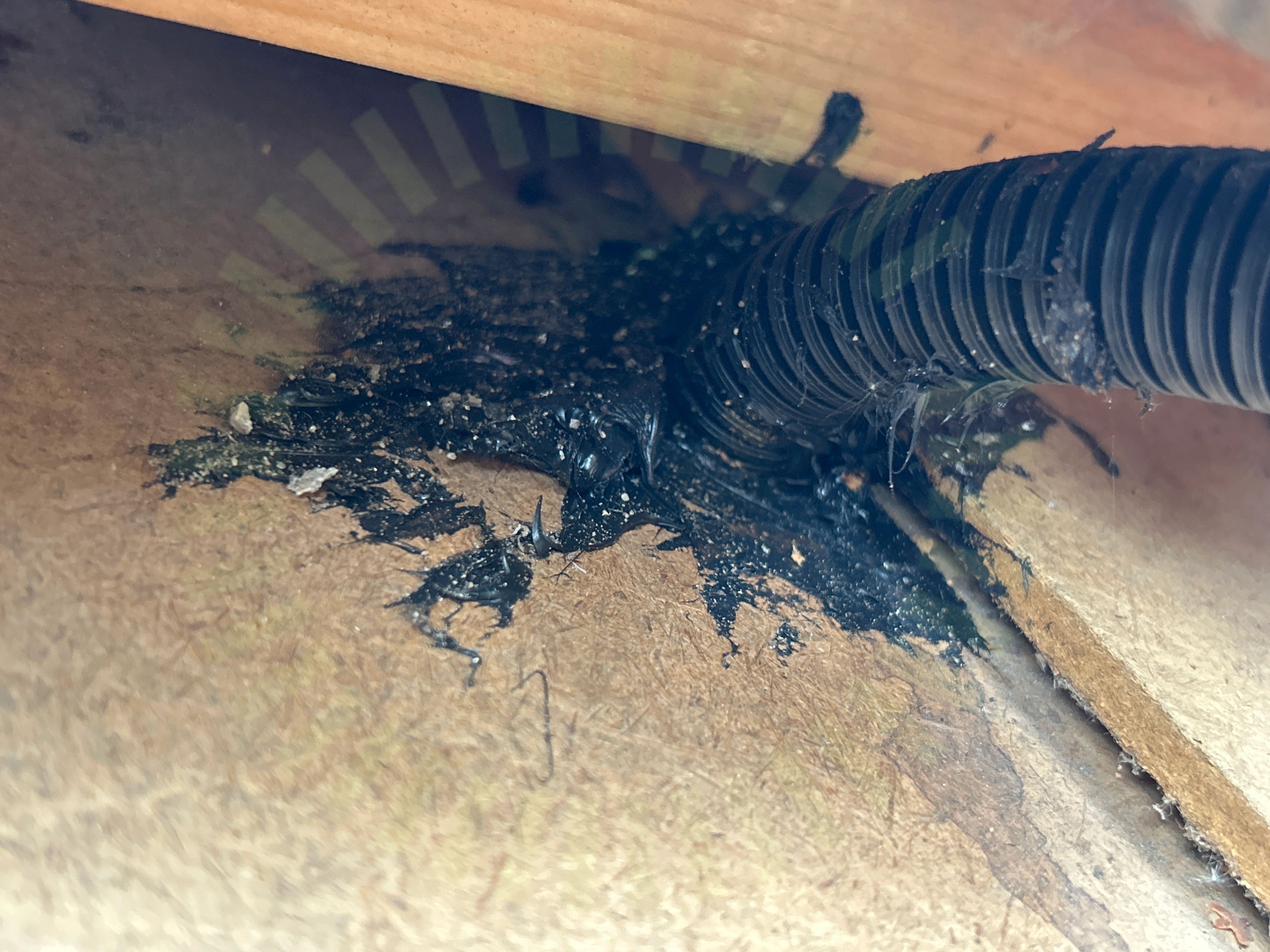

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/25

Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

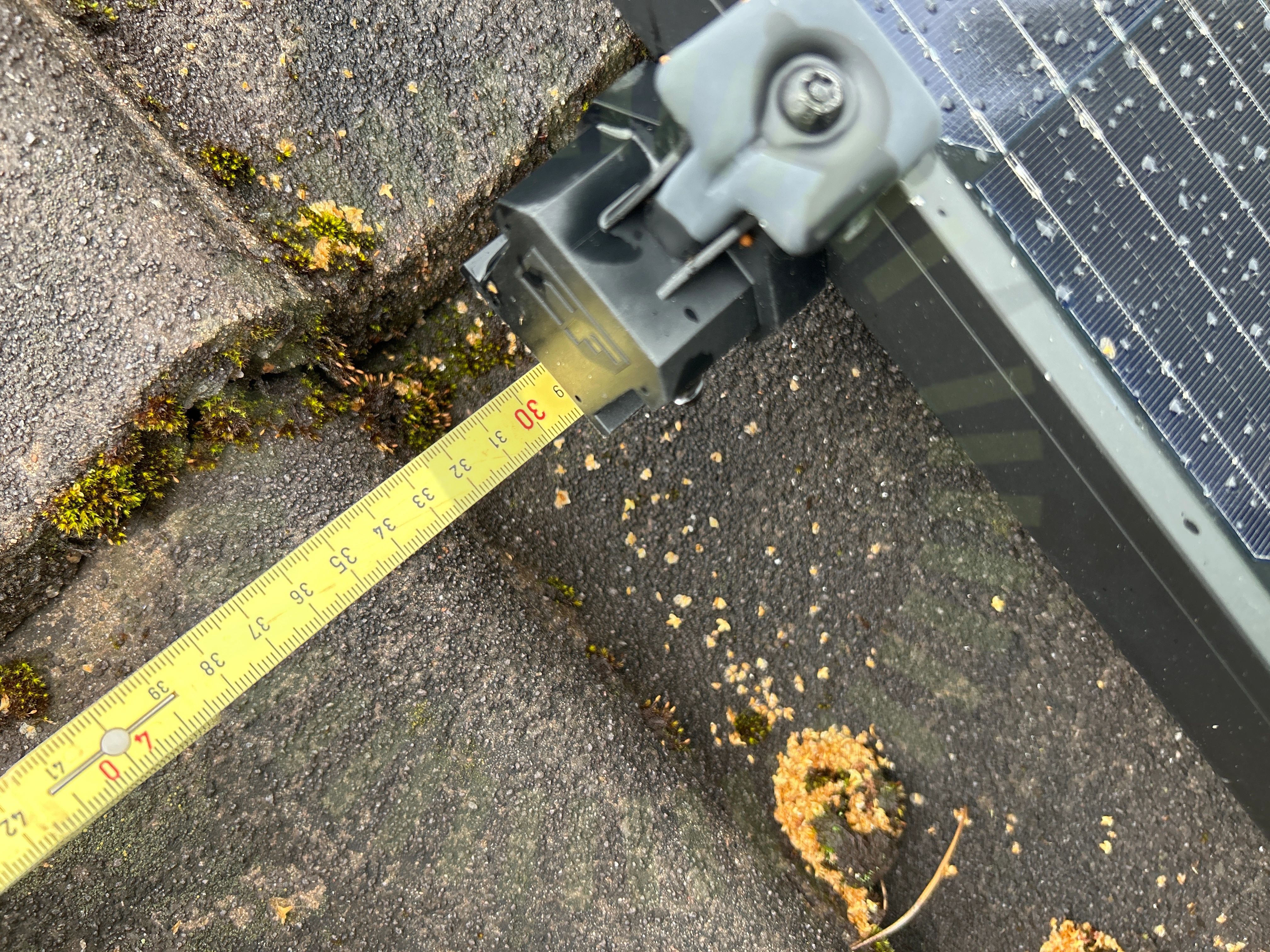

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

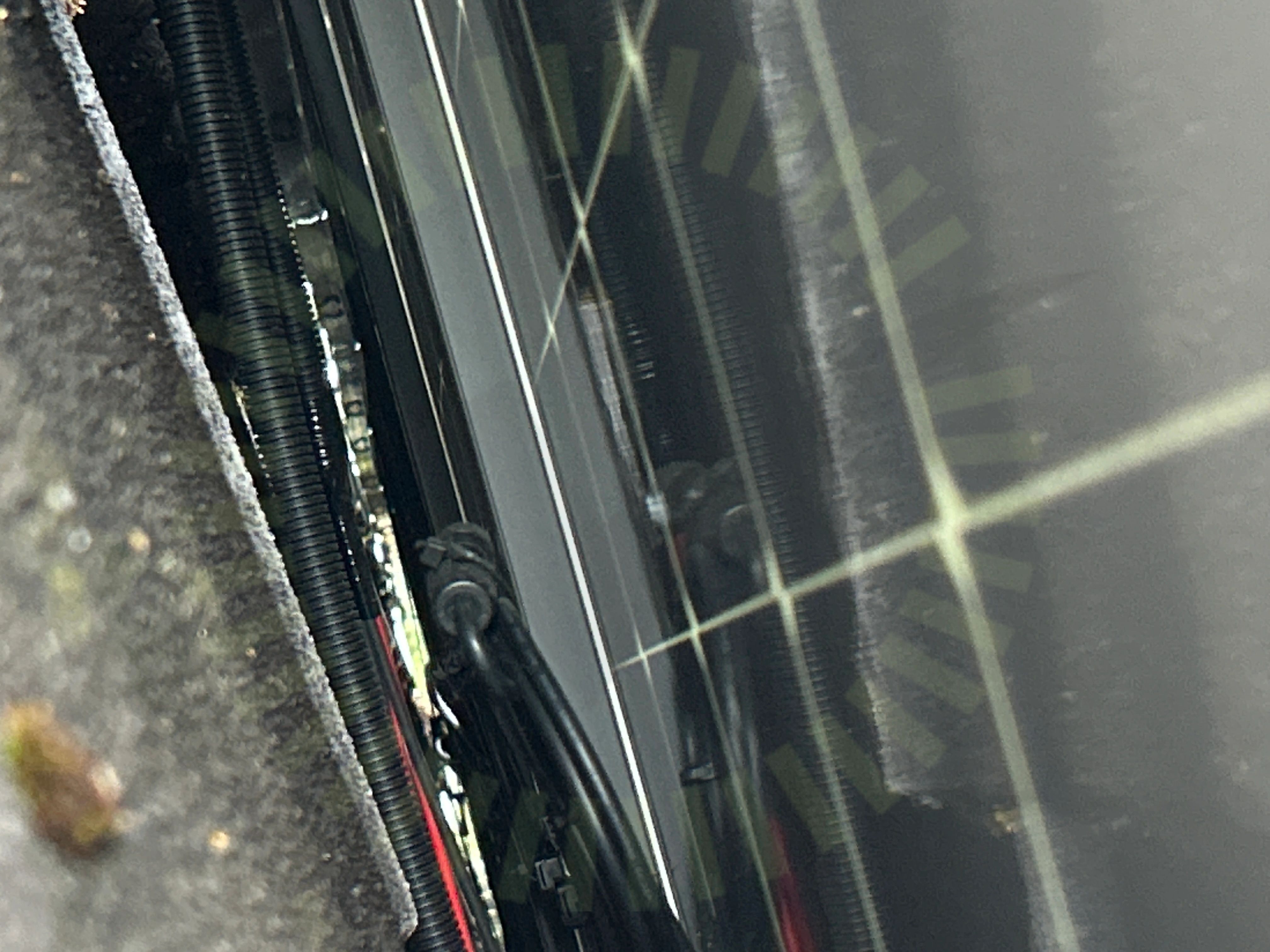

3.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

SunGrow: SG5-12RT

Anmärkningar

7/42

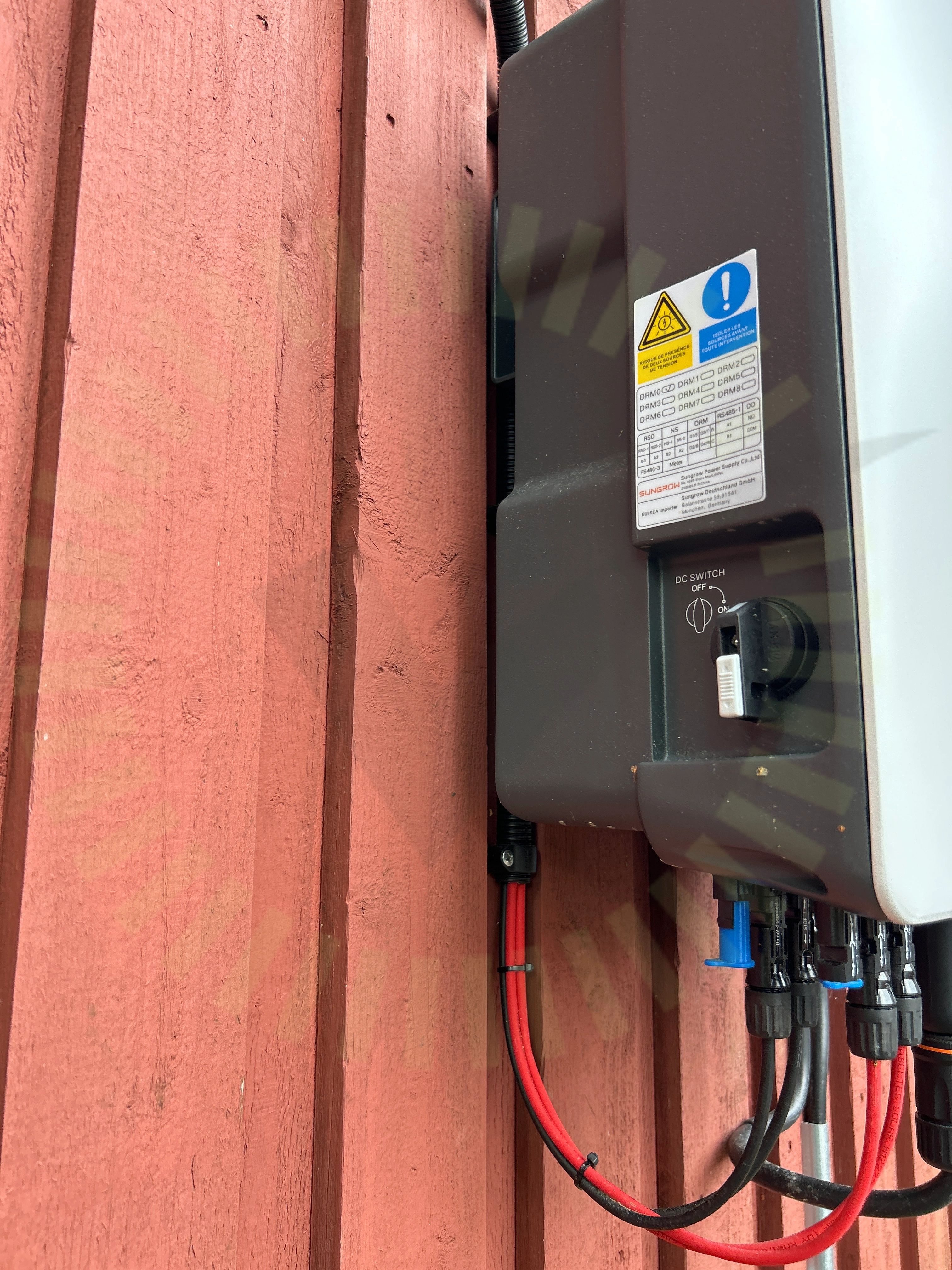

4.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SG3.0-20RT-UEN-Ver18-202212, Sida 21

4.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

4.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

4.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

4.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

4.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

32/42

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningMissvisande varselmärkningUppskalad ledareKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/42

DC Max SpänningDC Min SpänningSträngdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Säkerhetsbrytare DC

Anmärkningar

1/6

6.1 Förskruvningar

Rekommendation

Förskruvning till DC brytare är monterad på ovansidan. Att montera förskruvningen på ovansidan är i sig inget fel men ökar risken att vatten med tid tränger in i brytaren. Rekommenderar regelbunden tillsyn av brytare, minst en gång varje år.

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad
