Besiktningsrapport

5.2

Installation genom

Freebo

Datum

27 oktober 2023

Ort

Motala, Östergötlands län

Fästens placering

Förbindelse av kontakter

Stress på kontakter

+ 13

62% godkända38% ej godkända

Om installationen

PanelerPeimar: SF350

MontagesystemK2 Solid Rail med Weland Falsfäste

VäxelriktareFOXESS: T-Series G3

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Tak 1, K2 Solid Rail med Weland Falsfäste

Anmärkningar

12/21

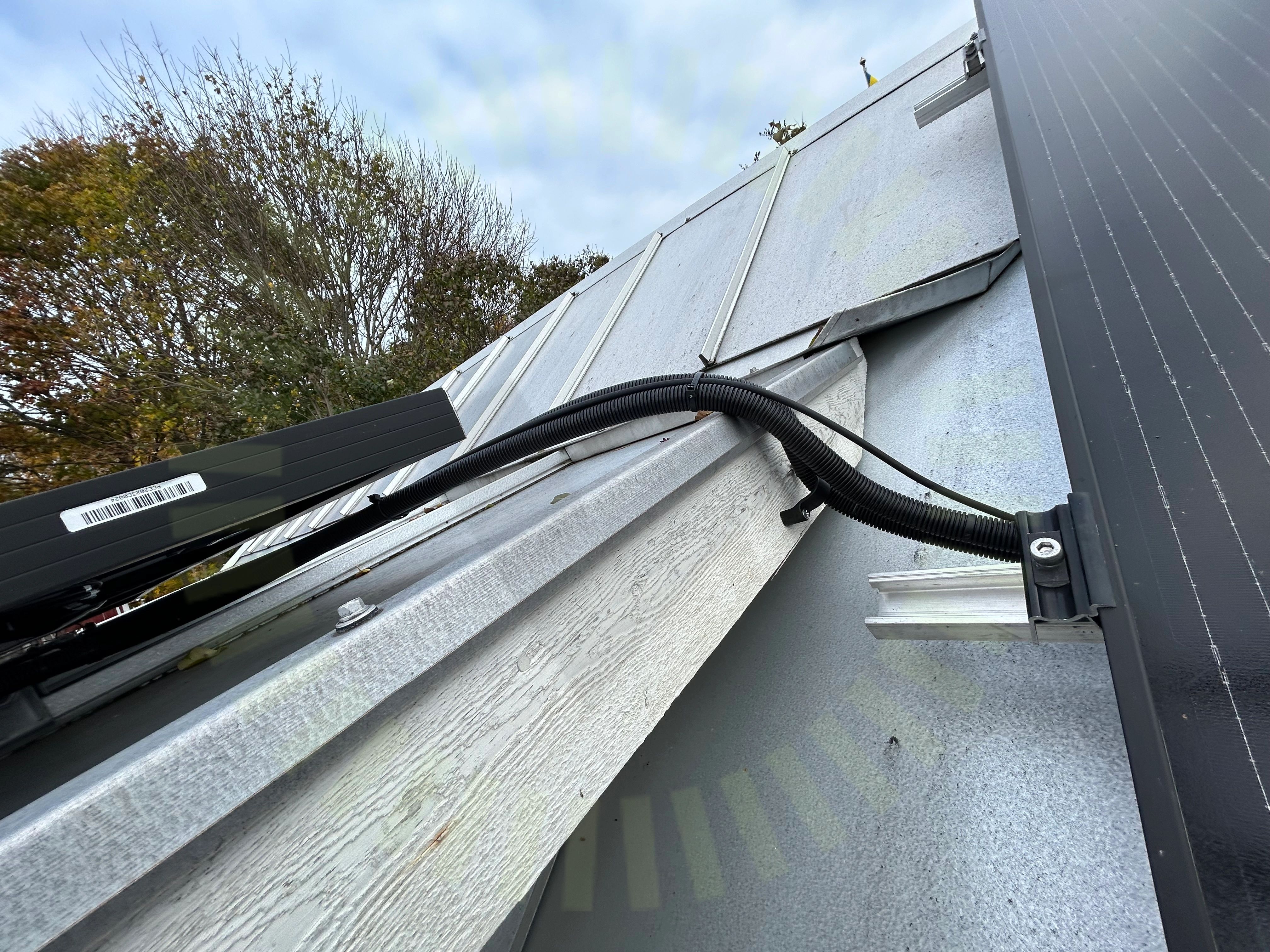

2.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst. Klammer håller ej om kablage och det är för långt mellan infästningspunkterna.

2.2 Främmande material

Inte godkänd

Installationen är utförd med blandade montagesystem. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

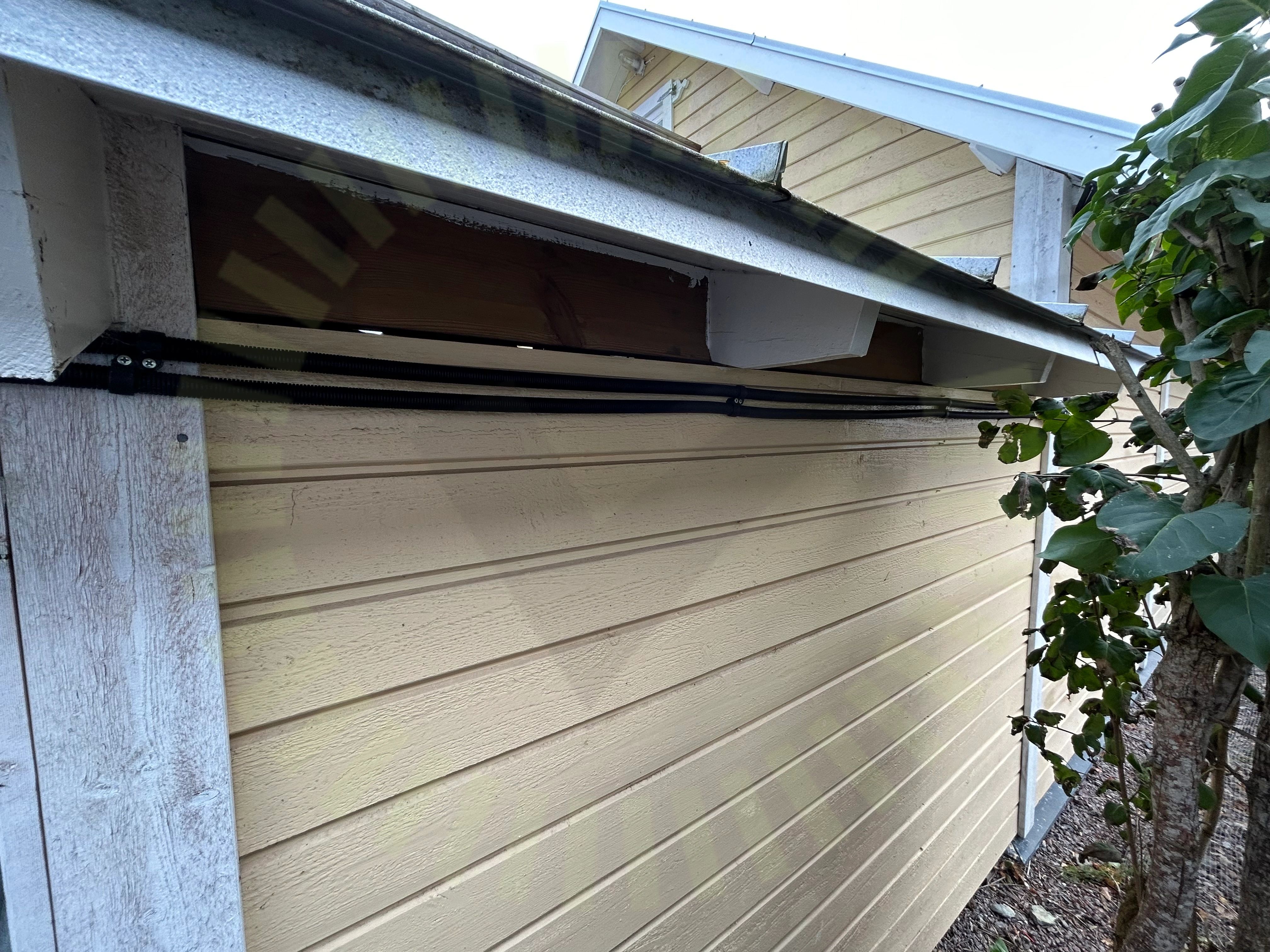

2.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte tillförlitligt uppfästa.

SS 436 40 00 (712.522.101)

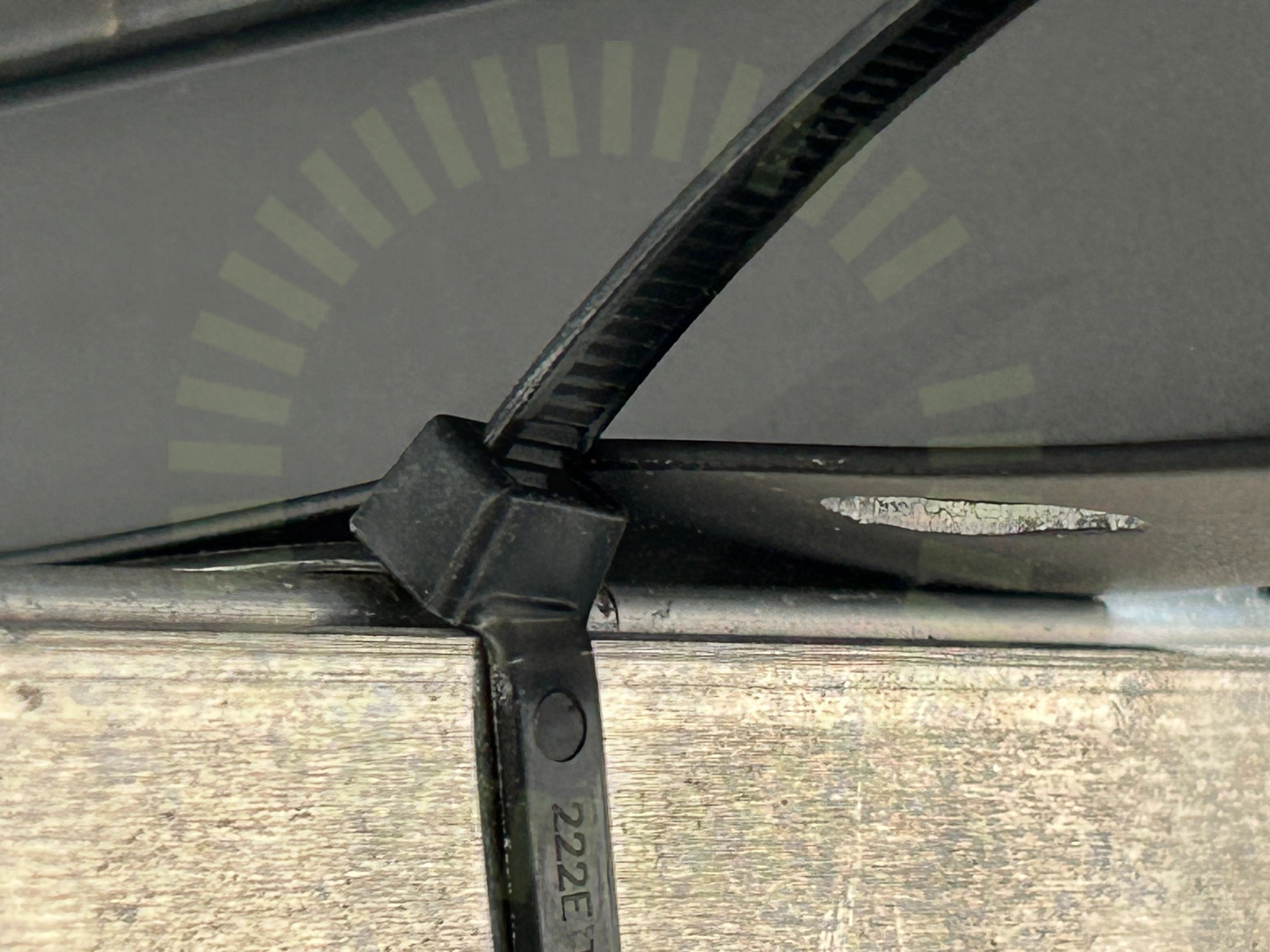

2.4 Föremål mellan skena och panelram

Inte godkänd

Buntband ligger klämd mellan skena och panelram. Panelramen har deformerats.

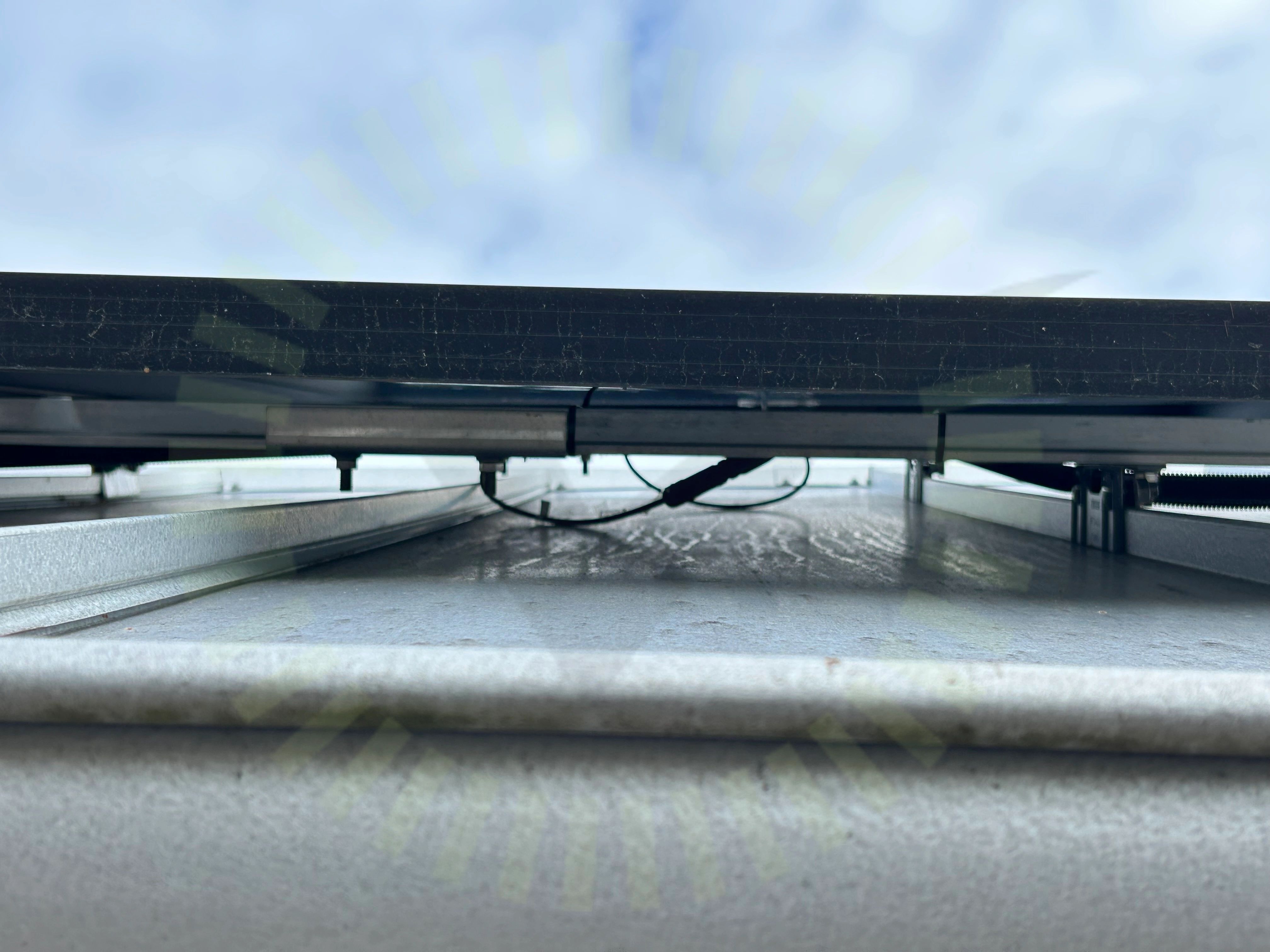

2.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd i hela anläggningen. Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

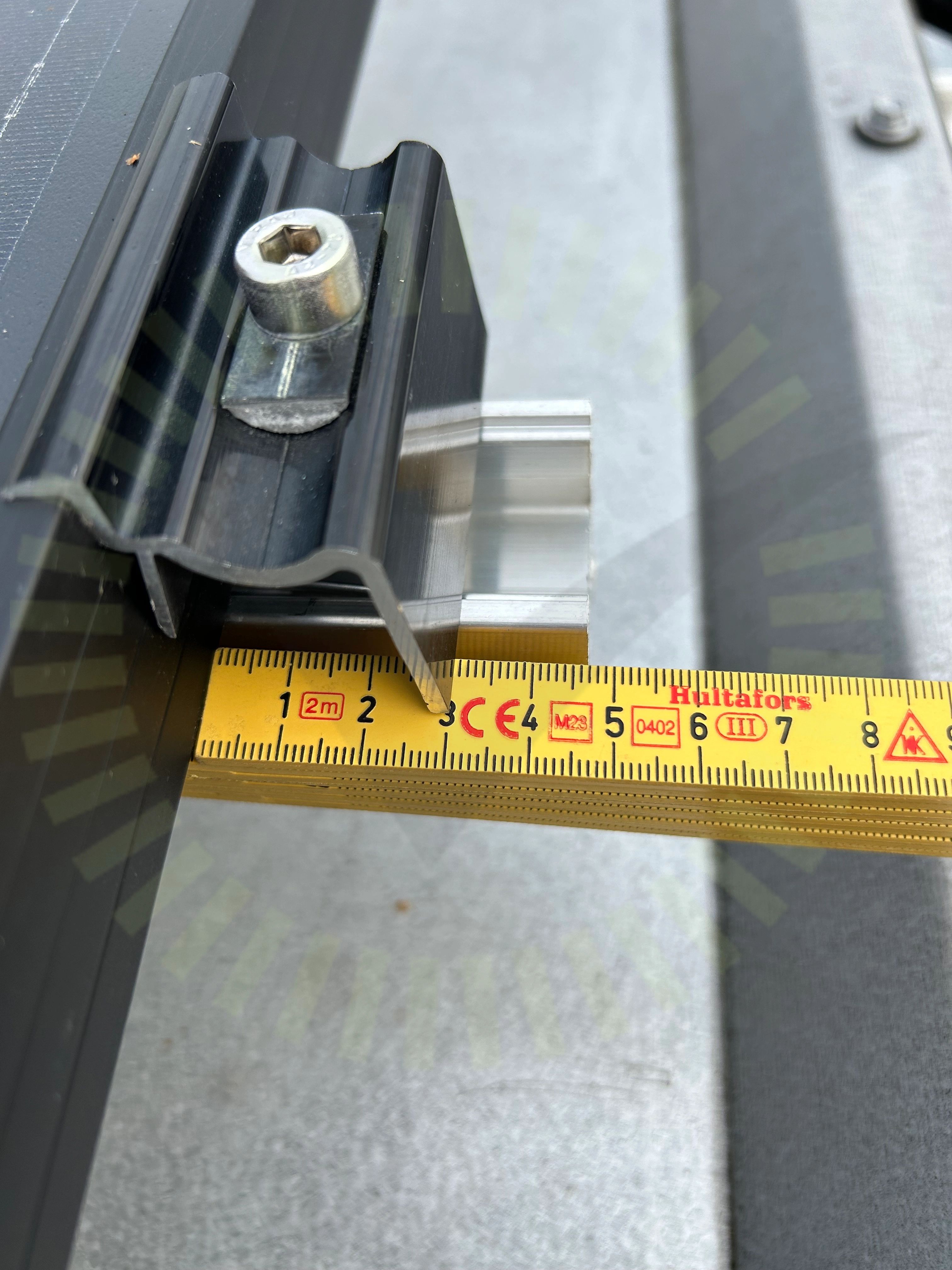

2.6 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

Pantile roof hook assembly EN V13 | 1222, Sida 11

2.7 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

2.8 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

2.9 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

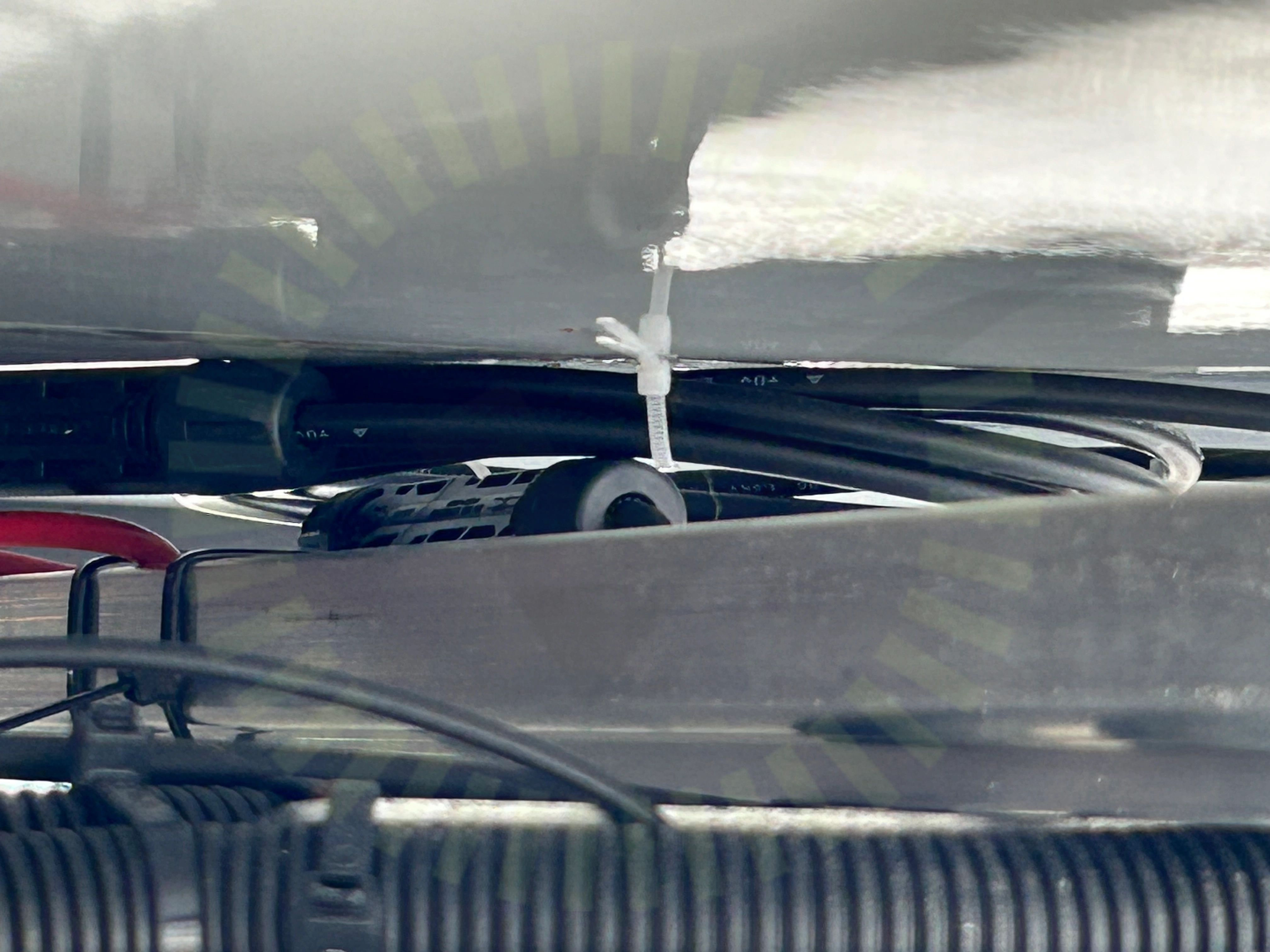

2.10 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband.

SS 436 40 00 (522.11)

2.11 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5101 Sid 1 (1) | Version 4 - 221219

2.12 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas.

Godkända kontrollpunkter

9/21

FalsinfästningKlämmans placering i skenaMittklämmorPlaceringPotentialutjämningsledareSkada på klämmorSkadorSkenskarvarÄndklämmor

Tak 1, Peimar: SF350

Anmärkningar

5/14

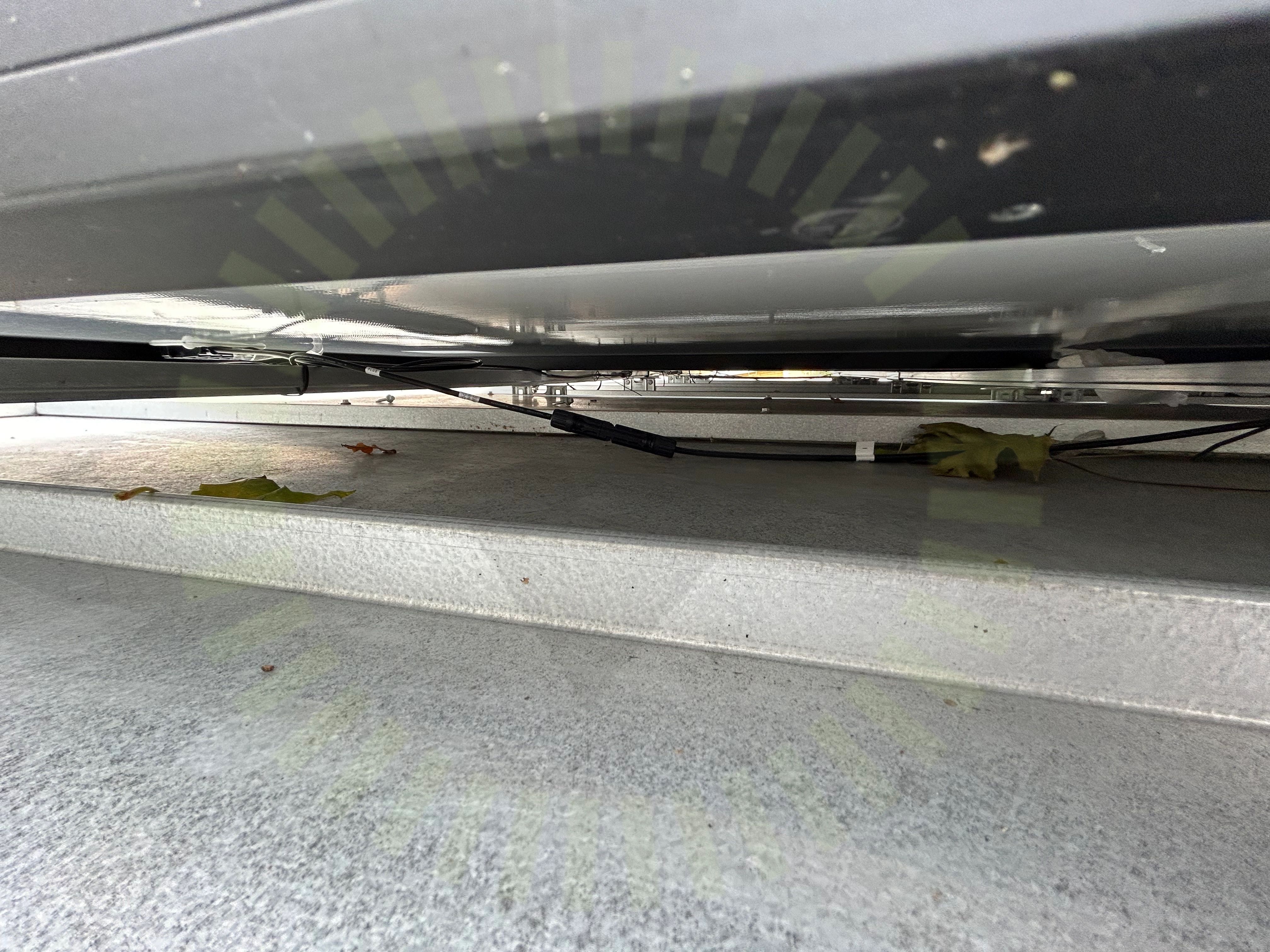

3.1 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

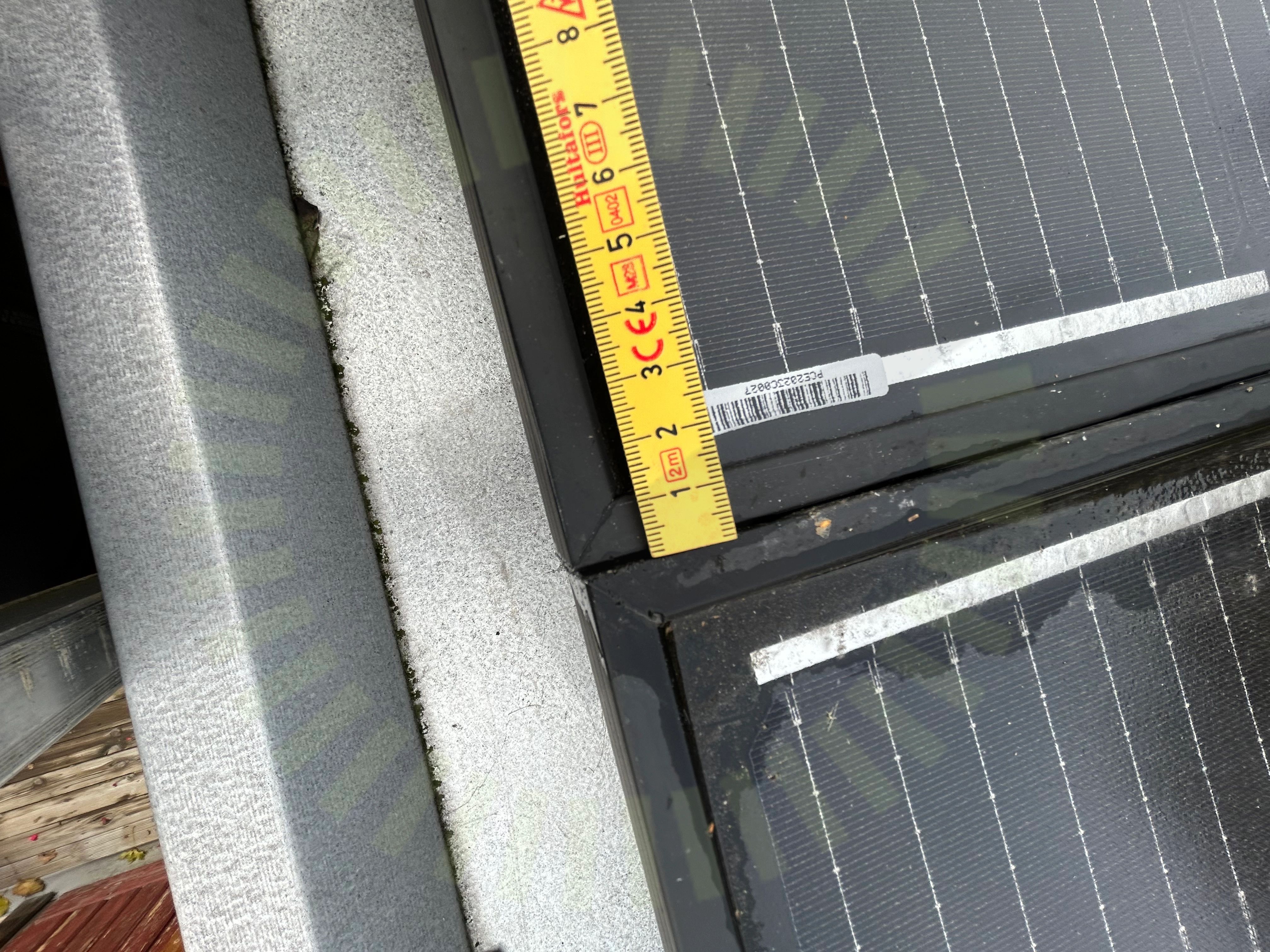

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

PEIMAR INSTALLATION MANUAL GUIDE | DATE: 02/2017, Sida 4

3.3 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Peimar INSTALLATION MANUAL GUIDE | DATE: 02/2017, Sida 6

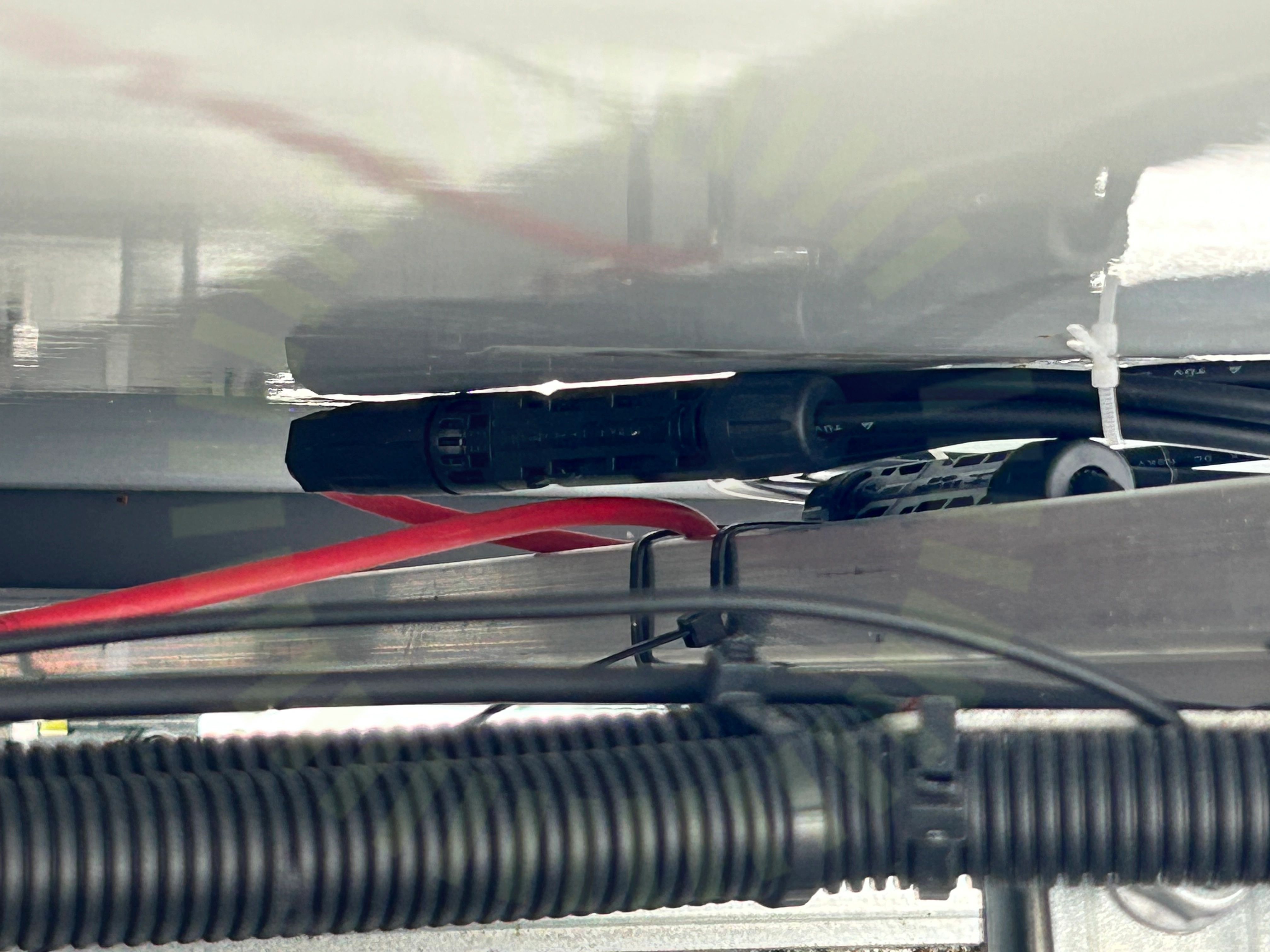

3.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

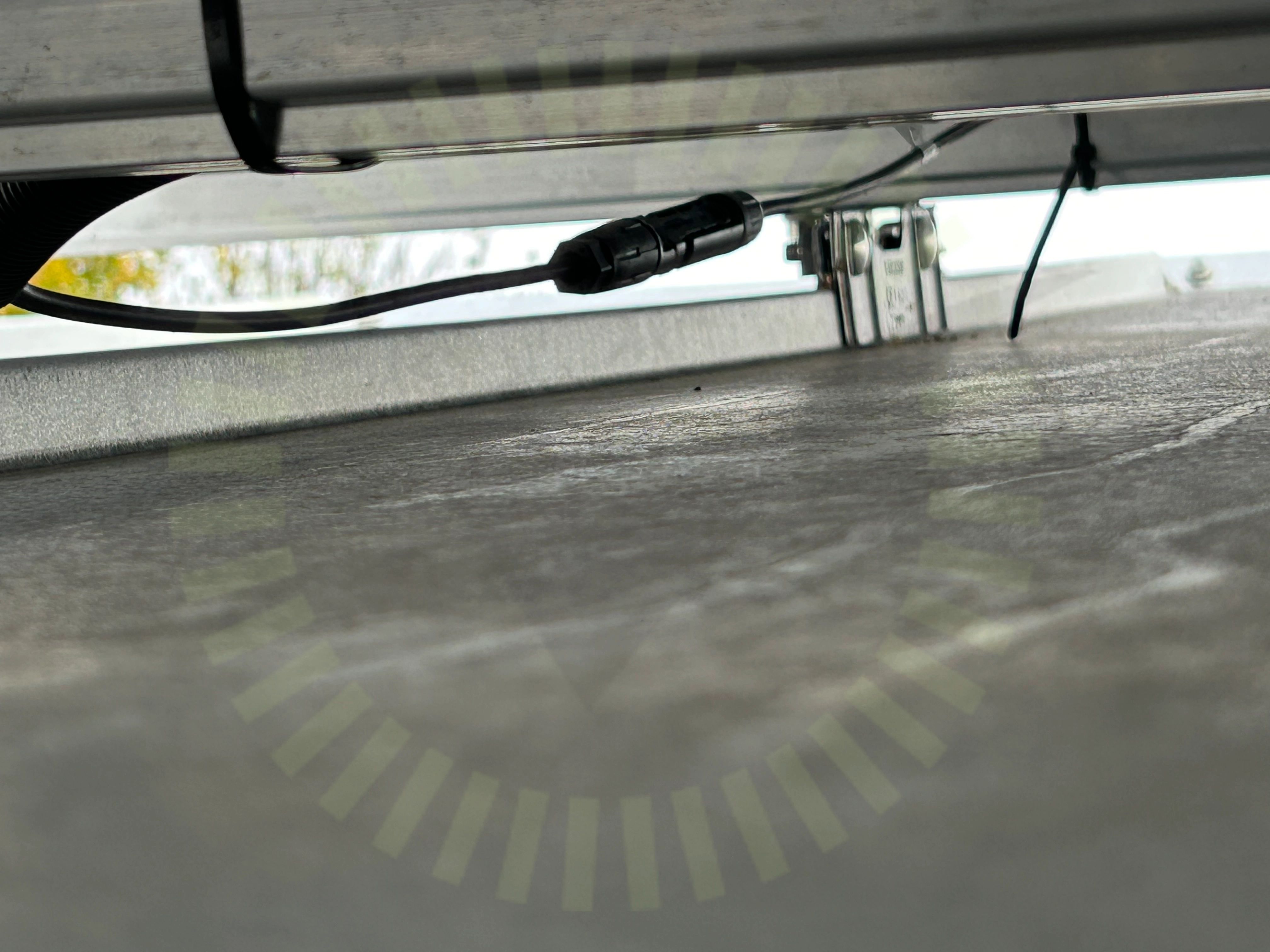

3.5 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14

DräneringshålFästenas överlappningFöremål mot bakstyckePanelkablaget generell böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/1

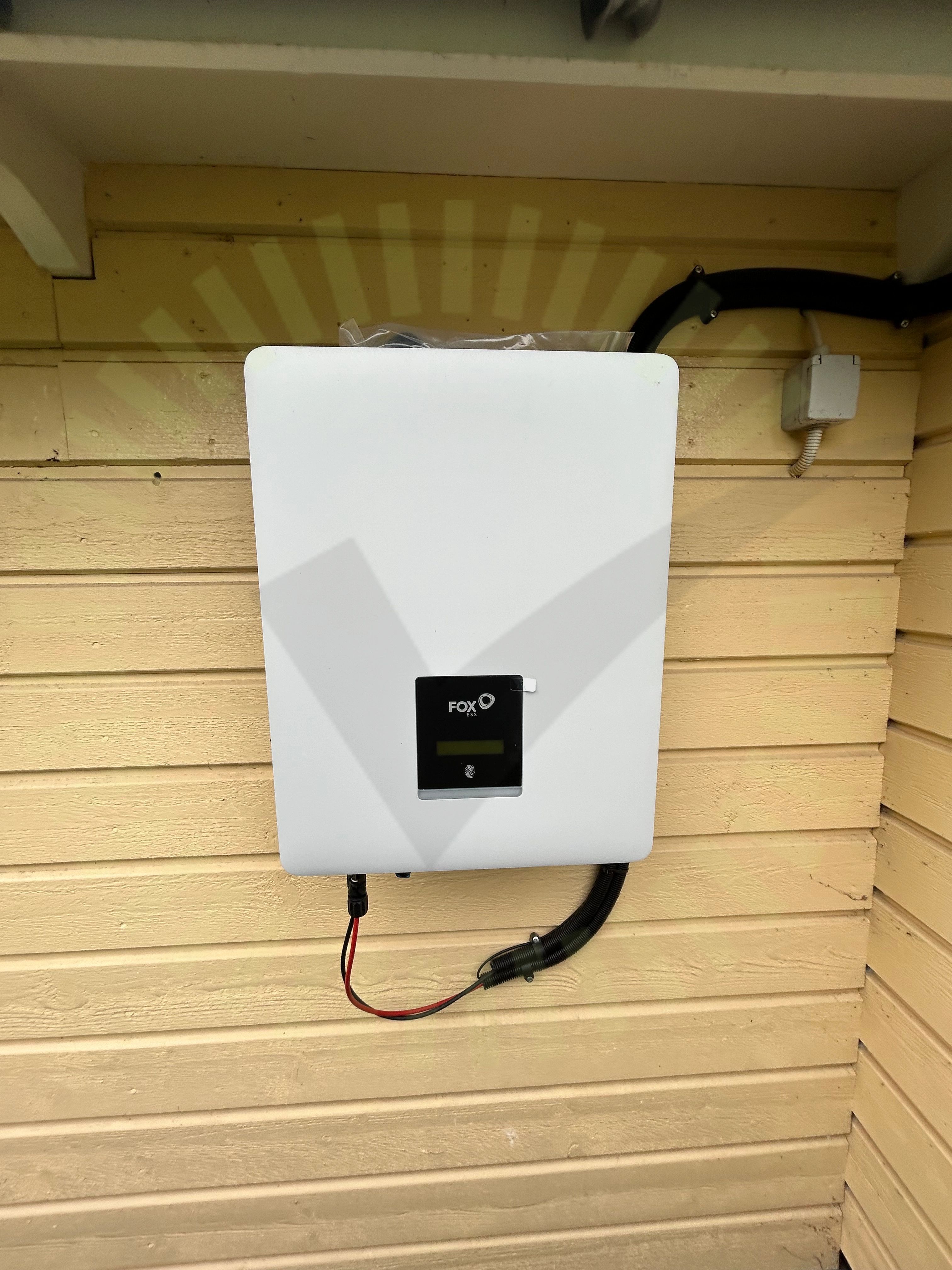

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid båda växelriktarna.

SS 436 40 00 (712.514.102)

Växelriktare

Anmärkningar

5/18

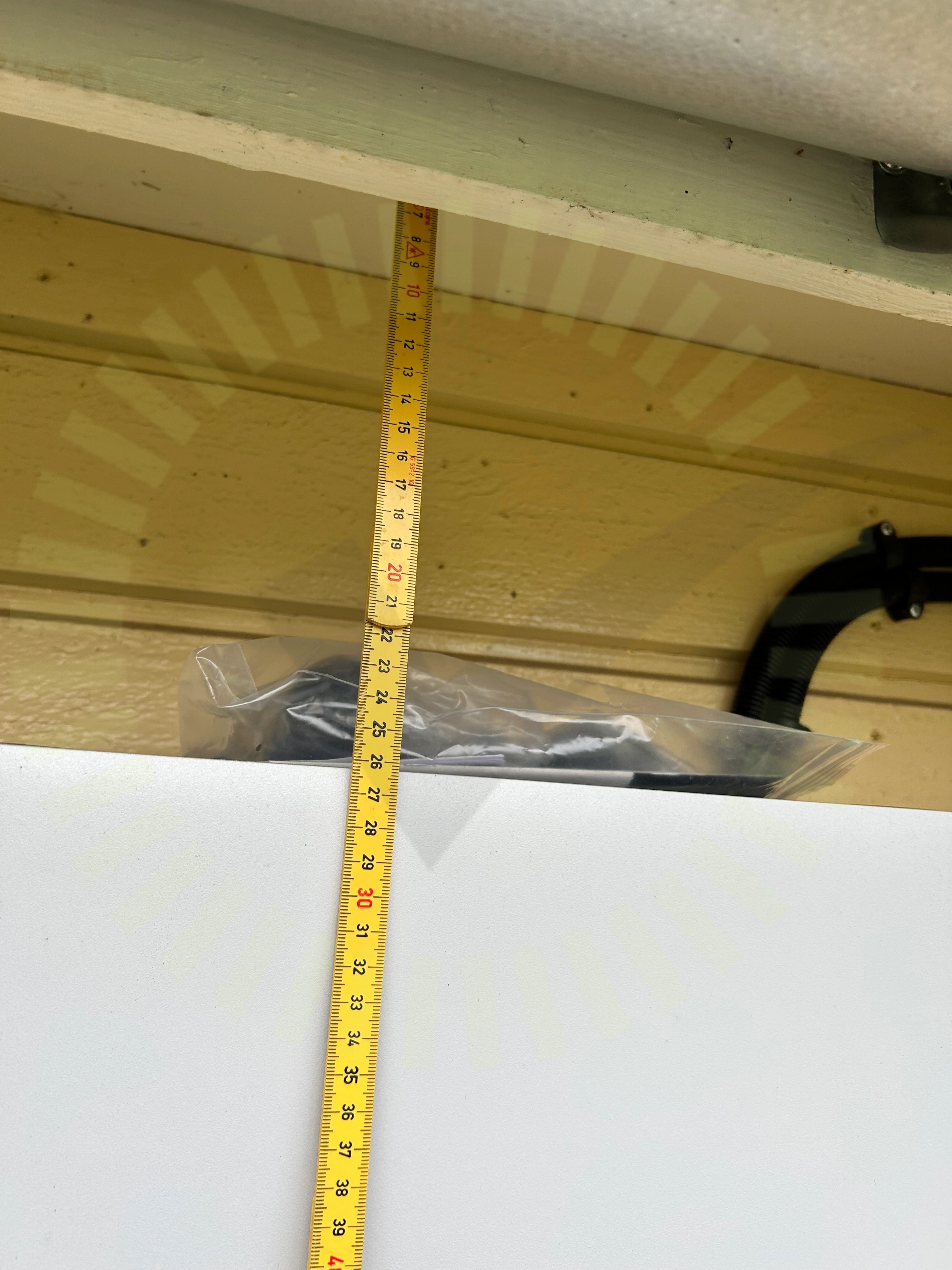

5.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

FOXESS: T-Series G3 Quick installation guide V2.1

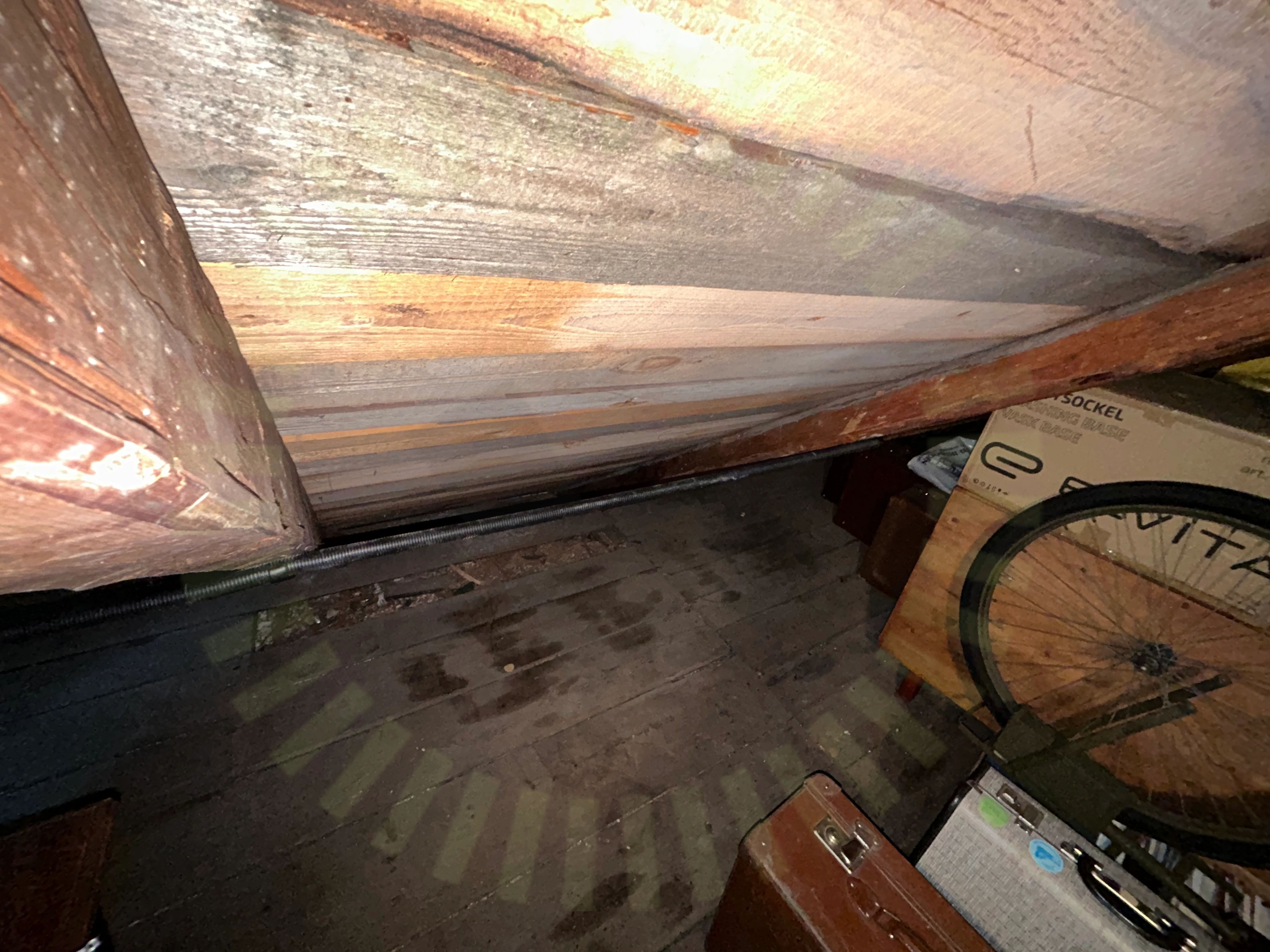

5.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så de har tillräckligt stöd.

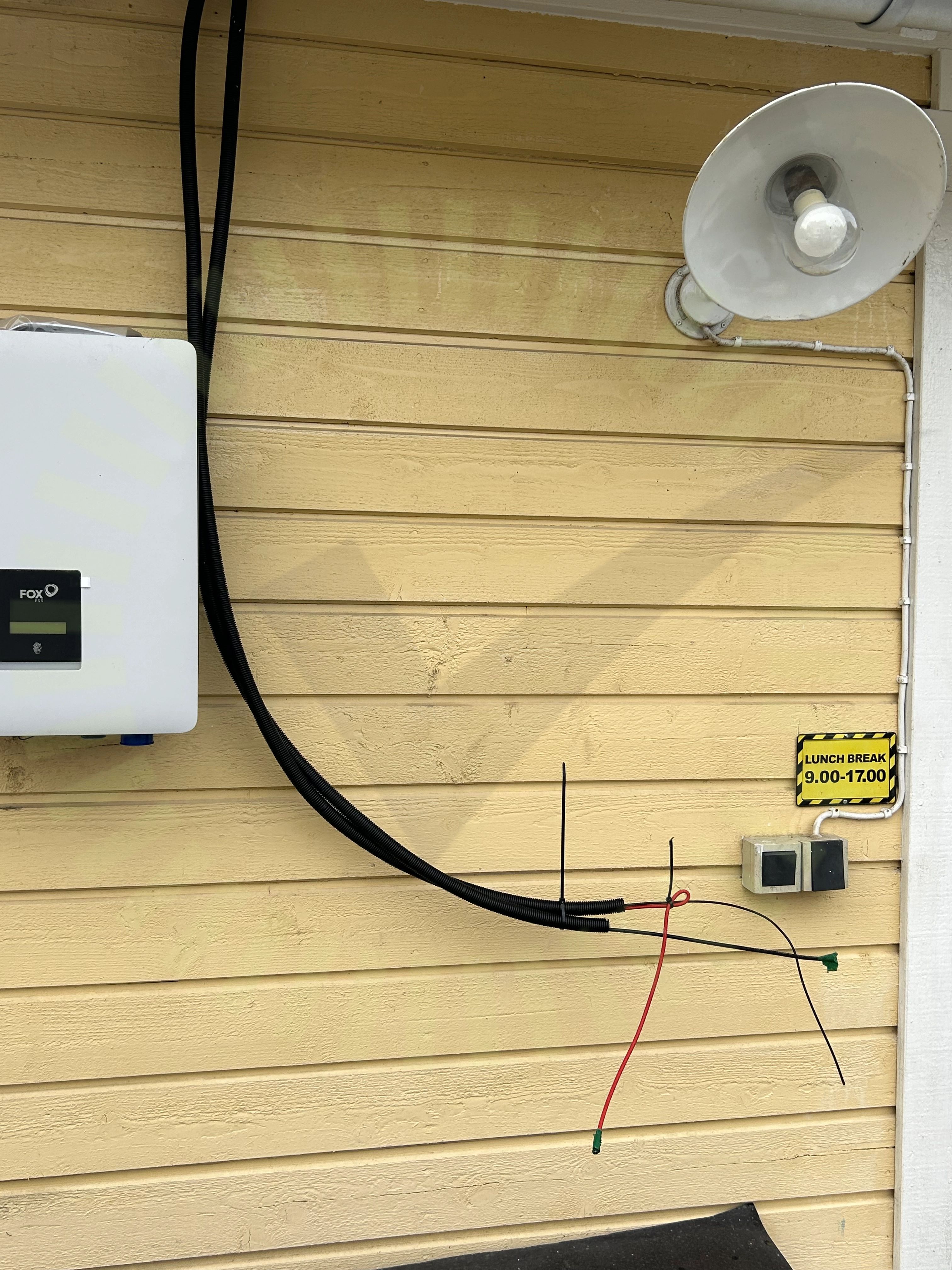

5.3 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

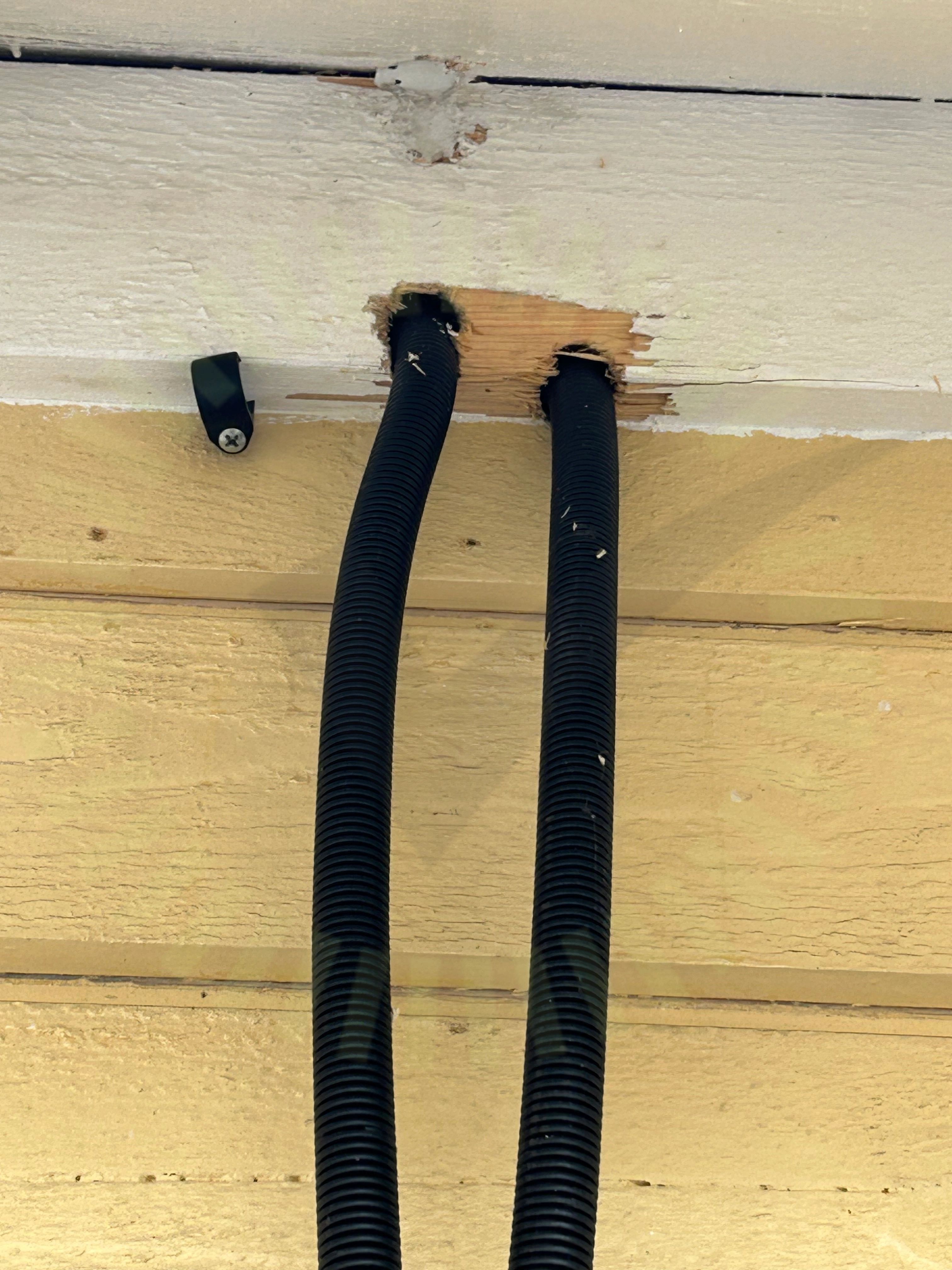

5.4 Genomföringar

Inte godkänd

Genomföringar är inte tätade.

SS 436 40 00 (527.2.1)

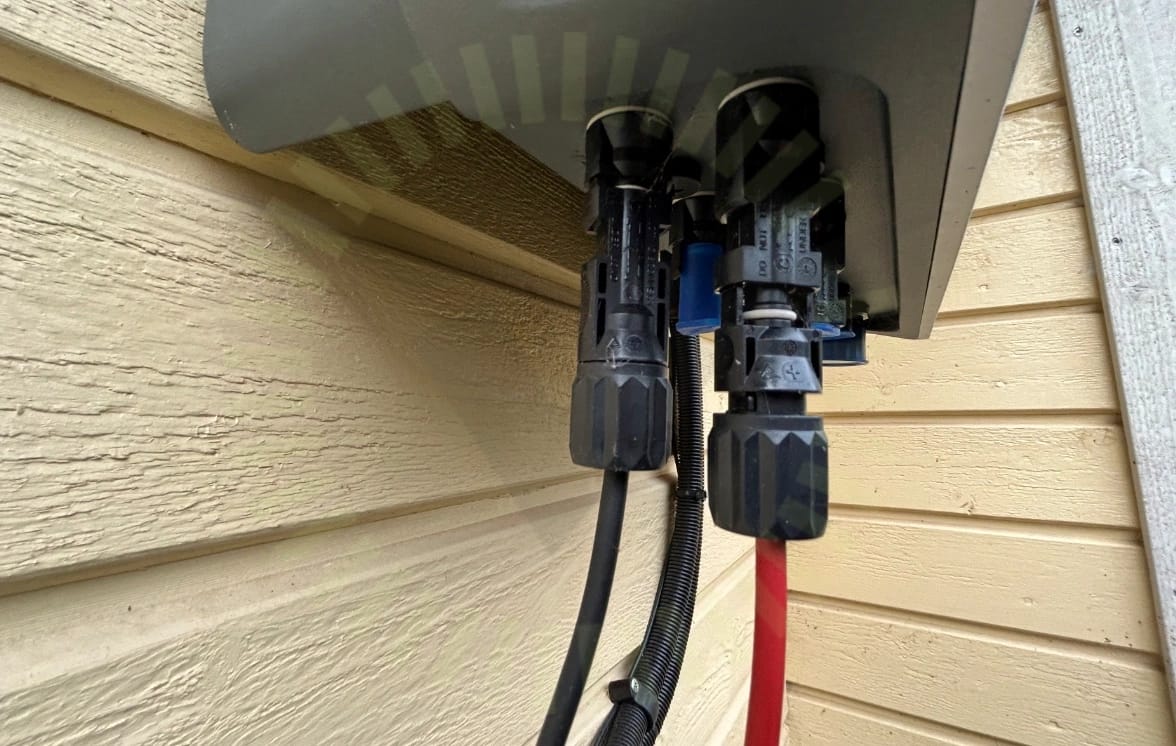

5.5 Växelriktarens IP klassning

Inte godkänd

Det finns risk för att fukt kommer in i kontakten när den inte är fastsatt ordentligt.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

12/18

DC Kablage egenskaperDC KontakterDirekt solljusInfästningLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterUtrymmeVinkelVäderbeständigt materialVäderskydd

Ej tillgängligt vid besiktning

1/18

Strängdesign
